4. Движение и сила

4.1. Вопрос. Катер проходит с одинаковой скоростью относительно воды один и тот же путь туда и обратно сначала по озеру, а потом по реке. Одинаковое или разное время затратит катер на эти путешествия?

Ответ. Этот вопрос лучше всего задавать при изучении относительного движения. В сущности, вопрос провокационный – ученики обычно чуть ли не хором отвечают, что при движении по течению к скорости катера прибавляется скорость воды в реке, а обратно – эта скорость вычитается. В результате время нахождения катера в пути будет одинаковым – что в озере, что в реке. Преподаватель может возразить: если скорость течения реки равна, а то и больше скорости катера, катер обратно вообще не вернется. Или если скорость течения реки совсем ненамного меньше скорости катера – обратный путь займет очень много времени, что также указывает на ошибку в ответе учеников.

Поэтому когда в вопросе фигурируют время и скорость, ученикам следует помнить: эти параметры обратно пропорциональны друг другу, а ответ на подобные вопросы следует подкрепить расчетами.

Если скорость реки vp, катера – vk, длина пути – х, то время прохождения пути туда и обратно в реке:

а в озере:

Разница между продолжительностью пути по реке и по озеру:

Рассмотрим ряд случаев, которые могут встретиться при решении задачи.

1. vp = 0; тогда второй сомножитель в (4.3) обращается в нуль и ?t = 0; время в пути по реке tp будет равно времени в пути по озеру tоз.

2. vк = vр; тогда второй сомножитель стремится в бесконечность и ?t ? ?. Катер назад не вернется. Не вернется он назад и в том случае, если vр > vк. При этом из (4.1) видно, что время возвращения катера назад (второе слагаемое) отрицательно, чего не бывает.

3. vк ? ? (какой-нибудь сверхскоростной скутер!); второй сомножитель и ?t стремятся к нулю. При большой разнице в скоростях vк и vр, tр ненамного превосходит tоз.

4. В любом случае, когда vк > vр, ?t > 0 и, стало быть, tр > tоз.

Вот к каким разнообразным, а для кого-то из учеников и неожиданным результатам приводит анализ, казалось бы, простейшей задачки.

К слову, все сказанное легко проверить и без заплывов по воде. На эскалаторе метро или движущемся тротуаре (желательно коротких, чтобы физически можно было пройти этот участок против движения) нетрудно поставить эксперимент по существу решенной нами задачи.


4.2. Вопрос. Как, используя простые технические средства, например трос, получить весьма большие силы, необходимые для вытаскивания завязшего автомобиля?

Ответ. Лучше, если трос будет металлическим, т. е. по возможности малорастяжимым. Подойдет и прочная металлическая цепь. Трос, цепь или аналогичная гибкая связь должна быть достаточно длинной – необходимость этого будет понятна из постановки опыта (рис. 14).

Рис. 14. Схема опыта с натянутым тросом.


Закрепим один конец троса на предмете, который хотим вытащить, например, на крюке А автомобиля. Другой конец троса фиксируем на явно прочной опоре В – толстом дереве, пне, крюке в стене и т. д. Натягиваем трос как можно сильнее, затем беремся за середину его и рывком тянем в поперечном направлении (стрелка на рис. 14). Если угол между прямой АВ и тросом равен ?, то усилие Т в тросе, действующее на крюк А, равно:

где sin ? ? ? при малых значениях угла ?. Если длина троса, например, 50 м, а мы поперечной силой F оттянули его от первоначального направления на 0,5 м, то угол ? равен 0,5/25, т. е. 0,02 радиана или около 1 градуса. Тогда, если сила F была равна 200 Н, что не так уж много, то усилие Т составит около 5 кН. Такой силой можно вытащить завязший легковой автомобиль без помощи трактора. Для практических целей напомним, что после каждого движения автомобиля вперед, нужно подкладывать под колеса упоры (бревна, камни и т. д.), чтобы автомобиль не откатился назад, а трос необходимо снова натянуть для последующего нового рывка.

Этим же объясняется то, что гитарист может достаточно легко порвать натянутую струну, если будет оттягивать ее за середину вбок даже с небольшой силой. Попробовал бы он порвать ее, просто растягивая руками!


4.3. Вопрос. Человек начал взбираться по приставной лестнице, и она пока не отъезжает от стены. Есть ли гарантия, что лестница не отъедет, когда человек поднимется еще выше?

Ответ. Для ответа на этот вопрос нужно воспользоваться понятием угла трения ?, связанного с коэффициентом трения/следующим соотношением:

Пояснить роль угла трения можно следующем примером. Если к телу, лежащему на шероховатой поверхности, приложить силу Р, образующую угол ? с нормалью (рис. 15), то тело сдвинется только тогда, когда сдвигающее усилие P sin ? будет больше Pfcos ?:

Никакой силой, образующей с нормалью угол ?, меньший угла трения ?, нельзя сдвинуть тело по данной поверхности.

Рис. 15. Схема к определению угла трения.


А теперь перейдем к сути нашего вопроса. Лестница прислонена к стене под углом ? (рис. 16).

Рис. 16. Схема сил, действующих на приставную лестницу.


В предельном равновесном положении на лестницу действуют реакции RA и RB пола и стены, отклоненные за счет шероховатости поверхности от нормалей к этим плоскостям на угол трения ?. Материалы стены и пола в первом приближении считаем одинаковыми, чтобы иметь одинаковый угол трения ср. Линии действия реакций пересекаются в точке К. Следовательно, при равновесии третья действующая на лестницу сила Р, равная весу человека, тоже должна пройти через эту точку К. Ведь известно, что если свободное тело (например, наша лестница, где действие пола и стены заменены силами RA и RB) находится в равновесии под действием трех непараллельных сил в одной плоскости, то силы эти пересекаются в одной точке (это известная в механике «Теорема о трех силах»). Действительно, если бы эти силы не пересекались в одной точке, то тело, попросту говоря, завертелось бы от образовавшегося момента.

Поэтому можно сказать, что человек выше точки D (см. рис. 16) подняться не может – лестница отъедет от стены, и человек упадет вместе с нею. Обиднее и больнее всего для падающего, когда эта точка D находится на самом верху лестницы.

Следовательно, человек может подняться до конца лестницы только тогда, когда она образует со стеной угол ? < ?. А уж этот угол можно определить из формулы (4.5), зная коэффициент трения опорной поверхности лестницы о пол. Здесь существует очень коварное заблуждение – если лестница сама не падает, то, якобы, не упадет она и с человеком. Это не так – ведь центр тяжести самой лестницы находится практически посреди нее, например в точке D. А ведь нам бывает надо взобраться и выше.

Автор предлагает пользоваться таким приемом: если можно достать вытянутой рукой до верхней ступеньки лестницы, то нужно потянуть за нее вниз – если лестница не падает, то на нее можно забираться. Если верхняя ступенька высоко, то к ней можно привязать веревку и тянуть за нее вниз.


4.4. Вопрос. Чем была сила в понимании древних людей?

Ответ. Древние люди различали два вида движения – естественное и насильственное. В нашем понимании естественное движение – это движение инерционное, без приложения внешних сил. Летит себе астероид в космическом пространстве с постоянной скоростью и по прямой – это и есть его естественное движение.

Но древние под естественным движением имели в виду нечто другое – возвращение предмета на его «естественное» место: если это камень, то вниз, если огонь, то наверх, на небо. И чтобы изменить это естественное движение, нужно было приложить силу – поднять камень вверх и т. д.

Из древних ученых наиболее серьезно занимался вопросами движения и сил Аристотель. Интересно, что древних греков совершенно не интересовало направление движения – им были важны только начальная и конечная точки движения.

Сила, названная Аристотелем «динамис», могла быть в современных обозначениях записана так:

где Р – вес движимого тела,

L – длина пути,

Т– время движения,

k – безразмерный коэффициент пропорциональности, видимо, имевший что-то общее с коэффициентом трения.

Поэтому размерностью аристотелевой силы по современным понятиям будет Н?м/с, т. е. Вт – единица мощности.

Даже из рассуждений Аристотеля можно было сделать вывод, что под силой он подразумевал мощность. Он считал, что одной и той же силой можно продвинуть половинный груз на вдвое большее расстояние, или на то же расстояние в половину времени. Видно, что сила отождествлена с работой и мощностью.

Сущность Аристотелевой силы подтверждается и терминологией. Греческое «динамис» переводится латинским «potentia», что соответствует французскому «puissance», или русскому «мощность». Античное воззрение на силу отразилось и на существующей до сих пор единице мощности – лошадиной силе. В действительности же лошадиная сила – это не сила, а работа эталонной лошади, отнесенная ко времени, в течение которого эта работа была совершена, то есть мощность. И возникла эта единица как количественная оценка паровой машины Уатта по мощности, а не по силе, которая в этом случае не имеет никакого смысла.


4.5. Вопрос. В законе всемирного тяготения массы считаются точечными. А в действительности они огромны по размерам, например наша Земля. Как будет действовать этот закон внутри нашей планеты?

Ответ. При ответе на этот вопрос мы столкнемся с рядом трудностей. Если тело находится на большой высоте над Землей, к тому же в безвоздушном пространстве, то силу притяжения этого тела к Земле можно определить по закону всемирного тяготения, а зная массу этого тела – ускорение по второму закону Ньютона. Подставив силу F притяжения двух тел – Земли и падающего тела – из закона всемирного тяготения:

в формулу второго закона Ньютона F = тTа и разрешив полученное выражение относительно ускорения, получим:

где G – гравитационная постоянная;

тЗ и тT – соответственно, массы Земли и тела;

R – расстояние между центрами масс тела и Земли.

Заметим, что ускорение а не зависит от массы самого тела.

При попадании в атмосферу Земли картина притяжения тела Землей меняется (здесь, конечно же, не идет речи об аэродинамическом сопротивлении атмосферы движению тела). С одной стороны, центр тяжести Земли становится ближе, и сила притяжения увеличивается. Вместе с тем, тело начинают притягивать массы воздуха, расположенные с другой стороны от центра масс Земли. Ускорение уже нельзя определить по формуле (4.8).

Далее, пусть тело достигнет уровня океана. Здесь перед нами встает новый вопрос: считаем ли мы, что рассматриваемое тело вращается вместе с Землей или оно неподвижно относительно «абсолютной» системы отсчета?

Если тело находится на полюсе, безразлично, на Северном или Южном, ускорение свободного паденияg = 9,83 м/с2. Вращение Земли тут роли не играет: полюс – это неподвижная точка относительно инерциальной системы отсчета, если не принимать в расчет вращения Земли вокруг центра масс Солнечной системы, прецессии земной оси и других факторов, мало влияющих на отклонения движения полюса от инерционного. Но Земля «сплюснута» у полюсов и «раздута» у экватора из-за своего суточного вращения. Поэтому на полюсе тело максимально приближено к центру Земли.

На экваторе же из-за отдаленности от центра, а еще более – из-за вращения Земли, которое теперь уже мы не можем игнорировать (невозможно представить себе тело, находящееся на Земле, а тем более заглубленное в нее, и не вращающееся вместе с ней!), ускорение свободного падения g = 9,78 м/с2.

Далее, величина ускорения свободного падения зависит от того, над чем находится тело: над глубоким океаном, где плотность воды невелика – около 1000 кг/м3, или над сушей, где плотность доходит до 2600 кг/м3и более (например, над залежами железной руды), или над пустотами, если даже они заполнены нефтью или газом. Ускорение свободного падения тем больше, чем плотнее материал под телом, и тем меньше, чем он менее плотен.

Положение усложняется, когда мы начинаем заглублять рассматриваемое тело в Землю. Если мы опускаем его на дно океана, то над телом оказывается легкая вода. Она хоть и притягивает тело в сторону от центра масс Земли, но этот центр, оказываясь все ближе, доминирует в притяжении. Если мы заглубляем тело в грунт, скальные породы или железнорудные залежи, то притяжение от центра все существеннее.

Следует иметь в виду, что плотность вещества в центре Земли очень высока – около 12000 кг/м3– это побольше, чем у свинца! Поэтому величина ускорения свободного падения g еще достаточно долго при заглублении в Землю увеличивается. Но потом она неизбежно начинает уменьшаться и в центре масс Земли ускорение свободного падения равно нулю. Тело одинаково притягивается внешними слоями Земли.

Интересно, что было бы, если бы Земля была полой и вся ее масса была сосредоточена в оболочке? Тогда, оказавшись в полости, все предметы «плавали» бы в ней, находясь в невесомости, как в космическом корабле!


4.6. Вопрос. Говорят, Галилей доказал, что тяжелые и легкие тела падают на Землю с одинаковой быстротой, основываясь на опытах бросания шаров с наклонной Пизанской башни. Возможно ли это на самом деле?

Ответ. Да, действительно, существует миф о том, что Галилей бросал шары с наклонной Пизанской башни (рис. 17), измеряя при этом время падения. И, будто бы, убедился в том, что легкие и тяжелые шары достигают Земли одновременно.

Рис. 17. Башня в Пизе (Италия), откуда по преданию Галилей бросал шары.


Не надо ехать в Пизу и, рискуя быть арестованным, пытаться сбрасывать предметы со знаменитой «падающей» башни. Попробуйте сделать это у себя дома с балкона двадцатого этажа или выше. Внизу поставьте счетчиков с секундомером. И сбрасывайте шары – железный, свинцовый, деревянный и из пенопласта. Что, они достигнут земли одновременно? Не нужно никаких хронометров, чтобы убедиться, что пенопластовый шар, например, будет еще «порхать» в то время, когда один за другим упадут на землю свинцовый, железный и деревянный шары.

Если бы Галилей и производил эти опыты, то нетрудно догадаться, к каким бы выводам он пришел – как и Аристотель, он бы убедился, что тяжелые тела падают быстрее легких. Ведь о пустоте – вакууме, тогда не могли помышлять и самые смелые умы. Ученые смеялись над теми, кто заявлял о существовании пустоты – «места без помещенных туда тел». Впервые «увидел» пустоту (вернее, разреженные ртутные пары) Эванджелиста Торричелли (1608–1647) в 50-х годах XVII века, когда Галилея уже не было в живых.

В действительности же Галилей катал шары по наклонному желобу и по пульсу (более точного и надежного метода тогда не было) измерял время их пробега. Некорректность этих опытов в аспекте сопоставления их с падающими телами очевидна. Шары в желобе, помимо прямолинейного движения центра их масс, приобретали вращение, существенно замедляющее их скорость. Угловая же скорость шаров зависела от их диаметра, распределения масс в шаре, материала шара, его плотности, упругих свойств, и т. д и т. п. На скорость шаров влияло неизбежное проскальзывание, а также трение качения, зависящее от материала шаров и желоба. Даже сопротивление воздуха, пропорциональное квадрату скорости, в верхней части шара в четыре раза больше, чем в центральной, что тоже не способствует точности опытов.

Поэтому, видимо, не рассчитывая на достоверность своих опытов, Галилей так логически «доказал» одномоментность приземления легких и тяжелых тел: «Уважаемые сеньоры, представьте, что вы взошли на башню, имея две монеты в 5 и 3 скудо. Первая должна падать быстрее, вторая – медленнее. Если вы свяжете монеты бечевкой, вес возрастает, и они должны падать быстрее, но, с другой стороны, монета в 3 скудо, как более легкая, должна тормозить 5 скудо. Получаемое противоречие снимается одним утверждением – вес предмета не влияет на скорость свободного падения».

Если действительно произвести этот опыт, легко убедиться, что быстрее всего падает монета в 5 скудо, медленнее – связка из двух монет, так как монета в 3 скудо действительно будет тормозить монету в 5 скудо, а наиболее медленно – монета в 3 скудо. Но если попытаться поместить эти монеты в один невесомый корпус, например, легкий полый пластмассовый шарик, то быстрее всего падала бы тяжелая связка из двух монет, затем 5, а последней – 3 скудо. В любом случае опыт не вяжется с доказательством Галилея, построенным на формальной логике!

Только в вакууме, например в трубке Ньютона (рис. 18), тяжелые и легкие тела – дробинка и перышко – будучи отпущенными вместе, падают одновременно. Автор подчеркивает, что для этого падающие предметы должны быть отпущены именно одновременно. Если же их отпускать порознь, то этот «постулат» равного времени падения легкого и тяжелого тел не соблюдается, по крайней мере, теоретически. Но об этом подробнее в следующем вопросе.

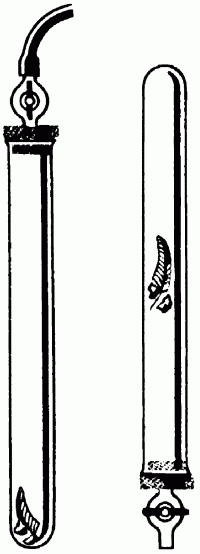

Рис. 18. Трубка Ньютона.


4.7. Вопрос. Когда говорят о падении тел друг на друга, например груза на Землю, учитывается ли, что оба тела движутся навстречу друг другу?

Ответ. Эта задача принципиально близка той, где рассматривается вращение небесных тел вокруг общего центра масс. Свободные тела не могут двигаться независимо друг от друга, так как они связаны силами взаимного тяготения. Если расположить два тела на каком-нибудь расстоянии друг от друга и отпустить их, т. е. позволить им свободно перемещаться без начальной скорости, они начнут сближаться друг с другом, пока не произойдет их соприкосновение. Если одно из этих тел – небесное, то говорят о падении тел на Землю, Луну, комету, астероид и т. д. При этом чем более сопоставимы по массе тела – падающее и то, на которое оно падает – тем соизмеримее их перемещения навстречу друг другу.

Что же считать в подобных случаях «быстротой» падения? Разумнее всего критерием быстроты падения считать время, прошедшее от начала падения до соприкосновения тел.

Если мы, как это описано практически во всех учебниках, отпускаем одномоментно два тела – легкое и тяжелое, то они упадут одновременно (в вакууме, конечно), потому что они оба, находясь вместе, одновременно притягивают к себе Землю или другой объект, на который они падают. Происходит как бы сближение всего двух тел, двух масс. Два падающих тела, более и менее массивное, находясь вместе, просто не могут упасть порознь. И тело, на которое падают вместе два других тела, передвигается навстречу сразу этим двум телам.

Если же опыт провести иначе – отпустить одно тело, измерить время падения, а затем заменить это тело на более или менее массивное, проделать тот же опыт еще раз, то результат будет различный. Чем массивнее падающее тело при постоянной массе тела, на которое оно падает, тем быстрее тела соприкоснутся, иначе говоря, тем быстрее упадет тело.

Если отвлечься от большой разности в массах (это уже количественная сторона вопроса), подобным же образом обстоит дело с падением обычных по массам тел на Землю. Если эти тела бросать поодиночке над одним и тем же местом на Земле (например, на экваторе или на полюсе, над океаном или над залежами тяжелых руд и т. д.) и измерять время падения, не забывая убирать упавшее тело куда-нибудь в космическую даль, то, чем массивнее падающее тело, тем быстрее оно «приземлится» с одной и той же высоты, и наоборот. Желательно, конечно, чтобы падающие тела были помассивнее, тогда современными средствами измерения времени можно было бы уловить разницу. Ну, а если на Землю будут падать, к примеру, планета Венера и в сравнении с ней пудовая гиря, то разница во времени падения будет ощутима и без часов!

Определим время падения одного тела на другое. Обозначим массу одного тела, например, планеты – М, а массу падающего груза – т. Как известно из закона всемирного тяготения, силы, действующие на эти тела, равны:

где G – гравитационная постоянная, равная 6,67?10-11Н?м2/кг2;

R – расстояние между центрами масс тел.

Считая для простоты ускорения тел постоянными (допустим, падение происходит с небольшой высоты), вычисляем их: ускорение планеты aпл = F/M, ускорение груза агр = F/m. Скорости планеты и груза vпл = aплt и vгр = aгрt, где t – время.

Скорость сближения этих тел (скорость падения):

при этом средняя скорость падения:

где vпад. к – конечная скорость падения.

Считая оба тела массивными точками, определим время падения:

Подставляя vпад. к, получим:

В знаменателе под корнем сумма масс тел, следовательно, чем больше масса падающего груза т при постоянной М, тем меньше время падения.

Приведем гипотетический пример. Расчет показывает, что если Луна падает на Землю с высоты 1000 км, то до соприкосновения этих тел пройдет примерно 700 с (рис. 19). Если же при всех прежних условиях увеличить массу Луны до массы Земли, то падение, или, точнее, взаимное сближение, будет длиться всего 500 с.

Рис. 19. Схема падения Луны на Землю.


4.8. Вопрос. В учебниках можно встретить тезис, что при падении тел с высоты в сопротивляющейся среде, например, воздухе, в первой фазе падения тело движется с ускорением, а во второй – равномерно. Может ли так быть, ведь характер физического процесса во время падения не меняется?

Ответ. Это распространенная ошибка среди людей, обладающих определенным практическим опытом, например парашютистов, но в точной науке она неприемлема. В одном очень полезном учебнике для школ с углубленным изучением физики [26] , в разделе 3.16 «Установившееся движение тел в вязкой среде» написано, что при падении шарика в вязкой среде, например воздухе, где сила сопротивления движению тела (аэродинамическое сопротивление) пропорциональна квадрату скорости, уравнение движения имеет вид:

где F – равнодействующая силы тяжести и архимедовой силы;

v – скорость падения тела;

k – коэффициент пропорциональности (сопротивления).

Согласно утверждению авторов учебника, в самом начале движения ускорение падения шарика почти равно ускорению свободного падения, а в дальнейшем, когда скорость нарастает, «ускорение тела обращается в нуль и, начиная с этого момента, тело будет двигаться с постоянной установившейся скоростью». Сказанное выделено курсивом в конце раздела, видимо, как очень важное положение, которое следует получше запомнить. Причем приводятся конкретные данные, когда это ускорение обращается в нуль. Для падающей авиабомбы, например, это произойдет через 5–6 км падения.

Проверим, так ли это на самом деле. Воспользуемся формулой (4.14), заимствованной из цитируемого учебника, и, чтобы быть поближе к практике, расшифруем значение коэффициента k для реальных тел, падающих в воздухе:

где Сx – коэффициент обтекаемости, хорошо известный автомобилистам;

? – плотность воздуха;

S – площадь проекции тела на плоскость, перпендикулярную направлению движения.

На падающее тело действуют силы: Р – разность силы тяжести и архимедовой силы, и сопротивление среды R (рис. 20):

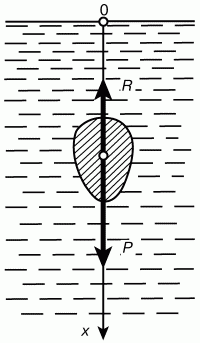

Рис. 20. Силы, действующие на тело, падающее в вязкой среде.


В проекции сил на ось падения тела х:

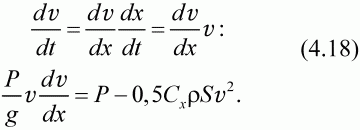

Составляем дифференциальное уравнение движения, используя формальную запись:

Обозначив:

и подставив в (4.18), получим:

или, после разделения переменных:

Интегрируем обе части уравнения:

При х = 0 v = 0, следовательно С1 = 0. Тогда:

Отсюда окончательно находим зависимость скорости v от пути х:

А теперь проверим, при каком значении пути падения х скорость падения достигнет предельного значения, когда ускорение падения равно нулю. С возрастанием х величина:

убывает, стремясь при х ? ? к нулю, а скорость v возрастает, стремясь к некоторой предельной величине с.

Из равенства (4.19) находим:

Однако, как мы видим, скорость эта достигается только при х – со, а стало быть, не достигается никогда. Поэтому все утверждения о моменте, начиная с которого ускорение падения тела становится равным нулю, необоснованны.

Другое дело, что скорость падения может приблизиться к предельной, а ускорение падения может стать очень малым, но равным нулю – никогда. В реальной жизни могут, конечно, встретиться случаи падения, когда тело даже начнет подниматься вверх, например, в восходящих потоках воздуха, чем успешно пользуются птицы и планеристы. Но если считать справедливыми принятые нами условия (4.14), то скорость падения тела в воздухе, как и в любой вязкой сопротивляющейся среде, где сопротивление пропорционально любой (конечной) степени скорости, продолжает расти.


4.9. Вопрос. Если толкнуть плавающее в воде тело, то как скоро оно остановится?

Ответ. С первого взгляда вопрос может показаться некорректным – кажется, что нужно знать массу тела, его обтекаемость, величину импульса толчка и т. д. Но, оказывается, это не так – теоретически тело не остановится никогда. Поясним это, казалось бы, парадоксальное утверждение.

Тело, плывущее в воде с небольшой скоростью v, испытывает сопротивление воды R, пропорциональное первой степени скорости:

где ? – коэффициент сопротивления, зависящий от целого ряда параметров, в данном случае не имеющих принципиального значения. Итак, после сообщенного толчка тело приобретает начальную скорость v0, и затем вдоль линии движения на тело действует только одна сила R, направленная противоположно скорости (рис. 21).

Рис. 21. Силы, действующие на плывущее в воде тело.


Вычисляя проекцию силы, находим:

Для определения времени движения составляем дифференциальное уравнение:

Замечая, что vx = v и ? Fk = – ?v, записываем:

Интегрируем это уравнение, беря от обеих его частей после разделения переменных соответствующие определенные интегралы. При этом нижним пределом каждого из интегралов будет значение переменной интегрирования в начальный момент, а верхним – в произвольный момент времени.

Учитывая, что при t = 0, v = v0, записываем:

Беря интегралы, получаем:

Откуда:

Определяя время движения до остановки, из равенства (4.32) найдем, что при v=0 (остановкатела) время t = ?. Это означает, что при принятом законе сопротивления движению (4.26) тело теоретически будет двигаться бесконечно долго, все время уменьшая свою скорость.

Однако из практики известно, что тело рано или поздно все равно остановится, причем не исключено, что оно может сдвинуться и назад. В чем же здесь дело? А в том, что, во-первых, при чрезвычайно малых скоростях движения закон сопротивления может измениться. Во-вторых, могут измениться свойства жидкости – она может остыть и замерзнуть, покрыться тиной и т. д. Тогда будет действовать какой-то новый закон сопротивления движению тела. Но он нам не задан, а согласно принятому закону сопротивления (4.26), тело будет двигаться уже описанным образом.

Интересно определить путь, который пройдет тело до остановки. Можно предположить, что если тело никогда не остановится, то и пройденный им путь за бесконечно большое время будет тоже бесконечно большим.

Проверим и это. Применим уже известную нам формальную подстановку (см. вопрос 4.8) и составим дифференциальное уравнение движения в виде:

Сокращая обе части его на v, разделяя переменные и учитывая, что при х = 0 v = v0, имеем:

Интегрируя, получаем:

откуда:

или при v = 0:

То есть получаем вполне конкретное значение пути. Например, при массе тела 100 кг, скорости v0 = 1 м/с и ? = 10 кг/с (средний коэффициент сопротивления для обычной лодки), получаем путь движения до остановки х = 10 м. Если проверять эту задачу экспериментально, то так примерно оно и получится. Хоть движение и «вечное», а вот пройденный путь вполне конечен.

Вот к каким неожиданным выводам приводит иногда механика!


4.10. Вопрос. Что такое трение качения?

Ответ. Казалось бы, такое обыденное явление – трение при качении, а ответа – что это такое, по крайней мере, поясняющего сущность вопроса, в школьных учебниках нет. Даже для школ с углубленным изучением физики. Про теорию относительности – есть, а про трение качения, встречающееся, буквально, на каждом шагу – нет. И, может быть, это к лучшему, потому что даже в вузовских учебниках по физике, где рассматривается этот вопрос, ясности все-таки нет. А ведь трение качения – очень важный для техники вопрос, оно обнаруживает себя в любом колесном транспорте, начиная от велосипеда и роликовых коньков и заканчивая многотонными тягачами и поездами, а кроме того, в механических передачах, подшипниках качения и во многих других случаях.

Между тем, объяснить хотя бы в первом приближении – что это такое, не так уж сложно. И одним из этих приближений будет то, что опорную поверхность или дорогу, по которой катится колесо, будем считать абсолютно твердой. Второе допущение, которое совершенно реально: опорная поверхность и поверхность колеса обладают трением скольжения, предельное значение которого превышает максимальное сопротивление качению колеса. Короче говоря, при приложении к оси колеса силы, оно будет катиться, а не скользить «юзом» по дороге. Иногда говорят, что рассматриваемые поверхности «шероховаты», но это недостаточно точно отражает суть вопроса. Трудно представить себе, например, что-нибудь более гладкое, чем зеркальная рабочая поверхность плиток Иогансона, применяющихся для точных измерений расстояний в качестве эталонов длины, но попробуйте сдвинуть одну такую плитку по другой!

А теперь поставим колесо на дорогу, приложим к нему силу тяжести G, нормальную силу со стороны дороги N и будем толкать колесо силой Р, приложенной горизонтально к оси, пытаясь его покатить. Мешает ли нам теоретически что-нибудь это сделать? Нет, все силы пересекаются в точке выхода оси колеса, и моменты, создающие сопротивление качению, не могут образоваться (рис. 22).

Рис. 22. Схема сил, действующих при качении абсолютно твердого колеса по абсолютно твердой дороге.


Получается парадокс – выходит, при качении нет никакого сопротивления? Но заметьте, что мы совершенно не учли деформацию колеса, оно у нас как бы «абсолютно твердое», тверже алмаза. Тогда, конечно, сопротивления качению быть не может, с учетом того, что дорогу мы уже приняли абсолютно твердой. Поэтому, чтобы уменьшить сопротивление трению качения, колёса и железную дорогу делают из очень твердых материалов (не из алмаза, конечно, но из термообработанной стали с наклепом – очень твердого материала). Железнодорожные колеса, катящиеся по рельсам, имеют сопротивление качению во много раз меньше, чем «мягкие» автомобильные колеса.

Что же происходит с «мягким» колесом при его качении? В контакте с дорогой его немного расплющивает, и из-за гистерезисных потерь (перехода части механической энергии, затраченной на деформацию, в тепло, что всегда имеет место в реальных материалах) сила давления на колесо со стороны дороги N немного смещается вперед по движению (рис. 23). Появляется плечо силы а, то есть момент, который надо преодолевать, а значит, и трение качения. Чем больше диаметр колеса и чем тверже оно (при твердой дороге), тем меньше оно сопротивляется качению. Вот почему у некоторых вездеходов колеса такие большие (до 17 м диаметром), а у поездов и трамваев они такие твердые.

Рис. 23. Схема сил, действующих на реальное колесо, катящееся по абсолютно твердой дороге.


А вот легковому автомобилю нельзя «позволить себе» ни того, ни другого. Если колеса будут слишком большими, автомобиль утратит мобильность, комфортабельность, эргономичность и эстетичность, а кроме того, станет слишком тяжелым. Ну, а твердые колеса будут резать асфальт, как сошедший с рельсов трамвай, да и тряска при движении станет непереносимой – мягкие шины демпфируют колебания от неровностей дороги. Вот и приходится идти на технические компромиссы.

И еще одно обстоятельство, которое вызывает недоумение у каждого, кто пытается проанализировать качение упругого колеса по твердой дороге. Нижняя часть колеса расплющивается, и ее длина становится меньше соответствующей дуги недеформированного колеса. Зная, что окружная скорость точки на ободе шины равна произведению угловой скорости колеса на радиус колеса, мы видим, что этот радиус в точке контакта с дорогой меньше, чем рядом, где колесо не касается дороги. Получается, что окружная скорость разных точек колеса – различная? Если у одной и той же шины скорость в разных точках различная, то это означает или разрыв шины, или напротив – ее сжатие.

Именно сжатие и происходит в контакте колеса с дорогой – упругая поверхность шины сжимается, проскальзывает к центру зоны контакта, а при выходе из контакта происходит обратная картина. В передней зоне контакта колеса с дорогой силы трения скольжения при проскальзывании действуют со стороны дороги на колесо назад по движению, а в задней зоне их действие противоположно. Кроме того, что это скольжение создает потери (переход механической энергии в тепло), увеличивающие сопротивление качению, силы эти играют еще одну отрицательную роль. В передней зоне контакта, где давление выше из-за смещения вперед силы N, эти силы больше, чем в задней. И это, в свою очередь, опять же повышает сопротивление качению колеса.

Не следует забывать и о боковом скольжении частей шины по дороге – ведь колесо «расплющивается» в зоне контакта и в боковом направлении.

Вот какие сложные явления возникают при трении качения, и очень важно знать физическую природу этого очень распространенного в технике явления.

Из равенства моментов (см. рис. 23) N?a = Р?r, что необходимо для равномерного качения колеса по дороге, следует:

где а – коэффициент трения качения, имеющий размерность длины.

Надо сказать, что это очень неудобная величина и ею мало кто пользуется. Например, а = 0,05 мм – мало это или много? А ведь это коэффициент трения качения железнодорожного колеса по рельсу. Если диаметр колеса 1 м, а нагрузка на колесо – 10 кН, то, чтобы катить это колесо, нужна сила около 1 Н. Чтобы толкать уже стронутый с места вагон массой 60 т (весом 600 кН) без учета всех других потерь (аэродинамических, в подшипниках, уплотнениях и пр.) понадобится сила всего в 60 Н. Это кажется неправдоподобно малой силой, тем не менее, это так.

У «мягкой» автомобильной шины при движении по хорошему шоссе коэффициент трения качения в полсотню раз больше, и для толкания автомобиля массой в тонну при диаметре колеса 0,6 м понадобится уже сила 83 Н. При этом не надо забывать, что эта сила идет только на равномерное качение уже стронутого с места автомобиля с «прогретыми» шинами без учета всех других уже перечисленных сопротивлений.

Так как на практике пользование коэффициентом а неудобно, чаще всего его «переводят» в вид, похожий на коэффициент трения скольжения:

Тогда для железнодорожного колеса:

а для автомобильного:

Эти значения соответствуют справочным данным; например, для автомобильного колеса на хорошей дороге fa = 0,007-0,015.
