    НОЖИ СО ВСПОМОГАТЕЛЬНЫМ МЕХАНИЗМОМ ОТКРЫВАНИЯ (внутри и снаружи)

    Ножи со вспомогательным механизмом открывания требуют вначале усилия, которое приводит лезвие в полностью открытое состояние с помощью внутреннего пружинного механизма. Необходимость этого движения (хоть и небольшого) является основным отличием этой категории ножей от ножей с автоматическим выбросом лезвия, которые открываются полностью под воздействием внутренней пружины после нажатия кнопки механизма.

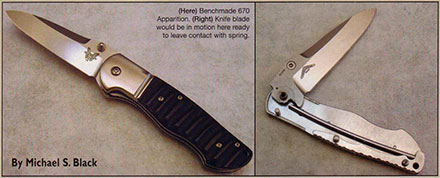

    Benchmade®


    Компания Бэнчмэйд (Benchmade®) является единственной в настоящее время ножевой компанией, производящей ножи с этим механизмом, разработанным так, чтобы сделать его опцией, т. е. активация отдается на усмотрение владельца ножа. Optimizer™ — это слегка изогнутая пружинная штанга круглого сечения, расположенная между лезвием в закрытом положении и спинкой рукояти. Нижняя часть штанги имеет угловой откос. При открывании лезвия угол выемки, которая является упором для замка лайнера, проходит через угловой откос пружинной штанги, находящейся в состоянии сжатия. При угле раскрытия лезвия около 30° пружинная штанга соскальзывает в упорную выемку лайнера, что позволяет ей начать раскручивание лезвия в раскрытое положение. Дуга движения, при которой лезвие находится под действием пружины, составляет около 45°, и лезвие, таким образом, теряет давление и контакт с пружиной где-то при угле раскрытия лезвия 90°. По инерции лезвие раскрывается до конца.

    Пружинная штанга Optimizer™ устанавливается в круглое отверстие в хвостовике рукояти и крепится винтом под шестигранный ключ. Когда лезвие находится в полностью раскрытом положении, штанга Optimizer™ может быть снята или переустановлена.

    Эта простая механическая конструкция легко видна без разборки ножа. Но есть одна тонкость — каким образом пружинная штанга достигает различных напряжений, перегибаясь через различные точки, расположенные на планке спинки рукояти.

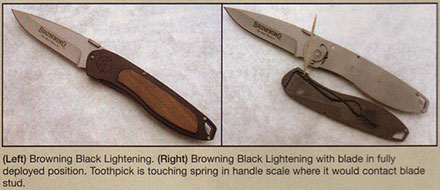

    Browning


    Механизм вспомогательного открывания Accelerator использует пружинную штангу круглого сечения, расположенную в накладке рукояти напротив запорной пластины. Так как палец поворотной оси лезвия установлен в рукояти заподлицо, то и пружина не имеет препятствий со стороны оси. Одновременно пружина находится в контакте со штырьком на лезвии по большей дуге. В закрытом состоянии лезвие удерживается стопором между лайнером и лезвием, а также прижимается штырем пружины раскрывания лезвия к пружинной штанге.

    Во время раскрывания лезвия большим пальцем штырь пружины из прижатого положения перемещается на 30°, и пружинная штанга начинает выталкивать лезвие.

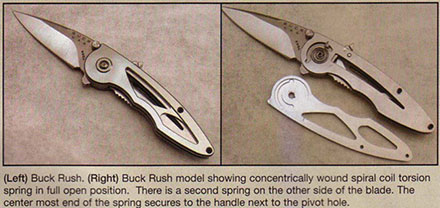

    Buck


    Компания Buck пользуется своей собственной конструкцией механизма вспомогательного открывания. Эта конструкция состоит из двух концентрических витых торсионных пружин, расположенных на поворотной оси лезвия, по одной на каждой стороне. Данный тип пружин обеспечивает постоянное, прогрессивно увеличивающееся давление из полностью раскрытого до полностью закрытого положения. Проблемой является безопасная фиксация лезвия в закрытом положении и быстрая готовность к открыванию.

    Эта конструкция использует толкающий штифт в лезвии, который перемещается в направляющих канавках, вырезанных в обоих лайнерах (внутренних прокладках). При закрытом положении лезвия штифт встает в отводное запорное положение под прямым углом к канавкам, где удерживается давлением пружины до начала ручного открывания. При открывании лезвия штифт перемещается по направляющим под воздействием пружин.

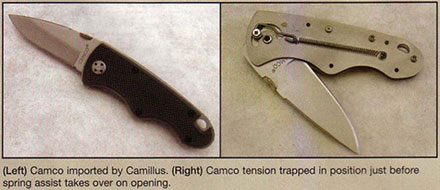

    Camco


    Новый механизм раскрывания ножей Camco, импортируемых Camillus, использует спиральную витую пружину, установленную на лайнере (внутренней прокладке), которая выталкивает лезвие с помощью соединительной штанги, крепящейся к лезвию через С-образную прорезь в лайнере. От закрытого состояния до угла раскрытия (примерно 45°) пружина помогает закрыть или удержать лезвие в неподвижном состоянии. От 45° до полного открытия пружина работает на выталкивание лезвия.

    Camillus

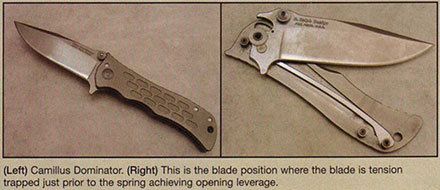

    Camillus производит механизм вспомогательного открывания под торговой маркой Robo Power. Используется пружинную штангу прямоугольного сечения, размещенную рядом с клинком, и стратегически расположенный скрытый штырь на хвостовике лезвия. Эта конструкция обладает преимуществом перед другими — в ней отсутствует рычаг открывания при закрытом лезвии. Толкающий штырь находится под осью вращения лезвия. При открывании лезвия штырь перемещается из поджатого положения между осью и пружиной в положение, когда пружина выталкивает лезвие, толкая при этом штырь. Толкательное движение пружины прекращается при наполовину раскрытом лезвии, и его дальнейшее открывание происходит по инерции.

    Между лезвием и лайнером расположены стопоры, предотвращающие случайное открывание.

    Colt

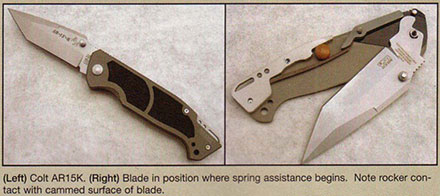

    Система компании Colt, которая называется Rockloc, использует пластинчатую пружину, воздействующую на V-образное коромысло, работающее как вспомогательный открыватель, а также для запирания лезвия в открытом состоянии. Когда нож открыт, длинный рычаг коромысла входит в ступенчатый вырез хвостовика лезвия, запирая его в этом положении. Для складывания лезвия нужно нажать на короткий рычаг коромысла, как при использовании замка lock back. При закрывании хвостовик лезвия передвигает длинный конец коромысла в направлении спинки рукояти, а короткий конец коромысла отжимает пластинчатую пружину к центру рукояти. Когда лезвие достигает положения в 90°, длинный рычаг коромысла проходит через угол запорного выступа в хвостовике лезвия и перемещается на поверхность эксцентрикового кулачка хвостовика. Продолжение закрывания лезвия до угла около 30° от закрытого состояния ножа приводит к контакту высшей точки эксцентрикового кулачка хвостовика с коромыслом. С этого момента до полного закрытия контакт коромысла с эксцентриком работает на закрывание лезвия вместо его открывания. Открывание лезвия большим пальцем делает процесс обратным и, как следствие, вспомогательное пружинное открывание начинается при угле около 30° открытого положения.

    Columbia River Knife and Tool

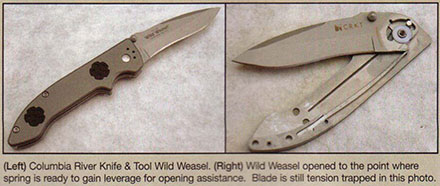

    Компания Columbia River Knife and Tool осуществляет продвижение на рынке своих двух новых моделей с патентованным вспомогательным механизмом открывания, производимыми в Америке. Этот механизм под названием Tailwind использует плоскую изогнутую пластину, расположенную на одной линии с кромкой лезвия в закрытом состоянии ножа.

    При закрывании ножа из полностью раскрытого положения внешний конец пластины входит в контакт с поверхностью хвостовика лезвия, находящейся в контакте с замком liner lock при угле примерно 15°, до достижения лезвием своего среднего положения при угле 90°. От этого положения и до угла 30° перед закрытым состоянием лезвия пружинная пластина находится в сжатом состоянии. За 30° до закрытого состояния конец пружинной пластины проходит угол поверхности зацепления замка liner lock, и лезвие зажимается между пружиной и осью лезвия до окончательного закрытия. Раскрывание лезвия большим пальцем делает процесс обратным и, как следствие, вспомогательное пружинное открывание начинается при угле от 30° до 105°. Инерция завершает процесс открытия.

    Combat Elite

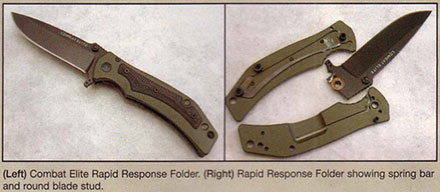

    Складной нож Combat Elite Rapid Response Folder использует вспомогательный механизм раскрывания, запатентованный Уильямом Тэйлором (William Taylor). При складывании лезвия из полностью открытого положения при угле около 15° до средней точки, штырь на стороне осевого конца лезвия входит в контакт с перекладиной пластинчатой пружины. Эта пружинная перекладина расположена в уступе рукояти, на расстоянии от замка frame lock, уступ — прямоугольного сечения. Перекладина расположена параллельно лезвию и на конце внешней стороны имеет кулачковый скат, который вступает в контакт со штырем лезвия.

    После контакта, при продолжении закрывания лезвия, дужка штыря лезвия толкает перекладину в направлении спинки рукояти до момента прохождения штыря между перекладиной и осью лезвия. На последних 20° закрывающего движения штырь зажимается между пружинной перекладиной и осью лезвия. Ручное открывание лезвия на первых 20° позволяет пружинной перекладине получить угловое усилие, необходимое для раскрывания лезвия до конца. Ножевой мастер Даррелл Ральф (Darrel Ralph) точно настроил работу пластинчатой пружины для максимального пружинящего действия при минимальной предварительной нагрузке пружины.

    Gerber

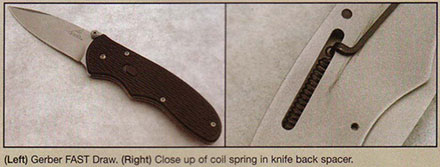

    Система Gerber FAST (Forward Assisted Spring Technology) Draw — это плод совместного сотрудничества компании Gerber и Батча Вэллотона (Butch Valloton). Цилиндрическая пружина в спинке рукояти тянет соединительную штангу, которая служит не только для открывания, но также действует в качестве запорной штанги лезвия. В лайнерах вырезаны направляющие канавки. При полностью раскрытом лезвии штанга западает в соответствующие боковые запорные прорези в обоих лайнерах и лезвии. Закрывается лезвие посредством передвижения штанги из запорных прорезей таким образом, чтобы движение лезвия позволило штанге двигаться по направляющим канавкам, расположенным вокруг поворотной оси до момента, когда пружина начнет работать на закрывание лезвия.

    Harley-Davidson

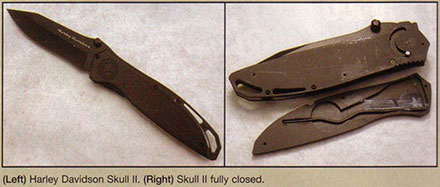

    Механизм вспомогательного раскрывания Harley-Davidson Accelerator использует преимущества штифта оси поворота лезвия, впрессованного в лайнере рукояти для обеспечения большей контактной дуги между штырем привода пружины и круглой пружинной штангой, установленной в накладке рукояти. При закрывании лезвия из полностью раскрытого положения штырь привода пружины на хвостовике лезвия входит в контакт с пружиной при повороте лезвия на угол чуть больше чем 30°. При последующих 120° дугового движения лезвие сжимает пружинную штангу до момента, когда штырь начнет прижимать лезвие вследствие потери углового усилия от пружины. Последние 30° закрывающего движения продолжаются после потери пружиной раскрывающего усилия. Раскрывание лезвия большим пальцем до угла в 30° позволяет пружине выталкивать лезвие в полностью раскрытое положение.

    Kershaw Knives

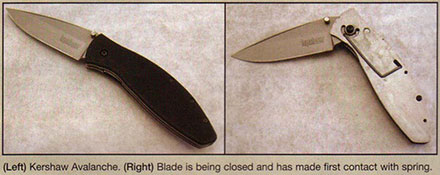

    Компания Kershaw производит различные модели ножей с механизмом Speed Safe, разработанным Кеном Онионом (Ken Onion). На фото показана модель Kershaw Avalanche с L-образной пружиной из рояльной струны, вставленной в С-образную прорезь в правом лайнере рукояти с одной стороны и в прорезь спинки рукояти с другой. В закрытом состоянии пружина удерживает лезвие между центром вращения и опорной точкой упора лезвия. При раскрывании лезвия большим пальцем пружина проходит через центр вращения и начинает толкать лезвие в полностью раскрытое состояние.

    Meyerco


    Компания Meyerco производит только модели Блэки Коллинза (Blackie Collins). Strut'n'Cut является их ранней моделью ножа со вспомогательным механизмом раскрывания, в нем используется надетую на стойку спирально-витая цилиндрическая пружина для открывания лезвия.

    Лезвие с механизмом Strut'n'Cut раскрывается толканием рифленого штыря лезвия указательным пальцем. При прохождении лезвием средней точки пружина выталкивает его в полностью раскрытое положение. При складывании лезвия и достижении середины хода оно закрывается с относительной силой и скоростью.

    Первая модель Strut'n'Cut™ имела замок «toggle lock"(замок-переключатель), который было нужно поворачивать на 180° для запирания лезвия в раскрытом положении.

    Производство Strut'n'Cut Rascal началось после того, как Блэки (Blackie) модифицировал механизм вспомогательного раскрывания. Изогнув стойку и переместив точку ее крепления на лезвии, механизм раскрывания удалось изменить таким образом, что пружина начинала срабатывать при угле раскрывания 30°. Лезвие все еще было под давлением пружины в раскрытом положении, но фиксировалось на месте с помощью «plunge lock», срабатывающего автоматически.

    Remington

    Конструкция Remington Swift Lock использует V-образное коромысло с рычагами разной длины, работающее с плоской пластинчатой пружиной со стороны короткого рычага и с хвостовиком лезвия со стороны длинного рычага. Хвостовик лезвия имеет толкательный и запорный вырез. При раскрывании лезвия большим пальцем поверхность эксцентрикового кулачка хвостовика сначала поднимает коромысло, пока верхняя точка эксцентрика не пройдет точку контакта с коромыслом при угле раскрытия примерно 30°. С этого момента коромысло начинает раскрывать лезвие. Одновременно внешний конец коромысла входит в контакт с вырезом в хвостовике и выталкивает лезвие в раскрытое положение, а также запирает лезвие между стопором в рукояти и внешним концом коромысла, сцепленным с запорным вырезом. Нажиманием на короткий рычаг коромысла лезвие может быть закрыто, как при использовании замка lock back.

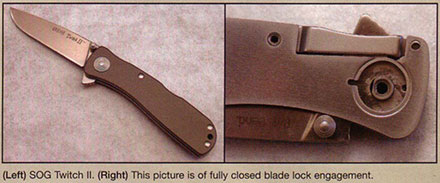

    SOG Knives

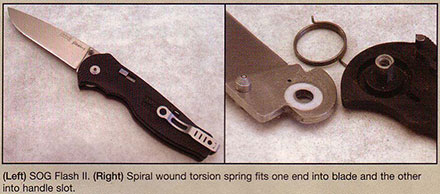

    SOG Knives производит две серии ножей с механизмом вспомогательного раскрывания. Каждая серия использует спиральную торсионную пружину, создающую пружинное усилие на лезвии и крепящуюся вокруг оси вращения лезвия. Эта конструкция обеспечивает усилие до

    полного раскрывания лезвия. При этом нет никаких смещений при закрывании лезвия, при которых пружина теряет силовую геометрию для последующего раскрывания. Для Flash серий ножей используется клиновой запирающий механизм для удержания лезвия в закрытом состоянии посредством контакта клина с вырезом в хвостовике лезвия. Для серий Twitch наклонная полка внизу осевой части лезвия обеспечивает место для удержания подпружиненного лезвия в закрытом состоянии запорной штангой замка lock back.

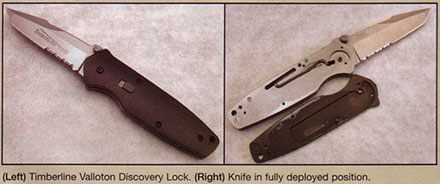

    Timberline


    Компания Timberline производила Butch Valloton's Discovery Lock относительно недолгое время. При раскрывании лезвия большим пальцем соединительная штанга, прикрепленная к спиральной цилиндрической пружине, находящейся в рукояти перемещается в С-образных вырезах, сделанных в лайнерах рукояти вокруг оси вращения лезвия. Когда соединительная штанга проходит осевую точку, пружинное усилие, тянущее штангу меняет свое действие от закрывающего на раскрывающее. При приближении лезвия к полностью раскрытому положению соединительная штанга западает в соответствующие прорези в лайнерах и лезвии, блокируя лезвие в раскрытом виде.

    Заключение

    Разные люди собирают ножи по разным причинам. Некоторые коллекционируют определенные брэнды. Некоторые находят удовольствие в коллекционировании ножей со вспомогательной системой раскрывания, ценя технические различия, которые их разделяют. Другие находятся в поиске одного ножа, который их больше всего устроит. Надеюсь, что эта статья даст каждому, кто потратил время на ее прочтение, хоть что-то полезное. Ножи раскрывают себя с лучшей стороны только в руках пользователя.

    Примечание: Автор статьи, редактор и издатель журнала «Knives Illustrated» предоставили фотографии различных ножевых механизмов вспомогательного раскрывания для образовательных целей, без каких-либо предпочтений или выделения достоинств. Автор, редактор, издатель журнала не рекомендуют разбирать данные модели ножей. Эта статья не дает инструкций по сборке или разборке. Это статья для читателей, которые хотят узнать, как работают различные механизмы вспомогательного раскрывания ножей, и им не понадобится разбирать для этого свои собственные ножи.

    Комментарии по разработчикам ножей

    Блэки Коллинз (Blackie Collins)

    Блэки Коллинз с гордостью заявляет, что конструкция его опытного образца (показанного в узком кругу во время проведения Blade Show в 1995 г.) является прародителем для всех ножей с механизмом вспомогательного раскрывания. Впоследствии механизм производился компании Meyerco, чья маркетинговая политика не способствовала широкой рекламе этой конструкции. Блэки считает, что этот показ привел к недостаточному признанию его вклада в развитие ножей с механизмом вспомогательного раскрывания из-за использования его отдельных идей различными сторонами. Сам Блэки имеет более 60 патентов. Блэки говорит, что в соответствии с договоренностями, он не может официально объявить ни какие лицензионные соглашения у него есть, ни с кем они заключены.

    Рэндэлл Кинг (Randell King)

    Рэндэлл Кинг с энтузиазмом стремится расширить производство своих ножей, как высококачественных автоматов, так и рабочих моделей ежедневного использования. Он подал патентную заявку на свой механизм вспомогательного раскрывания. Также у него есть планы по производству модели с литой рукоятью и менее дорогой сталью, чтобы простой работяга мог приобрести отличную конструкцию по приемлемой цене. В то же время он планирует представить ограниченные партии высококачественных моделей. Рэндэлл, возможно, скоро станет третьим производителем заказных ножей с механизмом вспомогательного раскрывания.

    Кен Онион (Ken Onion)

    Кен Онион широко известен, и его имя связывают с популяризацией ножей с механизмом вспомогательного раскрывания. Кен объясняет это маркетинговым успехом Kershaw по продвижению его конструкции Speed Safe.

    Кен изобрел данную конструкцию для использования в ножах, которые он делает под заказ. После получения патента на его разработку коммерческое сотрудничество с Kershaw привело к громкому успеху обоих. Этот успех базируется как на инновационном дизайне, так и использовании качественных материалов в ножах, имеющих эстетическую привлекательность для широкой группы потребителей. Кен гордится тем, что его ножи нравятся людям и, что он известен не только как изготовитель ножей с механизмом вспомогательного раскрывания.

    Даррелл Ральф (Darrel Ralph)

    Даррелл Ральф утверждает, что, хотя патент на механизм вспомогательного раскрывания, используемый в его разработках, принадлежит Биллу Тэйлору (Bill Taylor) и лицензирован компанией Camillus, он участвовал в его разработке на самых ранних стадиях. Способ, которым он осуществляет точную настройку работы пластинчатой пружины для различных видов применения, делает этот механизм надежным и долговечным. Он также отмечает, что является одним их двух производителей ножей на заказ, производящим ножи с механизмом вспомогательного раскрывания. Складной нож Mid Tech Rapid Response Folder был создан с учетом отзывов находящихся на действительной военной службе сотрудников спецподразделений (Special Forces), и Ральф уверен, что они получают от его ножей то, что они хотели.

    Michael S.Black, Knives Illustrated feb'06, перевод Сергей Гладков
