ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА ЗСУ-23-4 «ШИЛКА»


Почти одновременно с началом серийного производства ЗСУ-57-2 17 апреля 1957 года Совет Министров принимает постановление N9 426-211 о разработке новых скорострельных ЗСУ «Шилка» и «Енисей» с радиолокационными системами наведения. Это был своего рода ответ на принятие на вооружение в США ЗСУ М42А1.

Формально «Шилка» и «Енисей» не являлись конкурентами, так как первая разрабатывалась для обеспечения ПВО мотострелковых полков для поражения целей на высотах до 1500 м, а второй-для ПВО танковых полков и дивизий и действовал на высотах до 3000 м.

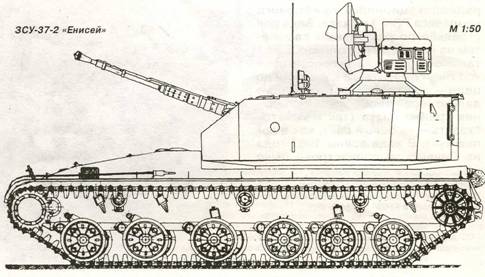

В ЗСУ-37-2 «Енисей» был использован 37-мм автомат 500П, разработанный в ОКБ-16 (главный конструктор А.Э.Нудельман). 500П не имел аналогов по баллистике, и его патроны не были взаимозаменяемы с другими 37- мм автоматическими пушками армии и флота за исключением малосерийной зенитной установки «Шквал».

Специально для «Енисея» ОКБ-43 спроектировало спаренную пушку «Ангара», оснащенную двумя автоматами 500П с ленточным питанием. «Ангара» имела систему жидкостного охлаждения стволов и следящие электрогидравлические приводы, которые в дальнейшем планировалось заменить чисто электрическими. Системы приводов наведения разрабатывались московским ЦНИИ- 173 ГКОТ - по силовым следящим приводам наведения и Ковровским филиалом ЦНИИ-173 (ныне ВНИИ «Сигнал») - по стабилизации линии визирования и линии выстрела.

Наведение «Ангары» производилось с помощью помехозащищенно- го РПК «Байкал», созданного в НИИ- 20 ГКРЭ и работавшего в сантиметровом диапазоне волн - около 3 см. Забегая вперед, скажем - на испытаниях выяснилось, что ни РПК «Тобол» на «Шилке», ни «Байкал» на «Енисее» не могли самостоятельно с достаточной эффективностью осуществлять поиск воздушной цели, поэтому еще в постановлении СМ N9 426-211 от 17.04.1957 г. предусматривалось создание и передача на государственные испытания во II квартале 1960 года подвижной РЛС «Обь» для управления ЗСУ. «Обь» включала в себя командирскую машину «Нева» с РЛС целеуказания «Иртыш» и РПК «Байкал», размещенный в ЗСУ «Енисей». Комплекс «Обь» должен был одновременно управлять огнем шести - восьми ЗСУ. Впрочем, в середине 1959 года работы по «Оби» были прекращены - это давало возможность ускорить доводку зенитного ракетного комплекса «Круг».

Шасси для «Енисея» было спроектировано в КБ «Уралмаша» под руководством Г.С.Ефимова на основе шасси опытной самоходной установки СУ-10ОП. Производство его предполагалось развернуть на Липецком тракторном заводе.

ЗСУ-37-2 имела противопульное бронирование, которое в местах размещения боекомплекта обеспечивало защиту от 7,62-мм винтовочной бронебойной пули Б-32 с дистанции 400 м.

Для электропитания бортовой сети «Енисей» снабжался специальным газотурбинным двигателем, разработанным в НАМИ, использование которого позволяло обеспечивать быструю готовность к бою при низких температурах воздуха.

Испытания ЗСУ «Шилка» и «Енисей» проходили параллельно, хотя и по разным программам (см. таблицу).

«Енисей» имел зону поражения по дальности и потолку, близкую к ЗСУ- 57-2, и согласно заключению Государственной комиссии «обеспечивал прикрытие танковых войск во всех видах боя, так как средства воздушного нападения по танковым войскам преимущественно действуют на высотах до 3000 м». Нормальный режим стрельбы (танковый) - непре рывная очередь до 150 выстрелов на ствол, затем перерыв 30 с (воздушное охлаждение) и повторение цикла до израсходования боекомплекта.

В ходе испытаний было установлено, что одна ЗСУ «Енисей» превосходит по своей эффективности шести- орудийную батарею 57-мм пушек С- 60 и батарею из четырех ЗСУ-57-2.

На испытаниях ЗСУ «Енисей» обеспечивала стрельбу в движении по целине со скоростью 20 - 25 км/ч. При движении по танковой трассе на полигоне со скоростью 8 - 10 км/ч точность стрельбы была на 25% ниже, чем с места. Меткость стрельбы пушки «Ангара» - в 2 - 2,5 раза выше, чем пушки С-68.

За время государственных испытаний из пушки «Ангара» сделали 6266 выстрелов. При этом были отмечены всего две задержки и четыре поломки, что составило 0,08% задержек и 0,06% поломок от числа произведенных выстрелов, что меньше допустимых по III. В ходе испытаний давала сбои СДУ (аппаратура защиты от пассивных помех). Шасси же показало хорошие маневренные качества.

РПК «Байкал» на испытаниях функционировал удовлетворительно и показал следующие результаты:

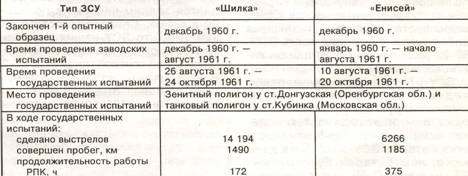

Этапы испытаний опытных образцов ЗСУ

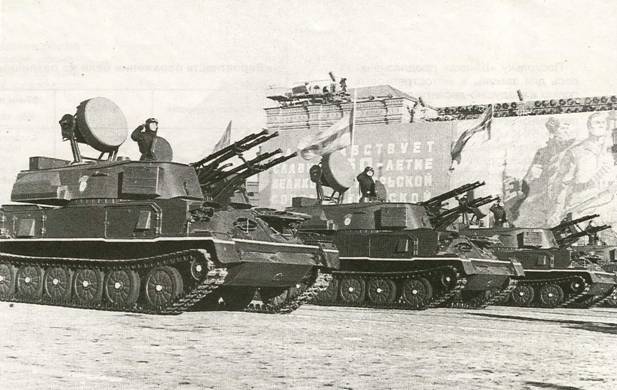

На Красной площади - ЗСУ-2Э-4В, 7 ноября 1967 года.

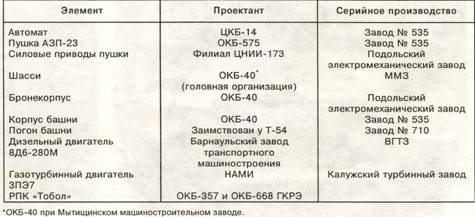

Заводы и НИИ, участвовавшие в проектировании ЗСУ «Шилка»

- предел работы по скорости цели -до 660 м/с на высотах более 300 м и 415 м/с на высотах 100 - 300 м;

- средняя дальность обнаружения самолета МиГ-17 в секторе 30° без целеуказания - 18 км (максимальная дальность сопровождения МиГ-17 - 20 км);

- максимальная скорость сопровождения цели по вертикали - 40 град/с, по горизонтали - 60 град/с. Время перевода в боевую готовность из режима предварительной готовности 10 - 15 с.

По данным, полученным в ходе испытаний, было предложено применять «Енисей» для защиты армейских зенитных ракетных комплексов «Круг» и «Куб», поскольку зона его эффективной стрельбы перекрывала мертвую зону этих ЗРК.

В проектировавшейся параллельно с «Енисеем» «Шилке» использовался автомат 2А7, представлявший собой модификацию автомата 2А14 буксируемой установки ЗУ-23.

Напомним читателю, что в 1955 - 1959 годах проводились испытания нескольких 23-мм буксируемых установок, но на вооружение приняли лишь спаренную ЗУ-14 на двухколесном ходу, разработанную в КБП под руководством Н.М.Афанасьева и П.Г.Якушева. ЗУ-14 официально была принята на вооружение постановлением СМ № 313-25 от 22 марта 1960 года и получила название ЗУ-23 (индекс ГРАУ - 2А13). Она поступала в воздушно-десантные войска Советской Армии, состояла на вооружении стран Варшавского Договора и многих развивающихся стран, участвовала во многих локальных войнах и конфликтах. Однако ЗУ-23 имела существенные недостатки: не могла сопровождать танковые и мотострелковые подразделе

ния, а точность ее огня снижалась за счет ручной наводки и отсутствия РПК.

При создании автомата 2А7 в конструкцию 2А14 был введен кожух с элементами жидкостного охлаждения, пневматический механизм перезарядки и электроспуск. При стрельбе происходило охлаждение стволов прогонкой воды или антифриза по канавкам на их наружной поверхности. После очереди до 50 выстрелов (на один ствол) необходим был перерыв 2 - 3 с, а после 120 - 150 выстрелов - 10 - 15 с. После 3000 выстрелов ствол подлежал замене. В ЗИПе на установку полагалось 4 запасных ствола. Счетверенная установка автоматов 2А7 получила название пушка «Амур» (армейское обозначение - АЗП-23, индекс ГРАУ - 2А10).

В процессе государственных испытаний из пушки «Амур» было произведено 14 194 выстрела и получено 7 задержек, то есть 0,05% (по ТТТ допускалось 0,3%). Количество поломок тоже 7, или 0,05% (по ТТТ до пускалось 0,2%). Силовые приводы наведения пушки работали достаточно плавно, стабильно и надежно.

РПК «Тобол» в целом также работал вполне удовлетворительно. Цель -самолет МиГ-17 -после получения целеуказания по радиотелефону была обнаружена на дистанции 12,7 км при секторном поиске 30° (согласно ТТТ - 15 км). Дальность автоматического сопровождения цели составила 9 км на приближение и 15 км на удаление. РПК работал по целям, летевшим со скоростью до 200 м/с, но по данным испытаний был сделан расчет, доказавший, что предел его работы по скорости цели составлял 450 м/с, то есть отвечал ТТТ. Величина секторного поиска РПК регулировалась от 27° до 87°.

В ходе ходовых испытаний по сухой грунтовой дороге была достигнута скорость 50,2 км/ч. Запаса топлива при этом хватало на 330 км и еще оставалось на 2 ч работы газотурбинного двигателя.

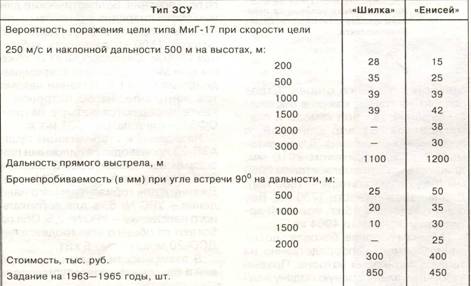

Вероятность поражения цели из различных артсистем

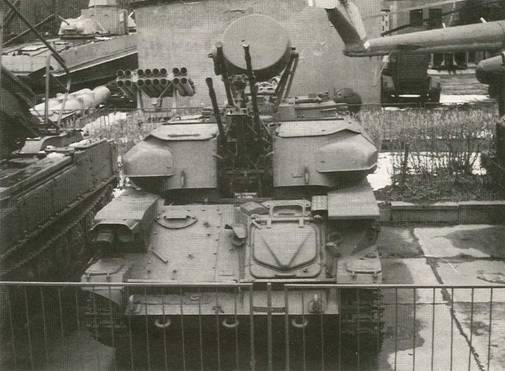

ЗСУ-2Э-4В в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге. На бортах башни впереди - ящики ЗИП, характерные для машин ранних выпусков. На правом борту башни сзади - карман вентилятора. Антенна PJ1C развернута на 180°.


Поскольку «Шилка» предназначалась для замены в мотострелковых полках и воздушно-десантных дивизиях 14,5-мм счетверенных зенитных пулеметных установок ЗПУ-4 и 37-мм пушек 61-К обр. 1939 г., то по результатам испытаний была рассчитана вероятность поражения из этих артсистем цели типа «истребитель F-86», летящей на высоте 1000 м (см. таблицу).

После окончания испытаний «Шилки» и «Енисея» госкомиссия рассмотрела сравнительные характеристики обеих ЗСУ и выдала по ним заключение:

1) «Шилка» и «Енисей» оснащены радиолокационным комплексом и обеспечивают стрельбу днем и ночью при любой погоде; 2) вес «Енисея» 28 т, что недопустимо для вооружения мотострелковых подразделений и ВДВ; 3) при стрельбе по самолетам МиГ-17 и Ил-28 на высоте 200 и 500 м «Шилка» эффективней «Енисея» в 2 и 1,5 раза соответственно; 4) «Енисей» предназначен для ПВО танковых полков и танковых дивизий по следующим соображениям: - танковые подразделения и соединения действуют в основном в отрыве от основной группы войск. «Енисей» обеспечивает сопровождение танков на всех этапах боя, обеспечивает эффективный огонь на высотах до 3000 м и дальностях до 4500 м. Использование этой установки практически исключает точное бомбометание по танкам, чего «Шилка» не может обеспечить; - имеются достаточно мощные

осколочно-фугасный и бронебойный снаряды. «Енисей» может вести более эффективную стрельбу на самооборону по наземным целям при следовании в боевых порядках танковых войск; 5) унификация новых ЗСУ с изделиями, состоящими в серийном производстве: - по «Шилке» - 23-мм автомат и выстрелы к нему состоят в серийном производстве. Гусеничная база СУ-85 изготавливается на ММЗ; - по «Енисею» - РПК унифицирован по модулям с системой «Круг», по гусеничной базе -с СУ-100П, к производству которой готовятся 2 - 3 завода.

Как в приведенных выдержках из заключения комиссии, так и в остальных документах нет четкого обоснования приоритета «Шилки» по сравнению с «Енисеем». Даже стоимость их была сопоставима.

Комиссия рекомендовала принять на вооружение обе ЗСУ. Но постановлением СМ от 5 сентября 1962 года N° 925-401 на вооружение приняли только «Шилку», а 20 сентября того же года последовал приказ ГКОТ о прекращении работ над «Енисеем». Косвенным доказательством щекотливости ситуации было то, что через два дня после закрытия работ по «Енисею» появился приказ ГКОТ об одинаковом премировании организаций, работавших над обеими машинами.

К серийному производству пушек «Амур» для «Шилки» Тульский машиностроительный завод должен был приступить в начале 1963 года. Однако и пушки, и машина оказались в значительной степени недоработанными. Существенным дефектом конструкции явился ненадежный отвод стреляных гильз, которые скапливались в гильзоотводах и заклинивали автомат. Дефекты имелись и в системе охлаждения стволов, в механизме вертикального наведения и др.

В результате в серийное производство «Шилка» пошла лишь в 1964-м. В этом году планировалось изготовить 40 машин, но сделать этого не удалось. Тем не менее позже было развернуто массовое производство ЗСУ-23-4. В конце 60-х их среднегодовой выпуск составлял около 300 машин.

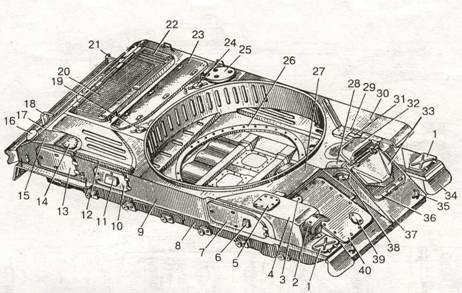

Корпус ЗСУ-23-4:

1 - крышка инструментального ящика, 2 - ограждение фар, 3 - крышка лючка над заливной горловиной топливного бака, 4,30 - воздухозаборники, 5,7 - крышки люков для доступа к преобразователю, 6 - воздуховыход от преобразователя, 8 - нижний бортовой лист, 9 - верхний бортовой лист, 10 - крышка люка для доступа к генератору, 11 - воздуховыход от генератора, 12 - воздухоприток к фильтрам ГТД, 13 - крышка люка для доступа к ГТД, 14 - крышка люка для обслуживания ГТД, 15 - лист крыши силового отделения, 16 - патрубок отвода газов от ГТД, 17 - верхний кормовой лист, 18,21 - щеки рамки ограждения эжектора, 19 - крышка люка над заливной горловиной заднего топливного бака, 20 - воздухоприток с жалюзи, 22 - крышка воздухопри- тока эжектора, 23 - крышка люка над двигателем, 24 - крышка люка над заливной горловиной масляного бака, 25 - крышка люка над воздухоочистителем, 26 - опорное кольцо для крепления погона башни, 27 - передний лист крыши, 28 - воздухоприток вентиляции отделения управления, 29 - кожух балансира, 31 - балансир (пружинный механизм), 32 - колпак прибора наблюдения механика-водителя, 33 - крышка лючка над ветровым стеклом, 34 - брызговик, 35 - буксирный крюк, 36 - крышка люка механика-водителя, 37 - верхний лобовой лист, 38 - прибор наблюдения, 39 - крышка лючка над заливной горловиной бачка стеклообмыва, 40 - крышка люка для монтажа топливного бака.


Сравнительные данные ЗСУ «Шилка» и «Енисей»


Описание конструкции ЗСУ «Шилка»

В сварном корпусе гусеничной машины ГМ-575 находятся отделение управления - в носовой части, боевое - посередине и силовое - в кормовой части. Между ними имелись перегородки, которыми служили передняя и задняя опоры башни.

На ЗСУ установлен дизель типа 8Д6, которому заводом-изготовителем в комплектации для установки на ГМ-575 было дано обозначение В- 6Р. На машинах, изготовляемых с 1969 года, устанавливался двигатель В-6Р-1, имевший небольшие конструктивные изменения.

Двигатель В-6Р шестицилиндровый, четырехтактный, бескомпрессорный дизель жидкостного охлаждения. Максимальная мощность при 2000 об/мин - 280 л.с. Рабочий объем цилиндров 19,1 л, степень сжатия 15,0.

На ГМ-575 установлено два сварных топливных бака из алюминиевого сплава - передний на 405 л и задний на 110 л. Первый размещен в отдельном отсеке носовой части корпуса.

Силовая передача механическая, со ступенчатым изменением передаточных чисел, расположена в кормовой части. Главный фрикцион многодисковый, сухого трения. Привод управления главным фрикционом механический, от педали на месте водителя. Коробка передач механическая, трехходовая, пятискоростная, с синхронизаторами на II, III, IV и V передачах.

Механизмы поворота планетарные, двухступенчатые, с блокировочными фрикционами. Бортовые передачи одноступенчатые, с цилиндрическими шестернями.

Гусеничный движитель машины состоит из двух ведущих колес, двух направляющих колес с механизмом натяжения гусениц, двух гусеничных цепей и двенадцати опорных катков.

Гусеничная цепь металлическая, с цевочным зацеплением, с закрытыми шарнирами, из 93 стальных траков, соединенных между собой стальными пальцами. Ширина трака 382 мм, шаг гусеницы 128 мм.

Ведущие колеса сварные, со съемными венцами, заднего расположения. Направляющие колеса одинарные, с металлическими ободами. Опорные катки сварные, одинарные, с обрезиненными ободами.

Подвеска машины независимая, торсионная, асимметричная, с гидравлическими амортизаторами на первых передних, пятом левом и шестом правом опорных катках; пружинными упорами на первом, третьем, четвертом, пятом, шестом левых опорных катках и первом, третьем, четвертом и шестом правых опорных катках.

Башня представляет собой сварную конструкцию с диаметром погона 1840 мм. Передними лобовыми листами она закреплена на станине, на левую и правую стенки которой крепятся верхняя и нижняя люльки пушки. Когда качающейся части пушки придан угол возвышения, амбразура станины частично прикрывается подвижным щитком, ролик которого скользит по направляющей нижней люльки.

На правом бортовом листе имеются три люка: один, с крышкой на болтах, служит для монтажа оборудования башни, два других закрыты козырьком и являются воздухопритоками вентиляции агрегатов и нагнетателя системы ПАЗ. По левому борту башни снаружи приварен кожух, предназначенный для отвода пара из системы охлаждения стволов пушки. В кормовом листе башни предусмотрены два люка, предназначенные для обслуживания аппаратуры.

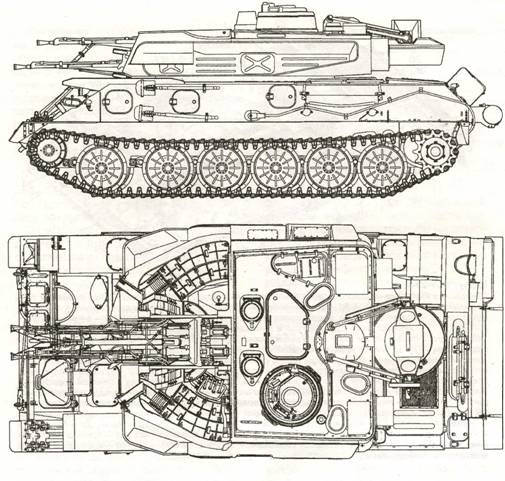

ЗСУ-23-4М выпуска 1969 г. На виде сверху условно не показаны крышки отсеков размещения боекомплекта.



В башне установлена 23-мм счетверенная пушка АЭП-23 «Амур». Ей вместе с башней присвоен индекс 2А10, автоматам пушки - 2А7, а силовым приводам - 2Э2. Действие автоматики пушки основано на отводе пороховых газов через боковое

отверстие в стенке ствола. Ствол состоит из трубы, кожухов системы охлаждения, газовой камеры и пламегасителя. Затвор клиновой, с опусканием клина вниз. Длина автомата с пламегасителем 2610 мм, длина ствола с пламегасителем 2050 мм (без пламегасителя - 1880 мм). Длина нарезной части 1730 мм. Вес одного автомата 85 кг, вес всей артиллерийской части 4964 кг.

Подача патронов боковая, досылание прямое, непосредственно из звена с перекосом патрона. Правые автоматы имеют правую подачу ленты, левые - левую. Подача ленты в приемные окна автоматов производится из патронного короба. Для этого используется энергия пороховых газов, приводящих в действие механизм подачи через затворную раму, и частично энергия отдачи автоматов. Пушка комплектуется двумя коробками по 1000 патронов (из которых на верхний автомат приходится 480, а на нижний - 520 патронов) и пневматической системой перезарядки для взведения подвижных частей автоматов при подготовке к стрельбе и перезарядке при осечках.

На каждой люльке смонтированы два автомата. Две люльки (верхняя и нижняя) укреплены на станине одна над другой на расстоянии 320 мм друг от друга в горизонтальном положении, нижняя выдвинута по отношению к верхней вперед на 320 мм. Параллельность стволов обеспечивает па- раллелограммная тяга, соединяющая обе люльки. К нижней крепятся два зубчатых сектора, входящих в зацепление с шестернями входного вала редуктора вертикального наведения. Пушка «Амур» размещена на основании, поставленном на шаровой погон. Основание состоит из верхнего и нижнего коробов. К торцу верхнего короба прикреплена броневая башня. Внутри основания имеются две продольные балки, служащие опорой станины. В подшипниках станины и качаются на цапфах обе люльки с закрепленными на них автоматами.

В боекомплект пушки входят 23- мм снаряды БЗТ и ОФЗТ. Бронебойные снаряды БЗТ весом 190 г не имеют взрывателя и взрывчатого вещества, а содержат лишь зажигательное вещество для трассирования. Осколочные снаряды ОФЗТ весом 188,5 г имеют головной взрыватель МГ-25. Метательный заряд у обоих снарядов одинаковый - 77 г пороха марки 5/7 ЦФЛ. Вес патрона 450 г. Гильза стальная, однократного пользования. Баллистические данные обоих снарядов одинаковы - начальная скорость 980 м/с, табличный потолок 1500 м, дальность табличная 2000 м. Снаряды ОФЗТ снабжены самоликвидаторами с временем действия 5-11 с. Питание автоматов ленточное, на 50 патронов. В ленте чередуются четыре патрона ОФЗТ - один патрон БЗТ и т.д.

Наведение и стабилизация пушки АЭП-23 производится силовыми приводами наведения 2Э2. В системе 2Э2 использовались УРС (муфта Дженни): для горизонтального наведения - УРС № 5, а для вертикального наведения - УРС № 2,5. Оба работают от общего электродвигателя ДСО-20 мощностью 6 кВт.

В зависимости от внешних условий и состояния аппаратуры стрельба по зенитным целям ведется в следующих режимах.

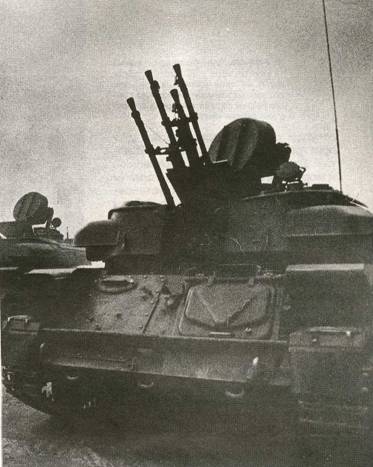

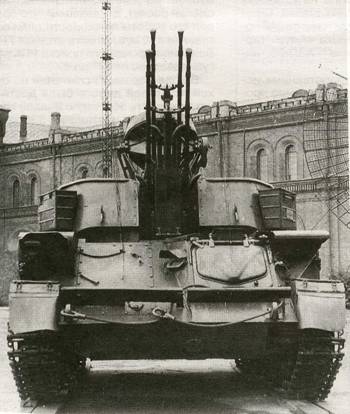

ЗСУ-2Э-4В1. Вид спереди. На лобовых скулах башни - характерные кожухи-ограждения системы вентиляции. Машина из экспозиции Центрального музея Вооруженных Сил в'Москве.

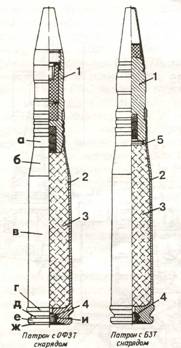

23-мм патроны:

1 - снаряд, 2 - гильза, 3 - порох, 4 - капсюль- воспламенитель № 3, 5 - размеднитель (у части патронов с БЗТ снарядом); а - дульце, б - скат, в - корпус, г - буртик, д - кольцевая проточка, е - фланец, ж - дно, и - проточка.

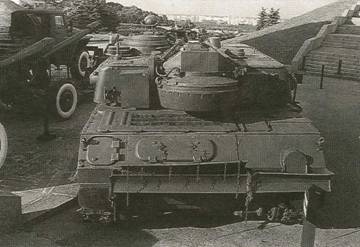

ЗСУ-2Э-4В1 в Музее Великой Отечественной войны в Киеве. Колонка РЛС уложена в положение по-походному. На верхнем кормовом листе корпуса слева - крышка люка над баллонами ППО, посередине - крышка инст- рументального ящика, справа - патрубок отвода газов от ГТД, закрытый заглушкой.


Первый (основной) - режим автосопровождения, угловые координаты и дальность определяются РЛС, которая автоматически сопровождает по ним цель, выдавая в счетно-решаю- щий прибор (аналоговая ЭВМ) данные для выработки упрежденных координат. Открытие огня производится по сигналу «Есть данные» на счетно-ре- шающем приборе. РПК автоматичес-г ки вырабатывает полные углы наведения с учетом качки и рыскания ЗСУ и выдает их на приводы наведения, а последние автоматически наводят пушку в упрежденную точку. Стрельба производится командиром или оператором поиска - наводчиком.

Второй режим - угловые координаты поступают от визирного устройства, а дальность - от РЛС.

Угловые текущие координаты цели поступают в счетно-решающий прибор от визирного устройства, которое наводится оператором поиска - наводчиком - полуавтоматически, а значения дальности поступают от РЛС. Таким образом РЛС работает в режиме радиодальномера. Этот режим является вспомогательным и применяется при наличии помех, вызывающих сбои в работе системы на ведения антенны по угловым координатам, или, при неисправности в канале автосопровождения, по угловым координатам РЛС. В остальном комплекс работает так же, как и в режиме автосопровождения.

Третий режим - упрежденные координаты вырабатываются по «запомненным» значениям текущих координат X, Y, Н и составляющим скорости цели Vx› Vy и VH , исходя из гипотезы о равномерном прямолинейном движении цели в любой плоскости. Режим применяется при угрозе потери цели РЛС в процессе автоматического сопровождения вследствие появления помех или неисправностей.

Четвертый режим - стрельба с помощью прицела-дублера, наведение производится в полуавтоматическом режиме. Упреждение вводит оператор поиска - наводчик по ракурсным кольцам прицела-дублера. Этот режим применяется при выходе из строя РЛС, счетно-решающего прибора и систем стабилизации.

Радиолокационно-приборный комплекс предназначен для управления огнем пушки АЗП-23 и располагается в приборном отсеке башни. В его состав входят: радиолокационная станция, счетно-решающий прибор, блоки и элементы систем стабилизации линии визирования и линии выстрела, визирное устройство. Радиолокационная станция предназначена для обнаружения низколетящих скоростных целей и точного определения координат выбранной цели, которое может производиться в двух режимах: а) угловые координаты и дальность сопровождаются автоматически; б) угловые координаты поступают от визирного устройства, а дальность - от РЛС.

РЛС работает в диапазоне 1-1,5- см волн. Выбор диапазона обусловлен целым рядом причин. Такие станции имеют антенны с малыми весо- габаритными характеристиками. РЛС диапазона волн 1 - 1,5 см менее восприимчивы к преднамеренным помехам противника, так как возможность работать в широкой полосе частот позволяет путем использования широкополосной частотной модуляции и кодирования сигналов повысить помехозащищенность и скорость обработки принимаемой информации. За счет увеличения до- плеровских сдвигов частоты отраженных сигналов, возникающих от движущихся и маневрирующих целей, обеспечивается их распознавание и классификация. Кроме того, этот диапазон менее загружен другими радиотехническими средствами. Забегая вперед, скажем, что РЛС, работающие в таком диапазоне, дают возможность обнаруживать воздушные цели, разработанные с применением технологии «стелтс». Кстати, по сведениям иностранной печати, в ходе операции «Буря в пустыне» иракской «Шилкой» был сбит американский самолет F-117A, построенный по этой технологии.

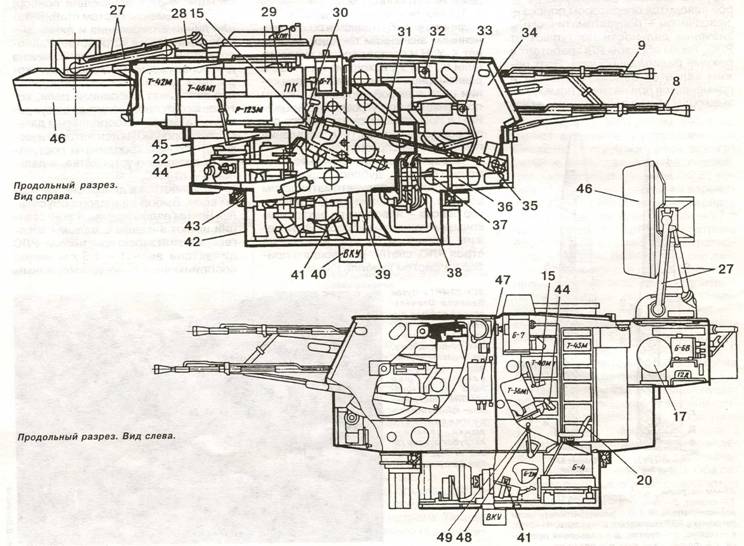

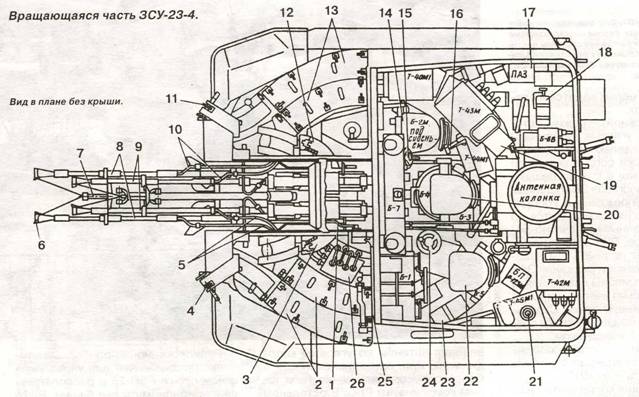

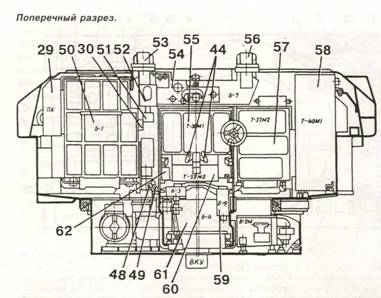

Вращающаяся часть:

1 - параллелограммная тяга, 2, 13 - патронные коробки (левая и правая), 3, 12 -лотки (левый и правый), 4, 11 - лебедки (левая и правая), 5, 10 - шланги системы охлаждения стволов автоматов, 6 - заглушка, 7 - трос сбрасывания заглушек, 8 - нижние автоматы пушки, 9 - верхние автоматы пушки, 14 - сиденье оператора дальности, 15 -маховик вертикального наведения, 16 - стопор башни, 17 - нагнетатель системы ПАЗ, 18 - прибор ТДП, 19 - пульт управления ПАЗ, 20 - сиденье оператора поиска - наводчика, 21 - антенный ввод, 22 - сиденье командира, 23 - пульт управления и курсоуказатель аппаратуры ориентации, 24 - маховик горизонтального наведения, 25 - левый броневой щит, 26 - бак для охлаждающей жидкости, 27 - стойки антенны, 28 - антенная колонка, 29 - пульт командира, 30 - рукоятка огня, 31 - наклонный валик, 32, 33 - цапфы люлек пушки, 34 - станина пушки, 35 - редуктор ручного вертикального наведения, 36 - электродвигатель блока охлаждения, 37 - редуктор блока охлаждения, 38 - насос блока охлаждения, 39 - распределительный щит, 40 - вращающееся контактное устройство, 41 - спусковая педаль, 42 - нижний короб, 43 - шаровой погон башни, 44 - рукоятки управления, 45 - верхний короб, 46 - антенна РЛС, 47 - пополнительный бак, 48 - рукоятка стопора пушки, 49 - рукоятка переключения режимов «маховик - силовая» редуктора вертикального наведения, 50 - счетно-решающий прибор, 51 - частотомер, 52 -аппарат N° 1 ТПУ, 53, 56 - головки визирного устройства (левая и правая), 54 - визирное устройство, 55, 57- шкафы с пультами управления, 58 - шкаф с блоками, 59 - блок предохранителей, 60 - блок управления антенной РЛС, 61 - гироазимутгоризонт, 62 - пульт включения обогрева.

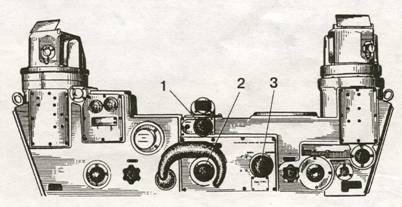

Визирное устройство:

1 - рукоятка «сетки», 2 - окуляр, 3 - рукоятка переключения «визир-дублер».


Недостатком РЛС является относительно малая дальность действия, обычно не превышающая 10 - 20 км и зависящая от состояния атмосферы, прежде всего от интенсивности осадков - дождя или мокрого снега. Для защиты от пассивных помех в РЛС «Шилки» используется когерентно- импульсный метод селекции целей. Проще говоря, постоянные сигналы от предметов местности и пассивных помех не учитываются, а сигналы от движущихся целей поступают в РПК. Управление РЛС производится оператором поиска и оператором дальности.

Система электропитания предназначена для питания всех потребителей ЗСУ-23-4 постоянным током напряжением 55 В и 27,5 В и переменным током напряжением 220 В, частотой 400 Гц.

Основные элемены системы электропитания включают:

- газотурбинный двигатель системы электропитания типа ДГ4М-1,

предназначенный для вращения генератора постоянного тока;

- комплект генератора ПГС2-14А постоянного тока с аппаратурой, предназначенной для питания потребителей постоянного тока стабилизированным напряжением 55 В и 27,5 В;

- комплект блока преобразователя БП-III с блоком контакторов БК- III, предназначенный для преобразования постоянного тока в переменный трехфазный ток;

- четыре аккумуляторные батареи 12-СТ-70М, предназначенные для компенсации пиковых перегрузок генератора постоянного тока, для питания стартеров двигателя ДГ4М-1 и двигателя В-6Р машины, а также для питания приборов и электрических потребителей при неработающем генераторе.

Газотурбинный двигатель ДГ4М-1, редуктор системы электропитания и генератор ПГС2-14А соединены друг с другом в единый агрегат питания, который установлен в силовом отделении машины в правой задней нише и жестко закреплен в четырех точках. Номинальная мощность двигателя ДГ4М-1 70 л.с. при 6000 об/мин. Удельный расход топлива до 1050 г/л.с. в час. Мак симальное время запуска двигателя ДГ4М-1 с принятием номинальной нагрузки, включая холодную прокрутку, 2 мин. Сухой вес двигателя ДГ4М-1 130 кг.

В ЗСУ-23-4 установлена коротковолновая приемопередающая телефонная с частотной модуляцией радиостанция Р-123. Радиус ее действия на среднепересеченной местности при выключенном подавителе шумов и отсутствии помех - до 23 км, а при включенном подавителе шумов - до 13 км.

Для внутренней связи используется танковое переговорное устройство Р-124 на 4 абонента. ЗСУ-23-4 оборудована навигационной аппаратурой ТНА-2. Ее среднеарифметическая ошибка выработки координат в процентах от пройденного пути составляет не более 1%. При движении ЗСУ продолжительность работы аппаратуры без переориентации составляет 3 - 3,5 часа.

Защита экипажа от радиоактивной пыли производится путем очистки воздуха и создания избыточного давления в боевом отделении и отделении управления. Для этого применен центральный нагнетатель с инерционной сепарацией воздуха.

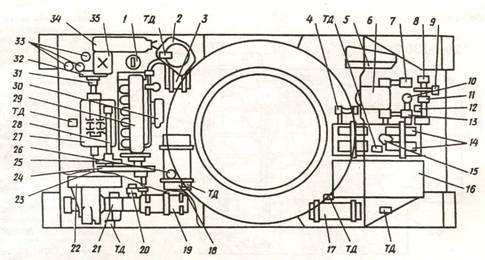

Схема размещения узлов и агрегатов в корпусе ГМ-575:

1 - центрифуга для очистки масла в двигателе, 2 - воздухоочиститель, 3 - масляный бак, 4 - рычаг отключения редуктора СЭП, 5 - щиток приборов механика-водителя, 6 - сиденье механика- водителя, 7, 13 - рычаги управления, 8 - педаль главного фрикциона, 9 - рычаг-гребенка стопора педали тормоза, 10 - рычаг переключения передач, 11 - педаль тормоза, 12 - педаль подачи топлива, 14 - аккумуляторные батареи, 15 - вентилятор отсоса газов, 16 - передний топливный бак, 17 - преобразователь СЭП, 18 - задний топливный бак, 19 - генератор СЭП, 20 - редуктор СЭП, 21 - ГТД, 22 - воздухофильтр, 23 - правая полуось, 24 - редуктор силовой передачи, 25 - главный фрикцион, 26 - заливная горловина заднего топливного бака, 27 - коробка передач, 28 - соединительный вал, 29 - тяговый двигатель, 30 - масляный фильтр МАФ, 31-левая полуось, 32 - левый планетарный механизм, 33 - баллоны УАППО, 34 - пусковой подогреватель, 35 - расширительный бачок системы охлаждения двигателя; ТД - термодатчики УАППО (расположение термодатчиков показано условно).



Эксплуатация, модернизация и боевое применение «Шилки»

ЗСУ-23-4 «Шилка» стали поступать в войска в 1965 году и к началу 70-х годов полностью вытеснили ЗСУ-57- 2. Первоначально в танковом полку по штату имелся дивизион «шилок», который состоял из двух батарей по четыре машины. В конце 60-х годов часто бывало так, что в дивизионе одна батарея имела ЗСУ-23-4 и одна батарея - ЗСУ-57-2. Позже мотострелковые и танковые полки получили типовую зенитную батарею, состоявшую из двух взводов. Один взвод имел четыре ЗСУ «Шилка», а другой - четыре самоходных ЗРК «Стрела» 1» (затем ЗРК «Стрела-10»).

Эксплуатация «Шилки» показала, что РПК-2 хорошо работает в условиях применения пассивных помех. Активных помех «Шилке» на наших учениях практически не ставили, так как не было средств радиопротиводействия на ее рабочих частотах, по крайней мере в 70-х годах. Выявились и существенные недостатки РПК, часто нуждавшегося в перенастройке. Отмечалась нестабильность электрических параметров схем. РПК мог взять цель на автосопровождение не ближе, чем за 7 - 8 км от ЗСУ. На меньших дистанциях сделать это было сложно из- за большой угловой скорости переме щения цели. При переходе с режима обнаружения на режим автосопровождения цель иногда терялась.

Газотурбинные двигатели ДГ4М-1 постоянно барахлили, и генератор бортовой сети работал преимущес твенно от основного двигателя. В свою очередь, систематическая эксплуатация дизеля на стоянке на малых оборотах приводила к его осмолению.

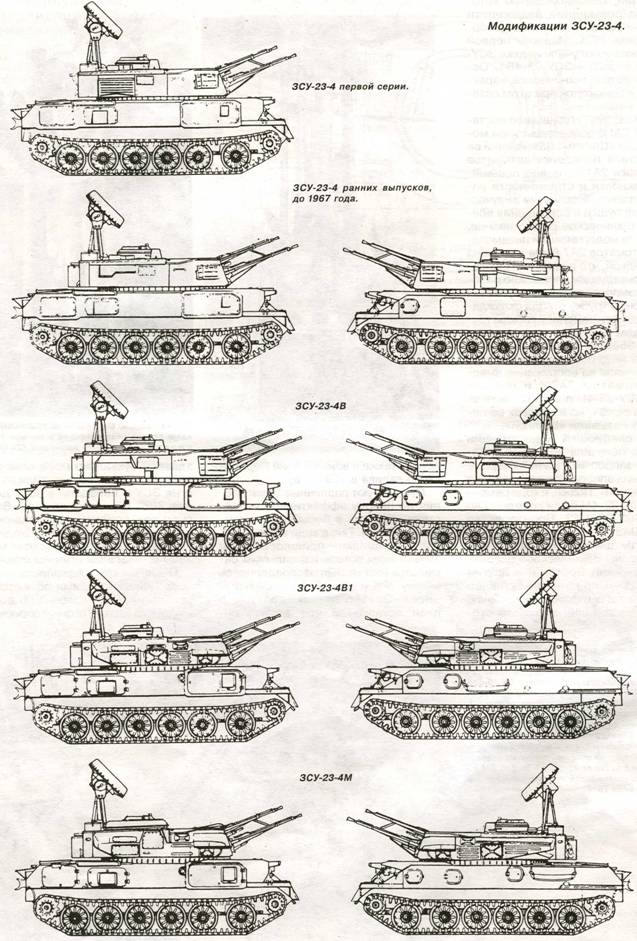

Во второй половине 60-х годов ЗСУ-23-4 прошла две небольшие модернизации, основной целью которых было повышение надежности различных узлов и агрегатов, в первую очередь РПК. Машины первой модернизации получили индекс ЗСУ- 23-4В, а второй - ЗСУ-2Э-4В1. Основные тактико-технические характеристики самоходок при этом остались без изменений.

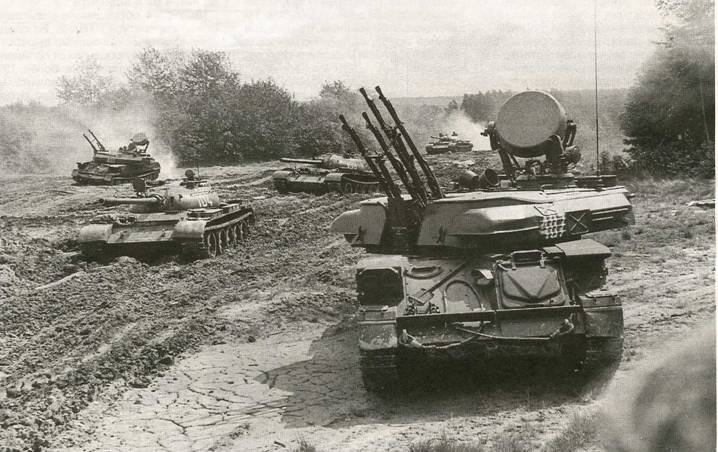

«Шилки» прикрывают танковую колонну на марше, сентябрь 1973 года.

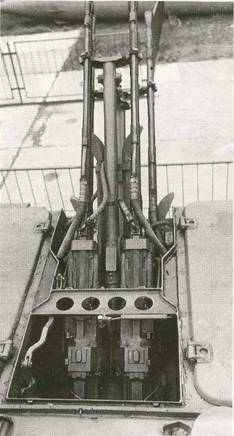

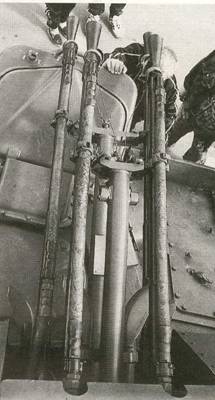

Пушка «Амур». Слева - со сварными трубками отвода охлаждающей жидкости (2А10), справа -с гибкими шлангами (2А10М).

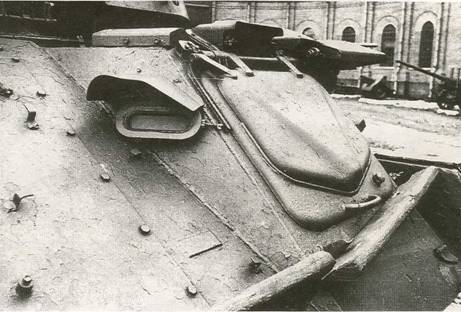

Крышка люка и приборы наблюдения механика-водителя. Над люком, на крыше корпуса - перископический прибор наблюдения 54-36-5сб БМ, в правом скуловом листе - прибор прямого зрения (стеклоблок) Б-1. Второй прибор Б-1 установлен в левом скуловом листе. Все приборы наблюдения механика-водителя снабжены стеклоочистителями. Для вождения машины в ночных условиях вместо прибора 54-36-5сб БМ устанавливается прибор ночного видения ТВН-2.


В октябре 1967 года вышло постановление СМ о более серьезной модернизации «Шилки». Важнейшей ее частью стала переделка автоматов 2А7 и пушки 2А10 с целью повышения надежности и стабильности работы комплекса, повышения живучести деталей пушки и сокращения времени на техническое обслуживание. В процессе модернизации пневмоза- рядка автоматов 2А7 была заменена пирозарядкой, что позволило исключить из конструкции ненадежно работавший компрессор и ряд других узлов. Сварную трубку отвода охлаждающей жидкости заменили гибким трубопроводом - это увеличило ресурс ствола с 3500 до 4500 выстрелов. В 1973 году модернизированную ЗСУ- 23-4М приняли на вооружение вместе с автоматом 2А7М и пушкой 2А10М. ЗСУ-23-4М получила обозначение «Бирюса», но в войсках ее по- прежнему называли «Шилкой».

После следующей модернизации установка получила индекс ЗСУ-23- 4МЗ (3 - запросчик). На ней впервые установлена аппаратура опознавания «свой - чужой». Позже, в ходе ремонта, все ЗСУ-23-4М были доведены до уровня ЗСУ-2Э-4МЗ. Производство ЗСУ-23-4МЭ прекратили в 1982 году.

«Шилки» широко экспортировались в страны Варшавского Договора, на Ближний Восток и в другие регионы. Они принимали активное участие в арабо-израильских войнах, ирако-иранской войне (с обеих сторон), а также в войне в зоне Персидского залива в 1991 году.

Существуют различные точки зрения по поводу эффективности действия «Шилки» в борьбе с воздушными целями. Так, в ходе войны 1973 года на «шилки» пришлось около 10% от всех потерь израильских самолетов (остальные распределились между ЗРК и истребительной авиацией). Однако летчики, взятые в плен, показывали, что «шилки» создавали буквально море огня и пилоты инстинктивно выходили из зоны огня ЗСУ и попадали в зону действия ЗРК. В ходе операции «Буря в пустыне» летчики многонациональных сил старались без необходимости не действовать на высотах менее 1300 м, опасаясь огня «шилок».

Очень высоко в Афганистане ценились «шилки» нашими офицерами и солдатами. Идет колонна по дороге, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно - «Шилка». Длинная очередь по противнику, и море огня на его позиции. Душманы называли нашу самоходную установку «шайтан-арба». Начало ее работы они определяли сразу и тут же начинали отходить. Тысячам советских бойцов «Шилка» спасла жизнь.

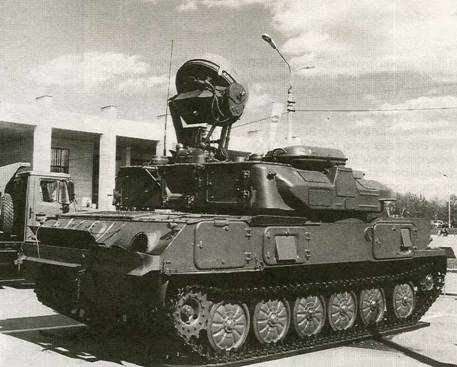

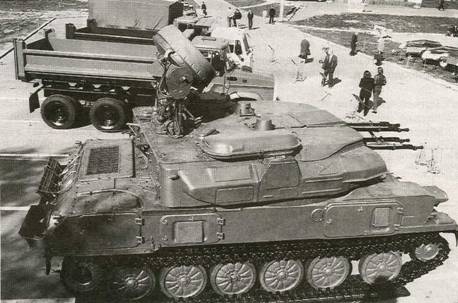

ЗСУ-2Э-4М. При общей идентичности конструкции с ЗСУ-2Э-4В1 обращают на себя внимание большой колпак системы вентиляции на крыше башни справа и крышка амбразуры пушки «Амур».

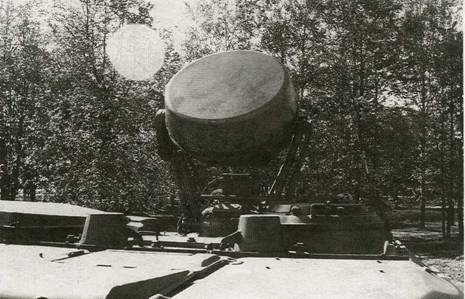

РЛС ЗСУ-2Э-4М. На переднем плане, в центре - колпаки, закрывающие головки визирного устройства. В боевом положении колпаки откидываются.


В Афганистане эта ЗСУ полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, появился специальный «афганский вариант» - за ненадобностью на нем демонтировали радиоприборный комплекс, за счет чего удалось увеличить боекомплект с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувапами - взрыватель снаряда срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям - бронетранспортерам, машинам…

Принимая на вооружение «Шил- ку», и военные, и представители ВПК понимали, что 23-мм пушка «Амур» слишком слаба. Это относилось и к малой наклонной дальности стрельбы, и к потолку, и к слабости фугасного действия снаряда. Масла в огонь подлили американцы, рекламируя новый штурмовик А-10, который якобы был неуязвим для 23-мм снарядов «Шилки». В результате чуть ли не на следующий день после принятия на вооружение ЗСУ-23-4 во всех высоких инстанциях начались разговоры о ее модернизации в плане увеличения огневой мощи и в первую очередь - увеличения эффективного потолка стрельбы и разрушающего действия снаряда.

С осени 1962 года прорабатывалось несколько эскизных проектов установки на «Шилку» 30-мм автоматов. Среди них рассматривался 30-мм автомат револьверного типа НН-30 конструкции ОКБ-16, использовавшийся в корабельной установке АК-230, 30-мм шестиствольный автомат АО-18 от корабельных установок АК-630 и 30-мм двухствольный автомат АО-17 конструкции КБП. Кроме того, испытывался 57-мм двухствольный автомат АО-16, специально сконструированный в КБП для зенитной самоходной установки.


ЗСУ-23-4МЭ. На защитном кожухе-обтекателе РЛС видны две антенные решетки запросчи- ка системы «свой - чужой».

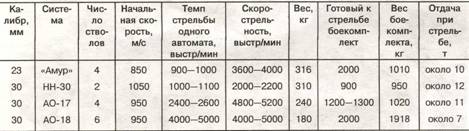

Данные 30-мм автоматов

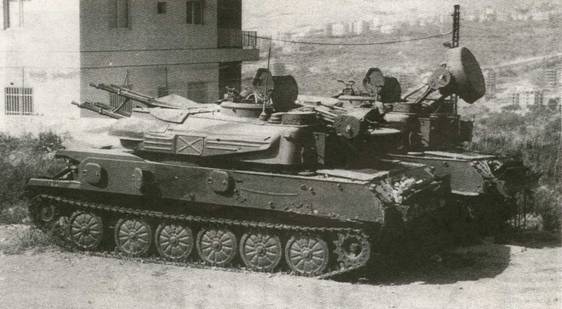

«Шилки» ЗСУ-2Э-4М сирийской армии в Бейруте, 1987 год.


26 марта 1963 года в подмосковных Мытищах состоялся техсовет под руководством Н.А.Астрова. На нем было решено увеличить калибр ЗСУ с 23 до 30 мм. Это в два раза (с 1000 до 2000 м) повышало зону 50-процентной вероятности поражения цели и увеличивало дальность стрельбы с 2500 до 4000 м. Эффективность стрельбы по истребителю МиГ-17, летящему на высоте 1000 м со скоростью 200 - 250 м/с, возрастала в 1,5 раза.

При сравнении 30-мм автоматов указывалось, что экстракция гильз у НН-30 идет назад вниз, а удаление гильз из башни «Шилки» - вперед вбок, что потребует значительных переделок в ЗСУ. При сравнении АО-17 и АО-18, имевших одинаковую баллистику, отмечалось преимущество первого, который требовал меньшего объема доработок отдельных узлов, обеспечивал более легкие условия работы приводов, сохраняя в большей степени преемственность конструкции, в том числе погона башни, редуктора горизонтального, наведения, гидропривода и т.д. Принятие АО-47 упрощало проблему отвода гильз, перезарядки и др. Кроме того, у него был больший угол склонения, чем у АО-18.

В конце концов для ЗСУ и приняли 30-мм двухствольный автомат АО-17. Его доработанный вариант получил индекс ГРАУ 2А38 и в начале 80-х годов был запущен в серийное производство на Тульском машиностроительном заводе № 535.

Работа автоматики 2А38 основана на отводе пороховых газов из канала ствола. Перед выстрелом в одном из стволов находится патрон. Ударный механизм взведен и удерживается электрическим шепталом. Подвижные части второго ствола находятся в заднем положении, а патрон - в лапках затвора. Подвижные части обоих стволов кинематически связаны через соединительный рычаг. Такая связь позволяет обойтись без возвратных пружин, так как для возврата подвижных частей одного ствола в переднее положение используется рабочий ход подвижных частей другого ствола и энергия газов. Питание пушки производится одной патронной лентой. Подача ее осуществляется звездочкой подачи, кинематически связанной с ползунами. Общими частями обоих стволов были кожух, механизм питания, механизм перезаряжания, стреляющий механизм и амортизатор.

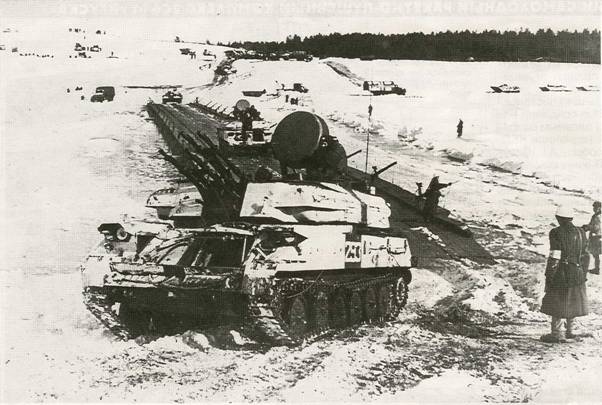

Маневры Советской Армии. ЗСУ-2Э-4В1 в составе колонны бронетанковой техники форсируют водную преграду по понтонному мосту.

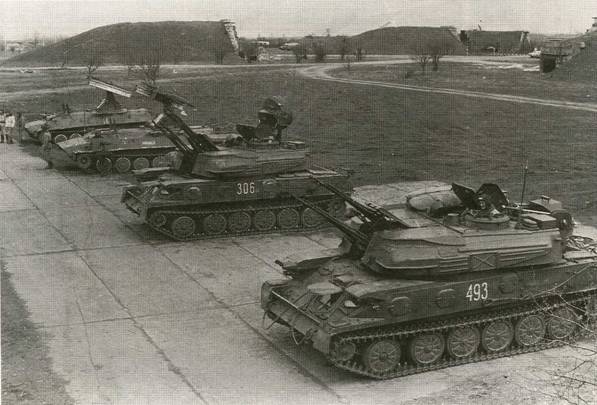

Зенитная ракетно-артиллерийская полковая батарея на учебных занятиях. 14-я армия, Приднестровье, апрель 1995 года. На снимке хорошо виден штатный состав батареи - две ЗСУ-23-4М и два СЗРК «Стрела-10».
