ГЛABA 14 Анализ аварийного дампа

Почти каждый пользователь Windows слышал о так называемом «синем экране смерти» (blue screen of death, BSOD) или даже видел его. Этим зловещим термином называют экран с синим фоном, показываемый при крахе или остановке Windows из-за катастрофического сбоя или внутренней ситуации, из-за которой стала невозможной дальнейшая работа системы.

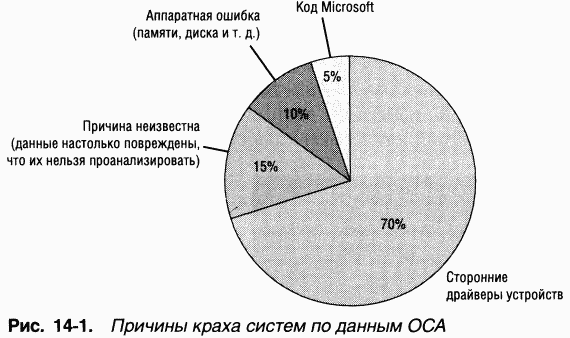

B этой главе мы рассмотрим основные причины краха Windows, опишем информацию, выводимую на «синем экране» и расскажем о различных параметрах конфигурации, управляющих созданием аварийного дампа fcrash dump) — копии системной памяти на момент краха, которая может помочь определить, какой именно компонент вызвал крах. B цели данного раздела не входит детальное рассмотрение способов выявления и устранения проблем с помощью анализа аварийного дампа Windows. Тем не менее в этом разделе показывается, как, проанализировав аварийный дамп, идентифицировать некорректно работающий драйвер или компонент. Для базового анализа аварийного дампа требуется минимум усилий и несколько минут времени. Анализ дампа стоит проводить, даже если проблемный драйвер удается выявить только с пятой или десятой попытки: успешно выполненный анализ позволит избежать потерь данных и простоя системы.


Почему происходит крах Windows?

Крах Windows (остановка системы и вывод «синего экрана») может быть вызван следующими причинами:

необработанным исключением, вызванным драйвером устройства или системной функцией режима ядра, например из-за нарушения доступа к памяти (при попытке записи на страницу с атрибутом «только для чтения» или чтения по еще не спроецированному и, следовательно, недопустимому адресу);

вызовом процедуры ядра, результатом которой является перераспределение процессорного времени из-за, например, ожидания на занятом объекте диспетчера ядра при IRQL уровня «DPC/dispatch» или выше (об IRQL см. главу 3);

обращением к данным на выгруженной из памяти странице при IRQL уровня «DPC/dispatch» или выше (что требует от диспетчера памяти ждать операции ввода-вывода, а это, как уже говорилось, невозможно на таких уровнях IRQL, поскольку требует перераспределения процессорного времени);

явным вызовом краха системы драйвером устройства или системной функцией (через функцию KeBugCheckEx) при обнаружении поврежденных внутренних данных или в ситуации, когда продолжение работы системы грозит таким повреждением;

аппаратной ошибкой, например ошибкой аппаратного контроля или появлением немаскируемого прерывания (Non-Maskable Interrupt, NMI). B Microsoft проанализировали аварийные дампы, отправляемые пользователями Windows XP на сайт Microsoft Online Crash Analysis (OCA) (о нем еще пойдет речь в этой главе), и обнаружили, что причины краха систем распределяются, как показано на диаграмме на рис. 14-1 (по состоянию на апрель 2004 года).

Когда драйвер устройства или компонент режима ядра вызывает необрабатываемое исключение, перед Windows встает трудная дилемма. Какая-то часть операционной системы, имеющая право доступа к любым аппаратным устройствам и любому участку памяти, сделала нечто такое, чего делать нельзя.

Ho почему при этом обязательно должен произойти крах Windows? Почему бы не проигнорировать это исключение и не позволить драйверам работать дальше, как ни в чем не бывало? Ведь не исключено, что ошибка носила локальный характер и соответствующий компонент как-нибудь сумеет после нее восстановиться. Ho гораздо вероятнее, что обнаруженное исключение связано с более серьезными проблемами, например с повреждением памяти или со сбоями в работе оборудования. Тогда дальнейшее функционирование системы скорее всего приведет к еще большему числу исключений и порче данных на дисках и других периферийных устройствах, а это слишком рискованно.


«Синий экран»

Независимо от причины реальный крах системы вызывается функцией Ke-BugCbeckEx (документирована в Windows DDK). Она принимает так называемый стоп-код (stop code), или контрольный код ошибки (bug check code), и четыре параметра, интерпретируемые с учетом стоп-кода. KeBugCbeckEx маскирует все прерывания на всех процессорах системы, а затем переключает видеоадаптер в графический режим VGA с низким разрешением (поддерживаемый всеми видеокартами, совместимыми с Windows) и выводит на синем фоне значение стоп-кода и несколько строк текста с рекомендациями относительно дальнейших действий. Наконец, KeBugCbeckEx вызывает все зарегистрированные (с помощью функции KeRegisterBugCbeckCallback) функции обратного вызова драйверов устройств при ошибке (device driver bug check callbacks), чтобы они могли остановить свои устройства. (Системные структуры данных могут быть настолько серьезно повреждены, что «синий экран» может и не появиться.) Образец «синего экрана» Windows XP показан на рис. 14-2.


ПРИМЕЧАНИЕ B Windows XP Service Pack 1 (или выше) и в Windows Server 2003 введена функция KeRegisterBugCheckReasonCallback, позволяющая драйверам устройств добавить данные в аварийный дамп или вывести информацию аварийного дампа на альтернативное устройство.

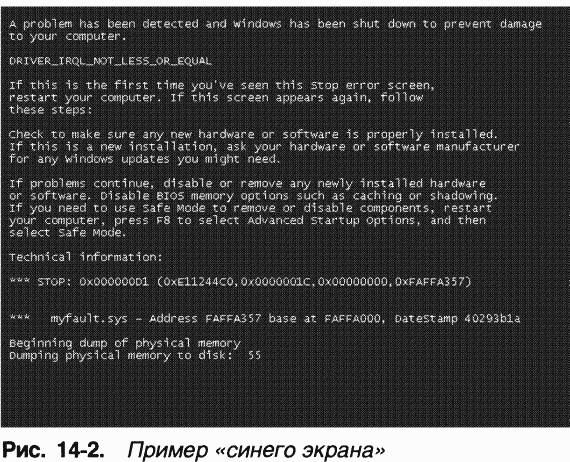

B Windows 2000 KeBugCheckEx выводит текстовое представление стопкода, его числовое значение и четыре параметра вверху «синего экрана», но в Windows XP и Windows Server 2003 числовое значение и параметры показываются внизу «синего экрана».

B первой строке выводится стоп-код и значения четырех дополнительных параметров, переданных в KeBugCheckEx. Строка вверху экрана представляет собой текстовый эквивалент числового идентификатора стоп-кода. B примере на рис. 14-2 стоп-код 0x000000D1 соответствует IRQL_NOT_ LESS_OR_ EQUAL. Если параметр содержит адрес части операционной системы или кода драйвера устройства (как на рис. 14-2), Windows выводит базовый адрес соответствующего модуля, дату и имя файла драйвера. Одной этой информации может оказаться достаточно для идентификации сбойного компонента.

Хотя стоп-кодов более сотни, большинство из них очень редко или вообще никогда не встречается в рабочих системах. Причины краха Windows могут быть представлены довольно небольшой группой стоп-кодов. Кроме того, не забывайте, что смысл дополнительных параметров зависит от конкретного стоп-кода (но не для всех стоп-кодов предусматривается расширенная информация, передаваемая через эти параметры). Тем не менее, анализ стоп-кода и значений параметров (если таковые есть) может, по крайней мере, помочь в выявлении сбойного компонента (или аппаратного устройства, вызывающего крах).

Информацию, необходимую для интерпретации стоп-кодов, можно найти в разделе «Bug Checks (Blue Screens)» справочного файла Windows Debugging Tools. (Сведения о Windows Debugging Tools см. в главе 1.) Кроме того, можно поискать стоп-код и имя проблемного устройства или приложения в Microsoft Knowledge Base (http://supportmicrosoft.com). B ней можно найти информацию о способах исправления ошибки, об обновлениях или сервисных пакетах, решающих проблему, с которой вы столкнулись. Файл Bug-codes.h в Windows DDK содержит полный список из примерно 150 стоп-кодов с детальным описанием некоторых из них.

«Синие экраны» часто возникают после установки нового программного обеспечения или оборудования. Если вы видите «синий экран» сразу после установки нового драйвера на раннем этапе перезагрузки, то можете вернуть прежнюю конфигурацию системы, нажав клавишу F8 и выбрав из дополнительного загрузочного меню команду Last Known Good Configuration (Последняя удачная конфигурация). Тогда Windows использует копию раздела реестра, где были зарегистрированы драйверы устройств (HKLM\SYSTEM\ CurrentControlSet\Services) при последней успешной загрузке (до установки нового драйвера). Последней удачной конфигурацией считается последняя конфигурация, в которой успешно завершилась загрузка всех сервисов и драйверов и был выполнен минимум один успешный вход в систему. (O последней удачной конфигурации более подробно рассказывается в главе 5.)

Если это не помогает и вы по-прежнему видите «синие экраны», то самый очевидный подход — удалить компоненты, установленные перед появлением первого «синего экрана». Если после установки уже прошло некоторое время или вы одновременно добавили несколько устройств либо драйверов, обратите внимание на имена драйверов, указываемые в каких-либо параметрах на «синем экране». Если там есть ссылка на недавно установленные компоненты (например, Scsiport.sys в случае установки нового SCSI-диска), причина сбоя скорее всего связана именно с ними.

Имена многих драйверов весьма загадочны, но вы можете выяснить, какие устройства или программные компоненты соответствуют данному имени. Для этого просмотрите раздел реестра HKLM\SYSTEM\CurrentControlSet\ Services, где Windows хранит регистрационную информацию для каждого драйвера в системе, и попробуйте найти имя сервиса и сопоставленный с ним драйвер устройства. Описание найденного драйвера содержится в параметрах DisplayName и Description, здесь также описывается предназначение некоторых драйверов. Так, строка «Virus Scanner», обнаруженная в DisplayName, говорит о том, что драйвер является частью антивирусной программы. Список драйверов также можно вывести с помощью утилиты System Information (Сведения о системе): раскройте в ней узел Software Environment (Программная среда) и выберите System Drivers (Системные драйверы).

Однако чаще всего информации, сообщаемой стоп-кодом и сопоставленными с ним параметрами, недостаточно для устранения сбоя, приводящего к краху системы. Так, чтобы выяснить точное имя драйвера или системного компонента, вызывающего крах, может понадобиться анализ стека вызовов режима ядра. Поскольку в Windows после краха системы по умолчанию следует перезагрузка и у вас вряд ли будет время для изучения информации, представленной на «синем экране», Windows пытается записывать информацию о крахе системы на диск для последующего анализа. Эта информация помещается в файлы аварийного дампа.


Файлы аварийного дампа

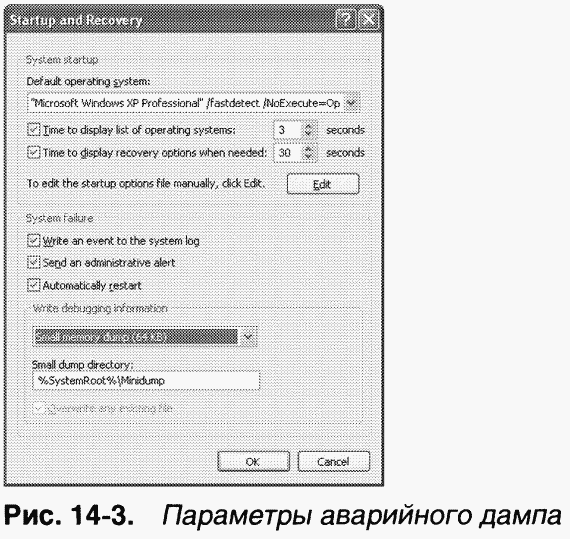

По умолчанию все Windows-системы настраиваются на запись информации о состоянии системы на момент краха. Соответствующие настройки можно увидеть так откройте System (Система) в Control Panel (Панель управления), в окне свойств системы перейдите на вкладку Advanced (Дополнительно) и щелкните кнопку Startup And Recovery (Загрузка и восстановление). Ha рис. 14-3 показаны настройки по умолчанию для системы Windows XP Professional.

При крахе системы может быть зарегистрировано три уровня информации.

• Complete memory dump (Полный дамп памяти) Полный дамп памяти представляет собой все содержимое физической памяти на момент краха. Для такого дампа нужно, чтобы размер страничного файла был равен, как минимум, объему физической памяти плюс 1 Мб (для заголовка). Этот параметр используется реже всего, так как в системах с большим объемом памяти страничный файл будет слишком велик. Windows NT 4 поддерживает только этот тип файлов аварийного дампа. Кроме того, этот параметр используется по умолчанию в системах Windows Server.

• Kernel memory dump (Дамп памяти ядра) Этот вариант дампа включает лишь страницы (как для чтения, так и для записи) режима ядра, находящиеся в физической памяти на момент краха. Страницы, принадлежащие пользовательским процессам, не включаются. Поскольку только код режима ядра может напрямую вызывать крах Windows, содержимое страниц пользовательских процессов обычно ничего не дает для понимания причин краха. Кроме того, все структуры данных, используемые при анализе аварийного дампа, — список выполняемых процессов, стек текущего потока и список загруженных драйверов — хранятся в неподкачиваемой памяти, содержимое которой запоминается в дампе памяти ядра. Заранее предсказать объем дампа памяти ядра нельзя, поскольку он зависит от объема памяти ядра, выделенной операционной системой и драйверами.

• Small memory dump (Малый дамп памяти) Размер этого дампа (вариант по умолчанию в системах Windows Professional) составляет 64 Кб (128 Кб в 64-битньгх системах). Такой дамп еще называют минидампом (minidump) или минимальным дампом (triage dump). Он включает в себя стоп-код с параметрами, список загруженных драйверов устройств, структуры данных, описывающие текущие процесс и поток (PROCESS и ETHREAD, которые рассматриваются в главе 6), а также стек ядра доя вызвавшего крах потока. Полный дамп памяти является надмножеством двух других дампов, но у него есть недостаток: его размер зависит от объема физической памяти системы и, следовательно, он может оказаться слишком большим. Мощные серверные системы, оснащенные несколькими гигабайтами памяти, — не такая уж редкость. Записываемые на них файлы полного аварийного дампа будут слишком велики для закачивания на FTP-сервер или прожигания на CD. Поскольку в большинстве случаев код и данные пользовательского режима не используются при анализе аварийных дампов (ведь причиной краха являются проблемы, связанные с памятью ядра, системные структуры данных также содержатся в памяти ядра), большая часть данных, сохраненных в полном дампе памяти, не нужна для анализа и впустую увеличивает размер файла дампа. Наконец, еще один недостаток в том, что размер страничного файла на загрузочном томе (содержащем каталог \Windows) должен быть равен объему физической памяти системы плюс 1 Мб. Поскольку необходимость в страничном файле, как правило, уменьшается с ростом объема физической памяти, это требование означает, что страничный файл будет неоправданно большим. Поэтому приходится признать, что лучше использовать малый дамп памяти или дамп памяти ядра.

Преимущество минидампа — его небольшой размер, благодаря которому, например, удобно передавать дамп по электронной почте. При каждом крахе в каталог \Windows\Minidump записывается файл с уникальным именем, начинающимся со строки «Mini», за которой идут дата и порядковый номер (например, Mini082604-01.dmp). Недостаток минидампов в том, что доя их анализа нужны именно те образы, которые использовались системой, сгенерировавшей дамп. (Даже для самого простого анализа, как минимум, необходима копия соответствующего Ntoskrnl.exe.) Это может стать проблемой, если вы анализируете дамп не на той системе, где он был создан. Однако на сервере символов Microsoft есть образы (и символы) для систем Windows XP и более поздних версий, поэтому можно задать в отладчике путь к образу, указывающий на сервер символов, и отладчик автоматически скачает нужные образы. (Конечно, на сервере символов Microsoft нет образов устанавливаемых вами драйверов сторонних производителей.)

Более существенный недостаток — такой дамп содержит ограниченное количество данных, что может помешать эффективному анализу. C минидампами можно работать, даже если вы настроили систему на генерацию дампа памяти ядра или полного дампа, — просто откройте более объемный дамп в Windbg и извлеките минидамп командой .dump /т. Заметьте: в Windows XP и Windows Server 2003 минидамп автоматически создается, даже если система настроена на генерацию полного дампа памяти или дампа памяти ядра.


ПРИМЕЧАНИЕ Выполнив команду. dump в Livekd, можно сгенерировать образ памяти работающей системы, чтобы, не останавливая систему, получить дамп для анализа в автономном режиме. Такой подход полезен, когда в системе проявляются какие-то проблемы, но она продолжает обслуживать клиентов и вы хотели бы устранить проблемы, не прерывая обслуживание. Полученный в результате дамп не обязательно будет полностью корректным, так как содержимое различных областей памяти извлекается в разные моменты времени, но может содержать информацию, полезную для анализа.


Золотой серединой является дамп памяти ядра. Он содержит всю физическую память режима ядра, и, следовательно, позволяет вести анализ на том же уровне, что и полный дамп памяти, но не содержит код и данные пользовательского режима, обычно не относящиеся к проблеме, и поэтому имеет значительно меньший размер. Так, в системе с 256 Мб памяти под управлением Windows XP дамп памяти ядра занимает 34 Мб, а в системе с Windows XP и 1,5 Гб памяти этот дамп требует 72 Мб.

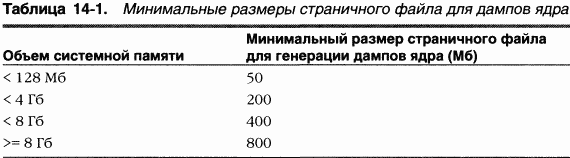

Когда вы настраиваете параметры дампа памяти ядра, система проверяет, достаточен ли размер страничного файла (в соответствии с таблицей 14-1), но это всего лишь оценочные размеры, поскольку предсказать размер дампа памяти ядра невозможно. Причина, по которой невозможно заранее определить размер дампа памяти ядра, состоит в том, что этот размер зависит от количества памяти режима ядра, используемой операционной системой и драйверами, выполнявшимися на компьютере в момент краха.

Таким образом, может оказаться, что в момент краха системы страничный файл будет слишком мал для того, чтобы вместить дамп ядра. Если вы хотите узнать размер дампа ядра для своей системы, вызовите крах системы вручную: сконфигурируйте систему так, чтобы можно было вручную вызывать ее крах с консоли, или воспользуйтесь программой Notmyfault. (B этой главе описаны оба подхода.) После перезагрузки вы сможете проверить, сгенерирован ли дамп памяти ядра, и по его размеру оценить, каким должен быть размер страничного файла для вашего загрузочного тома. Для единообразия можно задавать для 32-разрядных систем размер страничного файла 2 Гб плюс 1 Мб, поскольку 2 Гб — максимальный размер адресного пространства режима ядра.

Наконец, даже если система в случае краха успешно записывает аварийный дамп в страничный файл, нужно, чтобы на диске хватало места для извлечения файла дампа. Если места не хватит, аварийный дамп пропадет, поскольку используемое им пространство страничного файла высвободится и будет перезаписано, когда система начнет использовать страничный файл. Если на загрузочном томе недостаточно места для сохранения файла memory.dmp, можно задать путь на другом жестком диске в диалоговом окне, показанном на рис. 14-3.


Генерация аварийного дампа

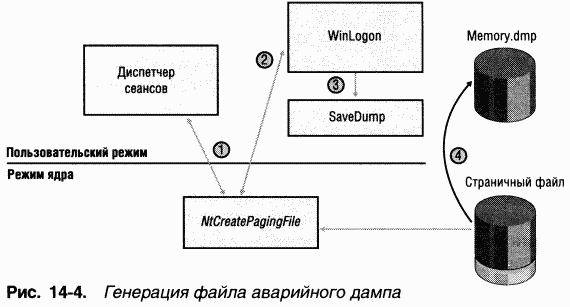

При загрузке система получает параметры аварийного дампа из раздела реестра HKLM\System\CurrentControlSet\Control\CrashControl. Если задана генерация дампа, система создает копию минипорт-драйвера диска (disk miniport driver), используемую для записи загрузочного тома в память и присваивает ей то же имя, что и у минипорта, но с префиксом «dump». Кроме того, система подсчитывает и сохраняет контрольную сумму для компонентов, используемых при записи аварийного дампа: скопированного минипорт драйвера диска, функций диспетчера ввода-вывода, записывающих дамп, и карты области, в которой располагается страничный файл на загрузочном томе. Когда вызывается функция KeBugCheckEx, она заново пересчитывает контрольную сумму и сравнивает новую контрольную сумму с полученной при загрузке. Если они не совпадают, функция не записывает аварийный дамп, так как это может привести к сбою диска или повреждению данных на диске. Если контрольные суммы совпали, KeBugCheckEx записывает информацию дампа прямо в секторы диска, занимаемые страничным файлом, минуя драйвер файловой системы (который, возможно, поврежден или даже является причиной краха).

Когда SMSS в процессе загрузки активизирует постраничную подкачку, система проверяет, не содержится ли в страничном файле на загрузочном томе аварийный дамп, и защищает ту часть страничного файла, которая отведена под дамп. B результате на раннем этапе загрузки часть страничного файла или весь этот файл выводится из использования, что может вызвать системные уведомления о нехватке виртуальной памяти, однако это лишь временное явление. При дальнейшей загрузке Winlogon определяет, содержится ли дамп в страничном файле, вызывая недокументированную API-функцию NtQuerySystemInformation. Если дамп есть, запускается процесс Savedump (\Windows\System32\Savedump.exe), который извлекает аварийный дамп из страничного файла и записывает его в заданное место. Эти операции показаны на рис. 14-4.


Windows Error Reporting

Как уже говорилось в главе 3, в Windows XP и Windows Server 2003 имеется механизм Windows Error Reporting, позволяющий автоматически передавать данные о сбоях процессов и системы на анализ в Microsoft (или на внутренний сервер отчетов об ошибках). По умолчанию этот механизм включен. Ha его работу можно повлиять, изменив поведение процесса Savedump, который выполняет следующую дополнительную операцию: при перезагрузке после краха проверяет, настроена ли система на отправку аварийного дампа на анализ в Microsoft (или на закрытый сервер). Ha рис. 14-5 показано диалоговое окно Error Reporting (Отчет об ошибках), которое можно открыть с вкладки Advanced (Дополнительно) апплета System (Система) панели управления. B этом диалоговом окне можно настроить параметры системных отчетов об ошибках, хранящиеся в разделе реестра HKLM\Software\ Microsoft\PCHealth\ErrorReporting.

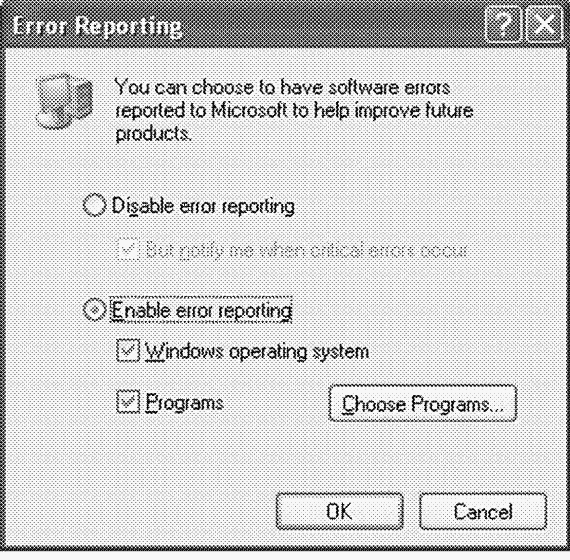

Рис. 14-5. Диалоговое окно настройки Error Reporting

После перезагрузки, вызванной крахом, Savedump проверяет несколько параметров, содержащихся в разделе ErrorReporting: Showui, DoReport и IncludeKernelFaults. Если все они имеют значение true, Savedump выполняет следующие операции по подготовке отчета о крахе системы к отправке на сайт Microsoft Online Crash Analysis (OCA) (или на внутренний сервер отчетов об ошибках, если это задано в настройках).

1. Если сгенерированный дамп не является минидампом, извлекает из файла дампа минидамп и записывает его в каталог по умолчанию — \Windows\ Minidumps.

2. Записывает имя файла минидампа в HKLM\Software\Microsoft\PCHealth\ ErrorReporting\KernelFaults.

3. Добавляет команду запуска утилиты Dumprep (\Windows\System32\Dump-rep.exe) в раздел HKLM\Software\Microsoft\Windows\CurrentVersion\Run, чтобы Dumprep запустилась при первом входе пользователя в систему.


Анализ аварийных дампов через Интернет

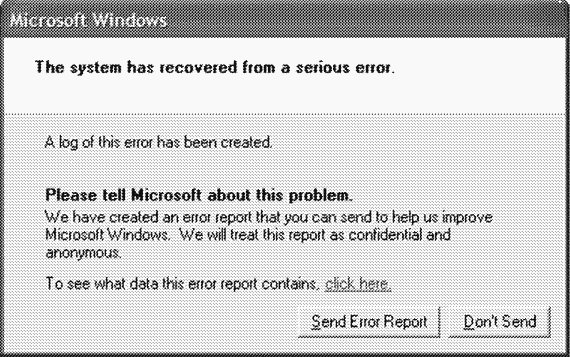

Когда запускается утилита Dumprep (в результате того, что Savedump добавила в реестр соответствующее значение), эта утилита проверяет те же три параметра, что и Savedump, чтобы определить, должна ли система отправить отчет об ошибке после перезагрузки, вызванной крахом. Если должна, Dumprep генерирует XML-файл, содержащий базовое описание системы, в том числе версию операционной системы, список драйверов, установленных на компьютере, и список драйверов Plug and Play, загруженных в момент краха. Затем Dumprep выводит диалоговое окно, показанное на рис. 14-6, запрашивая у пользователя, нужно ли отправить в Microsoft отчет об ошибке. Если пользователь указал, что нужно, и это не противоречит групповым политикам, Dumprep отправляет XML-файл и минидамп на сайт http://wat son.microsoft.com, который пересылает данные на серверную ферму, где отчеты автоматически анализируются (об этом см. следующий раздел). Через групповые политики администраторы могут настроить свои системы так, чтобы данные об ошибках направлялись во внутренний сетевой каталог, предназначенный для сбора данных об ошибках. B дальнейшем эти данные можно обрабатывать с помощью Microsoft Corporate Error Reporting (CER) Toolkit, доступного только избранным клиентам Microsoft Software Assurance (информацию см. по ссылке http://www.microsoft.com/resources/satech/cer).


Рис. 14-6. Диалоговое окно, предлагающее отправить отчет об ошибке

Ферма серверов автоматического анализа использует тот же механизм, что и разработанные Microsoft отладчики ядра, в которые вы можете загрузить аварийный дамп (вскоре мы о них расскажем). При анализе генерируется так называемый идентификатор типа (bucket ID) — сигнатура, идентифицирующая определенный тип краха. Ферма серверов выполняет запрос к базе данных, пытаясь по идентификатору типа найти решение проблемы, вызвавшей крах, и отправляет утилите Dumprep URL со ссылкой на сайт OCA (http://oca.microsofi.com). Dumprep запускает Web-браузер, чтобы открыть страницу сайта OCA с предварительными результатами анализа дампа. Если решение проблемы найдено, на странице выводятся инструкции о том, где получить критическое исправление, сервисный пакет или обновление стороннего драйвера; в ином случае предоставляется возможность получать информацию о ходе анализе дампа по электронной почте.

Если у организации нет доступа к Интернету или она не собирается автоматически отправлять аварийные дампы в Microsoft, то через групповые политики можно указать, что данные об ошибках должны храниться во внутреннем сетевом каталоге; в дальнейшем их можно будет обрабатывать с помощью Microsoft CER Toolkit, упоминавшегося выше.


Базовый анализ аварийных дампов

Если при анализе, выполненном ОСА, не удалось найти решение проблемы или если вы не сумели отправить аварийный дамп на сайт OCA (например, если этот дамп сгенерирован Windows 2000, не поддерживающей ОСА), то вы можете самостоятельно проанализировать дамп. Как уже говорилось, когда вы загружаете аварийный дамп в Windbg или Kd, эти отладчики ядра применяют тот же механизм анализа, что и ОСА. Иногда даже базового анализа достаточно для выявления проблемы. Таким образом, если вам повезет, вы найдете решение проблемы путем автоматического анализа аварийного дампа. Ho даже если и не повезет, существуют простые методики выявления причин краха.

B этом разделе поясняется, как выполнить базовый анализ аварийного дампа, затем даются рекомендации, как с помощью Driver Verifier (с которым вы познакомились в главе 7) перехватывать операции некорректно написанных драйверов, приводящие к повреждению системы, и получать аварийные дампы, анализ которых может выявить проблему.


Notmyfault

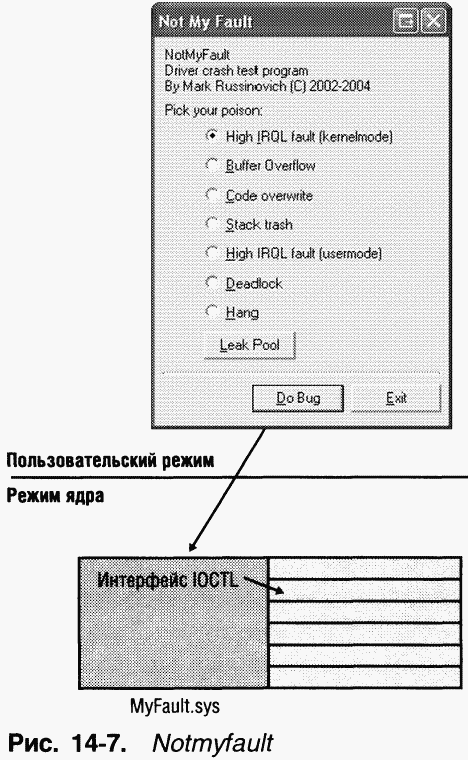

Различные виды краха системы, рассматриваемые здесь, можно вызвать с помощью утилиты Notmyfault (wwwsysintemals.com/windowsinternals). Notmyfault состоит из исполняемого файла Notmyfault.exe и драйвера Myfault.sys. Когда вы запускаете исполняемый файл Notmyfault, он загружает драйвер и выводит диалоговое окно, показанное на рис. 14-7. B этом окне вы можете выбрать различные варианты краха системы или указать, что драйвер должен вызвать утечку памяти из пула подкачиваемой памяти. Доступны наиболее распространенные (по статистике Microsoft Product Support Services) виды краха системы. После того как вы выбрали параметр и щелкнули кнопку Do Bug, исполняемый файл через API-функцию DeviceIoControl обращается к драйверу и указывает ему, ошибка какого типа должна произойти. Заметьте: лучше экспериментировать, вызывая крах системы через Notmyfault, на тестовой или виртуальной системе, так как полностью исключить вероятность того, что поврежденная память не будет записана на диск, нельзя.


ПРИМЕЧАНИЕ Имена исполняемого файла и драйвера Notmyfault («не моя вина») отражают тот факт, что приложение, выполняемое в пользовательском режиме, не может напрямую вызвать крах системы. Исполняемый файл Notmyfault способен вызвать крах системы, только загрузив драйвер, который выполнит запрещенную операцию в режиме ядра.


Базовый анализ

Самый простой для отладки крах вызывается при выборе переключателя High IRQL Fault (Kernelmode) и нажатии кнопки Do Bug. Тогда драйвер выделит страницу в пуле подкачиваемой памяти, освободит страницу, поднимет уровень IRQL выше «DPC/dispatch», а затем обратится к освобожденной странице. (Об IRQL см. главу 3.) Если это не приведет к краху, система продолжит считывать память после конца страницы до тех пор, пока не произойдет крах из-за обращения к недействительной странице. Таким образом, драйвер выполняет несколько недопустимых операций.

1. Ссылается на память, которая ему не принадлежит.

2. Обращается к пулу подкачиваемой памяти при IRQL уровня «DPC/dispatch» или выше, что недопустимо, так как при таких IRQL ошибки страниц не разрешены.

3. Выходит за конец выделенной области памяти и пытается обратиться к памяти, которая потенциально может быть недействительной. Первое обращение к странице не обязательно должно вызвать крах, если страница, освобожденная драйвером, остается в системном рабочем наборе. (O системном рабочем наборе см. главу 7.)

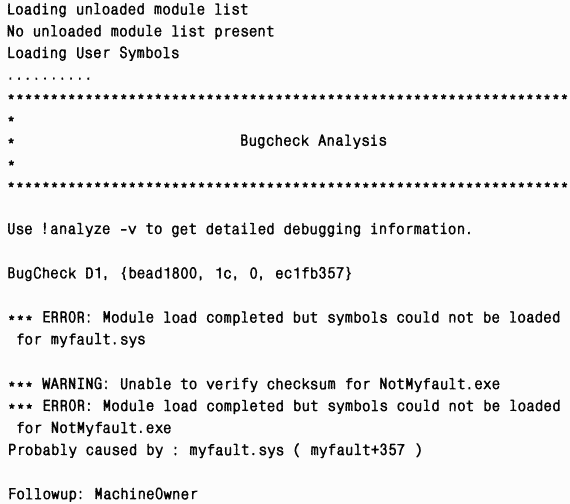

Загрузив в Kd аварийный дамп, сгенерированный при таком крахе, вы увидите следующие результаты:

Прежде всего следует заметить, что Kd сообщает об ошибках при загрузке символов для Myfault.sys и Notmyfault.exe. Этого можно было ожидать, поскольку файлы символов для них нельзя обнаружить по пути поиска файлов символов (который указывает на сервер символов Microsoft). Вы будете получать аналогичные ошибки для драйверов сторонних производителей и исполняемых файлов, не входящих в операционную систему.

Текст, содержащий результаты анализа, достаточно краток: показаны числовой стоп-код и контрольные параметры, далее идет строка «probably caused by». B ней указан драйвер, который, с точки зрения механизма анализа, является наиболее вероятной причиной ошибки. B данном случае наш драйвер попал на заметку, и эта строка указывает прямо на Myfault.sys, поэтому проводить анализ вручную нет нужды.

Строка «Followup», как правило, не несет полезной информации — эти данные используются в Microsoft, когда отладчик ищет имя модуля в файле Triage.ini, содержащемся в подкаталоге Triage установочного каталога Debugging Tools for Windows. B версии этого файла, используемой внутри Microsoft, перечислены разработчики или группы, которые должны анализировать крах системы, вызываемый тем или иным драйвером, и, если удалось найти разработчика или группу, соответствующее имя выводится в строке Followup.


Детальный анализ

Bo всех случаях, даже когда удалось выявить сбойный драйвер с помощью базового анализа аварийного дампа Notmyfault, нужно проводить детальный анализ командой:

!analyze — v

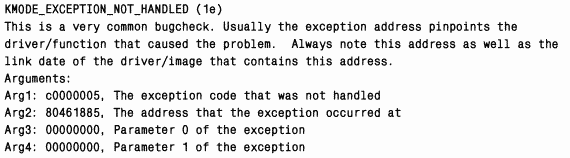

Первое очевидное отличие детального анализа и анализа по умолчанию состоит в том, что в первом случае выводится описание стоп-кода и его параметров. Ниже приведен вывод этой команды для того же дампа:

Таким образом, вам не придется открывать справочный файл, чтобы получить ту же информацию. Иногда выводимый текст содержит рекомендации по устранению неполадок — вы увидите такой пример в следующем разделе, где рассматривается углубленный анализ дампов.

Другая потенциально полезная информация, выводимая при детальном анализе — трассировочные данные стека потока, выполнявшегося в момент краха. Вот как она выглядит для того же дампа:

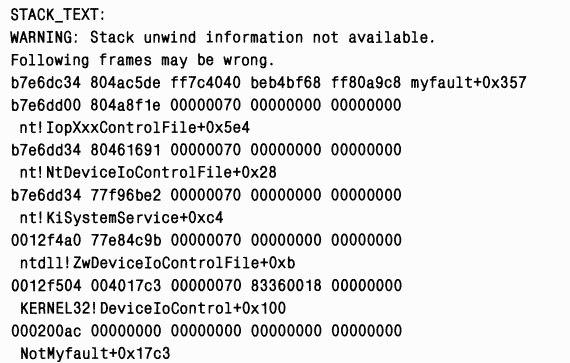

Приведенный выше стек показывает, что образ исполняемого файла Not-myfaul, показанный внизу, вызывал функцию DeviceIoControl в Kernel32.dll, которая в свою очередь вызвала ZwDeviceIoControlFile в Ntdl.dll, и т. д., пока система, наконец, не рухнула при выполнении инструкции в образе Myfault. Стеки вызовов, подобные этому, могут оказаться полезными, поскольку иногда причиной краха системы является то, что один драйвер передал другому неправильно отформатированные, поврежденные или недопустимые параметры. Драйвер, передавший некорректные данные, способные вызвать крах системы, можно выявить при анализе, просмотрев стек вызовов, из которого видно, что было обращение к другому драйверу B данном простом примере в стеке вызовов показан только драйвер myfault. (Модуль «nt» — это Ntoskrnl.)

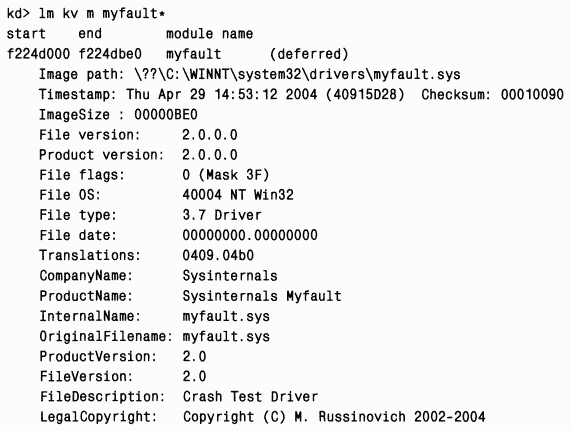

Если вам не известен драйвер, выявленный при анализе, выполните команду Im (аббревиатура от «list modules»), чтобы посмотреть информацию о версии драйвера. Укажите параметры k (kernel modules), v (verbose), m (match), а затем имя драйвера и символ подстановки:

Вы можете идентифицировать назначение драйвера по описанию, а также выяснить по версии файла и продукта, установлена ли у вас самая последняя версия. (Это можно определить, например, посетив сайт разработчика драйвера.) Если информация о версии отсутствует, например в момент краха соответствующая страница была выгружена из физической памяти, вы получите ее из свойств файла образа драйвера: просмотрите их с помощью Windows Explorer.


Средства анализа проблем, вызывающих крах

B предыдущем разделе, когда мы вызвали крах системы, выбрав параметр High IRQL Fault (Kernelmode) в Notmyfault, автоматический анализ дампа в отладчике не составил труда. Увы, в большинстве случаев исследовать крах системы с помощью отладчика сложно, а зачастую и невозможно. Существует несколько уровней верификации (с нарастающей степенью сложности и пропорциональным падением производительности системы), которые позволяют добиться того, чтобы вместо дампа, непригодного для анализа, генерировался дамп, пригодный для анализа. Если после настройки системы в соответствии с требованиями одного уровня и перезагрузки, вам не удалось выявить причину краха, попробуйте перейти на следующий уровень.

1. Если вы считаете, что крах системы может вызывать один или несколько драйверов, поскольку они были установлены в систему относительно недавно или их недавно обновили, или это следует из обстоятельств, при которых система терпит крах, то включите верификацию этих драйверов в Driver Verifier и выберите все режимы верификации, кроме имитации нехватки ресурсов.

2. Задайте тот же уровень верификации, но для всех неподписанных драйверов в системе. Или, если вы работаете с Windows 2000, в которой Driver Verifier не делает различий между подписанными и неподписанными драйверами, включите верификацию всех драйверов, поставляемых не Microsoft, а другими компаниями.

3. Задайте тот же уровень верификации, но для всех драйверов системы. Чтобы сохранить приемлемую производительность, можно разбить драйверы на группы и в промежутках между перезагрузками активизировать Driver Verifier для какой-то одной группы драйверов.


Очевидно, прежде чем тратить время и силы на изменение конфигурации системы и анализ аварийных дампов, стоит убедиться в том, что используются последние версии компонентов ядра и драйверов сторонних поставщиков, и при необходимости обновить их через Windows Update или напрямую через сайты производителей устройств.


ПРИМЕЧАНИЕ Если загрузка вашей системы стала невозможной из-за того, что Driver Verifier обнаруживает ошибку драйвера и вызывает крах системы, загрузите систему в безопасном режиме (в котором верификация отключена), запустите Driver Verifier и отключите параметры проверки.


B следующих разделах показывается, как с помощью Driver Verifier сделать так, чтобы вместо дампов, непригодных для отладки, создавались дампы, позволяющие решить проблему. Кроме того, почитайте справочный файл Debugging Tools, где есть руководства по методикам углубленной отладки.


Переполнение буфера и особый пул

Несомненно, что чаще всего причиной краха Windows является повреждение пула. Обычно оно вызывается ошибкой драйвера, в результате которой данные записываются до начала или за концом буфера, выделенного в пуле подкачиваемой или неподкачиваемой памяти. Структуры управления пулами (pool tracking structures) исполнительной системы располагаются с каждой стороны буфера и отделяют их друг от друга. Таким образом, подобные ошибки приводят к повреждению структур управления пулами, повреждению буферов других драйверов или и к тому, и к другому. Крах, вызванный повреждением пулов, практически невозможно исследовать с помощью отладчика, поскольку крах системы происходит при обращении к поврежденным данным, а не в момент их повреждения.


ПРИМЕЧАНИЕ Чтобы облегчить выявление этих трудноуловимых повреждений, в Windows XP Service Pack 2 (или выше) всегда выполняется проверка выхода за границы блока в пуле (pool-block tail checking). Поэтому переполнение буфера скорее всего тут же приведет к краху BAD_POOL_HEADER.


Вы можете вызвать крах, связанный с переполнением буфера, запустив Notmyfault и выбрав переключатель Buffer Overflow. B этом случае Myfault выделит память под буфер и перезапишет 40 байтов, идущих после буфера. Между щелчком кнопки Do Bug и крахом системы может пройти довольно много времени, возможно, вам даже придется задействовать пул, запустив какие-либо приложения. Это еще раз подчеркивает, что повреждение может не скоро привести к последствиям, влияющим на стабильность системы. Анализ аварийного дампа, полученного при такой ошибке, почти всегда показывает, что проблема связана с Ntoskrnl или каким-либо другим драйвером. И это демонстрирует бесполезность детального анализа при таком описании стоп-кода:

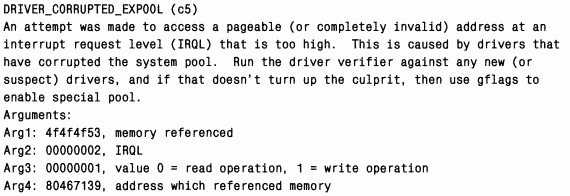

B описании стоп-кода рекомендуется запустить Driver Verifier для каждого нового или подозрительного драйвера или активизировать особый пул с помощью Gflags. B обоих случаях преследуется одна и та же цель: выявить потенциальное повреждение в момент, когда оно происходит, и вызвать крах системы так, чтобы при автоматическом анализе удалось обнаружить драйвер, вызвавший повреждение.

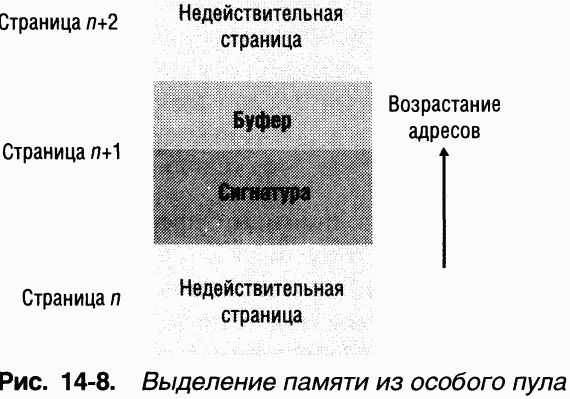

Если в Driver Verifier включен режим особого пула, проверяемые драйверы используют специальный пул вместо пула подкачиваемой или неподкачиваемой памяти во всех случаях, когда выделяется память для буферов размера, немного меньшего размера страницы. Буфер, память под который выделяется из особого пула, заключен между двумя недействительными страницами и по умолчанию выравнивается по верхней границе страницы. Кроме того, подпрограммы управления особым пулом заполняют неиспользуемое пространство страницы, содержащей буфер, по случайному шаблону. Ha рис. 14-8 показано, как выделяется память из особого пула.

Система обнаруживает любые переполнения буфера, содержащегося в странице, поскольку они приводят к ошибке страницы: происходит обращение к недействительной странице, которая идет за буфером. Сигнатура нужна, чтобы перехватывать выход за конец буфера в момент, когда драйвер освобождает буфер: при выходе за конец будет нарушена целостность шаблона, помещенного в эту область при выделении памяти под буфер.

Чтобы посмотреть, как с помощью особого пула вызвать крах системы, который легко диагностировать с помощью механизма автоматического анализа, запустите DriverVerifier Manager (Диспетчер проверки драйверов). В Windows 2000 перейдите на вкладку Settings (Параметры), введите myfault.sys в текстовое поле внизу страницы, предназначенное для задания дополнительных драйверов, установите флажок особого пула, сохраните изменения, выйдите из Driver Verifier Manager и перезагрузитесь. B Windows XP и Windows Server 2003 выберите Create Custom Settings (For Code Developers) [Создать не стандартные параметры (для кода программ)] на первой странице мастера, на второй — Select Individual Settings From A Full List (Выбрать параметры из списка), на третьей — Special Pool (Особый пул). Далее выберите Select Drivers From A List (Выберите имя драйвера из списка), а на странице, где перечислены типы драйверов, введите myfault.sys в диалоговом окне, открываемом после нажатия кнопки добавления незагруженных драйверов. (He ищите в этом диалоговом окне файл myfault.sys — просто введите его имя.) Затем отметьте драйвер myfault.sys, выйдите из мастера и перезагрузитесь.

Когда вы запустите Notmyfault и вызовете переполнение буфера, сразу же произойдет крах системы, а анализ дампа даст следующий результат:

Probably caused by: myfault.sys (myfault+3f1)

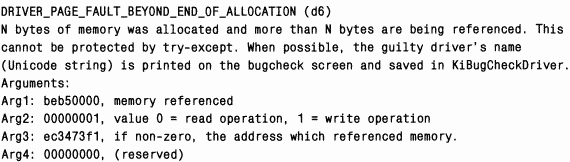

При детальном анализе вы получите следующее описание стоп-кода:

Благодаря особому пулу трудноуловимая ошибка немедленно проявила себя, и анализ стал тривиальным.


Перезапись кода и защита системного кода от записи

Драйвер, в котором из-за «бага» происходит повреждение или неправильная интерпретация его собственных структур данных, может обращаться к не принадлежащей ему памяти, воспринимая поврежденные данные как указатель на область памяти. Такой некорректный указатель может указывать на что угодно в адресном пространстве, в том числе на данные, принадлежащие другим драйверам, недействительные страницы памяти или на код других драйверов или ядра. Как и при переполнении буфера, драйвер, вызвавший повреждение данных, обычно не удается идентифицировать в момент, когда повреждение обнаруживается и происходит крах системы. Использование особого пула увеличивает вероятность выявления «багов», связанных с некорректными указателями, но не выявляет повреждение кода.

Если вы запустите Notmyfault и выберете переключатель Code Overwrite, драйвер Myfault повредит точку входа функции NtReadFile. Далее возможны два варианта. Если ваша система работает под управлением Windows 2000 и оснащена не более чем 127 Мб физической памяти или работает под управлением Windows XP или Windows Server 2003 и оснащена не более чем 255 Мб физической памяти, произойдет крах и анализ дампа укажет на Myfault.sys.

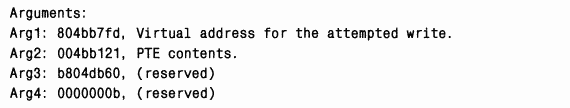

B описании стоп-кода, выводимом при детальном анализе, говорится, что драйвер Myfault попытался записать данные в память, доступную только для чтения:


ATTEMPTED_WRITE_TO_READONLY_MEMORY (be)

An attempt was made to write to readonly memory. The guilty driver is on the stack trace (and is typically the current instruction pointer). When possible, the guilty driver's name (Unicode string) is printed on the bugcheck screen and saved in KiBugCheckDriver.

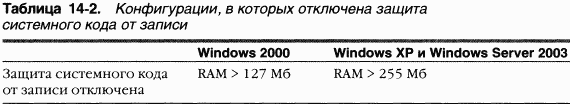

Однако, если у вас Windows 2000 и более 127 Мб памяти либо Windows XP или Windows Server 2003 и более 255 Мб памяти, произойдет крах другого типа, так как повреждение памяти сразу не проявится. Поскольку NtReadFile — широко используемая системная функция, к которой подсистема Windows обращается при считывании ввода с клавиатуры или от мыши, крах системы произойдет почти сразу же, как только какой-либо поток попытается выполнить поврежденный код. Возникнет ошибка из-за выполнения недопустимой инструкции. Анализ аварийного дампа, выполняемый в этом случае, может давать разные результаты, но они обязательно будут неправильными. Обычно механизм анализа приходит к выводу, что наиболее вероятными источниками ошибки являются Windows.sys или Ntoskrnl.exe. При таком крахе выводится следующее описание стоп-кода:

Разные конфигурации ведут себя по-разному в связи с тем, что в Windows 2000 введен механизм защиты системного кода от записи (system code write protection). B таблице 14-2 показано, в каких конфигурациях защита системного кода от записи не используется по умолчанию.

Если защита системного кода от записи включена, диспетчер памяти проецирует Ntoskrnl.exe, HAL и загрузочные драйверы как стандартные физические страницы (4 Кб для x86 и x64, 8 Кб для IA64). Поскольку при проецировании образов обеспечивается детализация с точностью до размера стандартной страницы, диспетчер памяти может защитить страницы, содержащие код, от записи и генерировать ошибку доступа при попытке их модификации (что вы и видели при первом крахе). Ho когда защита системного кода от записи отключена, диспетчер памяти использует при проецировании Ntoskrnl.exe большие страницы (4 Мб для x86 или 16 Мб для IA64 и x64). Taкой режим по умолчанию действует в Windows 2000 при наличии более чем 127 Мб памяти, а в Windows XP или Windows Server 2003 — при наличии более чем 255 Мб памяти. Диспетчер памяти не может защитить код, поскольку код и данные могут находиться на одной странице.

Если защита системного кода от записи отключена и при анализе аварийного дампа сообщается о маловероятных причинах краха или если вы подозреваете, что произошло повреждение кода, следует включить защиту. Для этого проще всего включить проверку хотя бы одного драйвера с помощью Driver Verifier. Кроме того, можно включить защиту вручную, добавив два параметра в раздел реестра HKLM\System\CurrentControlSet\Control\Session Manager\Memory Management. Сначала укажите максимально возможное значение для объема памяти, начиная с которого диспетчер памяти использует при проецировании Ntoskrnl.exe большие страницы вместо стандартных. Создайте параметр LargePageMinimum типа DWORD, присвойте ему значение 0xFFFFFFFF. Добавьте еще один параметр типа DWORD — Enforce-WriteProtection — и присвойте ему значение 1. Чтобы изменения вступили в силу, перезагрузите компьютер.


ПРИМЕЧАНИЕ Когда отладчик имеет доступ к файлам образов, включенным в аварийный дамп, при анализе на внутреннем уровне выполняется команда отладчика!chkimg, которая проверяет, совпадает ли копия образа в аварийном дампе с образом на диске, и сообщает о различиях. Заметьте: если вы активизируете Driver Verifier, chkimg обязательно обнаружит различия при сравнении с файлом Ntoskrnl.exe.


Углубленный анализ аварийных дампов

B предыдущем разделе рассказывалось о том, как с помощью Driver Verifier получать аварийные дампы, автоматический анализ которых может решить проблему. Тем не менее, возможны случаи, когда невозможно добиться, чтобы система сгенерировала дамп, который легко проанализировать. B таких случаях нужен анализ вручную, чтобы попытаться определить, в чем заключается проблема.

C помощью команды отладчика !process 0 0 посмотрите, какие процессы выполняются, и убедитесь, что вам понятно назначение каждого из них. Попробуйте завершить или удалить приложения и сервисы, без которых можно обойтись.

C помощью команды Im с параметром kv выведите список загруженных драйверов режима ядра. Убедитесь, что вам понятно назначение каждого из драйверов сторонних поставщиков и что вы используете самые последние версии.

C помощью команды !vm проверьте, не исчерпаны ли виртуальная память системы, пул подкачиваемой памяти и пул неподкачиваемой памяти. Если исчерпана виртуальная память, объем переданных страниц будет близок к пределу. B этом случае попытайтесь выявить потенциальную утечку памяти: просмотрите список процессов и выберите те из них, которым передано много памяти. Если исчерпан пул подкачиваемой или неподкачиваемой памяти (т. е. объем занятой памяти близок к максимуму), см. эксперимент «Анализ утечки памяти в пуле» в главе 7.


Существуют и другие отладочные команды, которые могут оказаться полезными, но для их применения нужны более глубокие знания. Одной из таких команд является /irp. B следующем разделе показано, как с ее помощью идентифицировать подозрительные драйверы.


Засорение стека

Переполнение или засорение стека (stack trashing) вызывается ошибками, связанными с выходом за конец или начало буфера. Однако в таких случаях буфер находится не в пуле, а в стеке потока, выполняющего ошибочный код. Ошибки этого типа также трудны в отладке, поскольку стек играет важную роль при любом анализе аварийного дампа.

Когда вы запускаете Notmyfault и выбираете Stack Trash, драйвер Myfault переполняет буфер, память под который выделена в стеке потока, где выполняется код драйвера. Myfault пытается вернуть управление вызвавшей его функции Ntoskrnl и считывает из стека адрес возврата, с которого должно продолжиться выполнение. Однако этот адрес поврежден при переполнении буфера стека, поэтому поток продолжает выполнение с какого-то другого адреса, может быть, даже не содержащего код. Когда поток попытается выполнить недопустимую инструкцию процессора или обратится к недопустимой области памяти, будет сгенерировано исключение и произойдет крах системы.

B различных случаях краха анализ аварийного дампа, проводимый при переполнении стека, будет указывать на разные драйверы, но стоп-код всегда будет одним и тем же — KMODE_EXCEPTION_NOT_HANDLED. Если вы выполните детальный (verbose) анализ, трассировочная информация для стека будет выглядеть так:


STACK_TEXT:

b7bOebd4 00000000 00000000 00000000 00000000 0x0


Это объясняется тем, что мы перезаписываем стек нулями. K сожалению, такие механизмы, как особый пул и защита системного кода от записи, не позволяют выявлять «баги» этого типа. Придется выполнять анализ вручную, по косвенным признакам определяя, какой драйвер выполнялся в момент повреждения стека. Один из возможных вариантов — исследовать IRP-паке-ты, с которыми работает поток, выполняемый в момент засорения стека. Когда поток передает запрос ввода-вывода, диспетчер ввода-вывода записывает указатель на соответствующий IRP в список Irp, хранящийся в структуре ETHREAD потока. Команда отладчика /thread выводит дамп этого списка для заданного потока. (Если адрес объекта «поток» не указан, команда !thread выводит дамп для текущего потока, выполняемого процессором.) Затем IRP можно изучить с помощью команды !irp\

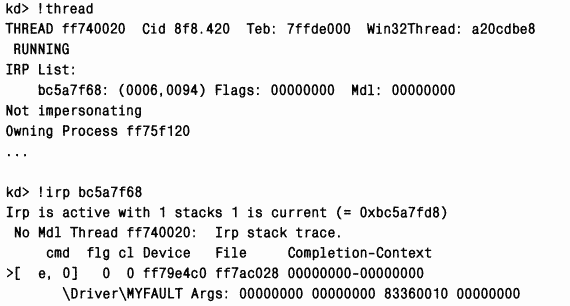

Вывод показывает, что текущий и единственный фрагмент стека для IRP (обозначенный префиксом «›») принадлежит драйверу Myfault. Если бы это было на практике, далее следовало бы убедиться, что установлена последняя версия драйвера, и, если это не так, установить новую версию. Если это не помогло, нужно было бы активизировать Driver Verifier для данного драйвера (включив все режимы, кроме имитации нехватки памяти).


Зависание или отсутствие отклика системы

Если система перестает отвечать (т. е. не реагирует на ввод с клавиатуры или мыши, курсор мыши не перемещается или вы можете перемещать курсор, но система не реагирует на щелчки), говорят, что система зависла. Существует несколько возможных причин зависания системы:

при обращении к драйверу устройства ISR (interrupt service routine) или DPC не вернула управление;

поток с высоким приоритетом (выполняемый в режиме реального времени) вытеснил потоки ввода данных в подсистему управления окнами (windowing system);

произошла взаимная блокировка при выполнении кода в режиме ядра (два потока или процессора удерживают ресурсы, нужные друг другу, причем ни один из них не освобождает свой ресурс).


Если вы работаете с Windows XP или Windows Server 2003, то можете выявлять взаимные блокировки, используя одну из функций Driver Verifier — обнаружение взаимных блокировок (deadlock detection). При обнаружении взаимных блокировок ведется наблюдение за спин-блокировками (spin locks), быстрыми и обычными мьютексами и выявляются закономерности, которые могут приводить к взаимной блокировке. (Информацию об этих и других синхронизирующих примитивах см. в главе 3.) Если обнаружена такая ситуация, Driver Verifier вызывает крах системы, указывая, какой драйвер является причиной взаимной блокировки. Простейшая форма взаимной блокировки — каждый из двух потоков удерживает некий ресурс, нужный другому потоку, при этом ни один из них не освобождает свой ресурс и ждет освобождения другого ресурса. Если вы используете Windows XP или Windows Server 2003, первое, что нужно сделать для устранения зависаний системы, — включить обнаружение взаимных блокировок для подозрительных драйверов, затем для неподписанных драйверов, а затем для всех драйверов. B этом режиме следует работать до тех пор, пока не произойдет крах системы, который позволит выявить драйвер, вызывающий взаимную блокировку.

Если вы используете Windows 2000 или если вы проверили все драйверы, а система продолжает зависать, то должны либо вручную вызвать крах зависшей системы и проанализировать полученный в результате дамп, либо исследовать систему с помощью отладчика ядра.

Итак, есть два подхода к исследованию зависающей системы, позволяющие выявить драйвер или компонент, который вызывает зависания. Первый — вызвать крах зависшей системы и надеяться, что будет получен дамп, который удастся проанализировать. Второй — исследовать систему с помощью отладчика ядра и проанализировать работу системы. И при том, и при другом подходе необходимы предварительная настройка и перезагрузка. Чтобы выявить и устранить причину зависания, в обоих случаях выполняется одно и то же исследование состояния системы.

Чтобы вручную вызвать крах зависшей системы, сначала добавьте в реестр параметр HKLM\System\CurrentControlSet\Services\i8042prt\Parameters\ CrashOnCtrlScroll типа DWORD со значением 1. После перезагрузки порт-драйвер i8042, который является драйвером порта ввода с PS/2-клавиатуры, будет наблюдать за нажатиями клавиш в своей ISR (об ISR подробно рассказывается в главе 3) и отслеживать двукратное нажатие клавиши Scroll Lock при нажатой правой клавише Ctrl. Обнаружив такую последовательность нажатий, драйвер вызывает функцию KeBugCheckEx со стоп-кодом MANUALLY_INITIATED_CRASH (0xE2), указывающим, что крах инициирован пользователем вручную. Когда система перезагрузится, откройте аварийный дамп и с помощью методик, описанных выше, попробуйте установить, почему система зависла (например, определите, какой поток выполнялся, когда система зависла, попытайтесь понять, что произошло, проанализировав стек ядра и т. д.). Заметьте: этот подход работает в большинстве случаев зависания систем, но не годится, когда ISR порт-драйвера i8042 не выполняется. (Эта ISR не выполняется, если все процессоры зависли из-за того, что их IRQL выше, чем IRQL у ISR, или если повреждение системных структур данных затронуло код либо данные, используемые при обработке прерываний.)


ПРИМЕЧАНИЕ Вызов краха зависшей системы вручную на основе функциональности порт-драйвера i8042 невозможен при использовании USB-клавиатур. Этот подход работает только в случае PS/2-клавиатур.


Еще один способ вручную вызвать крах системы — использовать встроенную кнопку «crash». (Она имеется на некоторых серверах класса «high end».) Тогда, чтобы инициировать крах, материнская плата системы генерирует NMI (немаскируемое прерывание). Чтобы активизировать эту функцию, задайте значение 1 для содержащегося в реестре DWORD-параметра HKLM\ System\CurrentControlSet\Control\CrashControl\NMICrashDump. B этом случае при нажатии кнопки «crash» в системе будет генерироваться NMI, и обработчик NMI-прерываний ядра вызовет KeBugCbeckEx. Такой подход более универсален, чем применение порт-драйвера i8042, поскольку IRQL у NMI всегда выше, чем у прерывания порт-драйвера i8042. Дополнительные сведения см. по ссылке http://www.microsoft.com/platform/proc/dmpsw.asp.

Если сгенерировать аварийный дамп вручную нельзя, попытайтесь исследовать зависшую систему. Прежде всего загрузите систему в отладочном режиме. Это можно сделать двумя способами. Нажмите клавишу F8 во время загрузки и выберите Debugging Mode (Режим отладки) или добавьте запись, задающую загрузку в отладочном режиме, в файл Boot.ini: скопируйте запись, которая уже имеется в файле Boot.ini системы, и добавьте ключ /DEBUG. При нажатии F8 система будет использовать соединение по умолчанию (последовательный порт COM2 и скорость 19200 бод). При использовании режима /DEBUG вы должны будете настроить механизм соединения между хост-системой, на которой выполняется отладчик ядра, и целевой системой, загружаемой в отладочном режиме, и задать ключи /Debugport и /Baudrate, соответствующие типу соединения. Доступно два типа соединения: нуль-модемный кабель, соединяющий последовательные порты, или (в системах Windows XP и Windows Server 2003) кабель IEEE 1394 (Firewire), подключенный к порту 1394 каждой системы. Подробности настройки хост-системы и целевой системы для отладки ядра см. в справочном файле Windows Debugging Tools.

При загрузке в отладочном режиме система загружает отладчик ядра и готовит его к соединению с отладчиком ядра, выполняемом на другом компьютере, подключенном по нуль-модемному кабелю или по IEEE 1394. Заметьте: присутствие отладчика ядра не влияет на производительность. Когда система зависнет, запустите отладчик Windbg или Kd на подключенной системе, установите соединение между отладчиками ядра и выполните отладку кода зависшей системы. Такой подход не сработает, если прерывания отключены или если поврежден код отладчика ядра.


ПРИМЕЧАНИЕ Загрузка системы в отладочном режиме не влияет на производительность, если эта система не соединена с другой. Однако этого нельзя сказать о системе, настроенной на автоматическую перезагрузку после краха: если при загрузке системы включена отладка ядра, то после краха системы отладчик ядра будет ожидать соединения с другой системой.


При выполнении анализа можно не оставлять систему в остановленном состоянии, а с помощью команды отладчика .dump создать файл аварийного дампа на хост-компьютере отладки. Затем перезагрузить зависшую систему и проанализировать аварийный дамп в автономном режиме (или отправить его в Microsoft). Заметьте: это может занять много времени, если вы используете нуль-модемный кабель (по сравнению с более скоростным соединением 1394), поэтому можно получить только минидамп командой .dump /т. Если целевой компьютер способен записать аварийный дамп, можно заставить его сделать это, введя в отладчике команду .crash. Тогда целевой компьютер создаст дамп на своем локальном жестком диске, и вы сможете посмотреть дамп после перезагрузки системы.

Зависание можно вызвать, запустив Notmyfault и выбрав параметр Hang. Тогда драйвер Myfault поставит в очередь DPC, выполняющую бесконечный цикл для каждого процессора системы. Поскольку при выполнении DPC-функ-ций IRQL процессора имеет уровень «DPC/dispatch», ISR клавиатуры будет реагировать на последовательность нажатий клавиш, вызывающую крах.

Когда вы приступили к отладке зависшей системы или загрузили в отладчик дамп, который вручную сгенерировали для зависшей системы, следует выполнить команду !analyze с параметром — hang. Тогда отладчик проанализирует блокировки системы и попытается определить, не произошла ли взаимная блокировка, и, если да, то какой драйвер или драйверы в ней участвуют. Однако, если зависание аналогично вызванному программой Notmyfault, команда !analyze не сообщит ничего полезного.

Если команда !analyze не помогла решить проблему, выполните команды !thread и !process в каждом из контекстов процессоров для дампа. (Для переключения между контекстами процессоров используйте команду ~, например ~1 переключает в контекст процессора 1.) Если поток, вызвавший зависание системы, выполняет бесконечный цикл на уровне IRQL «DPC/dispatch» или выше, вы увидите модуль драйвера, в котором это происходит, в трассировочной информации стека, выводимой командой !thread. Если зависание системы вызвано программой Notmyfault, трассировочная информация стека, получаемая по аварийному дампу системы, выглядит так:

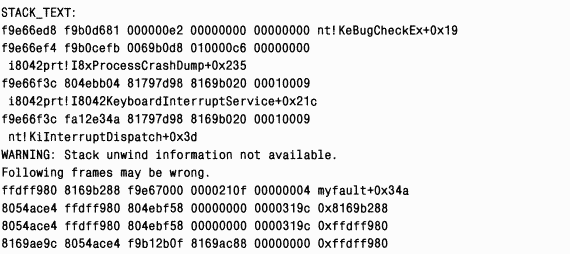

Первые несколько строк трассировочной информации стека относятся к подпрограммам, вызванным, когда вы нажали клавиши, по которым порт-драйвер i8042 вызывает крах системы. Присутствие драйвера Myfault означает, что зависание системы могло произойти из-за него.

Еще одна команда, которая может оказаться полезной, — !locks; она выводит состояние всех блокировок ресурсов исполнительной системы. По умолчанию команда показывает только спорные ресурсы, т. е. ресурсы, на владение которыми претендуют минимум два потока. Исследуйте стеки потоков, владеющих такими ресурсами, с помощью команды !thread, и посмотрите, какому драйверу они могут принадлежать.


Если аварийного дампа нет

B этом разделе мы рассмотрим, как устранять неполадки в системах, которые по каким-либо причинам не записывают аварийный дамп. Аварийный дамп может не записываться из-за того, что размер страничного файла на загрузочном томе слишком мал, чтобы вместить дамп, или из-за того, что на диске недостаточно места, чтобы извлечь дамп после перезагрузки. Эти две причины легко устранить, увеличив размер страничного файла или задав при настройке, что дамп сохраняется на томе, где достаточно места.

Третьей причиной, по которой аварийный дамп не записывается, может быть то, что код ядра и структуры данных, необходимые для записи аварийного дампа, повреждены при крахе. Как уже говорилось, для этих данных подсчитывается контрольная сумма, и, если при крахе обнаружено несовпадение контрольных сумм, система даже не пытается сохранить аварийный дамп (чтобы не рисковать данными на диске). Поэтому в таком случае нужно отслеживать момент краха системы и пытаться определить причину краха.

Наконец, еще одна причина в том, что дисковая подсистема не может обрабатывать запросы записи на диск (ситуация, которая сама по себе может вызвать сбой системы). Такая ситуация возникает, если произошел аппаратный сбой контроллера дисков или поврежден кабель жесткого диска.

Одно из простых решений — отключить параметр Automatically Restart (Выполнить автоматическую перезагрузку) в параметрах Startup And Recovery (Загрузка и восстановление), чтобы можно было изучать «синий экран» с консоли. Однако текст «синего экрана» позволяет выявить причины краха системы только в самых простых случаях.

Для более глубокого анализа необходимо с помощью отладчика ядра исследовать поведение системы в момент краха. Для этого загрузите систему в отладочном режиме, о котором рассказывалось в предыдущем разделе. Когда происходит крах системы, загруженной в отладочном режиме, она не выводит «синий экран» и не пытается записать дамп, а ожидает соединения с отладчиком ядра, выполняемым на хост-системе. Поэтому можно увидеть, что вызвало причину краха, и, вполне вероятно, провести некий базовый анализ с помощью команд отладчика ядра, описанных ранее. Как говорилось в предыдущем разделе, команда отладчика позволяет сохранить копию памяти системы, потерпевшей крах, для дальнейшей отладки, что даст возможность перезагрузить эту систему и вести отладку в автономном режиме.


ЭКСПЕРИМЕНТ: экранная заставка Blue Screen

Отличный способ вспомнить, как выглядит «синий экран», или подшутить над своими друзьями и коллегами — запустить экранную заставку Sysinternals Blue Screen, которую можно скачать с сайта wwwsysinter nah.com. Она точно имитирует «синий экран» для той версии Windows, в которой вы работаете, и выводит системную информацию (например, список загруженных драйверов), соответствующую действительности. Кроме того, она имитирует автоматическую перезагрузку, показывая экран запуска Windows. Заметьте: в отличие от других экранных заставок, исчезающих при перемещении мыши, Blue Screen требует нажатия клавиши.

C помощью утилиты Psexec с сайта Sysinternals вы даже можете запустить экранную заставку на другой системе, выполнив команду:

psexec \\computername — i — d "c: \sysinternals bluescreen.scr" — s


Для этого у вас должны быть административные привилегии на удаленной системе. (C помощью ключей — и и — p утилиты Psexec можно задать другие удостоверения защиты.) Проверьте, есть ли у ваших коллег чувство юмора!
