  • 12. Четырехполюсники и пассивные фильтры

    В некоторых случаях схема может быть представлена в виде «черного ящика», имеющего два входных и два выходных полюса. Компоненты внутри могут быть либо неизвестны, либо не нужны для схемотехнического анализа, который необходимо выполнить. Такие схемы называются четырехполюсниками могут представлять собой набор резисторов, линию электропередачи, фильтр и т.п. Они могут даже содержать активные элементы.

    Параметры четырехполюсников

    Четырехполюсники имеют два входных полюса со стороны источника сигнала и два выходных полюса со стороны нагрузки. Для анализа этих цепей можно сначала узнать набор параметров, определяющих цепь, а затем использовать уравнения, составленные исходя из этих параметров. Этот метод анализа особенно полезен, когда изменяются источник сигнала и нагрузка, а сам четырехполюсник остается неизменным. Мы рассмотрим различные примеры, применяя для описания четырехполюсников параметры y, z, h и ABCD.

    Определение y-параметров

    Базовые уравнения для определения параметров проводимости четырехполюсника:

    I1 = y11V1 + y12V2;

    I2 = y21V1 + y22V2.

    Рис. 12.1. Четырехполюсник


    На рис. 12.1 представлен четырехполюсник с условными направлениями токов и напряжений. Проводимости в сомножителях, содержащих V1, можно вычислить при V2=0 из выражений:

    Таким образом, у11 определяется как отношение I1 к V1 при V2=0, а у12 — как отношение I2 к V1 при V2=0. Аналогично

    Эти y-параметры называются параметрами проводимости короткого замыкания четырехполюсника (short-circuit admittance parameters) и могут быть найдены с помощью PSpice. В качестве примера рассмотрим простую цепь, состоящую из резисторов.

    На рис. 12.2 показана Т-образная схема, состоящая из трех резисторов. Чтобы найти у11 и y21 закоротим выход четырехполюсника (полюсы справа), обеспечив тем самым условие V2=0. На вход четырехполюсника подадим напряжение V1=1 В. Входной файл при этом имеет вид:

    Input and Transfer Admittances

    V1 1 0 1V

    R1 1 2 12

    R2 0 2 3

    R3 2 0 6

    .DC V1 1V 1V 1V

    .ОРТ nopage

    .PRINT DC I(R1) I(R2); для y11 and y21

    .END

    Рис. 12.2. Т-образная схема замещения


    Обратите внимание, что в команде, описывающей резистор R2, узлы записаны в следующем порядке: 0, 2. Тем самым задается направление для тока I2, показанное на рис. 12.3. Проведите анализ на PSpice, чтобы найти I1 и I2. В результате вы получите

    I(R1) = 71,43 мА и I(R2) = -47,62 мА.

    Рис. 12.3. Т-образная схема с короткозамкнутым выходом


    Поскольку напряжение V1 выбрано равным 1 В, значение I1 численно равно проводимости у11, а значение I2 численно равно проводимости у21. Следовательно,

    y11 = 71,43 мс и у21 = -47,62 мс.

    Остальные y-параметры могут быть найдены при подаче со стороны выхода напряжения V2=1 В и при V1=0. Последнее условие выполняется при коротком замыкании на входе. Входной файл:

    Output and Transfer Admittances

    V2 2 0 1V

    R1 0 1 12

    R2 2 1 3

    R3 1 0 6

    .DC V2 1V 1V 1V

    .OPT nopage

    .PRINT DC I(R1) I(R2); для y12 and y22 .END

    Поскольку напряжение V2 выбрано равным 1 В, значение I1, численно равно проводимости у12, а значение I2 численно равно проводимости у22. Проведите анализ и убедитесь, что

    у12 = -47,62 мс и у22 = 142,9 мс.

    Обратите внимание, что у12 = у21 и, следовательно, четырехполюсник является симметричным.

    Отрицательные знаки для проводимостей у12=у21 не несут в себе какого-либо физического смысла, поскольку y-параметры не отражают свойств физических элементов. Однако легко показать, что П-образная схема на рис. 12.4 эквивалентна четырёхполюснику, описываемому y-параметрами, и поэтому она эквивалентна исходной схеме, заключенной в «черном ящике», какой бы она ни была. В нашем примере

    yа = y21 + y21 = 23,81 мс;

    yb = y22 + y12 = 95,28 мс;

    yс = -y12 = 47,62 мс.

    При этом реальные проводимости в схеме на рис. 12.4 положительны.

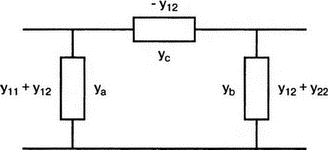

    Рис. 12.4. Схема замещения для y-параметров


    Если преобразовать y-параметры в z-параметры (для нашего случая в r-параметры), вычислив обратные величины, то получим za=42 Ом, zb=10,5 Ом и zc=21 Ом.

    Другая схема замещения, содержащая y-параметры, показана на рис. 12.5. В ней используются два зависимых источника тока, управляемых напряжением (ИТУН/VDCS), и она следует непосредственно из исходных уравнений для y-параметров. Вспомним, что команда, предназначенная для введения во входной файл таких источников, должна начинаться с символа G.

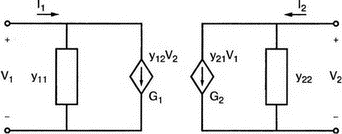

    Рис. 12.5. Схема замещения для y-параметров на базе зависимого источника

    Использование y-параметров для расчета схем

    Вызывает затруднения практическое использование y-параметров в типичной ситуации, когда к четырехполюснику, для которого были найдены y-параметры, подключаются неидеальный источник напряжения и резистор нагрузки (рис. 12.6). Уравнения, которые определяют y-параметры, можно непосредственно использовать, когда известны напряжения V1, и V2, но с их помощью трудно найти напряжение нагрузки V2 и ток нагрузки I2. Анализ показывает, что для рассматриваемого случая справедливо уравнение:

    где Gs=1/Rs и GL=1/RL. Используйте y-параметры из предшествующего примера наряду с Vs=10 В, Rs=5 Ом и R1=10 Ом, чтобы найти V2/Vs. Убедитесь, что в результате получится V2/Vs=0,1496. Проведя анализ на PSpice для схемы рис. 12.7, получите то же значение для отношения V(4)/Vs= 0,1496. Входной файл для этой схемы создайте самостоятельно.

    Рис. 12.6. Практическая схема с источником и нагрузкой

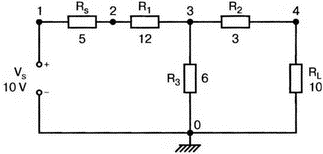

    Рис. 12.7. Т-образная схема с источником и нагрузкой

    Y-параметры для цепей с независимыми источниками

    Предыдущий пример достаточно просто решить, применяя обычные аналитические методы, но для более сложных схем явными становятся преимущества PSpice. В следующем примере (рис. 12.8) в состав схемы входит зависимый источник тока. Чтобы найти у11 и у21, выход необходимо замкнуть накоротко, но чтобы сделать возможным измерение I2, короткое замыкание осуществляется источником с нулевым напряжением (рис. 12.9). Входной файл:

    Input and Transfer Admittances with Dependent Source

    V1 1 0 1V

    F 3 2 V1 -3

    V0 0 3 0V

    R1 1 2 4

    R2 2 0 2

    R3 2 3 2

    .DC V1 1V 1V 1V

    .OPT nopage

    .PRINT DC I(R1) I(V0); чтобы найти I1 и I2

    .END

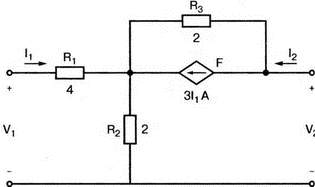

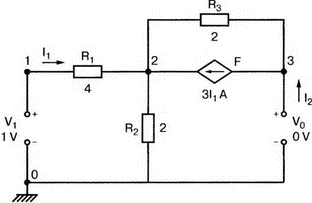

    Рис. 12.8. Схема с зависимым источником


    Рис. 12.9. Схема с короткозамкнутым выходом


    Входным током I1 будет ток через R1, а выходным током I2 — ток через V0. Проведите анализ и убедитесь, что

    I(R1) = 125 мА и I(V0) = 125 мА.

    Поскольку входное напряжение равно 1 В, эти токи численно равны соответствующим проводимостям, поэтому

    y11 = 125 мС и у21 = 125 мС.

    Чтобы найти у11 и у22, на выход подключается источник напряжения V2, а вход закорачивается источником V0 с нулевым напряжением, как показано на рис. 12.10. Входной файл:

    Output and Transfer Admittances with Dependent Source

    V2 2 0 1V

    F 2 1 V0 -3

    V0 1a 0 1V

    R1 1a 1 4

    R2 1 0 2

    R3 1 2 2

    .DC V2 1V 1V 1V

    .OPT nopage

    .PRINT DC I(R1) I(V2); для определения токов I1 и I2

    .END

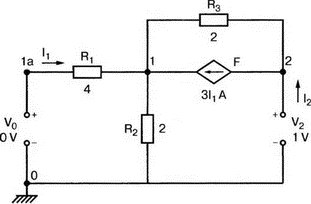

    Рис. 12.10. Схема с короткозамкнутым входом


    Проведите анализ и убедитесь, что:

    I(R1) = -62,5 мА и I(V2) = -187,5 мА,

    что дает для проводимостей значения

    у12 = –62,5 мС и у22 = 187,5 мС.

    Обратите внимание, что проводимость у22 положительна, хотя ток I(V2) отрицателен. Рассмотрите схему, чтобы обнаружить причину этого.

    Полные сопротивления в режиме холостого хода

    Если в качестве независимых переменных выбрать токи четырехполюсника, можно записать следующие уравнения:

    V1 = z11I1 + z12I2;

    V2 = z21V1 + z22I2;

    из которых следует, что

    Чтобы показать, как в этом случае используется PSpice, рассмотрим простую П-образную цепь, приведенную на рис. 12.11. Для определения z11 и z12 при разомкнутом выходе (I2=0) на вход схемы подключается источник тока I1=1 А. Входной файл:

    Finding Open-Circuit Impedance Parameters z11 and z21

    I1 0 1 1A

    R1 1 0 42

    R2 1 2 21

    R3 2 0 10.5

    .TF V(2) I1

    .END

    Рис. 12.11. T-образная схема


    Проведя анализ, вы получите следующую запись в выходном файле:

    INPUT RESISTANCE AT I1 = 18 Ω[5],

    из которой следует, что z11 = 18 Ом. Выходной файл показывает также V(2)=6 В. Так как входной ток в 1 А численно равен передаточному сопротивлению, z21=6 Ом. В выходном файле имеется также запись:

    OUTPUT RESISTANCE AT V(2) = 9 Ω[6].

    Поскольку входной источник является независимым источником тока, при вычислении выходного сопротивления на PSpice вход схемы считается разомкнутым. Следовательно, z22=9 Ом.

    Нам осталось найти последний z-параметр: z12. Так как наш четырехполюсник симметричен, z12=z21=6 Ом. В качестве упражнения проверьте значения z12 и z22, подключив источник тока в 1 А к выходу четырехполюсника при разомкнутом входе.

    Z-параметры не отражают физических свойств каких-либо элементов схемы замещения. Однако легко показать, что Т-образная схема на рис. 12.12 содержит компоненты, просто выражаемые через z-параметры, и, таким образом эквивалентна первоначальному четырехполюснику. Для рассмотренного нами примера

    za = z11 – z12 =12 Ом;

    zb = z22 – z12 = 3 Ом;

    zc = z12 = 6 Ом.

    Рис. 12.12. Эквивалентная схема для z-параметров


    Чтобы представить четырехполюсник в z-параметрах, может использоваться другая схема. Она содержит два источника напряжения, управляемых током (рис. 12.13).

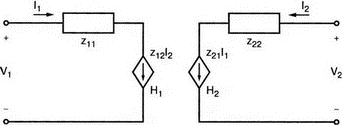

    Рис. 12.13. Схема замещения для z-параметров на базе зависимого источника

    Z-параметры для цепей переменного тока

    Z-параметры для схемы переменного тока, подобной показанной на рис. 12.14, могут быть найдены с использованием PSpice. Мы найдем параметры холостого хода для этой схемы при частоте f=500 Гц. Удобно использовать источник тока в 1 А с нулевым фазовым углом на входе схемы. Входной файл:

    Find z parameters for ас circuit

    I1 0 1 an 1А

    R1 1 3 20

    R2 4 2 10

    R3 3 0 50

    L1 1 4 6366mH

    C1 3 2 12.73uF

    C2 3 0 3.183uF

    .ac lin 1 500Hz 500Hz

    .OPT nopage

    .PRINT

    .ac v(1) vp(1)

    .END

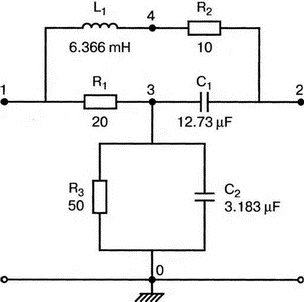

    Рис. 12.14. Схема на переменном токе


    Проведите анализ и убедитесь, что

    V(1) = 5,199Е+01; VP(1) = -2,523Е+01; V(2) = -5,600Е+01;

    VP(2) = -4,030Е+01,

    откуда z11=52∠-25,23° Ом и z21=56∠-40,30° Ом.

    Для нахождения других z-параметров подключим источник тока I2 в 1 А к выходу четырехполюсника. Входной файл не показан, так как он подобен предыдущему, но вы должны выполнить анализ и убедиться, что в результате получается

    V(1) = 5,600Е+01; VP(1) = -4,030Е+01;

    V(2) = 7,325Е+01; VP(2) = -3,463Е+01,

    откуда z12=56∠-40,30° Ом и z22=73,25∠-34,63° Ом.

    Поскольку используются только линейные элементы, схема симметрична и z12=z21.

    Использование z-параметров для расчета схем

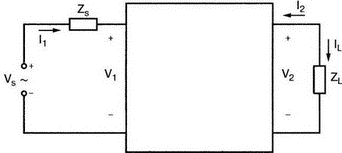

    Рис. 12.15. Схема с источником и нагрузкой


    Типичная схема имеет неидеальный источник с полным внутренним сопротивлением на входе и полное сопротивление нагрузки, подключенное к выходу (рис. 12.15). Можно показать, что

    Некоторые из задач, приведенных в конце этой главы, связаны с использованием этого и подобных уравнений.

    Параметры ABCD

    Еще одну группу параметров, которая широко используется при анализе силовых устройств, образуют параметры ABCD. Они основаны на уравнениях:

    V1 = AV2BI2;

    I1 = CV2DI2.

    Знак «минус» используется, чтобы согласовать эти уравнения с уравнениями для других параметров четырехполюсников, в которых ток I2 направлен к положительному полюсу четырехполюсника, а не нагрузки, как в последнем случае. Из основных уравнений следует, что

    Таким образом, мы видим, что параметры А и С получены в режиме холостого хода на выходе четырехполюсника, а параметры В и D — при коротком замыкании выхода.

    Линия передачи энергии часто представляется как последовательность Т-образных секций, подобных приведенной на рис. 12.16, где полное сопротивление последовательно включенной цепочки отображается индуктивностью и сопротивлением, а полное сопротивление параллельно подключенной цепочки — сопротивлением и емкостью. Чтобы найти параметры А и С, необходимо подать на вход напряжение 1 В с частотой 60 Гц при разомкнутом выходе. Входной файл:

    Circuit to find A and N parameters

    V1 1 0 ас 1V

    L1 1 2а 0.24525Н

    R1 2а 3 19.35

    R3 3 0 4444

    С1 3 0 3.06uF

    .ас LIN 1 60Hz 60Hz

    .ОРТ nopage

    .PRINT ас v(3) vp(3) i(R1) ip(R1)

    .END

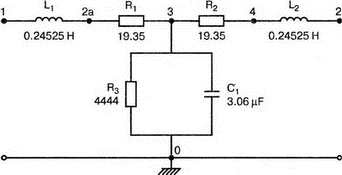

    Рис. 12.16. Т-образная секция линии передачи


    Элементы R2 и С2 не отражены в этом файле, так как цепь, в которую они включены, разомкнута. При этом напряжение V3 будет равно искомому напряжению V2. Проведите анализ, который должен дать

    V(3) = 1,113Е+00; VP(3) = -2,750Е+00;

    I(R1) = 1,308Е-03; IP(R1) = 7,621Е+01.

    Вычислив теперь отношение A = V1|V2 с помощью калькулятора, получим А=0,8985∠-2,75°. Параметр С определим из отношения I1|V2. Его значение равно 1,175∠-78,95° мС.

    Параметры В и D найдем, подключив на вход источник напряжения в 1 В при короткозамкнутом выходе. Входной файл для такого опыта:

    Circuit to find A and D parameters

    V1 1 0 ас 1V

    L1 1 2a 0.24525H

    R1 2a 3 19.35

    R2 4 3 19.35

    L2 0 4 0.24525H

    R3 3 0 4444

    C1 3 0 3.06uF

    .ac LIN 1 60Hz bOBz

    .OPT nopage

    .PRINT ac i(R2) ip(R2) i(R1) ip(R1)

    .END

    Выходной файл дает:

    I(R2) = 5,577E-03; IP(R2) = 1.005E+01;

    I(R1) = 5,012E-03; IP(R1) = -7,673E+01.

    При коротком замыкании можно найти В и D с помощью калькулятора:

    В = -V1/I1 = 179,3∠79,5° Ом;

    С = -I1/I2 = 0,8987∠-2,77° Ом.

    Как мы видим, А и D равны. Это будет происходить во всех схемах без источников питания, содержащих только линейные элементы. Из базовых уравнений можно непосредственно найти входные напряжение и ток, если известны аналогичные параметры на выходе передающей линии. Задачи, приведенные в конце главы, иллюстрируют этот метод.

    Когда же известны условия на входе линии передачи, базовые уравнения полезно решить относительно V2 и I2. При этом получим

    Можно показать, что

    AD – ВС = 1.

    Это дает возможность упростить выражения для выходных параметров

    V2 = DV1BI1;

    I2 = CV1 - AI1.

    Гибридные параметры

    Когда в качестве независимых переменных выбраны входной ток и выходное напряжение, уравнения четырехполюсника записываются в виде:

    V1 = h11I1 + h12V2;

    I2 = h21I1 + h22V2.

    Поскольку в уравнениях используются независимые переменные различного типа (ток и напряжение), соответствующие коэффициенты получили название гибридных параметров. Они уже знакомы нам под именем h-параметров и часто используются, чтобы характеризовать биполярные плоскостные транзисторы (BJT). Хотя такие параметры нетрудно найти для различных цепей постоянного и переменного тока, круг задач, не связанных с биполярными транзисторами, в которых применяются h-параметры очень ограничен. Из базовых уравнений можно получить:

    Так как применение h-параметров для анализа биполярных транзисторов подробно описано в главе 3, мы не будем приводить здесь дополнительных примеров. Чтобы установить соответствие использованных ранее индексов с двойными нижними индексами, сравните рис. 12.17 и 3.5.

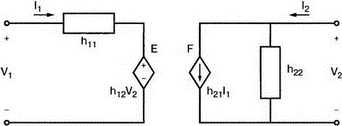

    Рис. 12.17. Схема замещения для h-параметров

    Другой набор гибридных параметров

    В качестве независимых переменных можно выбрать другой набор разнотипных величин: входное напряжение и выходной ток. Хотя эти параметры по сути являются также гибридными, их так не называют, чтобы не спутать с h-параметрами. Базовые уравнения в этом случае:

    I1 = g11V1 + g12I2;

    V2 = g21V1 + g22I2.

    Коэффициенты в этом случае называются g-параметрами, но символ g не означает, что все они имеют размерность проводимости. В цепях постоянного тока только g11 представляет собой проводимость. Это легко проверить, находя размерности при различных условиях в базовых уравнениях. Общая схема замещения, использующая g-параметры (рис. 12.18), легко может быть получена из этих уравнений. Из них можно также получить:

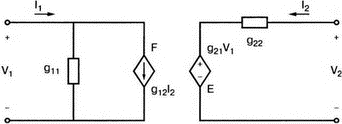

    Рис. 12.18. Схема замещения для g-параметров

    Линии передачи

    Хотя в PSpice имеется специальное устройство под именем T (для линий передачи), применение его ограничено, поскольку эта модель не учитывает потерь в линии. Мы предпочитаем использовать для линии передачи модель, которая учитывает потери и содержит элементы R, L, G и С.

    Длинные линии

    Некоторые телефонные линии используют медные кабели диаметром 104 мм, которые состоят из 18 изолированных жил. Измеряемые параметры даны для линии длиной в одну милю:

    R = 10,15 Ом;

    L = 3,93 мГн;

    G = 0,29 мкс;

    С = 0,00797мкФ.

    Длина линии 200 миль. Рассмотрим, как уменьшаются ток и напряжение при изменении длины линии, если она нагружена на полное сопротивление, равное ее характеристическому сопротивлению Z0 при угловой частоте со ω=5000 рад/с.

    Характеристическое сопротивление определяется как Z0=z|у, где z=R+jωL и у=G+jωС. Коэффициент распространения определяется как γ= =α+jβ. При данной угловой частоте эти величины равны

    Z0 = 445 Q – 13,45° Ом = (724,567 – j173,285) Ом,

    g = 0,0297 Q – 76,13° = 0,00712 + j0,0288.

    Наш подход к решению будет основан на выделении сегмента линии приемлемой длины, представлении этого сегмента сосредоточенными параметрами и использовании его в качестве подсхемы (subcircuit). Поскольку длина линии составляет 200 миль, выберем сегмент длиной 20 миль в качестве подсхемы с Т-образной структурой и сосредоточенными параметрами. Приведенные выше значения для для R, L, G и С на одну милю должны быть умножены на 20, и половина полученных в результате значений для R и L будет использована в качестве параметра для каждой половины Т-образной схемы. Результаты показаны на рис. 12.19 и включены в подсхему. Проверьте элементы, показанные в подсхеме TLINE.

    (а)

    (b)

    Рис. 12.19. Секция длинной телефонной линии


    На вход линии подано от источника напряжение в 1 В. Небольшие резисторы датчиков тока включены между сегментами линии. Это позволяет измерить напряжения и токи в этих точках. Линия нагружена на полное сопротивление Z0, емкостная составляющая которого равна -173,285 Ом, что на данной частоте соответствует емкости в 1,154 мкФ. Обозначения узлов представлены на рис. 12.20. Входной файл:

    Transmission-Line Representation

    V 1 0 AC 1V

    R1 1 2 0.01

    R2 3 4 0.01

    R3 5 6 0.01

    R4 7 8 0.01

    R5 9 10 0.01

    R6 11 12 0.01

    R7 13 14 0.01

    R8 15 16 0.01

    R9 17 18 0.01

    R10 19 20 0.01

    RL 21 22 724.567

    CL 22 0 1.154uF

    X1 2 0 3 TLINE

    X2 4 0 5 TLINE

    X3 6 0 7 TLINE

    X4 8 0 9 TLINE

    X5 10 0 11 TLINE

    X6 12 0 13 TLINE

    X7 14 0 15 TLINE

    X8 16 0 17 TLINE

    X9 18 0 19 TLINE

    X10 2 0 0 21 TLINE

    .subckt TLINE 1 2 6

    R 1 3 101.5

    R1 4 5 101.5

    L 3 4 3 9.3mH

    L1 5 6 3 9.3mH

    Rs 4 2 0.172Meg

    N 4 2 0.159uF

    .ends

    .OPT nopage

    .AC LIN 1 795.8Hz 795,8Hz

    .PRINT AC I(R1) I(R2) I(R3) I(R4) I(R5) I(R6) I(R7) I(R8) I(R9)

    + I(R10) I(RL)

    .PRINT AC V (2) V(4) V(6) V(8) V(10) V(12) V(14) V(16) V(18) V(20)

    + V(21)

    .PRINT AC VP(2) VP(4) VP(6) VP(8) VP(10) VP(12) VP(14) VP(16) +VP(18) VP(20) VP(21)

    .END

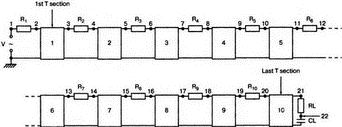

    Рис. 12.20. Телефонная линия из 10 Т-образных секций, каждая из которых соответствует участку в 20 миль


    Проведите анализ и по результатам, полученным из выходного файла, убедитесь, что ток на входе линии равен 1,392 мА, ток на выходе 0,3104 мА, а напряжение на выхода 0,2312 В. Получите график зависимости тока и напряжения от текущей координаты точки в линии передачи. Экспоненциальный спад этих величин будет очевиден.

    Вы можете также наблюдать сдвиг фазы, который происходит с увеличением текущей координаты точки. Просто проведите анализ и выведите на печать IP(R1), IP(R2) и т. д. Или распечатайте VP(2), VP(4) и так далее. Убедитесь, что VP(4)=-33,3°. Это соответствует сдвигу фазы сегмента линии длиной 20 миль, что дает 1,665° на милю. Переведя относительный сдвиг фазы в радианы на милю, мы получим величину, близкую к β=0,0288 рад/миля. На рис. 12.21 показан выходной файл, в котором приведены значения токов, напряжений и фазовых углов напряжений.

    **** 07/31/99 11:20:46 *********** Evaluation PSpice (Nov 1998) **************

    Transmission-Line Representation

    V 1 0 AC 1V

    R1 1 2 0,01

    R2 3 4 0,01

    R3 5 6 0.01

    R4 1 8 0.01

    R5 9 10 0.01

    R6 11 12 0.01

    R7 13 14 0.01

    R8 15 16 0.01

    R9 17 18 0.01

    R10 19 20 0.01

    RL 21 22 724.567

    CL 22 С 1.154uF

    X1 2 0 3 TLINE

    X2 4 0 5 TLINE

    X3 6 0 7 TLINE

    X4 8 0 9 TLINE

    X5 10 0 11 TLINE

    X6 12 0 13 TLINE

    X7 14 0 15 TLINE

    X8 16 0 17 TLINE

    X9 18 0 19 TLINE

    X10 20 0 21 TLINE

    .subckt TLINE 1 2 6

    R 1 3 101.5

    R1 4 5 101.5

    L 3 4 39.3mH

    L1 5 6 39.3mH

    Rs 4 2 0.172Meg

    С 4 2 0.159uF

    .ends

    .OPT nopage

    .AC LIN 1 795.8Hz 795.8Hz

    .PRINT AC I (R1) I(R2) I(R3) I(R4) I(R5) I(R6) I(R7) I(R8) I(R9) I(R10) I(RL)

    .PRINT AC V(2) V(4) V(6) V(8) V(10) V(12) V(14) V(16) V(18)V(20) V(21)

    .PRINT AC VP(2) VP(4) VP(6) VP(8) VP(10) VP(12) V(14) VP(16) VP(18) VP(20) VP(21)

    .END

    **** AC ANALYSIS TEMPERATURE = 27.000 DEG С

    FREQ      I(R1)     I(R2)     I(R3)     I(R4)     I(R4)

    7.956E+02 1.392E-03 1.202E-03 1.0301-03 8.953E-04 7.693E-04

    FREQ      I(R6)     I(R7)     I(R8)     I(R9)     I(R10)

    7.958E+02 6.608E-04 5.709E-04 4.967Е-04 4.300E-04 3.678E-04

    FREQ      I(RL)

    7.958E+02 3.104E-04

    FREQ      V(2)      V(4)      V(6)      V(8)      V(10)

    7.958Е+02 1.000E+00 8.613E-01 7.412E-01 6.390E-01 5.528E-01

    FREQ      V(12)     V(14)     V(16)     V(18)     V(20)

    7.958E+02 4.784E-01 4.117Е-01 3.518E-01 3.015E-01 2.626E-01

    FREQ      V(21)

    7.958E+02 7.312E-01

    FREQ       VP(2)      VP(4)      VP(6)      VP(8)      VP(10)

    7.958E+02 -1.676E-04 -3.330E+01 -6.671E+01 -1.002E+02 -1.337E+02

    FREQ       VP(12)    VP(14)    VP(16)    VP(18)    VP(20)

    7.953E+02 -1.669Е+02 1.601E+02 1.268E+02 9.283E+01 5.873E+01

    FREQ      VP(21)

    7.958E+02 2.568E+01

    Рис. 12.21. Выходной файл с результатами анализа схемы на рис. 12.20

    Фильтры с постоянным коэффициентом k

    Фильтр с постоянным коэффициентом k[7] (фильтры типа k) в идеале должен быть составлен из чисто реактивных сопротивлений. В самой простой форме он мог бы представлять собой низко- или высокочастотный фильтр. Т-образная секция низкочастотного фильтра показана на рис. 12.22. Параметры элементов, выбранные для этого примера: L=0,04 Гн и С=0,1 мкФ. Такой фильтр обычно нагружен на полное выходное сопротивление, равное характеристическому:

    где Z1 = jωL и Z2 = 1/(jωС).

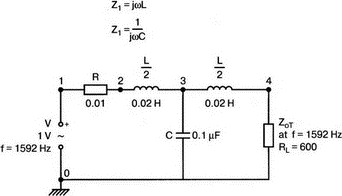

    Рис. 12.22. Низкочастотный фильтр с постоянным k


    При частоте f=1592 Гц сопротивление Z0T= 600 Ом является чисто активным. На рис. 12.22 источник напряжения с внутренним сопротивлением R=0,01 Ом подключен на вход, значение сопротивления нагрузки RL=600 Ом. В результате анализа на PSpice найдем входные и выходные токи и напряжения. Входной файл:

    Constant-k Filter, Pass-Band Frequency of 1592Hz

    V 1 0 AC 1V

    L 2 3 0.02H

    L1 3 4 0.02H

    N 3 0 0.1uF

    R 1 2 0.01

    RL 4 0 600

    .AC LIN 1 1592Hz 1592Hz

    .OPT nopage

    .PRINT AC I(R) V(2) V(3) V(4) VP(2) VP(4)

    .END

    Проведите анализ и получите распечатку выходного файла. Интерпретируя результаты, вспомним, что при частоте f=1592 Гц, характеристическое сопротивление является чисто активным. Частота находится в полосе пропускания, где сигнал проходит вообще без ослабления (α=0). Это означает, что входной и выходной токи попросту равны. Убедитесь, что входной ток I(R) и выходной I(RL) составляют по 1,667 мА. Сдвиг фазы для фильтра задается выражением

    где

    Рассчитанное по этой формуле значение для сдвига фазы равно 36,88°, что совпадает с результатом, полученным на PSpice (выходной файл также дает VP(4) = 36,88°).

    Фильтр нижних частот имеет частоту среза, равную

    что для выбранных параметров элементов дает fc=5033 Гц. Для сравнения на рис. 12.23 приведены результаты вычисления полосы пропускания для фильтра с постоянным k, полученные в программе MathCAD.

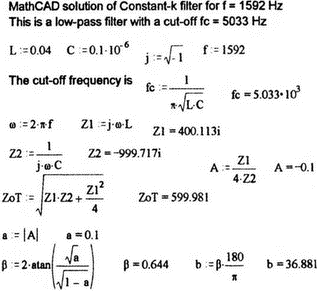

    Рис. 12.23. Расчет фильтра с постоянным k в программе MathCAD

    Поведение фильтров с постоянным коэффициентом в полосе подавления

    Продолжим рассмотрение примера для фильтра низких частот. При частоте f=6 кГц, находящейся в полосе подавления, сигнал должен быть передан с некоторым ослаблением. Чтобы согласовать нагрузку фильтра, вычислим значение Z0T при частоте 6 кГц. Оно оказывается равным Z0T=j410,47 Ом, что соответствует индуктивности нагрузки L=10,888 мГн.

    Рассмотрим теперь реакцию фильтра при f=6 кГц. Изменим входной файл:

    Constant-k Filter, Stop-Band; Frequency 6 kHz

    V 1 0 AC 1V

    L 2 3 0.02H

    L1 3 4 0.02H

    N 3 0 0.1uF

    R 1 2 0.01

    LL 4 0 10.88 8mH

    .AC LIN 1 6000HZ 6000Hz

    .PRINT AC I(R) I(LL) I(C) V(2) V(3) V(4) VP(2) VP(4)

    .OPT nopage

    .END

    Проведите анализ и получите распечатку выходного файла. Убедитесь, что входной ток I(R)=2,436 мА, а выходной I(RL)=0,7187 мА. Фазовый сдвиг β соответствует в выходном файле VP(4)=–180°. Коэффициент распространения равен

    Из наших результатов γ=ln(3,3895∠180°). Значение α находится как десятичный логарифм от модуля γ и равно α=1,22 Нп (непер). Формула для определения α:

    где

    Полученное расчетное значение α=1,22 Нп соответствует результату, полученному в PSpice. Непер — основная единица ослабления, соответствующая отношению входного тока к выходному в 2,71728. Проведя соответствующие преобразования, можно получить 1 Нп = 8,686 дБ. На рис. 12.24 показан выходной файл для полосы пропускания и полосы подавления. MathCAD вычисления для полосы подавления даны на рис. 12.25.

    **** 07/31/99 12:13:52 *********** Evaluation PSpice (Mov 1998) **************

    Constant-k Filter, Pass-Band Frequency of 1592 Hz

    V 1 0 AC 1V

    L 2 3 0.02H

    L1 3 4 0.02H

    С 3 0 0.1uF

    R 1 2 0.01

    RL 4 0 600

    .AC LIN 1 1592Kz 1592Hz

    .OPT nopage

    .PRINT AC I(R) I(RL) I(C) V(2) V(3) V(4) VP(2) VP(4)

    .END

    **** AC ANALYSIS TEMPERATURE = 27.000 DEG С

    FREQ      I(R)      I(RL)     I(C)      V(2)      V(3)

    1.592E+03 1.667E-03 1.667E-03 1.054E-03 1.000E+00 1.054E+00

    FREQ      V(4)       VP(2)      VP(4)

    1.592E+03 1.000E+00 -2.884E-08 -3.688E+01

    **** 07/31/99 12:20:00 *********** Evaluation PSpice (Nov 1998) **************

    Constant-k Filter, Stop-Band Frequency of 6000 Hz

    V 1 0 AC 1V

    L 2 3 0.02H

    L1 3 4 0.02H

    С 3 0 0.1uF

    R 1 2 0.01

    LL 4 0 10.888mH

    .AC LIN 1 6000Hz 6000Hz

    .OPT nopage

    .PRINT AC I(R) I(LL) I(C) V(2) V(3) V(4) VP(2) VP(4)

    .END

    **** AC ANALYSIS TEMPERATURE = 27.000 DEG С

    FREQ      I(R)      I(LL)     I(C)      V(2)      V(3)

    6.000Е+03 2.436E-03 7.187E-04 3.155E-03 1.000E+00 8.369E-01

    FREQ      V(4)      VP(2)      VP(4)

    6.000E+03 2.950E-01 1.396E-03 -1.800E+02

    Рис. 12.24. Выходной файл для полосы пропускания и полосы подавления


    Рис. 12.25. Вычисления в MathCAD для полосы подавления

    Линии передачи без потерь

    Фильтр типа k может использоваться также в качестве полезной модели для линии передачи без потерь. На рис. 12.26 показан участок такой линии, включающий L=2 мГн и С=50 нФ. Допустим, что эта модель представляет участок реальной линии, длиной в 1 м. Значения L и С при этом являются удельной индуктивностью линии в мГн/м и удельной емкостью в нФ/м соответственно. Нетрудно определить частоту среза для этой линии равную fc=31,8 кГц. Проведем анализ для частоты f=10 кГц, лежащей в полосе пропускания.

    Рис. 12.26. Секция линии передачи без потерь


    Чтобы согласовать линию с нагрузкой, необходимо найти Z0T. Убедитесь, что Z0T=189,874∠90° Ом. При использовании метода, описанного в предыдущем разделе, можно найти фазовый сдвиг β для участка линии. Убедитесь, что β=36,62°. Так как вычисления проводились для единичного участка линии, удельный фазовый сдвиг равен 36,620°/м. На рис. 12.27 показан результат вычислений для фильтра с постоянным k, проведенных в программе MathCAD. Входной файл для проверки полученных результатов на PSpice имеет вид:

    Transmission Line as Lumped Elements

    v 1 0 sin(0 1 10kHz)

    L 1 2 1mH

    L1 2 3 1mH

    С 2 0 50nF

    R 3 0 189.874

    .tran 1us 100us

    .probe

    .end

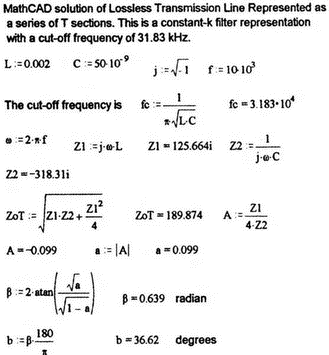

    Рис. 12.27. Результаты расчета фильтра с постоянным k в MathCAD


    Проведите анализ и получите в Probe графики v(1) и v(3). Распечатайте полученные графики для дальнейшего изучения. Полученное выходное напряжение имеет большую амплитуду, чем входное. Переходя от максимумов напряжения к минимумам, достигаемым при отрицательных значениях, убедитесь, что минимум v(1) достигается в момент 75 мкс, в то время как соответствующий минимум v(3) — в момент 85 мкс. Запишите полученную минимальную величину v(3), которая равна -1,008 В, для будущего использования. Как можно интерпретировать временной интервал в 10 мкс между двумя колебаниями? Длина волны линии передачи λ=360°/β, что для нашего примера дает 360/36,62=9,83 м. Скорость распространения волны для частоты 10 кГц равна υ=fλ=98,3 км/с.

    Между временем и расстоянием в линиях передачи существует, конечно, простая связь. В нашем примере мы заключаем, что линия длиной 98,3 км соответствует временной задержке в 1 с. То есть требуется время в 1 с, чтобы волна прошла вдоль этой линии. Длительность в 1 мкс соответствует расстоянию 0,0983 м. Временной интервал в 10 мкс — интервал времени между волнами v(1) и v(3) — эквивалентен 10×0,0983=0,983 м, что близко к длине рассматриваемого участка линии в 1 м.

    Рассматривая более внимательно графики v(1) и v(3), мы обнаружим задержку напряжения v(3) в начале синусоидальной волны примерно на 10 мкс. Если вы дорисуете v(3) как синусоидальную волну, вы увидите, что она пересекает ось при 10 мкс. Программа Probe просто использует подходящую кривую, чтобы продлить график, маскируя таким образом эту деталь. Графики v(1) и v(3) показаны на рис. 12.28.

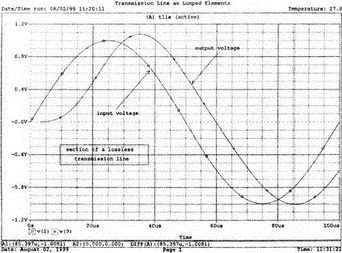

     Рис. 12.28. Входное и выходное напряжения для линии без потерь


    Удалите график напряжения и получите график i(R) для участка линии. Убедитесь, что минимум тока составляет -5,3 мА. Величина полного сопротивления нагрузки равна v|i=1,008/0,0053=190,2 Ом (напряжение было получено ранее). Так как ток и напряжение точно совпадают по фазе, 190,2 Ом представляет собой чисто активное сопротивление. Это соответствует значению Z0T=189,874∠0° Ом.

    Графики получены для временного интервала в 100 мкс, чтобы получить полный период синусоиды, но длина линии составляет только 1 м, что соответствует, как мы установили, 10 мкс.

    Можно получить еще более убедительный график, удалив предыдущую кривую и получив временную зависимость v(3)/i(R). Как вы увидите, она имеет плоский участок. В режиме курсора выясните, что характеристическое сопротивление Z0T=189,9 Ом. Теперь получите на одном графике кривые i(R) и v(3)/190. Что при этом получилось и почему? Графики приведены на рис. 12.29.

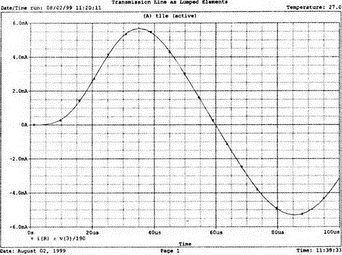

    Рис. 12.29. Временные диаграммы тока и отношения выходного напряжения к характеристическому сопротивлению

    Линии передачи без потерь из нескольких секций

    Мы можем расширить анализ линий с постоянным коэффициентом k, моделирующих линии передачи без потерь, включив последовательно любое число участков. Используем, например, пять участков, как показано на рис. 12.30. Включим на вход линии источник с частотой 10 кГц и напряжением 1 В. Между участками включены резистивные датчики для измерения тока и напряжения.

    Рис. 12.30. Линия передачи из пяти секций


    Входной файл для такой схемы:

    Transmission Line with 5 Sections

    v 1 0 sin (0 1 10kHz)

    R1 2 3 0.001

    R2 4 5 0.001

    R3 6 7 0.001

    R4 8 9 0.001

    RL 10 0 189.874

    X1 1 0 2 LC

    X2 3 0 4 LC

    X3 5 0 a LC

    X4 7 0 8 LC

    X5 9 0 10 LC

    .subckt LC 1 2 3

    L 1 a 1mH

    LI a 3 1mH

    N a 2 50nF

    .ends

    .tran 1us 200us

    .probe

    .end

    Проведите анализ и в Probe получите графики v(1), v(3), v(5), v(7), v(9) и v(10). Каждая волна перемещена относительно соседней на временной интервал, который необходим для прохождения одного участка цепи. Графики приведены на рис. 12.31.

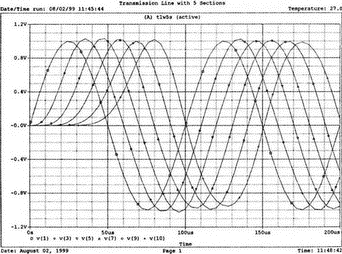

    Рис. 12.31. Распространение волны по линии передачи


    Чтобы провести измерения оставьте, на экране только графики v(1) и v(10). Определите, в какой точке каждая кривая пересекает ось X, переходя к отрицательным значениям. Убедитесь, что для v(1) это происходит при t=50 мкс, а для v(10) при t=100 мкс. Это означает, что общая задержка линии составляет 50 мкс. Хотя графики построены во временном интервале для 200 мкс, длина линии соответствует только 50 мкс, синусоидальные кривые дают ясное представление о прохождении волны по линии передачи.

    Входное сопротивление в различных точках линии

    Когда линия передачи согласована с нагрузкой, полное входное сопротивление должно быть равно характеристическому сопротивлению линии, из скольких бы участков она ни состояла. Анализ для переменных составляющих позволит легко получить результаты для амплитуд и фаз напряжений и токов. Продолжим исследования предыдущего примера, включив во входной файл анализ переменных составляющих:

    Transmission Line with 5 Sections Modified

    v 1 0 sin(0 1 10kHz)

    R1 2 3 0.001

    R2 4 5 0.001

    R3 6 7 0.001

    R4 8 9 0.001

    RL 10 0 189.874

    X1 1 0 2 LC

    Х2 3 0 4 LC

    Х3 5 0 a LC

    Х4 7 0 8 LC

    Х5 9 0 10 LC

    .subckt LC 1 2 3

    L 1 a 1mH

    L1 а 3 1mH

    N a 2 50nF

    .ends

    .OPT nopage

    .ac lin 1 10kHz 10kHz

    .print ac v(10) i(RL) vp(10) ip(RL)

    .print ac v(9) i(R4) vp(9) ip(R4)

    .print ac v(7) i(R3) vp(7) ip(R3)

    .print ac v(5) i(R2) vp(5) ip(R2)

    .print ac v(3) i(R1) vp(3) ip(R1)

    .end

    Проведите анализ и рассмотрите выходной файл. На выходе линии V(10)=1 В и I(RL)=5,267 мА. Угол сдвига между этими двумя синусоидами составляет 176,9. Это дает для полного сопротивления Z=189,86∠0°, что соответствует характеристическому сопротивлению. Полное входное сопротивление для следующего разделе найдем из V(9)=1 В и I(R4)=5,267 мА, VP(9)=–146,5° и IP(R4)=-146,5°. Величины напряжения и тока не отличаются от предыдущих, они по-прежнему находятся в фазе, полное сопротивление снова равно характеристическому сопротивлению. Обратите внимание, что на смежных участках линии значения напряжений и токов остаются прежними, но сдвигаются на угол 36,6°. Выходной файл приведен на рис. 12.32.

    **** 08/02/99 11:59:12 *********** Evaluation PSpice (Nov 1998) **************

    Transmission Line with 5 Sections Modified

    v 1 0 ас 1

    R1 2 3 0.001

    R2 4 5 0.001

    R3 6 7 0.001

    R4 8 9 0.001

    RL 10 0 189.874

    X1 1 0 2 LC

    X2 3 0 4 LC

    X3 5 0 6 LC

    X4 7 0 8 LC

    X5 9 0 10 LC

    .subckt LC 1 2 3

    L 1 a 1mH

    L1 a 3 1mH

    С a 2 50nF

    .ends

    .opt nopage

    .ac lin 1 10kHz 10kHz

    .print ac v(1) i(RL) vp(10) ip(RL)

    .print ac v(9) i(R4) vp(9) ip(R4)

    .print ac v(7) i(R3) vp(7) ip(R3)

    .print ac v(5) i(R2) vp(5) ip(R2)

    .print ac v(3) i(R1) vp(3) ip(R1)

    .end

    **** AC ANALYSIS TEMPERATURE = 27.000 DEG С

    FREQ      V(10)     I(RL)     VP(10)    IP(RL)

    1.000E+04 1.000E+00 5.267E-03 1.769E+02 1.769E+02

    FREQ      V(9)      I(R4)      VP(9)      IP(R4)

    1.000E+04 1.000E+00 5.267E-03 -1.465E+02 -1.465E+02

    FREQ      V(7)      I(R3)      VP(7)      IP(R3)

    1.000E+04 1.000E+00 5.267E-03 -1.099E+02 -1.099E+02

    FREQ      V(5)      I(R2)      VP(5)      IP(R2)

    1.000E+04 1.000E+00 5.267E-03 -7.324E+01 -7.324E+01

    FREQ      V(3)      I(R1)      VP(3)      IP(R1)

    1.000E+04 1.000E+00 5.267E-03 -3.662E+01 -3.662E+01

    Рис. 12.32. Выходной файл с результатами анализа схемы на рис. 12.30


    Результаты ясно указывают на плоскую линию (без отражения), в которой не возникают стоячие волны. Это типично для линий, на выходе которых включено сопротивление, равное их характеристическому сопротивлению.

    Полосовой фильтр

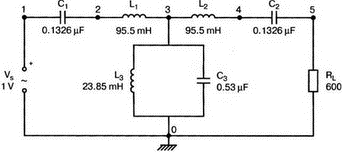

    Рис. 12.33. Полосовой фильтр


    Более сложный пассивный фильтр показан на рис. 12.33. И последовательные, и параллельные элементы содержат емкость и индуктивность. Формулы для элементов приведены в книге Ware and Reed, Communication Circuits на с. 166 и показаны здесь для справки:

    Полоса пропускания лежит между частотами f'0 и f''0. Фильтр должен быть рассчитан на 600 Ом, чтобы полоса пропускания лежала в диапазоне от 1 до 2 кГц. Входной файл для этого случая:

    Band-pass Filter Using Passive Elements

    Vs 1 0 ас 1V

    C1 1 2 0.1326uF

    C2 4 5 0.1326uF

    C3 3 0 0.536uF

    L1 2 3 95.5mH

    L2 3 4 95.5mH

    L3 3 0 23.85mH

    RL 5 0 600

    .ac DEC 50 100Hz 10kHz

    .PROBE

    .END

    Получите в Probe частотную характеристику, приведенную на рис. 12.34. Поскольку ослабление за границами области пропускания очень велико, измените границы по оси Y, установив их от -50 до 10. Отметим, что вблизи центра области пропускания почти не наблюдается снижения кривой и вследствие резонансного характера цепи характеристика резко снижается сразу за границами области пропускания. В качестве упражнения найдите усиление для каждого из максимумов. Убедитесь, что для первого максимума оно составляет 3,62 дБ, а для второго — 3,72 дБ. Найдите также ослабление при f=2,4 кГц.

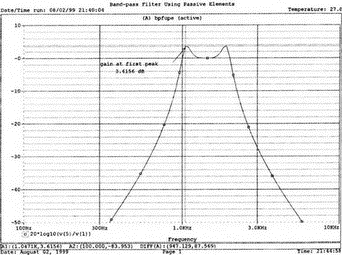

    Рис. 12.34. График Боде для полосового фильтра


    Реальные элементы, в особенности катушки индуктивности, обладают некоторым активным сопротивлением. В задачах, приведенных в конце главы, это обстоятельство учитывается.

    Заградительный фильтр

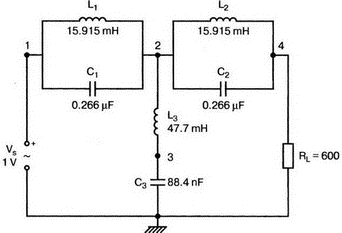

    Рис. 12.35. Заградительный фильтр


    Если в Т-образной секции, исследованной в предыдущем разделе, использовать параллельно соединенные катушку индуктивности и конденсатор (параллельный колебательный контур) в последовательных ветвях и последовательный колебательный контур в параллельной ветви (рис. 12.35), то мы получим заградительный фильтр. При расчете снова используются формулы из Ware and Reed, Communication Circuit для полосы заграждения от 2 до 3 кГц. Уравнения имеют вид:

    Полоса подавления лежит между частотами f'0 и f''0. Параметры элементов приведены на рис. 12.35, входной файл:

    Band-Elimination Filter Using Passive Elements

    Vs 1 0 ас 1V

    L1 1 2 15.915mH

    L2 2 4 15.915mH

    C1 1 2 0.266uF

    C2 2 4 0.266uF

    L3 2 3 47.7mH

    C3 3 0 88.4nF

    RL 4 0 600

    .ас DEC 50 100Hz 10kHz

    .PROBE

    .END

    В Probe получите график отношения выходного напряжения к входному в децибелах (график Боде). Измените диапазоны по осям Х и Y, как показано на рис. 12.36. Убедитесь, что максимальное ослабление происходит в полосе подавления при f=2,4 кГц, где ослабление достигает 66,23 дБ.

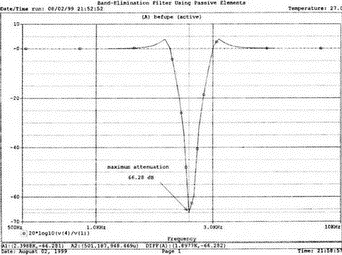

    Рис. 12.36. График Боде для заградительного фильтра

    Задачи

    12.1. С помощью PSpice найдите y-параметры схемы, показанной на рис. 12.37. В этой и других задачах, спланируйте вашу работу так, чтобы проводить как можно меньше вычислений на бумаге.

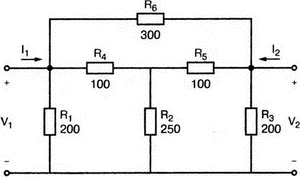

    Рис. 12.37.


    12.2. На вход четырехполюсника (рис. 12.37) включен источник с внутренним сопротивлением Rs=50 Ом, на выход — резистор нагрузки RL=200 Ом. Используйте y-параметры, найденные в задаче 12.1, чтобы найти функцию передачи V2|VS.

    12.3. С помощью PSpice найдите z-параметры схемы, показанной на рис. 12.37.

    12.4. Для рис. 12.6 используйте Rs=50 Ом и RL=200 Ом и z-параметры из задачи 12.3, чтобы найти функцию передачи V2|Vs. Сравните результаты с ответом задачи 12.2.

    12.5. С помощью PSpice найдите y-параметры схемы, показанной на рис. 12.38. Обратите внимание, что схема содержит источник с зависимым напряжением.

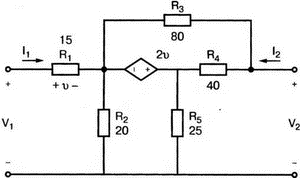

    Рис. 12.38


    12.6. П-образная схема на рис. 12.39 представляет собой модель линии передачи. С помощью PSpice найдите параметры ABCD при частоте f=60 Гц.

    Рис. 12.39


    12.7. Когда П-образная схема из задачи 12.6 нагружена на ZL=(20+j20) Ом, выходной ток IL=3,89∠–45° А. Используйте параметры ABCD, чтобы найти напряжение V1 и ток I1 на входе схемы.

    12.8. При обсуждении длинных линий использовалась Т-образная схема замещения для определения сосредоточенных параметров линии. Альтернативная П-образная схема замещения показана на рис. 12.40. Воспользуйтесь значениями параметров, приведенных в тексте, создайте подсхему для длинной линии, состоящей из 20 П-образных звеньев. Измените входной файл и проведите анализ. Сравните результаты с полученными при Т-образной схеме замещения.

    Рис. 12.40


    12.9. Высокочастотный фильтр с постоянным коэффициентом к имеет частоту среза f0=1 кГц и полное сопротивление Z0=600 Ом (чисто активное сопротивление) при бесконечной частоте. Элементы фильтра показаны на рис. 12.41, С=0,1326 мкФ и L=47,7 мГн. Проведите анализ, аналогичный приведенному в тексте при а) f=2 кГц и б) f=500 Гц.

    Рис. 12.41


    12.10. При обсуждении линии передачи без потерь использовалась Т-образная схема замещения. Альтернативная П-образная схема приведена на рис. 12.42. Чтобы найти характеристическое сопротивление этой схемы, можно использовать уравнение:


    Рис. 12.42


    Выполните пример, приведенный в тексте, используя П-образную схему замещения для линии передачи без потерь.


    Примечания:



    5

    Входное сопротивление относительно I1 = 18 Ом



    6

    Выходное сопротивление относительно V(2) = 9 Ом



    7

    Фильтрами с постоянным коэффициентом k, или фильтрами типа k, называются устройства, у которых в продольную и поперечные ветви включены взаимно-обратные двухполюсники. При этом произведение сопротивлений Z1·Z2=k² является постоянной величиной на любых частотах, следовательно, постоянен и коэффициент k, имеющий размерность сопротивления. (Прим. переводчика.)







    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Наверх
