  • Структура пакета инсталляции Windows Installer

    Итак, что же представляет собой пакет инсталляции для Windows Installer? Обычно инсталляционные пакеты хранятся в файлах с расширением .msi и представляют собой реляционную базу данных, хранящую всю логику и данные, необходимые для правильной установки программного продукта. А доступом к этим данным управляет непосредственно Windows Installer. То есть, как и любая другая база данных, пакет инсталляции состоит из множества связанных друг с другом таблиц. Так как база данных является реляционной, таблицы связываются с помощью первичных и внешних ключей. Это обеспечивает эффективный способ управления процессом инсталляции и позволяет пользователям с легкостью приспосабливать сложное приложение или даже группу приложений к своим нуждам. Таблицы базы данных отражают общую схему приложения, включающую:

    доступные опции приложения;

    компоненты;

    связи между опциями и компонентами;

    необходимые записи в реестре Windows;

    пользовательский интерфейс приложения. Для создания базы данных необходимо заполнить таблицы данными о приложении и о процессе инсталляции. Это можно сделать вручную, используя утилиту ORCA, поставляемую фирмой Microsoft в составе Windows Installer SDK. Кстати, эта утилита может очень помочь в изучении структуры базы данных пакета инсталляции. Но заполнение таблиц вручную - достаточно трудоемкий процесс даже для инсталляций умеренного размера. И это неудивительно, если учесть, что база данных любого пакета инсталляции включает как минимум 87 таблиц!

    ПРИМЕЧАНИЕ Справедливости ради надо сказать, что реально инсталлятор обычно использует только порядка 30-35 из них.

    Поэтому гораздо проще и удобнее использовать пакеты для создания инсталляторов. К ним относятся, например Visual Studio Installer, Wise Installer, InstallShield Developer и некоторые другие, не столь широко известные пакеты. Кстати, многие пакеты создания инсталляторов включают в базу данных свои дополнительные таблицы, например, в пакетах, созданных с помощью InstallShield Developer количество таблиц достигает 113! При этом никто не запрещает нам, как разработчикам, определять и добавлять свои таблицы, дополняя тем самым модель данных Windows Installer.

    ПРИМЕЧАНИЕ Вышесказанное справедливо для Windows Installer версии 2.0, который позволяет распространять и устанавливать приложения для новой перспективной платформы Microsoft -.NET Framework.

    Я не буду приводить полный список этих таблиц, так как он займет слишком много места. Вместо этого выделим основные группы таблиц и рассмотрим их подробнее.

    В базе данных пакета инсталляции можно выделить семь основных групп:

    базовые таблицы;

    файловые таблицы;

    таблицы записей в реестре Windows;

    системные таблицы;

    таблицы поиска;

    таблицы информации о программе;

    таблицы процесса инсталляции;

    Базовые таблицы

    Эта группа состоит из таблиц, описывающих основные опции и компоненты приложения и пакета его инсталляции. Эта группа должна заполняться в первую очередь, так как от ее содержимого зависит организация всей остальной части базы данных. Структура этой группы показана на рисунке 1.

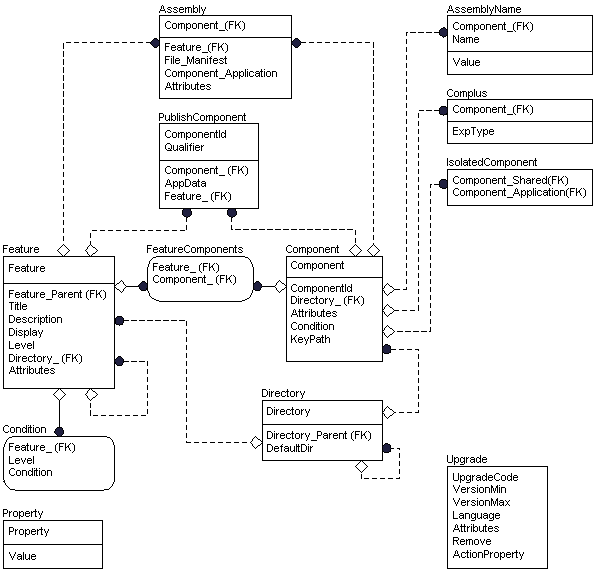

    Рисунок 1. Структура группы Базовые таблицы

    ПРИМЕЧАНИЕ На этой и на последующих диаграммах черный круг, соединенный с белым ромбом обозначает отношение один-ко-многим между первичным ключом в первой таблице и внешним ключом во второй.

    Таким образом, мы видим, что эта группа состоит из 11 связанных таблиц. Ниже приведены их краткие описания:

    Имя таблицы Краткое описание
    Feature Содержит список всех функций программного продукта
    Condition Содержит условия определяющие порядок установки каждой функции, описанной в таблице Feature 1
    FeatureComponents Связывает функции с компонентами, иными словами - эта таблица определяет, какой функции принадлежит компонент 2
    Component Содержит список всех компонентов приложения
    Directory Содержит список всех каталогов, необходимых для инсталляции
    PublishComponent Содержит список функций и компонентов, публикуемых для использования в других приложениях
    Assembly Задает установки для сборок.NET Framework CLR и Win32
    AssemblyName Задает схему для именования сборок.NET Framework CLR и Win32
    Complus Содержит информацию, необходимую для установки приложений COM+
    IsolatedComponent Связывает компонент, заданный в столбце Component_Application (обычно .exe) с компонентом, заданным в столбце Component_Shared (обычно .dll)
    Upgrade Содержит информацию для значительных обновлений программного продукта 3

    ПРИМЕЧАНИЕ

    1. Если в таблице Condition нет условия для функции из таблицы Feature - это значит, что функция будет установлена в любом случае.

    2. Один компонент может быть связан с несколькими функциями. В данном случае под термином значительное обновление понимается обновление, приводящее к изменению свойства ProductCode.

    3. Я не буду останавливаться на обновлениях, так как эта тема заслуживает отдельной статьи.

    Файловые таблицы

    Эта группа таблиц содержит информацию обо всех файлах, составляющих программный продукт. Большая часть этих файлов перечислена в таблице File. Таблица Directory не входит в эту группу, но, тем не менее, очень тесно связана с ней, так как отражает структуру каталогов приложения. При разработке инсталляционного пакета эта группа таблиц должна заполняться после того, как приложение разбито по функциям и компонентам и заполнена группа Базовых таблиц.

    ПРИМЕЧАНИЕ Такие пакеты как InstallShield Developer и Wise Installer позволяют не придерживаться такого жесткого порядка заполнения таблиц. Но рекомендуется все-таки тщательно продумать структуру пакета инсталляции перед тем, как начать заполнять базу данных.

    Структура этой группы показана на рисунке 2.

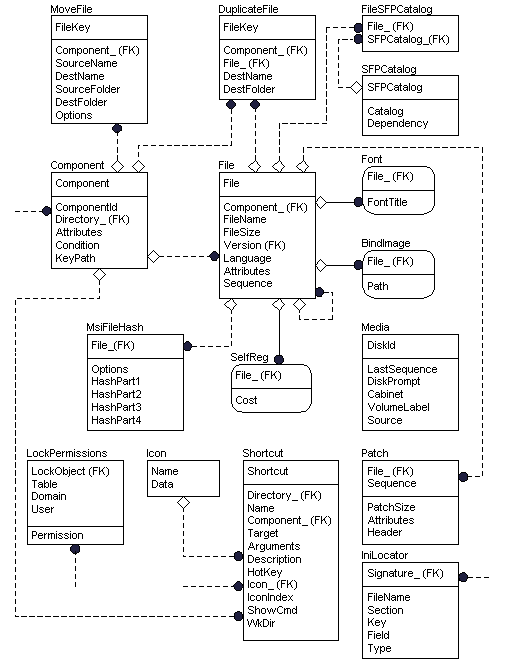

    Рисунок 2. Структура группы Файловые таблицы

    Эта группа состоит из 15 таблиц. Их краткое описание дано ниже.

    Имя таблицы Краткое описание
    File В этой таблице перечислены файлы, входящие в инсталляцию. Так как файлы привязаны к компонентам, их использующим, эта таблица связана с таблицей Component
    RemoveFile В этой таблице содержится список файлов, которые необходимо удалить при выполнении операции RemoveFiles
    Font Эта таблица содержит список файлов шрифтов, которые необходимо зарегистрировать в системе
    SelfReg Эта таблица содержит список саморегистрирующихся модулей (то есть библиотек динамической компоновки, экспортирующих функции DllRegisterServer и DllUnregisterServer). Installer не регистрирует EXE-файлы
    Media Эта таблица описывает набор дисков инсталляции
    BindImage Эта таблица содержит информацию о привязках исполняемых файлов или DLL 1
    MoveFile Эта таблица содержит список файлов, которые нужно перенести или скопировать во время инсталляции из исходного каталога в заданный каталог
    DuplicateFile Эта таблица содержит список файлов, которые необходимо продублировать при инсталляции: либо в другой каталог с тем же именем, что и исходный файл, либо в тот же каталог, но с другим именем
    IniFile В этой таблице содержится информация для создания .ini-файлов, необходимых приложению. Эти файлы создаются, если содержащий их компонент выбран для инсталляции в локальном режиме или с источника инсталляции
    RemoveIniFile Эта таблица содержит информацию, которую необходимо удалить из .ini-файлов при инсталляции приложения
    Environment Эта таблица используется для задания переменных окружения 2
    Icon Эта таблица хранит файлы иконок. Каждая иконка этой таблицы во время инсталляции копируется в отдельный файл на диске 3
    FileSFPCatalog Эта таблица используется системой Windows File Protection в ОС Windows Me
    SFPCatalog Эта таблица также используется системой Windows File Protection в ОС Windows Me
    MsiFileHash Эта таблица хранит 128-разрядное хэш-значение для исходных файлов в пакете инсталляции 4

    ПРИМЕЧАНИЕ

    1. Для получения более подробной информации о привязках смотрите описание функции Windows API BindImageEx

    2. В операционных системах Windows95/98 в этой таблице также хранится список изменений в файле autoexec.bat

    3. Таблица Icon используется при публикации программных продуктов

    4. Таблица MsiFileHash может использоваться только для файлов, не содержащих информации о версиях. Windows Installer может использовать информацию из этой таблицы, чтобы не выполнять лишнее копирование файлов, уже содержащихся на пользовательском компьютере и совпадающих с файлами из пакета инсталляции.

    Таблицы записей в реестре Windows

    Эта группа содержит таблицы, описывающие различные виды информации в реестре Windows. Структура группы показана на рисунке 3.

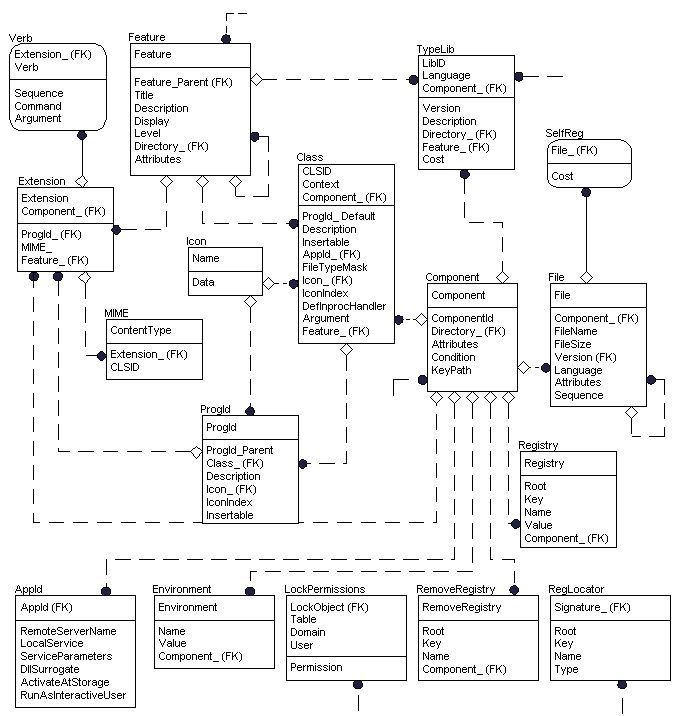

    Рисунок 3. Структура группы таблиц Записи в реестре Windows.

    Внимательный читатель, конечно же, заметил, что на рисунке присутствуют таблицы из других групп, такие, как Component, Feature и File. Эти таблицы включены сюда для того, чтобы более ясно показать логику работы этой группы. Кроме того, здесь присутствуют таблицы, уже упоминавшиеся в других группах, но здесь играющие немного другую роль (это таблицы SelfReg и Environment).

    Таким образом, эта группа включает 11 таблиц, краткое описание которых дано ниже:


    Имя таблицы Краткое описание
    Extension Эта таблица содержит список расширений файлов, используемых устанавливаемой программой, вместе с привязанными к этим расширениям функциями и компонентами
    Verb Эта таблица связывает информацию о командах, связанных с расширениями файлов из предыдущей таблицы. Наличие этих таблиц в связке с таблицей Feature позволяет реализовать возможность публикации приложения
    TypeLib Эта таблица содержит записи, необходимые для регистрации библиотек типов 1
    MIME Эта таблица связывает типы MIME c CLSID или расширением файла. Это позволяет связать таблицы MIME и Feature, и обеспечить еще один путь для публикации приложения
    SelfReg Смотрите описание в группе Файловые операции 2
    Class Эта таблица содержит информацию, необходимую для работы COM-серверов
    ProgId Эта таблица содержит информацию о ProgID для COM-серверов
    AppId Эта таблица используется для конфигурирования DCOM-серверов
    Environment Смотрите описание в группе Файловые таблицы 3
    Registry Эта таблица содержит всю прочую информацию, не вошедшую в другие таблицы. Это может быть пользовательская информация, данные, установки по умолчанию и т.д.
    RemoveRegistry Эта таблица содержит информацию о записях в реестре, которые нужно удалить при инсталляции приложения

    ПРИМЕЧАНИЕ

    1. При публикации приложения никаких записей о библиотеках типов не делается. Запись производится только в момент установки компонента, связанного с библиотекой.

    2. Использование саморегистрации в Windows Installer НЕ РЕКОМЕНДУЕТСЯ и включено только для обеспечения обратной совместимости с предыдущими технологиями установки программ. Вместо этого рекомендуется заполнить соответствующие таблицы нужной информацией, аналогичной той, что прописывает нужный модуль при вызове его функции DllRegisterServer.

    3. Эта таблица включена в данную группу, так как в операционных системах Windows NT / 2000 / XP данные из нее пишутся в реестр.

    СОВЕТ При заполнении этой группы нужно попытаться сделать таблицу Registry как можно компактней, поместив как можно больше информации в другие, более специфичные таблицы. Это делается, потому что Installer не может выделить различные типы реестровых записей в таблице Registry и, следовательно, не может использовать внутреннюю логику для задействования всех своих возможностей, например - публикации или установки по требованию. Кроме того, такой способ организации данных поможет уменьшить риск записи лишней информации о COM-серверах.

    Системные таблицы

    Эта группа содержит информацию о структуре инсталляционной базы данных. Запросы к таблицам этой группы позволяют получить разнообразную информацию о пакете инсталляции любого приложения.

    Диаграмму этой группы приводить смысла нет. Некоторые таблицы этой группы - статические, они создаются при компиляции пакета инсталляции и не связаны с другими таблицами. Другая же часть вообще не хранится в базе данных, а создается только на время выполнения SQL-запросов.

    Итак, эта группа состоит из 5 таблиц, краткое описание которых дано ниже:

    Имя таблицы Краткое описание
    _Tables Хранит имена всех таблиц инсталляционной базы данных, включая созданные автором пакета для личных целей (например, для использования в своих операциях). Эта таблица доступна только на чтение
    _Columns Хранит информацию обо всех столбцах в таблицах инсталляционной базы данных. Но временные столбцы в этой таблице не хранятся. Как и предыдущая таблица, доступна только на чтение
    _Streams Содержит потоки данных OLE. Эта таблица временная и создается только при выполнении определенных SQL-запросов, например, при выполнении функции MsiRecordReadStream
    _Storages Содержит хранилища данных OLE. Эта таблица также временная и создается только при выполнении определенных SQL-запросов, например, при выполнении функции MsiRecordSetStream
    _Validation Эта таблица содержит информацию о столбцах в таблицах базы данных, включая их имена и диапазоны допустимых значений, а также другую важную для базы данных информацию. Используется только при проверке целостности базы данных

    Таблицы поиска

    Таблицы поиска используются для поиска файлов и приложений на компьютере пользователя. Чтобы найти файл, нужно сначала задать сигнатуру файла, а затем произвести поиск. Таблицы этой группы можно использовать для поиска в реестре, в данных конфигурации инсталлятора, по дереву каталогов или в .ini-файлах. При этом ищется файл или каталог с заданной уникальной сигнатурой. Затем, если файл найден, его сигнатура проверяется по таблице Signature, чтобы убедиться, что данный файл действительно тот, который нужен, а не просто еще один файл с таким же именем. Если запись в таблице поиска не связана с таблицей Signature, значит, запись ссылается на каталог, а не на файл.

    Компонент, которому принадлежит нужный файл, определяется через связь между таблицами File и Component. Installer определяет подчиненность файла через таблицу компонентов, потому что каждый файл связан с одним компонентом. Местоположение компонента определяется по внешнему ключу в таблице Component, указывающему на таблицу Directory.

    Нужные приложения ищутся аналогично: при этом находятся определенные файлы, из которых состоит приложение. Installer также предоставляет две таблицы, позволяющие искать предыдущие версии приложений: AppSearch и CCPSearch.

    Группа таблиц поиска состоит из 7 таблиц, описание которых дано ниже:

    Имя таблицы Краткое описание
    Signature Содержит информацию, уникальным образом описывающую некоторый файл 1
    RegLocator Эта таблица содержит информацию, необходимую для поиска файлов или каталогов по записям в реестре
    IniLocator Эта таблица используется для поиска .ini-файлов. Эти файлы должны быть расположены в корневом каталоге Windows
    CompLocator Эта таблица используется для поиска файлов или каталогов с использованием конфигурационных данных Windows Installer
    DrLocator Эта таблица используется для поиска по дереву каталогов
    AppSearch Эта таблица содержит список свойств, которые должны быть установлены, если нужный файл или каталог с заданной сигнатурой найден
    CCPSearch Эта таблица содержит список сигнатур файлов, из которых хотя бы один должен быть установлен на пользовательском компьютере. Таблица используется при обновлении программ

    ПРИМЕЧАНИЕ

    1. Формально по документации Microsoft таблица Signature не относится к группе таблиц поиска. Но так как она нигде, кроме поиска, не используется, я позволил себе внести ее в эту группу.

    Таблицы информации о программе

    Таблицы этой группы содержат важную информацию о пакете инсталляции, используемую на протяжении всего процесса инсталляции.

    Состоит эта группа из пяти таблиц:

    Имя таблицы Краткое описание
    Property В этой таблице хранятся все свойства 1 пакета инсталляции
    Binary В этой таблице хранятся двоичные данные для иконок, растров и т.п. Также здесь хранятся данные для пользовательских операций
    Error Эта таблица используется для поиска шаблонов форматирования при обработке ошибок. Installer имеет свой собственный механизм обработки ошибок
    Shortcut Здесь хранится вся информация, необходимая для создания файловых ярлыков
    ReserveCost Эта таблица содержит информацию о необходимом дисковом пространстве для каждого компонента приложения

    ПРИМЕЧАНИЕ

    1. Свойство - это глобальная переменная, которая используется Microsoft Windows Installer во время инсталляции.

    Таблицы процесса инсталляции

    Таблицы этой группы управляют выполнением стандартных и пользовательских операций.

    ПРИМЕЧАНИЕ Тема операций в Windows Installer обширна и ей будет посвящена одна из следующих статей.

    Некоторые из таблиц этой группы управляют последовательностью выполнения операций на самом высоком уровне. Каждая из следующих таблиц управляет своей частью процесса.

    Имя таблицы Краткое описание
    InstallUISequence Эта таблица содержит операции, выполняемые при активизации высокоуровневой операции INSTALL и уровне пользовательского интерфейса - полный или сокращенный. Installer пропускает операции из этой таблицы, если уровень пользовательского интерфейса установлен в базовый или отключен 1
    InstallExecuteSequence Эта таблица содержит операции, выполняемые при активизации высокоуровневой операции INSTALL 1, 2
    AdminUISequence Эта таблица содержит операции, выполняемые при активизации высокоуровневой операции ADMIN и уровне пользовательского интерфейса - полный или сокращенный. Installer пропускает операции из этой таблицы, если уровень пользовательского интерфейса установлен в базовый или отключен 3
    AdminExecuteSequence Эта таблица содержит операции, выполняемые при активизации высокоуровневой операции ADMIN 2, 3
    AdvtUISequence Installer не использует эту таблицу. Она должна быть удалена из базы данных или быть пустой
    AdvtExecuteSequence Эта таблица содержит операции, выполняемые при активизации высокоуровневой операции ADVERTISE 4

    ПРИМЕЧАНИЕ

    1. Все операции в последовательности инсталляции, вплоть до InstallValidate и диалогов выхода, помещаются в таблицу InstallUISequence. Все операции от InstallValidate и до конца инсталляции - в таблицу InstallExecuteSequence. Так как последняя таблица может использоваться независимо от первой (например, если пользовательский интерфейс отключен), она включает все операции инициализации, такие как LaunchConditions, CostInitialize, CostFinalize и ExecuteAction.

    2. Все пользовательские операции, выполняемые в этой последовательности, при необходимости использования пользовательского интерфейса должны пользоваться функцией API MsiProcessMessage, вместо диалогов из таблицы Dialog.

    3. Все операции в последовательности инсталляции, вплоть до InstallValidate и диалогов выхода, помещаются в таблицу AdminUISequence. Все операции от InstallValidate и до конца инсталляции - в таблицу AdminExecuteSequence. Так как последняя таблица может использоваться независимо от первой (например, если пользовательский интерфейс отключен), она включает все операции инициализации, такие как LaunchConditions, CostInitialize, CostFinalize и ExecuteAction.

    4. Таблица AdvtExecuteSequence может содержать только ограниченный набор стандартных операций. Пользовательские операции не должны содержаться в этой таблице.

    К другой группе относятся таблицы, позволяющие расширять функциональность пакета инсталляции. Достаточно часто, особенно при установке сложных программных продуктов, встроенной функциональности Windows Installer, основанной на стандартных операциях, не хватает. Здесь и приходит на помощь таблица Custom Action, позволяющая создавать и хранить в инсталляционной базе данных информацию для выполнения пользовательских операций.

    Эта таблица позволяет легко и просто интегрировать пользовательский код и данные в процесс инсталляции приложения. Исполняемый код может браться прямо из базы данных, только что установленного файла или из уже существующего на компьютере исполняемого файла.

    Следующая группа таблиц расширяет возможности инсталлятора по манипулированию файлами и каталогами в процессе инсталляции.

    Имя таблицы Краткое описание
    RemoveFile Эта таблица содержит список файлов, которые необходимо удалить при инсталляции
    RemoveIniFile Эта таблица содержит информацию, которую нужно удалить из .ini-файлов при инсталляции приложения
    RemoveRegistry Эта таблица содержит информацию, которую нужно удалить из реестра при инсталляции связанного с ней компонента
    CreateFolder Содержит список каталогов, которые необходимо создать при инсталляции приложения 1
    MoveFile Эта таблица содержит список файлов, которые нужно перенести или скопировать во время инсталляции из исходного каталога в заданный каталог

    ПРИМЕЧАНИЕ

    1. Хотя Installer и создает при инсталляции каталоги по мере необходимости, они удаляются, если не содержат файлов. Каталоги, перечисленные в таблице CreateFolder, не удаляются до тех пор, пока не будет удален связанный с ними компонент.

    И, наконец, последняя в списке, но далеко не последняя по значимости таблица, управляющая выполнением инсталляции: LaunchCondition. Эта таблица содержит список условий, при выполнении которых может начаться процесс инсталляции. Следует заметить, что эта таблица управляет процессом в целом и для успешного запуска процесса инсталляции необходимо выполнение ВСЕХ содержащихся в ней условий.

    Последнее слово о таблицах

    Список таблиц, используемых Windows Installer, весьма велик. И вполне естественно, что в рамках статьи невозможно рассмотреть все из них. Многие из таблиц, не упоминавшихся здесь, будут рассмотрены в следующих статьях, при рассмотрении более узких тем.
