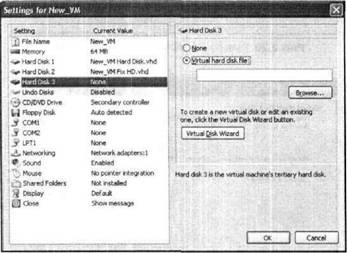

  • Конфигурирование жестких дисков
  • Конфигурирование внешних устройств
  • Работа пользователей с виртуальной машиной
  • Запуск виртуальной машины
  • Интерфейс окна виртуальной машины
  • Завершение работы виртуальной машины

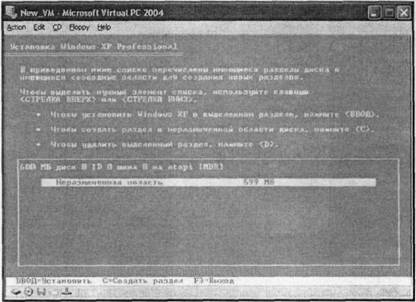

  • Установка гостевой операционной системы
  • Установка приложений и драйверов устройств

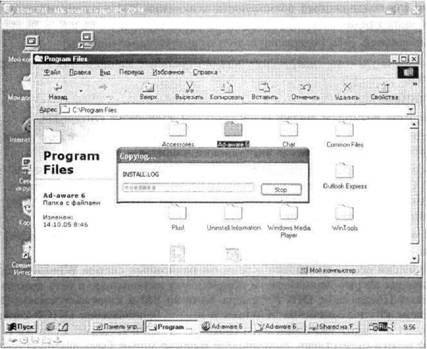

  • Обмен данными между гостевой и хостовой ОС
  • Сетевые возможности виртуальных машин Virtual PC
  • Правила включения виртуальных машин в сеть
  • Создание сети из виртуальных машин
  • Подключение хост-компьютера к сети из виртуальных машин
  • Настройка виртуальной машины для работы в Интернете
  • Глава 2

    Виртуальные машины Virtual PC 2004

    Для пользователей, предпочитающих работать исключительно с операционными системами семейства Windows, продукт Virtual PC 2004, пожалуй, можно считать наиболее подходящим выбором — ведь последняя версия программы принадлежит Microsoft.

    Общая характеристика

    Технология, заложенная в Virtual PC, была разработана компанией Connectix, однако компания Microsoft в очередной раз продемонстрировала чутье на удачные технологические решения и в начале 2003 года приобрела права на Virtual PC. В ноябре 2003 появилась доработанная и модифицированная версия продукта — Virtual PC 2001 уже под торговой маркой Microsoft. Причем указанный продукт, предназначенный для установки на автономных компьютерах и рабочих станциях, вскоре получил «напарника». В первой половине 2004 года Microsoft был выпущен инструмент Microsoft Virtual Server 2004, предназначенный для развертывания сети виртуальных машин в масштабах предприятия. Поскольку книга ориентирована на пользователей «домашних» компьютеров, то основное внимание в ней уделено Virtual PC 2004.

    Особенности работы Virtual PC 2004

    Каждая виртуальная машина Virtual PC 2004 эмулирует автономный компьютер с собственными звуковой картой и видеокартой, а также (если требуется) с собственным сетевым адаптером. Такой виртуальный компьютер полностью изолирован от среды реального компьютера, и никакие изменения его конфигурации не влияют на конфигурацию физических устройств хост-компьютера. Параметры виртуального компьютера сохраняются в специальном конфигурационном файле (в формате XML), который при необходимости может быть перенесен на другой хост-компьютер с целью воспроизведения параметров виртуальной машины.

    Конфигурационный файл виртуальной машины имеет расширение VMC (Virtual Machine Configuration), однако собственно описание конфигурации выполнено на языке XML. Поэтому пользователи, знакомые с этим языком, могут открыть VMC-файл в любом текстовом редакторе и изучить его содержимое,

    В качестве гостевых ОС на виртуальные машины могут быть установлены следующие системы:

    ■ из семейства Windows: Windows 95, Windows 98, Windows Me, Windows NT, Windows 2000, Windows XP (включая Tablet PC Edition), а также MS-DOS 6.22;

    ■ из числа ОС от других производителей гарантированно поддерживаются OS/2 Warp V4 Fix Pack 15, OS/2 Warp Convenience Pack 1 и OS/2 Warp Convenience Pack 2. Хотя разработчики Virtual PC и утверждают, что их продукт способен работать со всеми современными ОС, базирующимися на архитектуре х86, совместимость с другими ОС (например, Red Hat Linux, Novell NetWare) требуется на каждом конкретном компьютере проверять экспериментальным путем.

    Кроме того, на виртуальную машину могут быть установлены операционные системы, входящие в линейку Windows Server. Однако по непонятной причине Microsoft не слишком афиширует эту возможность. Вероятно, при работе серверной ОС в качестве гостевой не все ее возможности воспроизводятся в полной мере. Прежде всего это относится к службе каталогов Active Directory.

    В качестве хостовых ОС могут использоваться только операционные системы семейства Windows (конкретно — Windows 2000/ХР Professional или выше). На гостевую ОС могут быть установлены любые поддерживаемые ею приложения, включая компьютерные игры и программы для работы в Интернете. В виртуальной машине обычным образом используются такие устройства, подключаемые к реальному компьютеру, как принтеры, модемы и устройства чтения CD/DVD. Стандартные устройства ввода, подключаемые к USB-порту, поддерживаются посредством эмуляции интерфейса PS/2. Однако те устройства с интерфейсом USB, для которых требуется устанавливать собственный драйвер (например, сканеры), Virtual PC 2004 не поддерживает. Кроме того, виртуальная машина Virtual PC «не видит» физическую видеокарту хост-компьютера и не поддерживает устройства с интерфейсом SCSI. Вместе с тем необходимо отмстить, что Virtual PC 2004 позволяет выделять на каждую ВМ до 3,6 Гбайт оперативной памяти (при ограничении емкости реальной ОП хост-компьютера значением 4 Гбайт).

    Работа с виртуальными дисками

    Особо следует отметить возможности Virtual PC 2004 по работе с виртуальными жесткими дисками. К таковым, в частности, относятся возможность подключения к каждой ВМ до трех виртуальных жестких дисков и поддержка трех типов таких дисков: диска фиксированного размера, динамического диска и связанного диска.

     Диск фиксированного размера (fixed virtual hard disk) — это «обычный» виртуальный диск. Такой диск представляет собой файл (в формате VHD — Virtual Hard Disk), который пользователь может сохранить в любой папке реального жесткого диска хост-компьютера. Размер VHD-файла приблизительно равен емкости виртуального жесткого диска, выбранной пользователем при создании ВМ; максимально возможный размер VHD-файла зависит от располагаемого свободного пространства на реальном диске.

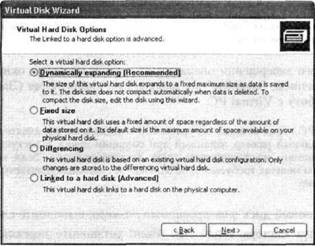

     Динамический диск (dynamic virtual hard disk) отличается от диска фиксированного размера тем, что размер эмулирующего его VHD-файла изменяется в зависимости от объема «записанных на диск» данных; исходный размер этого файла выбирается автоматически (минимально необходимым для работы ВМ). Динамический диск создается по умолчанию при генерации новой виртуальной машины.

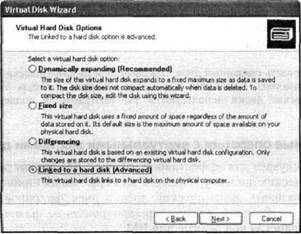

    ■ Связанный диск (linked hard disk) это виртуальный диск, который фактически представляет собой ссылку на физический жесткий диск хост-компьютера. Эффект от применения связанных дисков имеется в тех случаях, когда на физическом диске создано несколько системных разделов с разными ОС (то есть когда хост-компьютер сконфигурирован под мультизагрузку). Связанный диск позволяет запустить одну из «реальных» альтернативных ОС при работе под управлением другой, опять-таки реальной, операционной системы, используя реальный файл загрузки (boot.ini).

    В качестве пояснения к работе связанного диска приведем такой пример.

    Пусть на физическом жестком диске имеются два системных раздела, на одним из которых установлена система Windows XP Professional, а на втором — Windows 98. Тогда вы можете загрузить систему Windows XP Professional, запустить на ней Virtual PC и с помощью консоли ВМ запустить Windows 98, не перезагружая систему (рис. 2.1).

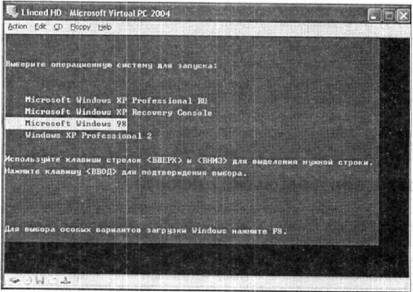

    Рис. 2.1. Применение связанного диска для работы с реальным загрузчиком


    В целях повышения удобства и безопасности работы с виртуальной машиной в Virtual PC предусмотрены еще два дополнительных типа виртуальных дисков: диск изменений и диск отката.

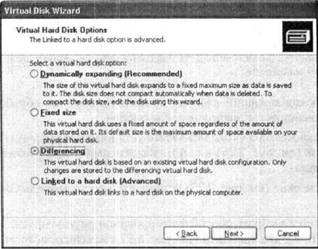

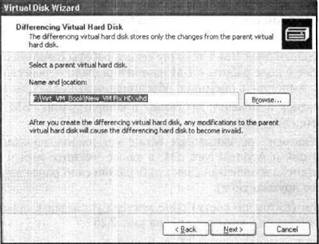

     Диск изменений (differencing hard disk) позволяет нескольким пользователям (или нескольким виртуальным машинам) совместно применять один и тот же «основной» виртуальный диск. Virtual PC сохраняет все изменения, произведенные в течение сеанса работы пользователя (или ВМ) с «основным» диском, в отдельном файле изменений (differencing file). Один из вариантов применения диска изменений состоит в том, чтобы разместить файл «основного» виртуального диска на сетевом сервере, а каждому пользователю предоставить возможность сохранять результаты своей работы на своем локальном компьютере в файле изменений.

     Диск отката (undo disk) — позволяет пользователю отменить любые изменения содержимого «основного» виртуального диска. Такие изменения Virtual PC сохраняет в отдельном временном файле, и по завершении сеанса работы с ВМ пользователь может либо принять (подтвердить) внесенные изменения, либо отказаться от них. Диск отката создается по умолчанию для каждой новой ВМ, однако его использование требуется разрешить при конфигурировании ВМ.

    Подробнее процедура конфигурирования виртуальных дисков различных типов рассмотрена в разделе «Создание и настройка виртуальной машины».

    Установка и настройка Virtual PC

    В целом установка Virtual PC аналогична установке любого другого Windows- приложения. Тем не менее имеется ряд особенностей, на которые следует обратить внимание.

    Системные требования

    Минимальные требования, которым должны отвечать технические характеристики хост-компьютера, предназначенного для установки Virtual PC 2004, существенно зависят от номенклатуры гостевых ОС, устанавливаемых на виртуальные машины. Это и понятно — ведь гостевой ОС требуются практически те же ресурсы, которые использует ОС данного типа при работе в «реальном» режиме. Однако и для работы самого приложения Virtual PC необходимы определенные вычислительные ресурсы.

    ■ Процессор с архитектурой х86 (AMD Athlon/Duron, Intel Celeron, Intel Pentium II, Intel Pentium III, Intel Pentium 4), тактовой частотой не менее 400 МГц (рекомендуемая частота — 1 ГГц и выше) и кэшем второго уровня (L2 cache). Virtual PC поддерживает также процессоры AMD Opteron, но только при использовании 32-разрядной хостовой ОС. Возможен запуск Virtual PC в многопроцессорных системах, однако при этом будет все равно только один процессор.

    ■ Видеоадаптер Super VGA с разрешением не ниже 800×600.

    ■ В качестве хостовой ОС может использоваться Windows XP Professional, Windows 2000 Professional или Windows XP Tablet PC Edition.

    ■ Минимально необходимая емкость оперативной памяти и объем свободного пространства на жестком диске зависят от используемой хостовой ОС, соответствующие сведения приведены в табл. 2.1.


    Таблица 2.1. Требования к емкости оперативной памяти и свободному пространству на жестком диске

    Тип хостовой ОС Емкость ОП, Мбайт Дисковое пространство, Гбайт
    Windows XP Professional 128 2
    Windows 2000 Professional 96 2
    Windows XP Tablet PC Edition 128 2

    Для каждой из гостевых ОС следует учитывать ее собственные требования к емкости ОП и дисковому пространству (табл. 2.2).


    Таблица 2.2. Требования к емкости оперативной памяти и свободному пространству на жестком диске для гостевых ОС

    Тип гостевой ОС Емкость ОП, Мбайт Дисковое пространство, Гбайт
    Windows XP Professional 128 2
    Windows XP Home Edition 128 2
    Windows 2000 Professional 96 2
    Windows NT Workstation 4,0, Service Pack 6 или выше 64 1
    Windows Millennium Edition 96 2
    Windows 98 64 0,5
    Windows 95 32 0,5
    MS-DOS 6.22 32 0,05
    Windows XP Tablet PC Edition 128 2
    OS/2 Warp 4 OS/2 Fixpack 15, OS/2 Warp Convenience Pack 1, and OS/2 Warp Convenience Pack 2 64 0,5

    Если вы планируете запускать одновременно несколько ВМ с различными ОС то их требования к емкости ОП должны, разумеется, суммироваться.

    Необходимая конфигурация хост-компьютера должна быть обеспечена до установки Virtual PC. Например, если планируется установить и качестве гостевых ОС Windows 2000 Professional и Windows 98, то для их совместной работы необходимо иметь 160 Мбайт оперативной памяти в дополнение к потребностям самого приложения Virtual PC и хостовой ОС.

    Virtual PC поддерживает работу с двумя последовательными (СОМ) и одним параллельным (LPT) портами для каждой гостевой ОС. Работа с USB-устройствами в среде гостевой ОС невозможна. Тем не менее для гостевой ОС можно обеспечить доступ к сервисам, предоставляемым USB-устройством, подключенным к физическому порту хост-компьютера. Например, вы можете создавать в среде гостевой ОС разделяемую (общую) папку и копировать в нее файлы с накопителя Flash Drive, подключенного к USB-порту хост-компьютера.

    Процедура установки Virtual PC 2004

    Дистрибутив Virtual PC (его размер — около 19 Мбайт) содержит файл программы установки Setup.exe. Процедуру установки можно начать одним из двух способов:

    ■ запустив «вручную» на исполнение файл Setup.exe;

    ■ указав этот файл в качестве установочного в окне Установка и удаление программ.

    В обоих случаях запускается мастер установки, традиционный для многих Windows-приложений.

    На веб-сайте Microsoft можно получить бесплатную 45-дневную оценочную версию Virtual PC 2004. Веб-версия дистрибутива представляет собой единственный exe-файл (MicrosoftVirtualPC2004EnglishTrial.exe). Это самораспаковывающийся архив, поэтому запуску мастера установки предшествует процедура извлечения из архива установочных файлов.

    После того как вы примете лицензионное соглашение, потребуется ввести регистрационные сведения (имя пользователя, название организации, серийный номер продукта). На следующем шаге можно выбрать каталог установки Virtual PC (по умолчанию программа устанавливается на системный диск и папку Program Files). Выбрав каталог установки, щелкните на кнопке Install, показанной снизу на рис. 2.2, После копирования программных файлов в указанный каталог и редактирования системного реестра мастер установки завершает свою работу. Однако для пользователя процедура установки на этом не заканчивается. Чтобы обеспечить максимально возможную (на сегодняшний день) эффективность работы Virtual PC, рекомендуется выполнить еще два шага.

    1. Установить пакет обновлений Service Pack 1 для Virtual PC.

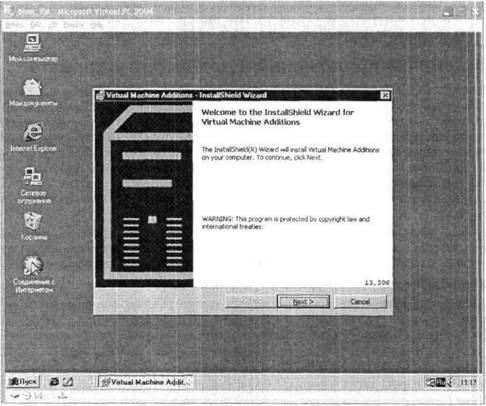

    2. Установить набор расширений для виртуальных машин (Virtual Machine Additions).

    Установка набора расширений производится для каждой из виртуальных машин индивидуально уже после ее создания. Поэтому описание данного шага приведено в разделе «Создание и настройка виртуальной машины». А вот об установке пакета обновлений полезно побеспокоиться сразу после установки Virtual PC.

    Пакет обновлений для Virtual PC доступен для бесплатной загрузки на веб-сайте Microsoft. Однако он не может быть использован для обновления условно-бесплатной версии программы.

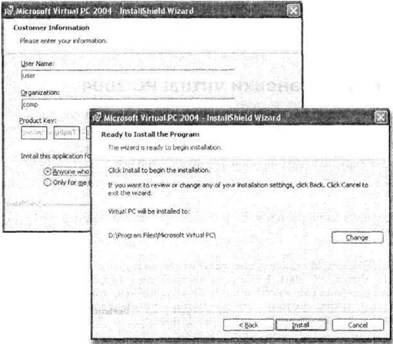

    Рис. 2.2. Окна мастера установки Virtual PC


    Пакет обновлений дополняет исходный вариант Virtual PC по следующим позициям:

    ■ улучшена поддержка операционной системы Windows XP с пакетом обновлений Service Pack 2 в качестве гостевой ОС;

    ■ улучшена поддержка операционной системы Windows Server 2003 Standard Edition в качестве хостовой ОС;

    ■ обновлена утилита Virtual Disk Precompaсtor, позволяющая прописывать неиспользуемое пространство виртуального диска нулями (в целях повышения безопасности данных);

    ■ улучшена поддержка протокола TCP;

    ■ обновлен набор расширений для виртуальных машин;

    ■ доработана поддержка службы групповой политики в части управления установкой приложений;

    ■ устранены некоторые технические ошибки.

    Файл пакета обновлений представляет собой ZIP-архив (файл называется VPC2004SP1Update.zip) Чтобы начать установку пакета обновлений, необходимо:

    1. Распаковать архив дистрибутива в подходящую папку.

    2. Запустить на выполнение файл Setup.exe.

    Все остальные действия мастер установки выполнит самостоятельно, без участия пользователя. Правда, периодически на экране будут появляться предупреждения, что данное программное обеспечение не тестировалось на совместимость с Windows XP (немного странно, не правда ли?). В таком случае следует разрешить мастеру продолжить установку.

    После установки пакета обновлении отказаться от него будет уже невозможно. При необходимости можно полностью удалить Virtual PC 2004, а затем переустановить приложение в исходном виде. Для удаления Virtual PC 2004 необходимо запустить компонент Установка и удаление программ, выбрать в списке приложении соответствующий пункт и щелкнуть на кнопке Удалить (рис. 2.3).

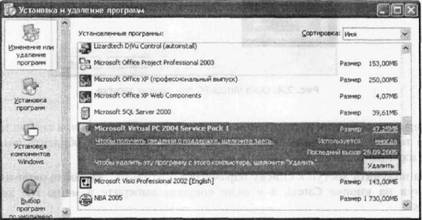

    Рис. 2.3. Удаление Virtual PC


    Дополнительного пояснения требует ситуация, когда в конфигурации хост-компьютера, на который устанавливается Virtual PC 2004, отсутствует сетевой адаптер. В этом случае перед завершением работы мастера установки на экране появится сообщение о том, что при установке драйвера сетевых служб (network services driver) произошла ошибка. Для ее устранения необходимо после завершения установки Virtual PC 2004 выполнить следующее.

    1. Перезагрузить компьютер.

    2. В каталоге установки Virtual PC открыть папку Utilities,

    3. Запустить на выполнение командный файл INSTALL.BAT. Этот файл обеспечивает установку эмулятора сетевого адаптера.

    Настройка Virtual PC 2004

    При первом запуске Virtual PC 2004 на экране появляются два окна: на переднем плане — окно мастера создания виртуальной машины, за ним — окно консоли ВМ (рис. 2.4).

    Рис. 2.4. Окна Virtual PC при первом запуске


    К процедуре создания виртуальной машины мы еще вернемся, а сейчас поговорим о том, на какие параметры работы Virtual PC следует обратить внимание и как их можно изменить.

    Чтобы получить доступ к списку параметров Virtual PC, закройте окно мастера щелкнув на кнопке Cancel, а в окне консоли выберите в меню File команду Options.

    На экране появится диалоговое окно, в левой части которого представлен список настраиваемых параметров и их текущие значения (рис. 2.5).

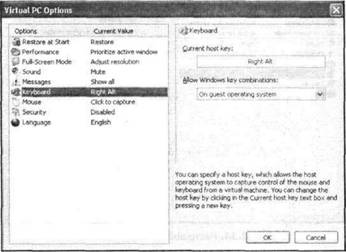

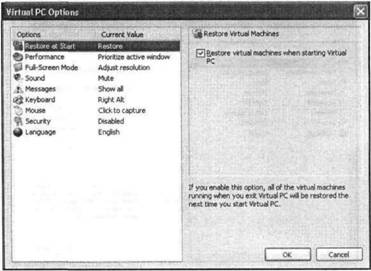

    Рис. 2.5. Окно настройки Virtual PC


    Для изменения значения параметра следует использовать элементы управления расположенные в правой части окна. Для каждого настраиваемого параметра состав этих элементов свой. Например, чтобы выбрать способ запуска виртуальной машины (Restore as Start), достаточно установить или сбросить соответствующий флажок (см. рис. 2.5), а для настройки параметров безопасности (Security) — 4 флажка (рис. 2.6).

    Именно с группы Security мы и начнем более близкое знакомство с настраиваемыми параметрами Virtual PC.

    Обратите внимание, что в исходном состоянии параметры безопасности отключены (Disabled). Это означает, что пользователь с любой учетной записью, имеющий право запуска Virtual PC, допущен также и к изменению параметров работы Virtual PC, Чтобы предоставить доступ к тем или иным параметрам лишь пользователям из группы администраторов, установите соответствующий флажок (см. рис. 2.6):

    ■ Options — запрещается доступ к рассматриваемому окну настройки Virtual PC;

    ■ Settings — запрещается доступ к параметрам конкретной ВМ;

    ■ New Virtual Machine Wizard — запрещается доступ к мастеру создания новой ВМ;

    Virtual Disk Wizard — запрещается доступ к мастеру виртуальных дисков.

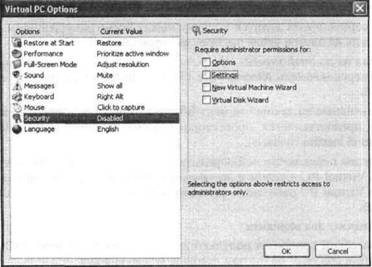

    Рис. 2.6. Настройка параметров безопасности Virtual PC


    Если установлен хотя бы один из перечисленных флажков, в качестве текущего значения параметра Security указывается состояние Enabled — это означает, что «защита включена».

    Параметры Performance определяют режим выделения реальных вычислительных ресурсов работающим ВМ. Для задания этих параметров служат две группы переключателей (рис. 2.7).

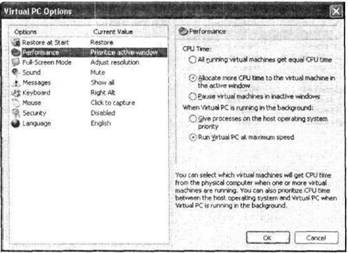

    Рис. 2.7. Установка параметров выделения вычислительных ресурсов


    Первая группа — CPU Time — позволяет задать дисциплину распределения процессорного времени между работающими ВМ. Возможны три варианта:

    ■ процессорное время делится поровну между всеми запущенными ВМ (переключатель All running virtual machines get equal CPU time);

    ■ активная на данный момент ВМ получает большую долю процессорного времени (переключатель Allocate more CPU time to the virtual machine in the active window);

    ■ все неактивные на данный момент ВМ приостанавливаются, то есть им вообще не предоставляется процессорное время (переключатель Pause virtual machines in inactive windows).

    Вторая группа переключателей определяет, как распределить процессорное время между Virtual PC в целом и другими запущенными приложениями хостовой ОС, когда Virtual PC работает в фоновом режиме (When Virtual PC is running in the background).

    Здесь возможны два варианта;

    ■ более высокий приоритет получают другие процессы хостовой ОС (переключатель Give processes on the host operating system priority);

    ■ с максимально возможной скоростью выполняются процессы Virtual PC (переключатель Run Virtual PC at maximum speed).

    Флажок в разделе Full-Screen Mode определяет соотношение между экранным разрешением для хостовой ОС и разрешением, выбранным для гостевой ОС. Если этот флажок установлен, то для хостовой ОС будет задано такое же разрешение, как для ВМ, работающей в полноэкранном режиме. Данный режим работы полезен в том случае, если гостевая ОС не поддерживает разрешение, изначально выставленное для хостовой ОС. В подобной ситуации гостевая ОС не сможет загрузиться в полноэкранном режиме. Подробнее об управлении экранными режимами ВМ рассказано в подразделе «Интерфейс окна виртуальной машины» раздела «Работа пользователей с виртуальной машиной».

    Параметры сообщений (Messages) позволяют управлять отображением информационных и предупреждающих сообщений, выводимых на экран Virtual PC (рис. 2.8).

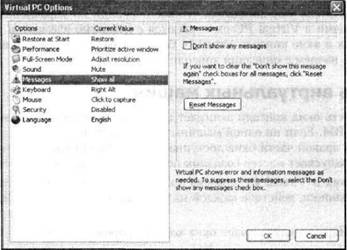

    Рис. 2.8. Установка параметров сообщений


    Такие сообщения могут появляться, например, когда имеют место проблемы с виртуальным сетевым окружением ВМ (рис. 2.9)

    Рис. 2.9. Пример сообщения от Virtual PC


    Пользователь может запретить вывод сообщений определенного типа «в индивидуальном порядке», установив в окне сообщения флажок Don't show this message again (Больше не показывать это сообщение).

    Чтобы запретить вывод всех сообщений, в разделе Messages необходимо установить флажок Don't show any messages (см. рис. 2.8).

    Чтобы отменить блокировку сообщений, запрещенных индивидуально, в окне настройки сообщений требуется щелкнуть на кнопке Reset messages.

    Создание и настройка виртуальной машины

    Вероятно, читатель уже догадался, что все операции по управлению виртуальными машинами в Virtual PC выполняются с помощью элементов управления, размещенных в окне консоли Virtual PC Console. Поэтому рассказ о виртуальных машинах мы начнем с описания консоли.

    Консоль виртуальных машин

    Большую часть окна консоли занимает поле, в котором отображается перечень имеющихся ВМ. Если ни одной машины еще не создано, то это поле пустое (см. рис. 2.4), а в правой части окна доступна единственная кнопка — New (создать). Эта кнопка запускает мастер создания новой ВМ, о котором рассказано далее.

    После того как в Virtual PC создана хотя бы одна ВМ, становятся доступными еще три кнопки, действие каждой из которых относится к выбранной в списке ВМ:

    ■ Settings (Параметры) — вызов окна конфигурирования ВМ;

    ■ Remove (Удалить) — удаление ВМ;

    ■ Start (Пуск) — запуск ВМ (кнопка доступна, если выбранная ВМ еще не запущена).

    Команды, связанные с перечисленными кнопками, доступны также из меню Action (Действие) консоли. В этом меню имеются, кроме того, еще две команды, позволяющие изменить состояние выбранной ВМ:

    ■ Pause (Пауза) — перевод ВМ в неактивный режим; после применения данной команды она заменяется в меню командой Resume (Возобновить); на время приостановки ВМ прерывается выполнение всех операций, производимые гостевой ОС или ее приложениями; в некоторых случаях это может привести к возникновению ошибки при возобновлении работы ВМ (например, когда ВМ участвует в обмене данными по сетевым протоколам); визуально окно приостановленной ВМ выглядит более «тусклым» по сравнению с окнами активных ВМ;

    ■ Reset (Сброс) — «горячий» перезапуск ВМ (действие кнопки аналогично действию одноименной кнопки реального компьютера).

    В распоряжении пользователя имеется еще несколько средств управления состоянием виртуальной машины: системные комбинации клавиш, инструкции командной строки, а также собственные элементы управления окна ВМ. Эти средства представлены в последующих разделах.

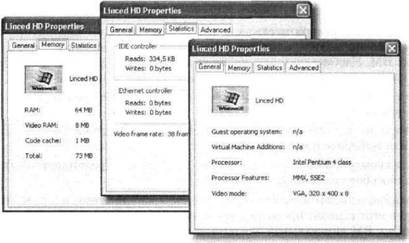

    В меню Action присутствует также команда Properties (Свойства), которая обеспечивает доступ к окну текущих свойств ВМ, выбранной в списке. Ее применение полезно в качестве диагностического средства при возникновении неполадок в работе ВМ, а также при принятии решения о возможности приостановки ВМ. Окно текущих свойств ВМ содержит четыре вкладки (рис. 2.10): General (Общие). Memory (Память), Statistics (Статистика) и Advanced (Дополнительно).

    ■ На вкладке General представлены сведения об основных параметрах аппаратно-программной среды ВМ (тип гостевой ОС, тип процессора, выбранный видеорежим).

    ■ На вкладке Memory отображаются данные об используемой памяти (оперативной, видеопамяти и кэше).

    ■ Вкладка Statistics дает информацию об обмене данными с виртуальным жестким диском и о работе сетевого адаптера.

    ■ На вкладке Advanced можно получить сведения о выполняемых инструкциях командной строки и об использовании средств оптимизации работы ВМ.

    В меню File окна консоли ВМ имеются две команды, обеспечивающие создание новой ВМ: New Virtual Machine Wizard (Мастер создания виртуальной машины) и Virtual Disk Wizard (Мастер виртуальных дисков). Первую из них можно также вызвать щелчком на кнопке New. С помощью какого из двух мастеров начинать создание новой ВМ, зависит от состава имеющихся в вашем распоряжении виртуальных машин и виртуальных дисков. Подробнее различные варианты создания ВМ рассмотрены в следующем подразделе.

    Создание виртуальной машины

    Как вы уже знаете, описание конфигурации виртуальной машины хранится в текстовом VMC-файле, а виртуальный жесткий диск представляет собой VHD-файл.

    Рис. 2.10. Окно текущих свойств ВМ


    В общем случае эти файлы не зависят одни от другого, но с каждой виртуальной машиной должен быть связан хотя бы один виртуальный жесткий диск. Таким образом, у пользователя есть два варианта действий:

    ■ вначале создать виртуальный жесткий диск с требуемыми параметрами, а затем при формировании новой ВМ подключить к ней созданный диск;

    ■ создать виртуальный диск непосредственно в ходе формирования новой ВМ, а затем скорректировать его параметры с помощью мастера виртуальных дисков.

    Первый вариант предпочтительнее в том случае, когда вы планируете создать некий «эталонный» виртуальный диск и использовать его в конфигурации нескольких ВМ. Удобнее он и при желании получить виртуальный диск с нестандартными параметрами (например, связанный диск — Linked Disk).

    Однако в учебных целях мы начнем знакомство с процедурой создания ВМ со второго варианта.

    Для запуска мастера New Virtual Machine Wizard щелкните в окне консоли на кнопке New или выберите в меню File соответствующую команду. После ознакомления со стартовым окном мастера вам предстоит выбрать один из двух способов создания ВМ (рис. 2.11):

    ■ с пользовательскими параметрами (переключатель Create a virtual machine): именно этот вариант предоставляет возможность «попутно» создать подключенный к ВМ виртуальный жесткий диск;

    ■ в стандартной конфигурации с параметрами, заданными по умолчанию (переключатель Use default settings to create a virtual machine); в этом случае ВМ создается без подключенного виртуального диска, и его потребуется подключить позже с помощью окна свойств ВМ.

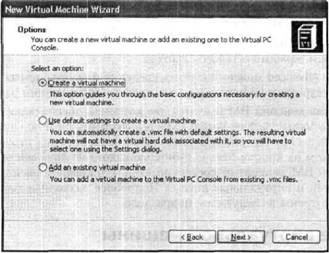

    Рис. 2.11. Первый шаг работы мастера New Virtual Machine Wizard


    При выборе любого из этих вариантов в качестве завершающего этапа придется выполнить регистрацию созданной виртуальной машины в консоли ВМ. Третий переключатель, имеющийся в этом окне мастера, Add an existing virtual machine (Добавить существующую виртуальную машину), обеспечивает лишь регистрацию одной из существующих машин в данной консоли ВМ, Эта операция необходима, например, в том случае, когда на хост-компьютер перенесен файл конфигурации ВМ (VMC файл), подготовленный на другом компьютере. Выбрав первый или второй вариант работы, в следующем окне вы должны будете задать имя ВМ (то есть имя VMC-файла) и папку для ее размещения. По умолчанию новая ВМ помещается в папку

    \Мои документы\My Virtual Machines
    . В эту же папку по умолчанию будет помещен и вновь созданный виртуальный диск, размер которого может составлять не один гигабайт. Поэтому к выбору панки (и физического диска) для хранения ВМ следует отнестись достаточно внимательно.

    Имя виртуальной машины должно быть уникальным среди ВМ, управляемых из данной консоли. Кроме того, имя ВМ (то есть VMC-файла) не должно содержать двоеточия.

    Следующий шаг зависит от того, какой вариант создания ВМ был выбран на первом шаге работы мастера.

    При созданий ВМ с пользовательскими параметрами потребуется с помощью раскрывающегося списка Operating system (операционная система) указать тип гостевой ОС для создаваемой ВМ (рис. 2.12).

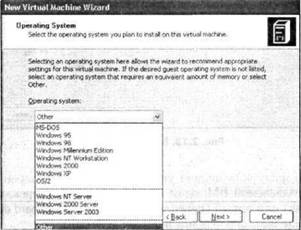

    Рис. 2.12. Выбор типа гостевой ОС


    Список содержит все поддерживаемые Virtual PC типы гостевых ОС (они перечислены в подразделе «Системные требования» раздела «Установка и настройка Virtual PC»). Выбор гостевой ОС на данном шаге влияет на то. какой алгоритм распределения памяти для создаваемой ВМ будет использовать Virtual PC.

    Поэтому если нужная ОС отсутствует в списке, следует выбрать ОС с аналогичным механизмом управления памятью либо вариант Other (другая).

    Если на первом шаге работы мастера был выбран вариант создания ВМ с конфигурацией во умолчанию, то после выбора имени и места хранения файла ВМ выполняется выбор и подключение виртуального диска. Соответствующие действия производятся с помощью окна параметров ВМ. которое описано в следующем подразделе.

    Далее необходимо выбрать объем оперативной памяти, включаемой в конфигурацию RM. Вы можете либо оставить значение, предложенное мастером, сохранив установленным переключатель Using the recommended RAM (Использовать рекомендуемую ОП), либо установить желаемое значение с помощью ползунка, который, как показано на рис. 2.13, появляется в окне при установке переключателя Adjusting the RAM (подобрать ОП). Над значением этого параметра не следует долго размышлять, поскольку его можно оперативно изменять перед каждым запуском ВМ.

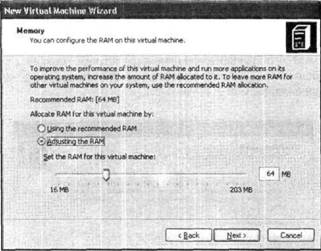

    Рис. 2.13. Выбор объема ОП


    Следующее окно мастера позволяет указать, какой виртуальный диск требуется подключить к создаваемой ВМ: один из существующих (переключатель An existing virtual hard disk) или новый (переключатель A new virtual hard disk). Сделанный вами выбор определяет дальнейший порядок действий.

    ■ Если в конфигурацию ВМ включается новый диск, то на следующем шаге необходимо указать имя создаваемого VHD-файла и его расположение. По умолчанию файл диска получает то же имя, что и ВМ, и располагается он в той же папке.

    ■ Если к создаваемой ВМ подключается существующий диск, то в следующем окне мастера следует указать файл диска; кроме того, как показано на рис. 2.14, в этом же окне имеется флажок Enable undo disks (разрешить диски отката), установив который, можно разрешить... да-да, вы не ошиблись: использовать диски отката.

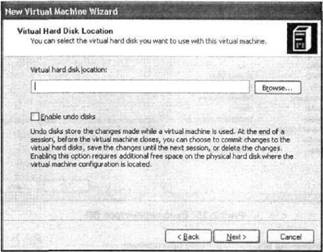

    Рис. 2.14. Окно для подключения к ВМ виртуального диска


    В последнем окне мастера остается лишь проверить выбранные параметры создаваемой ВМ и щелкнуть на кнопке Finish (Готово).

    По не очень понятной причине при создании ВМ с новым виртуальным диском невозможно использование дисков отката. Однако эту ситуацию можно исправить с помощью окна параметров ВМ, о котором рассказано в следующем подразделе.

    Архитектура виртуальной машины Virtual PC

    Когда мастер New Virtual Machine Wizard генерирует файл конфигурации новой ВМ, ее значок появляется в окне консоли. Чтобы открыть окно параметров ВМ, выберите ее в списке и щелкните на кнопке Settings (параметры). Представленные в этом окне сведения помогут нам лучше уяснить архитектуру виртуальной машины в Virtual PC.

    В левой части окна имеется список управляемых параметров ВМ и их текущие значения, в правой — элементы управления, предназначенные дня изменения этих значений (рис. 2.15).

    Перечень параметров ВМ позволяет достаточно легко определить архитектуру виртуальной машины и ее текущую конфигурацию. Тем не менее, работа с разными компонентами ВМ имеет свои особенности. Обусловлены они тем, что одни устройства эмулируются программно, другие ВМ задействует «вживую», а для некоторых устройств способ применения определяет пользователь. Список устройств, эмулируемых программно, приведен в табл. 2.3.

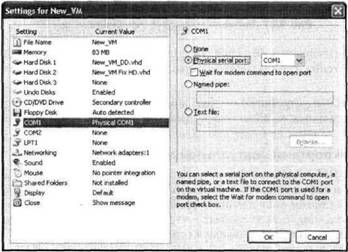

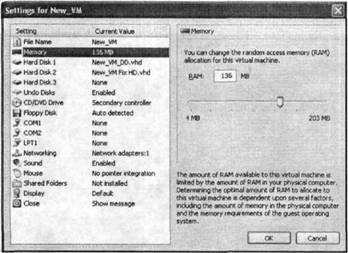

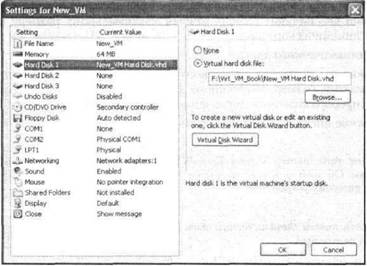

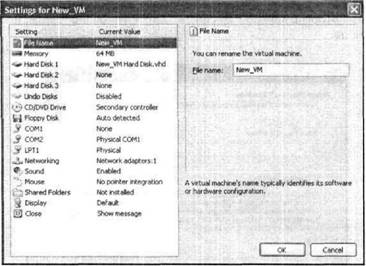

    Рис. 2.15. Окно параметров ВМ


    Таблица 2.3. Компоненты ВМ, эмулируемые программно

    Компоненты ВМ Тип эмулируемого устройства
    BIOS AMI BIOS
    Чипсет Intel 440ВХ
    Звуковая карта Creative Labs Sound Blaster 16 ISA Plug and Play
    Сетевой адаптер DEC 21140A 10/100
    Видеоадаптер S3 Trio 32/64 PCI with 8 MB Video RAM
    Контроллеры жестких дисков IDE

    Кроме того, при захвате ВМ образа компакт-диска или гибкого диска «включается» программный эмулятор устройства соответствующего типа. Параметры звуковой карты, видеоадаптера и сетевого адаптера «прошиты» в свойствах любой создаваемой виртуальной машины и не могут быть изменены пользователем. В то же время параметры BIOS доступны для изменений таким же способом, как и на реальном хост-компьютере: достаточно при загрузке ВМ (во время выполнения теста POST) нажать и удерживать клавишу Del, чтобы запустить утилиту BIOS Setup.

    В качестве процессора ВМ используется физический процессор хост-компьютера.

    Пояснения относительно других компонентов виртуальной машины приведены в последующих разделах.

    Конфигурирование жестких дисков

    Как вы уже знаете, обязательным элементом любой ВМ является виртуальный жесткий диск. Именно с описания особенностей конфигурирования жестких дискос ВМ мы и начнем знакомство с ее архитектурой.

    Создание динамических дисков и дисков фиксированного размера

    В конфигурацию ВМ может входить до 4 жестких дисков. Установка параметров для каждого из них выполняется одинаково, с тем лишь исключением, что диск пол номером 1 является «стартовым» (то есть играет роль системного в терминологии «реальных» операционных систем Windows). Поэтому мы ограничимся описанием процедуры установки параметров для одного (стартового) виртуального диска.

    Обратите внимание, что в окне параметров ВМ представлен лишь минимум сведении о диске (рис. 2.16): имя и расположение соответствующего VHD-файла.

    Рис. 2.16. Окно параметров ВМ


    В результате пользователю, создавшему новую ВМ с новым виртуальным диском, не известны ни его тип, ни размер, ни какие бы то ни было другие характеристики.

    Тем не менее вы должны уже знать, что новый виртуальный диск имеет по умолчанию тип «динамический» (Dynamic virtual hard disk). Максимальный размер такого диска по умолчанию равен примерно 16 Гбайт.

    Чтобы получить доступ к характеристикам виртуального диска, необходимо запустить мастер Virtual Disk Wizard, щелкнув на одноименной кнопке в правой части окна параметров ВМ.

    Для запуска мастера Virtual Disk Wizard можно также использовать одноименную команду меню File окна консоли ВМ.

    При работе с мастером полезно иметь и виду следующие его особенности:

    ■ мастер всегда начинает работу с одной и той же «отправной точки» независимо от того, какой диск выбран в окне параметров ВМ;

    ■ порядок и состав последующих диалоговых окон мастера существенно зависит от типа виртуального диска, который вы создаете или редактируете.

    Мастер Virtual Disk Wizard позволяет решать следующие задачи:

    ■ создание нового диска любого из поддерживаемых типов: динамического (Dynamic virtual hard disk), с фиксированным размером (Fixed virtual hard disk), связанного (Linked hard disk) и диска изменений (Differencing hard disk);

    ■ преобразование динамического диска в диск фиксированного размера; при этом полученный диск будет иметь для гостевой ОС прежний размер, а VHD-файл в хостовой ОС получит размер, равный максимальному размеру преобразованного динамического диска;

    ■ сжатие динамического диска;

    ■ преобразование диска фиксированного размера в динамический диск; при этом максимальный размер полученного динамического диска становится равен размеру преобразованного диска фиксированного размера;

    ■ объединение диска изменений с основным (родительским) диском.

    Кроме того, мастер Virtual Disk Wizard умеет создавать виртуальные гибкие диски. Об этой функции подробнее рассказано в подразделе «Конфигурирование внешних устройств»,

    Чтобы создать новый динамический диск с требуемым максимальным размером, выполните следующее.

    1. Запустите мастер Virtual Disk Wizard.

    2. Во втором окне мастера установите переключатель Create a new virtual disk (Создать новый виртуальный диск), как показано на рис. 2.17.

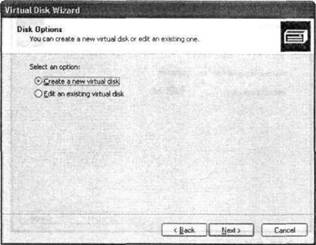

    Рис. 2.17. Второе окно мастера


    3. Убедитесь, что в третьем окне установлен переключатель A virtual hard disk (Виртуальный жесткий диск), и перейдите к следующему окну.

    4. В четвертом окне укажите имя и расположение файла диска.

    5. Убедитесь, что в пятом окне установлен переключатель Dynamically expanding (Recommended) (Динамически расширяемый (рекомендуется)), как показано на рис. 2.18, и перейдите к следующему окну.

    Рис. 2.18. Выбор типа виртуального жесткого диска


    6. Шестое окно позволяет указать максимальный размер динамического диска (рис. 2.19). Здесь следует обратить внимание на два момента:

    □ максимальный размер виртуального диска, поддерживаемый Virtual PC 2004, составляет примерно 130 Гбайт;

    □ максимальный размер для создаваемого динамического диска предлагается по умолчанию сделать равным размеру того раздела (или логического диска) хостовой ОС, где должен храниться VHD-файл; такой «экстремальный» вариант вряд ли можно считать целесообразным; как правило, максимальный размер динамического диска не должен превышать объем свободного пространства раздела (логического диска).

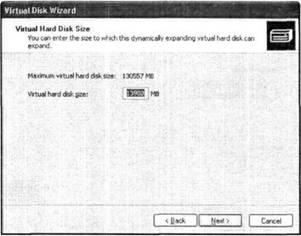

    Рис. 2.19. Выбор максимального размера динамического диска


    7. В последнем окне мастера проверьте заданные параметры диска и щелкните на кнопке Finish (Готово).


    Преобразовать динамический диск, имеющий стандартный максимальный размер (16 Гбайт), в динамический диск с иным максимальным размером невозможно (имеется в виду операция с охранением «записанных» на виртуальный диск данных). Если диск, полученный во время создания новой ВМ, пуст, проще удалить его из конфигурации и заменить вновь созданным динамическим диском требуемого размера.

    После успешного завершения операции на экране появится окно с соответствующим сообщением. Закройте его, щелкнув на кнопке Close (Закрыть), чтобы продолжить работу с Virtual PC.

    Virtual PC перед каждым запуском ВМ с динамическим диском сравнивает его максимальный размер, заданный при создании диска, с доступным свободным пространством на физическом диске хост-компьютера. Если имеющееся пространство меньше требуемого, на экран будет выведено соответствующее предупреждение.

    Чтобы создать новый диск фиксированного размера, выполните следующее.

    1. После запуска мастера Virtual Disk Wizard установите переключатели Create a new virtual disk и A virtual hard disk, а также укажите имя и расположение VHD-файла, как это было описано ранее для динамического диска.

    2. В следующем (пятом по счету) окне мастера установите переключатель Fixed size (Фиксированный размер), как показано на рис. 2.20.

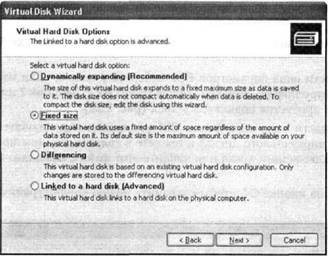

    Рис. 2.20. Выбор типа виртуального жесткого диска


    3. В шестом окне мастера укажите размер создаваемого диска; обратите внимание, что он должен быть не менее 3 Мбайт, по не превышать размер свободного пространства на том разделе (или логическом диске) хостовой ОС, куда будет записан VHD-файл. Если данное условие выполнено не будет, ниже поля ввода появится соответствующее напоминание (рис. 2.21).

    4. В последнем окне мастера проверьте заданные параметры диска и щелкните на кнопке Finish.

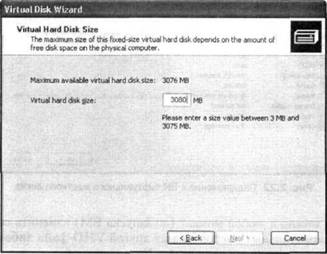

    Рис. 2.21. Установка фиксированного размера для диска


    Следует помнить, что максимальный размер файла для файловой системы FAT составляет 2 Гбайт, а для файловой системы FAT32 — 4 Гбайт. Если текущий размер VHD-файла динамического диска или заданный пользователем размер для диска типа Fixed virtual hard disk превышает указанные значения, Virtual PC автоматически разбивает VHD-файл на несколько файлов подходящего размера. Такие файлы получают расширения *.v01, *.v02, *.v03 и т.д. Например, если в хостовой ОС с файловой системой FAT32 создать диск HD_1 фиксированного размера в 7 Гбайт, то Virtual PC разобьет соответствующий VHD-файл на два файла: HD_1.v01 размером в 4 Гбайт и HD_1.v02 размером в 3 Гбайт.

    После того как новый диск создан, его необходимо подключить к виртуальной машине.

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings (параметры).

    2. В левой части окна параметров ВМ выберите в списке один из трех «виртуальных контроллеров» жестких дисков (Hard Disk 1, Hard Disk 2 или Hard Disk 3), к которому требуется подключить диск (рис. 2.22).

    3. В правой части окна параметров ВМ установите переключатель Virtual hard disk (файл виртуального диска) и введите в связанное с ним поле имя VHD-файла подключаемого диска или найдите этот файл с помощью кнопки Browse (обзор),

    4. Щелкните на кнопке OK, чтобы сохранить новую конфигурацию ВМ.

    Рис. 2.22. Подключение к ВМ виртуального жесткого диска


    Впоследствии можно в любой момент (до запуска ВМ) изменить состав подключенных к ней виртуальных дисков, указав другой VHD-файл либо отключив тот или иной диск, установив переключатель None (никакой).

    Подключение к ВМ связанного диска

    Как вы знаете, связанный диск представляет собой особый вид виртуального жесткого диска. Эмулирующий его VHD-файл содержит не «записанные» на виртуальный диск данные, а ссылку на некоторый физический диск хост-компьютера. Применение связанного диска избавляет от необходимости выполнять действия по подготовке виртуального жесткого диска (разбиение на разделы, их форматирование) и установке на него гостевой операционной системы. С помощью связанного диска вы можете запускать любую из реальных ОС, имеющихся на реальном жестком диске хост-компьютера, так, как если бы она была установлена на виртуальном диске в качестве гостевой ОС.

    Тем не менее у связанного диска есть и свой недостаток: вы получаете доступ из виртуальной машины к реальным данным на реальном диске. Несмотря на достаточно надежную работу Virtual PC, такая ситуация таит в себе потенциальную угрозу целостности реальных данных. Поэтому создатели Virtual PC настоятельно рекомендуют перед началом использования связанного диска создать резервную копию важных данных, имеющихся на физическом диске. При выборе физического диска, на который должен ссылаться создаваемый связанный диск, необходимо учитывать конфигурацию разделов хостовой ОС. Повышенного внимания требует ситуация, когда на хост-компьютере поддерживается мультизагрузка и в его составе имеется более одного жесткого диска.

    Основное правило заключается в следующем: чтобы виртуальная машина могла загружаться с использованием связанного диска, он должен ссылаться на системный диск хост-компьютера независимо от того, какая из реальных ОС должна работать на виртуальной машине в качестве гостевой ОС,

    Причина этого достаточно очевидна; именно на системном диске расположен файл параметров загрузки (

    boot.ini
    ).

    Итак, если вы приняли решение включить в конфигурацию ВМ связанный диск и «на всякий случай» предусмотрели варианты восстановления данных на физическом диске, выполните следующее.

    1. После запуска мастера Virtual Disk Wizard установите переключатели Create a new virtual disk и A virtual hard disk, а также укажите имя и расположение VHD-файла, как это было описано ранее для динамического диска.

    2. В следующем (пятом по счету) окне мастера установите переключатель Linked to a hard disk (Advanced) (Связанный с жестким диском (для опытных пользователей)), как показано на рис. 2.23.

    Рис. 2.23. Выбор типа виртуального жесткого диска


    3. В шестом окне мастера (рис. 2.24) выберите в списке физический диск хост-компьютера, на который должен ссылаться создаваемый виртуальный диск.

    Рис. 2.24. Установка связи с конкретным жестким диском


    При этом следует принять во внимание следующее ограничение: если выбранный физический диск был смонтирован (включен в конфигурацию) хостовой ОС, то доступ к нему из виртуальной машины открыт только на чтение (флажок Read only установлен и недоступен). В противном случае вы можете разрешить доступ как на чтение, так и на запись, сбросив указанный флажок.

    4. В последнем окне мастера проверьте заданные параметры диска и щелкните на кнопке Finish.

    После того как связанный диск будет успешно создан, его необходимо подключить к ВМ. Подключение выполняется таким же образом, как и подключение динамического либо фиксированного диска. Однако если связанный диск ссылается на системный диск хост-компьютера, его обязательно следует подключать в качестве первого (стартового) диска ВМ.

    Нельзя создать связанный диск, ссылающийся на динамический физический диск

    Дополнительные операции с виртуальными жесткими дисками

    В большинстве случаев для эффективной работы с ВМ вполне достаточно одного-двух динамических дисков требуемого размера. Однако иногда может потребоваться преобразовать динамический диск в диск фиксированного размера. Например, если необходимо заранее зарезервировать на физическом диске достаточное пространство под данные для ВМ.

    Преобразование виртуального диска от одного типа к другому выполняет, как вы знаете, мастер Virtual Disk Wizard. В процессе преобразования взаимное согласование размеров динамического и фиксированного дисков производится по таким правилам:

    ■ создаваемый фиксированный диск получает размер, равный максимальному размеру преобразуемого динамического диска;

    ■ максимальный размер создаваемого динамического диска назначается равным размеру преобразуемого фиксированного диска; при этом реальный размер VI ID-файла нового динамического диска определяется объемом данных, имевшихся на преобразованном диске.

    Чтобы преобразовать динамический диск в фиксированный, выполните следующее.

    1. После запуска мастера Virtual Disk Wizard установите переключатель Edit an existing virtual disk, как показано на рис. 2.25, и затем укажите имя и расположение преобразуемого VHD-файла.

    Рис. 2.25. Первый шаг а изменении типа виртуального жесткого диска


    2. В следующем окне установите переключатель Convert it to a fixed-size virtual hard disk (преобразовать его в виртуальный диск фиксированного размера), как показано на рис. 2.26.

    Рис. 2.26. Выбор выполняемой операции


    3. Далее требуется выбрать способ формирования результирующего файла (рис. 2.27). Вариантов два:

     □ заменить исходный файл динамического диска (переключатель Replacing the current file);

     □ создать новый файл с новым именем и/или расположенный в другой папке (переключатель Saving the file as); в этом случае исходный (преобразуемый) файл останется нетронутым.

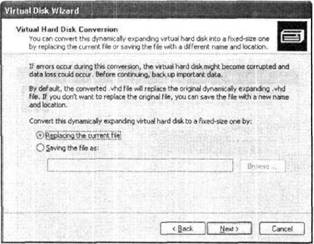

    Рис. 2.27. Варианты формирования результирующего файла


    4. В последнем окне мастера проверьте заданные параметры диска и щелкните на кнопке Finish, чтобы начать преобразование.

    Процедура преобразования виртуального диска с данными требует существенных затрат времени. Если исходный диск имеет размер несколько гигабайтов, то она может занять более одного часа.

    Преобразование диска фиксированного размера в динамический диск производится аналогичным образом.

    Для динамического диска предусмотрена сервисная функция сжатия диска. В результате ее применения размер VHD-файла динамического диска может быть уменьшен за счет удаления неиспользуемых («нулевых») участков. Относительно таких участков необходимо дать дополнительные пояснения. Как вы знаете, размер файла динамического диска увеличивается лишь при «записи» на виртуальный диск новых данных. Вместе с тем при удалении с виртуального диска файлов и папок они продолжают занимать место на диске, пока выделенное им пространство не будет перераспределено (подобно тому, как это происходит на физическом жестком диске). Утилита сжатия в ходе работы отыскивает и удаляет оставшиеся после перераспределения места «куски» удаленных файлов, а также участки диска, «прописанные» нулевыми значениями. Так вот, эффективность работы утилиты сжатия заметно выше, если перед ее запуском «обнулить» все неиспользуемые участки виртуального диска. Эту предварительную обработку диска способна выполнить специальная утилита Virtual Disk Precompactor, входящая в состав пакета обновлений для Virtual PC SP1 (процедура его установки рассмотрена в разделе «Установка и настройка Virtual PC»).

    Утилита Virtual Disk Precompactor может быть запущена лишь для конкретной ВМ как обычное приложение. О том как устанавливать и запускать программы в среде виртуальной машины, рассказано в разделе «Работа пользователей с виртуальной машиной».

    После того как подлежащий сжатию динамический диск обработан утилитой Virtual Disk Precompactor, выполните следующее.

    1. После запуска мастера Virtual Disk Wizard установите переключатель Edit an existing virtual disk (см. рис. 2.25) и затем укажите имя и расположение сжимаемого VHD-файла.

    2. В следующем окне (см. рис. 2.26) установите переключатель Compact it (Сжать его).

    3. Далее требуется выбрать способ формирования результирующего файла; возможны все те же два варианта (см. рис. 2.27): заменить исходный файл динамического диска либо создать новый файл.

    4. В последнем окне мастера проверьте заданные параметры диска и щелкните на кнопке Finish, чтобы начать сжатие.

    Применение дисков изменений и отката

    Как вы знаете, диск изменений позволяет сохранять в исходном состоянии основной виртуальный диск ВМ в течение сеанса работы с виртуальной машиной. Чтобы сделанные в ходе работы с ВМ изменения были перенесены на основной диск, требуется выполнить операцию объединения этих двух дисков. По умолчанию диск изменений не входит в конфигурацию ВМ. Чтобы его создать, выполните следующее.

    1. После запуска мастера Virtual Disk Wizard установите переключатели Create a new virtual disk и A virtual hard disk, а также укажите имя и расположение VHD-файла диска изменений (как это было описано ранее для виртуального диска любого другого типа).

    2. В следующем (пятом по счету) окне мастера установите переключатель Differencing (Изменения), как показано на рис. 2.28.

    Рис. 2.28. Выбор типа виртуального жесткого диска


    3. В шестом окне мастера (рис. 2.29) выберите в списке виртуальный диск, который должен быть связан с создаваемым диском изменений. Такой виртуальный диск называется родительским (parent).



    Рис. 2.29. Установка связи с родительским виртуальным диском


    4. В последнем окне мастера проверьте заданные параметры диска и щелкните на кнопке Finish.

    После создания диска изменений необходимо выполнить еще две процедуры:

    ■ установить для файла родительского диска атрибут «только чтение», что позволит предотвратить случайное изменение содержимого основного жесткого диска ВМ;

    ■ в параметрах конфигурации ВМ заменить родительский диск созданным диском изменений.

    После создания диска изменений любые модификации основного (родительского) диска могут привести к некорректной работе диска изменений. Наличие в конфигурации ВМ диска изменений не отражается ни в одном из окон свойств ВМ. Поэтому пользователю необходимо самому позаботиться о том, чтобы такой диск был включен в конфигурацию ВМ. Чтобы облегчить себе задачу, возьмите за правило называть диск изменений так же, как называется его родительский диск, но добавлять к имени суффикс Diff.

    После подключения к ВМ диска изменений вы можете корректировать любые параметры гостевой ОС и устанавливать приложения, не опасаясь испортить содержимое основного диска ВМ. Например, можно «упражняться» в редактировании системного реестра. Если какой-то из таких экспериментов над гостевой ОС окажется неудачным, можно просто удалить файл диска изменений, создать новый и продолжить экспериментировать.

    Если внесенные изменения дадут положительный результат, то их можно перенести на родительский диск. Такой перенос называется объединением диска изменений и родительского диска.

    Операция по объединению диска изменений с родительским диском также возлагается на мастер Virtual Disk Wizard.

    1. После запуска мастера Virtual Disk Wizard установите переключатель Edit an existing virtual disk (см. рис. 2.25) и укажите имя и расположение VHD-файла диска изменений.

    2. В следующем окне (рис. 2.30) выберите способ сохранения результата объединения: в виде нового файла (переключатель A new file) или вместо исходного родительского файла (переключатель The file of the parent virtual hard disk).

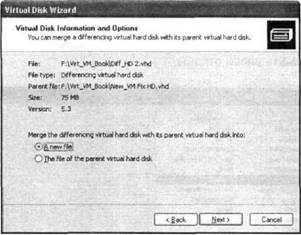

    Рис. 2.30. Варианты объединения диска изменений с родительским диском


    3. Если выбран вариант с созданием нового файла (то есть нового виртуального диска), то на следующем шаге необходимо указать тип создаваемого диска; динамический или фиксированного размера (рис. 2.31), а также имя и расположение создаваемого файла.

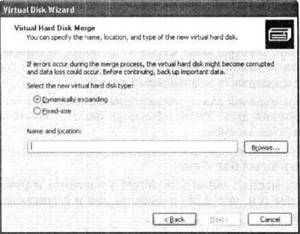

    Рис. 2.31. Выбор типа создаваемого диска


    4. В последнем окне мастера проверьте заданные параметры объединения и щелкните на кнопке Finish.

    Перед выполнением операции объединения убедитесь, что на физическом диске достаточно места для созданий нового файла (его размер приблизительно равен суммарному размеру родительского диска и диска изменений).

    Диск отката, напомним, позволяет отменить изменения, внесенные в конфигурацию и данные виртуальной машины в течение последнего сеанса работы с ней.

    Диск отката создавать не требуется, однако чтобы он стал доступен, необходимо включить его в конфигурацию ВМ. Для этого в окне параметров ВМ выберите пункт Undo Disks (рис. 2.32) и в правой части окна установите флажок Enable undo disks (разрешить диски отката).

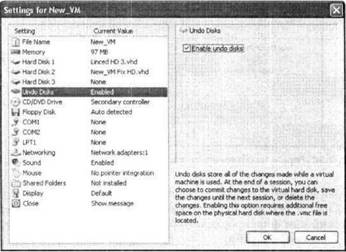

    Рис. 2.32. Включение в конфигурацию ВМ диска отката


    Диск отката нельзя использовать в ВМ, для стартового диска которой (Hard Disk 1) создан диск изменений.

    При запуске ВМ и папке с конфигурационным файлом (VMC-файлом) будут созданы от одного до трех файлов дисков отката с именами типа

    VirtualPCUndo_имя ВМ_0_0_0_дата и время запуска.vud
    . Число файлов зависит от числа виртуальных жестких дисков, подключенных к ВМ. Цифровая часть имени файла соответствует порядковому номеру диска:

    ■

    0_0_0
    — для стартового диска (Hard Disk 1);

    ■

    0_0_1
    — для диска Hard Disk 2;

    ■

    0_1_1
    — для диска Hard Disk 3.

    При завершении сеанса работы с ВМ вам будет предложено сохранить внесенные изменения либо отказаться от сохранения. В обоих случаях после выполнения соответствующих операций временные файлы (VUD-файлы) удаляются из папки ВМ.

    Подробнее об управлении сеансом работы с ВМ рассказано в разделе «Работа пользователей с виртуальной машиной».

    Конфигурирование внешних устройств

    Помимо виртуальных жестких дисков и программно эмулируемых компонентов, приведенных в табл. 2.1, в конфигурацию ВМ могут входить перечисленные далее устройства и компоненты (см. рис. 2.32).

    ■ Устройства чтения CD/DVD. Virtual PC 2004 предоставляет как возможность работы с физическими устройствами чтения CD/DVD, так и возможность монтирования образов носителей CD/DVD на виртуальный CD/DVD-привод. При работе с физическими устройствами CD/DVD операции записи из ВМ не поддерживаются.

    ■ Мышь и клавиатура. Оба эти стандартных устройства ввода хост-компьютера управляются совместно виртуальной машиной и хостовой ОС; переключение между текущим «владельцем» мыши и клавиатуры выполняет пользователь.

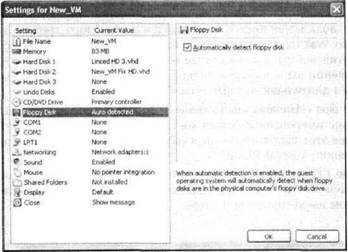

    ■ Устройство чтения гибких дисков. Виртуальная машина способна работать с физическим устройством чтения гибких дисков (FDD), причем поддерживает как операции чтения, так и операции записи данных на физический диск. Кроме того, в конфигурацию ВМ может быть включено виртуальное устройство чтения гибких дисков, работающее с виртуальными носителями.

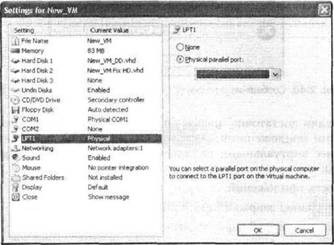

    ■ Порты виртуальной машины. ВМ может использовать физические последовательные (СОМ) и параллельные (LPT) порты хост-компьютера для работы с подключенными к ним устройствами.

    ■ Принтеры. Virtual PC 2004 обеспечивает возможность вывода данных из ВМ на физический принтер, подключенный к порту LPT1 хост-компьютера, а также на сетевые принтеры.

    Порядок конфигурирования и настройки перечисленных типов устройств (за исключением сетевых принтеров) рассмотрен в данном разделе далее. О работе с сетевыми ресурсами рассказано в разделе «Сетевые возможности виртуальных машин Virtual PC».

    Настройка мыши и клавиатуры

    При обработке событий, связанных с мышью и клавиатурой, виртуальная машина ведет себя как обычное приложение: как только окно ВМ становится активным, поток данных от мыши и клавиатуры направляется монитором ВМ этой машине. Каких-либо дополнительных действий со стороны пользователя при этом не требуется.

    Когда ВМ запущена и полноэкранном режиме (о котором рассказано к разделе «Работа пользователей с виртуальной машиной»), ввод от клавиатуры и мыши сразу направляется ВМ

    Правда, есть несколько исключений, относящихся к «системным» комбинациям клавиш типа Ctrl+Alt+Del. Чтобы исключить неоднозначность при обработке таких ситуаций, в Virtual PC используются комбинации-«заменители». Например, «заменителем» для приведенной выше комбинации клавиш является сочетание Alt (правая клавиша)+Del.

    Для выполнения многих действий, связанных с использованием системных комбинаций, в Virtual PC применяется так называемая главная клавиша (host key), а также ее комбинации с другими клавишами. По умолчанию роль главной клавиши отведена правой клавише Alt. Полный перечень предусмотренных в Virtual PC системных комбинаций приведен в табл. 2.4.


    Таблица 2.4. Системные комбинации клавиш Virtual PC

    Комбинация клавиш Действие
    Главная клавиша Возвращает управление мышью хостовой ОС
    Главная клавиша+L Восстанавливает окно консоли из свернутого состояния
    Главная клавиша+I Инициирование установки расширений для виртуальных машин
    Главная клавиша+Enter Переключение ВМ из полноэкранного режима в оконный и обратно
    Главная клавиша+Del Вызов диспетчера задач гостевой ОС (для операционных систем Windows)
    Главная клавиша+Р Перевод ВМ из активного состояния в режим паузы и обратно
    Главная клавиша+R Перезапуск ВМ (аналог кнопки Reset хост-компьютера)
    Главная клавиша+F4 Закрытие ВМ
    Главная клавиша+С Копирование выбранного элемента в буфер обмена
    Главная клавиша+V Вставка элемента из буфера обмена
    Главная клавиша+A Выделить все
    Главная клавиша+E Открытие окна параметров ВМ
    Главная клавиша+↓ Свертывание окна ВМ
    Главная клавиша+← Переход к предыдущей ВМ при работе в полноэкранном режиме
    Главная клавиша+→ Переход к следующей ВМ при работе в полноэкранном режиме

    В качестве главной клавиши вместо правой клавиши Alt вы можете назначить любую другую клавишу (не рекомендуется лишь задействовать в этой роли клавишу Ctrl).

    Назначенная главная клавиша является одной и той же для всех созданных ВМ.

    Чтобы изменить главную клавишу, выполните следующее.

    1. В окне консоли раскройте меню File (Файл) я выберите команду Options (Параметры).

    2. В окне параметров Virtual PC выберите категорию Keyboard (Клавиатура), как показано на рис. 2.33.

    3. В правой части окна щелкните мышью в поле Current host key (Текущая главная клавиша), чтобы переместить в него фокус ввода, и нажмите на клавиатуре приглянувшуюся вам клавишу.

    Рис. 2.33. Настройка параметров клавиатуры для виртуальных машин


    Условное обозначение вновь назначенной клавиши появится в поле Current host key, а также в столице Current value (Текущее значение) левой части окна. Кроме того, в этом же окне вы можете выбрать область действия системных комбинаций клавиш для ОС Windows.

    Выбор производится с помощью раскрывающегося списка Allow Windows key combinations (Разрешить комбинации клавиш Windows), который содержит три пункта:

    ■ On guest operating system (В гостевой ОС);

    ■ On host operating system (В хостовой ОС);

    ■ In full-screen mode on guest operating system (В полноэкранном режиме гостевой ОС).

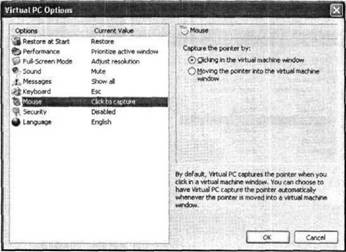

    Что касается параметров работы с мышью, то они существенно зависят от того, установлены ли для данной ВМ расширения для виртуальных машин.

    Если расширения не установлены, то передача управления мышью гостевой ОС выполняется одним из двух способов:

    ■ щелчком левой кнопкой мыши внутри окна ВМ;

    ■ перемещением указателя мыши внутрь окна ВМ.

    Выбор одного из этих двух способов производится в окне параметров Virtual PC.

    1. В окне консоли раскройте меню File и выберите команду Options.

    2. В окне параметров Virtual PC выберите категорию Mouse (Мышь), как показано на рис. 2.34.

    3. В правой части окна установите соответствующий переключатель.

    Рис. 2.34. Настройка параметров мыши


    Чтобы вернуть управление мышью хостовой ОС, требуется нажать главную клавишу ВМ.

    Если расширения для виртуальных машин установлены и ВМ соответствующим образом сконфигурирована, то передача управления мышью от одной ОС к другой происходит так же, как между приложениями в пределах одной ОС: достаточно переместить указатель мыши в окно ВМ или на рабочий стол хостовой ОС и щелкнуть левой кнопкой мыши.

    Подключение устройств чтения CD/DVD

    Как уже было сказано, ВМ способна работать как с физическими устройствами чтения CD/DVD, так и с их виртуальным аналогом.

    Включение в конфигурацию ВМ физического устройства чтения CD/DVD выполняется после запуска ВМ с помощью команд окна виртуальной машины. Однако еще до запуска ВМ вы можете указать, по какому каналу должно быть подключено это устройство: Secondary Master IDE (этот вариант используется по умолчанию) или Primary Slave IDE.

    При этом следует иметь в виду, что изменение способа подключения устройства CD/DVD приводит к автоматическому изменению конфигурации подключения виртуальных жестких дисков (табл. 2.5).


    Таблица 2.5. Возможные конфигурации подключения устройств к IDE-контроллерам

    Виртуальный жесткий диск Канал подключения устройства CD/DVD
    Secondary Master Primary Slave
    Hard Disk 1 Primary Master Primary Master
    Hard Disk 2 Primary Slave Secondary Master
    Hard Disk 3 Secondary Slave Secondary Slave

    Например, если устройство чтения CD/DVD подключено как Primary Slave, то Virtual PC автоматически подключит виртуальный диск Hard Disk 2 в качестве Secondary Master, а диск Hard Disk 3 — в качестве Secondary Slave (рис. 2.35).

    Рис. 2.35. Способ подключения виртуальных дисков зависит от подключения устройства CD/DVD


    Чтобы изменить текущий вариант подключения устройства чтения CD/DVD, выполните следующее.

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    2. В окне параметров ВМ выберите категорию CD/DVD Drive (устройство CD/DVD), как показано на рис. 2.36.

    3. В правой части окна установите (или сбросьте) флажок Attach CD or DVD Drive to secondary IDE controller (Подключить устройство CD или DVD к Secondary IDE).

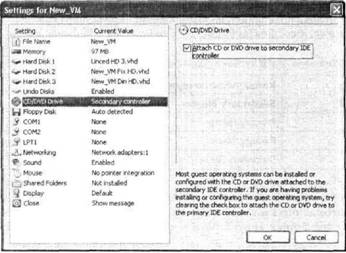

    Рис. 2.36. Выбор способа подключения устройства CD/DVD


    Если в конфигурацию ВМ включено физическое устройство чтения CD/DVD, то работа с носителями в виртуальной машине почти ничем не отличается от работы с ними на хост-компьютере. Например, чтобы обеспечить загрузку системы с загрузочного диска CD, достаточно просто разрешить этот вариант в параметрах BIOS виртуальной машины.

    Если в составе хост-компьютера имеется два или более устройства чтения-записи CD/DVD, то виртуальная машина будет «видеть» их все. Однако в каждый момент времени к выбранному IDE-каналу может быть подключено только одно из этих устройств. Переключение устройств может быть выполнено без прерывании сеанса работы с ВМ. Как именно, рассказано в разделе «Работа пользователей с виртуальной машиной».

    Тем не менее некоторые ограничения все же имеются:

    ■ работа с мультисеансовыми дисками CD/DVD разрешена только пользователям с нравами администратора;

    ■ из всех форматов аудиодисков полностью поддерживается только основной формат (CD-DA); для дополнительных форматов, содержащих помимо аудио другие мультимедийные данные (Mixed CD, CD Extra и т.п.), ВМ воспроизводит только звуковые данные.

    Если в среде хостовой ОС запущено несколько виртуальных машин, то любая из них имеет право работать с физическим носителем CD/DVD (для управления физическим устройством CD/DVD ВМ должна быть активна).

    Помимо физических носителей, ВМ способна также работать с образами диске в CD/DVD. О том, как выполнить монтирование образов дисков CD/DVD, рассказано в разделе «Работа пользователей с виртуальной машиной».

    Подключение устройства чтения гибких дисков

    Технология работы с устройством чтения гибких дисков (FDD) аналогична описанной ранее технологии работы с устройством чтения CD/DVD. В частности, ВМ способна работать как с физическим дисководом и помещенным в нею носителем, так и с образом дискеты.

    Необходимо отметить, что ВМ «не видит» накопитель FDD до тех пор, пока пользователь или один из выполняемых процессов не «попросят» ее считать или записать данные на дискету. Правда, автоматический поиск дисковода FDD виртуальная машина выполняет только в том случае, если это разрешено ее параметрами.

    Чтобы проверить и при необходимости изменить разрешенный способ подключения FDD, выполните следующее.

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    2. В окне параметров ВМ выберите категорию Floppy Disk (Флоппи-диск), как показано на рис. 2.37.

    3. В правой части окна установите (или сбросьте) флажок Automatically detect floppy disk (Автоматически определять флоппи-диск).

    Рис. 2.37. Выбор способа подключения дисковода FDD


    Если указанный флажок сброшен, то пользователь должен вручную подключить устройство чтения гибких дисков, используя соответствующую команду меню окна ВМ.

    Если физическое устройство чтения гибких дисков захвачено в управление одной из виртуальных машин, оно остается в ее монопольном владении до тех пор, пока эта машина не будет выключена.

    Управление портами виртуальной машины

    Для каждой ВМ можно сконфигурировать собственный набор последовательных (СОМ) и параллельных (LPT) портов. Устройства, подключенные к соответствующим портам хост-компьютера, будут управляться гостевой ОС. Однако эти устройства, подобно устройству чтения гибких дисков, попадают в монопольное владение той ВМ, которая их захватила первой. Доступ к ним со стороны других ВМ, а также со стороны хостовой ОС возможен только после выключения ВМ-«владелицы».

    Чтобы ВМ могла управлять устройствами, подключенными к СОМ-портам хост-компьютера, необходимо в ее параметрах указать взаимное соответствие между физическими и виртуальными портами.

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    2. В левой части окна параметров ВМ выберите категорию СОМ1 или COM2 (рис. 2.38).

    3. Для выбранного виртуального СОМ-порта в правой части окна установите переключатель в соответствии с желаемым вариантом использования СОМ-порта:

     □ None (Никакой) — не использовать данный СОМ-порт (этот вариант выбран по умолчанию);

     □ Physical serial port (Физический последовательный порт) — виртуальному порту ставится в соответствие СОМ-порт хост-компьютера, выбранный в списке; этот физический порт будет захвачен ВМ сразу после ее запуска; если такой вариант вас не очень устраивает, можно указать, что захват порта должен происходить лишь при попытке отправить по нему АТ-команду подключенному к порту модему; для этого требуется установить флажок Wait for modem command to open port (Ждать команду модема для открытия порта); в этом случае освобождение порта произойдет либо по завершении выполнения команды, либо по истечении интервала времени, равного длительности тайм-аута;

     □ Named pipe (Именованный канал) — виртуальному порту ставится в соответствие именованный канал хостовой ОС или сетевого компьютера (подробнее этот вариант описан в разделе «Сетевые возможности виртуальных машин Virtual PC»);

     □ Text file (Текстовый файл) — виртуальный СОМ-порт используется для передачи данных от ВМ в заданный текстовый файл, расположенный на жестком диске хост-компьютера.

    Рис. 2.38. Выбор способа использования виртуального СОМ-порта


    Варианты конфигурирования параллельного порта LPT1 обусловлены тем, что этот порт обычно используется и физических компьютерах для подключений принтеров.

    Чтобы выбрать подходящий вариант, выполните следующее.

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    2. В левой части окна параметров ВМ выберите категорию LPT1 (рис. 2.39).

    3. В правой части окна установите переключатель в соответствии с желаемым вариантом использования LPT-порта:

     □ None (Никакой) — не использовать LPT-порт (этот вариант выбран по умолчанию);

     □ Physical parallel port (Физический параллельный порт) — виртуальному порту ставится в соответствие LPT-порт хост-компьютера, выбранный в списке; этот физический порт будет захвачен ВМ сразу после ее запуска.

    Рис. 2.39. Выбор способа использования виртуального LPT-порта


    Устройство, подключенное к LPT-порту, попадает в монопольное владение той ВМ, которая его захватила первой. Доступ к нему со стороны других ВМ, а также со стороны хостовой ОС возможен только после выключения ВМ-<владелицы».

    На этом мы завершим обзор вариантов конфигурации внешних устройств ВМ. Настройка параметров видеосистемы и сетевого оборудования рассмотрена в двух следующих разделах.

    Работа пользователей с виртуальной машиной

    Разумеется, совсем не обязательно устанавливать «под себя» сразу все параметры конфигурации, рассмотренные и предыдущем разделе. В большинстве случаев достаточно определиться с конфигурацией виртуальных жестких дисков и исходным объемом оперативной памяти. Многие другие параметры могут быть скорректированы позже, после запуска ВМ, с помощью элементов управления, имеющихся в окне ВМ.

    Запуск виртуальной машины

    Чтобы запустить созданную ВМ, требуется выбрать ее в окне консоли ВМ и щелкнуть на кнопке Start (Пуск).

    Если выбранные параметры конфигурации ВМ не поддерживаются техническими характеристиками хост-компьютера, то ВМ не запустится, и на экране появится соответствующее сообщение. Наиболее часто встречается ситуация, когда на момент запуска ВМ объем свободной оперативной памяти меньше «заявленного» в исходной конфигурации ВМ — not enough memory available on the host (рис. 2.43).

    Рис. 2.40. Сообщение о нехватке оперативной памяти для запуска ВМ


    Причина неудачи достаточно проста: физическая оперативная память израсходована другими приложениями хостовой ОС (в том числе, возможно, и запущенными ранее виртуальными машинами). Есть два способа решения указанной проблемы:

    ■ закрыть часть приложений;

    ■ уменьшить размер запрашиваемой ОП для запускаемой ВМ.

    Чтобы реализовать второй вариант, выполните следующее:

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    2. В левой части окна параметров ВМ выберите категорию Memory (Память), как показано на рис. 2.41.

    3. В правой части окна введите требуемое значение в поле RAM или задайте его с помощью расположенного ниже ползунка.

    Рис. 2.41. Установка подходящего для запуска ВМ объема оперативной памяти


    Следует отметить, что виртуальная машина Virtual PC не слишком прихотлива к выделенному ей объему ОП и зачастую обеспечивает работу гостевой ОС при меньших объемах ОП по сравнению с запросами «реальной» ОС того же типа. Например, вы можете запустить ВМ с Windows 98 при 40 Мбайт оперативной памяти или Windows 2000 Server всего при 100 Мбайт. Правда, производительность ВМ при скудных ресурсах заметно снижается, однако в безвыходной ситуации это не самое главное.

    Объем ОП, минимально необходимый для запуска ВМ, лучше всего подбирать опытным путем. При этом не торопитесь уменьшать первоначальное значение сразу на десятки мегабайтов. Иногда достаточно уменьшить запросы ВМ буквально на пару мегабайтов, и она будет запущена.

    Интерфейс окна виртуальной машины

    После успешного запуска ВМ на экране появляется так называемое окно виртуальной машины — Virtual Machine Window. Именно с его помощью пользователь и попадает в тот самый «параллельный мир», о котором было так заманчиво (по мнению автора) рассказано в первой главе книги.

    Как часть виртуальной машины рабочее пространство этого окна представляет собой аналог видимого пространства монитора реального компьютера. Оперативное управление ВМ осуществляется с помощью команд меню этого окна, о которых рассказывается далее.

    Работа ВМ, как и работа реального компьютера, начинается с активизации BIOS и выполнения процедуры самотестирования основного оборудования (POST). Ход этой процедуры отображается в окне ВМ, усиливая иллюзию включения «настоящего» компьютера (рис. 2.42).

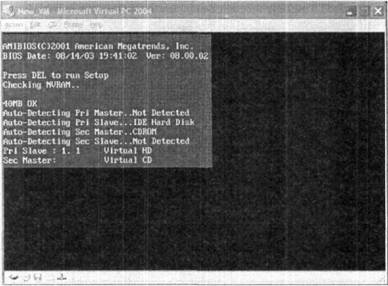

    Рис. 2.42. Ход процедуры POST отображается в окне ВМ


    Дальнейший ход загрузки ВМ зависит от того, какой виртуальный диск подключен к ВМ в качестве стартового:

    ■ если вы по какой-то причине вообще не подключили стартовый диск (то есть если для Hard Disk 1 указано значение None), то на экране появится соответствующее сообщение (No startup disk is specified — He задан стартовый диск) и предложение подключить такой диск либо произвести загрузку с дискеты;

    ■ если в качестве стартового подключен пустой новый диск, то по завершении процедуры POST в окне ВМ будет выведено сообщение о том, что диск, с которого вы пытаетесь загрузиться, не является системным;

    ■ если на подключенном стартовом диске установлена одна из поддерживаемых гостевых ОС, то Virtual PC продолжит загрузку ВМ таким же образом, как это происходит на реальном компьютере.

    О том, как правильно установить на стартовый диск гостевую ОС, рассказано в подразделе «Установка гостевой операционной системы», а сейчас речь пойдет о тех средствах, которые имеются в окне ВМ для изменения ее текущего состояния.

    Основными из таких средств являются команды меню Action (Действие) окна ВМ (впрочем, каждой из этих команд соответствует определенная системная комбинация клавиш, см. табл. 2.4). Таковых команд три:

    ■ Pause (Пауза) — перевод ВМ в неактивное состояние; окно неактивной ВМ затемняется и не реагирует на события мыши и клавиатуры; для возобновления работы ВМ следует выбрать команду Resume (Продолжить), которая заменяет а меню Action команду Pause (либо нажать комбинацию главная клавиша+Р);

    ■ Reset (Перезагрузить) — «горячий» перезапуск ВМ;

    ■ Close (Закрыть) — завершение работы ВМ; команда предполагает несколько различных вариантов завершения, в зависимости от желания пользователя и наличия в составе ВМ диска изменений и дисков отката (эти варианты рассмотрены в следующем подразделе).

    Помимо этих команд, меню Action содержит еще четыре команды, реализующие, в определенном смысле, сервисные функции:

    ■ Full-Screen Mode (Полноэкранный режим) — перевод окна ВМ в полноэкранный режим, при котором рабочее пространство этого окна занимает всю видимую часть экрана монитора хост-компьютера;

    ■ Ctrl+Alt+Del — вызов диспетчера задач Windows для ВМ (напомним, что в среде ВМ эта операций активизируется комбинацией главная клавиша+Р);

    ■ Install or Update Virtual Machine Additions (Установка или обновление расширении для виртуальных машин) — инициирует установку расширений для ВМ (подобная установка может быть выполнена лишь после установки и загрузки гостевой ОС);

    ■ Properties (Свойства) — вызов окна текущих свойств ВМ (см. рис. 2.10), рассмотренного в подразделе «Консоль виртуальных машин» раздела «Создание и настройка виртуальной машины».

    Следующее меню окна ВМ, Edit (Правка), содержит команды, обеспечивающие обмен графическими и текстовыми данными между приложениями ВМ и хостовой ОС (подробнее этот вопрос рассмотрен в подразделе «Обмен данными между гостевой и хостовой ОС»). В это же меню входит команда Settings, которая открывает уже знакомое вам окно параметров ВМ.

    Команды, включенные в меню CD и Floppy, используются для управления соответствующими накопителями (О них рассказано в подразделе «Установка гостевой операционной системы»).

    В строке состояния окна ВМ размещаются значки, соответствующие различным типам физических источников данных для ВМ (рис. 2.43): жесткий диск, накопители CD/DVD и FDD, сетевой адаптер. Здесь же расположен и значок, соответствующий общей папке (shared folder). Как уже было сказано, этот программный объект может использоваться для обмена ВМ с устройствами, подключенными к USB-портам хост-компьютера.

    Рис. 2.43. Значки источников данных в окне ВМ


    Все перечисленные значки «живые»:

    ■ как только ВМ обращается к устройству определенного типа, соответствующий значок дополняется индикатором активности устройства;

    ■ щелчок правой кнопки мыши на значке открывает контекстное меню, которое содержит команды настройки соответствующего компонента ВМ.

    Следует также обратить внимание на кнопки управления окном ВМ, имеющиеся в большинстве оконных Windows-приложений:

    ■ кнопка развертывания окна недоступна, вместо нее следует использовать упоминавшуюся ранее команду Full-Screen Mode меню Action;

    ■ кнопка свертывания окна работает так же, как и в других Windows-приложениях: свертывание окна ВМ не влияет на состояние самой ВМ;

    ■ кнопка закрытия окна является аналогом команды Close меню Action, и вместо немедленного закрытия окна ВМ обеспечивает вывод на экран диалогового окна, позволяющего выбрать способ завершения работы ВМ.

    Завершение работы виртуальной машины

    Поскольку при работе с ВМ вы имеете дело с «почти автономным» компьютером, то к операции выключения ВМ следует относиться достаточно аккуратно.

    Например, принудительное завершение работы ВМ в некоторых случаях оказывается аналогичным отключению питания реального компьютера со всеми вытекающими последствиями. В частности, при последующей загрузке ВМ вы можете увидеть на экране сообщение о том, что предыдущий сеанс работы ОС (гостевой) был завершен некорректно, и необходима проверка жестких дисков. Мы-то с вами знаем, что никаких жестких дисков у ВМ нет, что это просто VHD-файлы, которые можно в крайнем случае удалить и создать заново. Но гостевая ОС об этом не подозревает и ведет себя как «настоящая» операционная система, внимательно контролируя свое состояние и состояние всех доверенных ей ресурсов.

    Поэтому, несколько забегая вперед, отметим, что наиболее корректным способом завершения работы с ВМ является тот, который вы используете при завершении работы с реальной ОС соответствующего типа. Например, если гостевой ОС является Windows 98, то необходимо в меню Пуск этой ОС выбрать команду Завершение работы, а затем в дополнительном окне указать конкретный способ завершения работы (рис. 2.44).

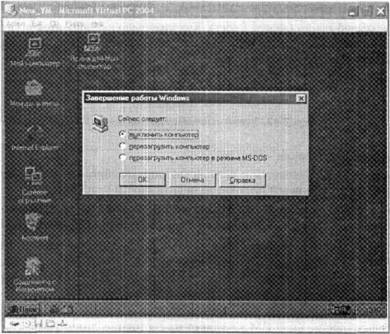

    Рис. 2.44. Корректное завершение работы ВМ


    Если выбран вариант Выключить компьютер, то сначала гостевая ОС завершит свою работу, а затем Virtual PC выключит соответствующую ВМ и закроет ее окно. Вместе с тем Virtual PC поддерживает целый набор дополнительных способов завершения работы с ВМ (практически все они могут применяться для завершения работы с ВМ и в тех случаях, когда гостевая ОС еще не установлена).

    Конкретный список этих вариантов зависит от того, используются в конфигурации ВМ диски отката или нет.

    Диски отката не используются

    Выбрав в меню Action команду Close (либо щелкнув на кнопке закрытия окна ВМ), вы увидите на экране диалоговое окно со списком возможных вариантов завершения работы (рис. 2.45):

    ■ Save state (Запомнить состояние) — работа ВМ завершается, но Virtual PC запоминает ее текущее состояние (в том числе состояние запущенных приложений и вид окна ВМ); при следующем запуске ВМ будет восстановлено ее зафиксированное состояние, причем без выполнения процедуры загрузки ОС «с нуля»;

    ■ Shut down ОС (Выключить ОС) — работа ВМ завершается с предварительным выходом из гостевой ОС и закрытием окна ВМ (то есть данный вариант аналогичен «стандартному» завершению работы гостевой ОС); вариант доступен только в том случае, если для данной ВМ установлены расширения для виртуальных машин;

    ■ Turn off (Выключить) — работа ВМ завершается без предварительного выхода из гостевой ОС; вариант аналогичен отключению питания реального компьютера (данный вариант рекомендуется использовать только в крайнем случае, поскольку он может привести к повреждению данных на виртуальном жестком диске).

    Рис. 2.45. Варианты завершения работы ВМ при отсутствии сервисных дисков


    Virtual PC сохраняет текущее состояние ВМ в специальном VSV-файле, который создается в той же папке, что и конфигурационный файл ВМ. Если VSV-файл будет поврежден, удален или не перенесен вместе с ВМ на другой хост-компьютер, то восстановить текущее состояние ВМ не удастся. Размер VSV-файла зависит от типа гостевой ОС и числа запущенных приложений, однако даже при минимуме сохраненных сведений он составляет порядка 15 Мбайт.

    Диски отката используются

    При использовании дисков отката список вариантов завершения работы ВМ более обширен и, кроме того, дополнен еще одним настраиваемым параметром (рис. 2.46).

    Рис. 2.46. Окно завершения работы ВМ при использовании дисков отката


    Итак, список вариантов завершения работы ВМ содержит следующие пункты:

    ■ Save state and save changes (Запомнить состояние и сохранить изменения) — перед завершением работы ВМ Virtual PC переносит данные с диска отката на основной диск и запоминает текущее состояние ВМ;

    ■ Shut down OS and save changes (Выключить ОС и сохранить изменения) — работа ВМ завершается с предварительным сохранением изменений, выходом из гостевой ОС и закрытием окна ВМ (вариант доступен только в том случае, если для данной ВМ установлены расширения для виртуальных машин);

    ■ Turn off and save changes (Выключить и сохранить изменения) — работа ВМ завершается без предварительного выхода из гостевой ОС, но с сохранением внесенных изменений;

    ■ Turn off and delete changes (Выключить и удалить изменения) — работа ВМ завершается без предварительного выхода из гостевой ОС и без сохранения внесенных изменений. Ниже списка вариантов расположен флажок Commit changes to the virtual hard disk (Перенести изменения на виртуальный жесткий диск). По умолчанию он установлен для всех вариантов, которые предполагают сохранение изменений (save changes). Это обеспечивает стандартный режим использования дисков отката: при выключении ВМ данные с таких дисков переносятся на основной диск, после чего файлы дисков отката удаляются. Тем не менее вы можете сбросить флажок. Это позволит отложить перенос изменений на основной диск до следующего сеанса работы с ВМ. При использовании такого режима VUD-файлы не удаляются до тех пор, пока при завершении очередного сеанса работы с ВМ не будет установлен флажок Commit changes to the virtual hard disk.

    Автоматическое завершение работы ВМ

    Вполне возможно, что для конкретной ВМ вы всегда (или почти всегда) будете использовать один и тот же способ ее «выключения». Например, с сохранением внесенных изменений и запоминанием текущего состояния ВМ. Чтобы избавить себя от необходимости каждый раз выбирать в списке нужный вариант завершения работы, можно указать его в параметрах ВМ в качестве используемого по умолчанию.

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    2. В левой части окна параметров ВМ выберите категорию Close (Завершение), как показано на рис. 2.47.

    3. В правой части окна установите переключатель Automatically close without a message and: (Завершить автоматически без вывода сообщения и:) и выберите подходящее завершение фразы в расположенном ниже списке.

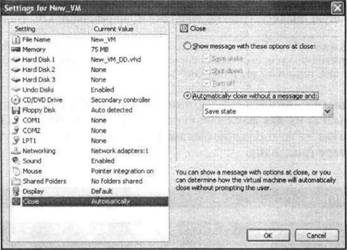

    Рис. 2.47. Установка параметров автоматического выключения ВМ


    Если для завершения работы данной ВМ чаще других используются два каких- либо варианта, то вы можете ограничить выводимый на экран список именно этими вариантами. Для этого следует в окне параметров ВМ установить переключатель Show message with these options at close: (Показывать сообщение с этими параметрами завершения), а затем выбрать подходящее сочетание флажков. Умение корректно завершать работу полезно во многих случаях. В частности тогда, когда не удается с первого раза успешно установить гостевую ОС.

    Установка гостевой операционной системы

    В общем случае, технология установки на ВМ той или иной гостевой операционной системы зависит в первую очередь от особенностей данной ОС, и лишь во вторую — от технологии, заложенной в Virtual PC.

    Поэтому в книге не рассматриваются процедуры установки каждой из поддерживаемых гостевых ОС в отдельности, а лишь приведен общий порядок их установки.

    Порядок установки гостевой ОС

    Как вы уже знаете, с точки зрения гостевой ОС вновь созданный виртуальный жесткий диск пуст, то есть является полным аналогом жесткого диска, приобретенного в магазине и помещенного в корпус реального компьютера. Соответственно, и порядок действий при подготовке виртуального диска к установке новой ОС аналогичен порядку подготовки нового жесткого диска. Основных операций две: разбивка диска на разделы и логические диски и форматирование разделов под определенную файловую систему. В связи с этим предварительно необходимо выбрать способ первоначальной загрузки системы.

    Какие средства будут задействованы для выполнения этих операций, зависит от типа устанавливаемой ОС. Например, если в качестве гостевой ОС планируется установить Windows 98, то удобнее всего использовать для первоначальной загрузки системную дискету, созданную с помощью реальной ОС Windows 98.

    Несколько забегая вперед, отметим, что в ходе установки гостевой Windows 98 вы имеете возможность создать системную дискету точно так же, как это происходит при установке реальной системы Windows 98.

    На этой же дискете имеются стандартные утилиты разбиения диска на разделы и форматирования их для файловой системы FAT32 — FDISK и FORMAT. Работа этих утилит на виртуальной машине ничем не отличается от их работы на хост-компьютере (рис. 2.48).

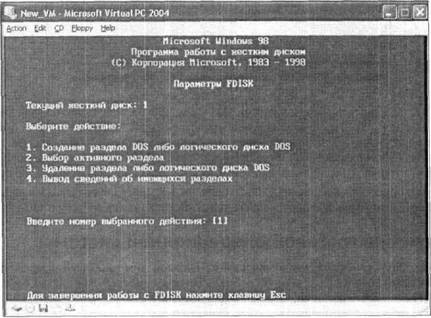

    Рис. 2.48. Работа утилиты FDISK на ВМ ничем не отличается от ее работы на хост-компьютере


    Если же устанавливается ОС, дистрибутив которой размещен на загрузочном компакт-диске, то первоначальная загрузка ВМ может производиться с этого диска.

    Поскольку установочные компакт-диски ОС линейки Windows 2000/ХР также содержат средства разбиения и форматирования диска, то и и этом случае никаких дополнительных инструментов для подготовки виртуального диска не требуется (рис. 2.49).


    Рис. 2.49. Для разбиения и форматирования виртуального диска пригодны средства установочного компакт-диска


    Возможность загрузки ВМ с дискеты иди с CD обусловлена тем, что в BIOS виртуальной машины по умолчанию установлены соответствующие параметры. Если у вас возникают какие-либо проблемы с загрузкой, проверьте настройку BIOS.

    Некоторые проблемы в загрузке ВМ с CD возможны в том случае, если на хост-компьютере установлено два или более устройств чтения CD/DVD. Дело в том, что, как вы знаете, к ВМ может быть подключено только одно физическое устройство чтения CD/DVD.

    Поэтому после запуска ВМ (с пустым виртуальным диском) выполните следующее.

    1. В окне ВМ раскройте меню CD и выберите в нем команду Use Physical Drive буква диска (Использовать физическое устройство) с буквой того устройства, с которого требуется выполнить загрузку.

    2. В меню Action выберите команду Reset (Перезагрузить).

    После того как подготовка виртуального диска будет завершена, установка гостевой ОС должна идти точно по тому же сценарию, как она шла бы на реальном компьютере (рис. 2.50).

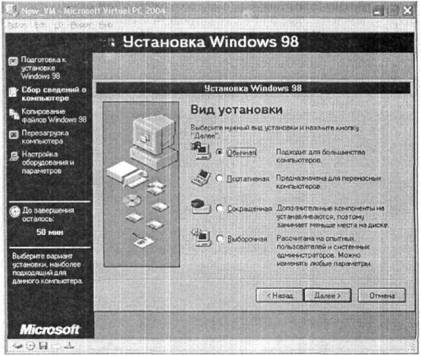

    Рис. 2.50. Сценарий установки гостевой ОС не отличается от ее установки на реальном компьютере


    В частности, на определенном этапе от пользователя потребуется ввести регистрационные данные, а затем ОС займется поиском устройств plug-and-play. На тех этапах установки, когда устанавливаемая ОС попросит перезагрузить компьютер, перезагрузку следует выполнять средствами этой ОС, а не с помощью команд меню Action окна ВМ.

    В общем случае длительность установки гостевой ОС зависит от характеристик хост-компьютера, однако, как правило, она не превышает длительности установки ОС такого же типа на реальном компьютере.

    Подключение внешних устройств

    При загрузке установленной гостевой ОС она выполняет монтирование жестких дисков и устройств чтения CD/DVD по тем же правилам, что и реальная ОС того же типа. Например, стартовый виртуальный жесткий диск будет включен в конфигурацию ВМ как диск С. Если же подключенный к ВМ виртуальный диск отформатирован под файловую систему, не поддерживаемую загружаемой ОС, то он не будет смонтирован и останется «без буквы». Скажем, если в качестве гостевой ОС на стартовом диске установлена система Windows 98, а в качестве второго диска к ВМ подключен диск с файловой системой NTFS, то он не будет смонтировав при загрузке ОС.

    Устройство чтения дискет, как вы понимаете, включается в конфигурацию под буквой А. Но вот с именованием устройств чтения CD/DVD не все так просто. Как вы знаете, в каждый момент времени к ВМ может быть подключено только одно из таких устройств, имеющихся в составе хост-компьютера. Это устройство получает букву, следующую за буквой последнего смонтированного виртуального жесткого диска. Так, если ВМ содержит виртуальные жесткие диски С и D, то устройство чтения CD/DVD получит букву Е. Эта буква является «переходящей» и присваивается тому физическому устройству, которое в данный момент включено в состав ВМ.

    Пусть, например, хост-компьютер содержит устройство CD-RW с буквой H и устройство DVD-RW с буквой I. Если с помощью команды Use Physical Drive Н: включить в состав ВМ устройство CD-RW (рис. 2.51), то оно будет именоваться буквой Е. Когда потребуется прочитать диск DVD, и вы с помощью команды Use Physical Drive I включите в состав ВМ устройство DVD-RW, то уже оно получит букву Е.

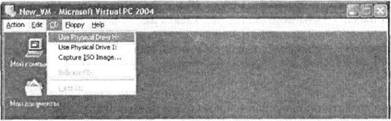

    Рис. 2.51. Включение в состав ВМ физического устройства CD-RW


    Команда Use Physical Drive буква доступна только в том случае, если в соответствующем физическом устройстве имеется носитель, записанный в формате, распознаваемом ВМ.

    Приведенное правило распространяется и на образы дисков CD/DVD.

    Образ диска — это файл, содержащий двоичную (битовую) копию физического диска. Соответственно, размер такого файла ранен полному объему данных (пользовательских и служебных), имеющихся на диске-оригинале. Например, если диск с дистрибутивом ОС занимает 650 Мбайт, то и размер файла образа этого диска также будет равен 650 Мбайт. Программы «клонирования» дисков CD/DVD могут создавать файлы образа в различных форматах. Однако Virtual PC поддерживает единственный стандартизованный формат — ISO 9660. Файлы образа, записанные в таком формате, имеют расширение iso.

    Чтобы подключить образ диска в качестве внешнего устройства, выполните следующее.

    1. В меню CD окна RM выберите команду Capture ISO Image (Захватить ISO-образ).

    2. В дополнительном окне выберите файл образа и щелкните на кнопке Открыть.

    Если перед подключением образа диска к RM был подключен физический дисковод, то последний будет автоматически замещен (впрочем, то же самое справедливо и для подключения другого физического дисковода).

    Аналогичным образом производится и подключение к ВМ файла образа трехдюймовой дискеты:

    1. В меню Floppy выберите команду Capture Floppy Disk Image (Захватить образ флоппи-диска).

    2. В дополнительном окне выберите файл образа (это VFD-, IMG-, IМА- или DSK-файл) и щелкните на кнопке Открыть.

    Использование разделяемых папок

    Разделяемая (или общая) папка представляет собой специфический вид виртуального внешнего устройства, призванного расширить функциональные возможности ВМ.

    С помощью разделяемых папок можно решить два вида задач:

    ■ реализовать удобный обмен данными между ВМ и хостовой ОС;

    ■ обеспечить обмен данными между ВМ и физическими устройствами, подключенными к USB-портам хост-компьютера.

    Механизм разделяемых папок становится доступен только после установки на ВМ расширений для виртуальных машин.

    Вы можете создать произвольное число разделяемых папок для ВМ. Каждой из них назначается своя буква диска.

    В Virtual PC используются два вида разделяемых папок: постоянные (persistent) и временные (temporary).

    ■ Постоянные папки существуют до тех пор, пока вы не удалите ВМ, и активизируются автоматически при каждой загрузке ВМ.

     Временные папки существуют только в течение одного сеанса работы ВМ.

    Чтобы создать разделяемую папку, выполните следующее.

    1. На физическом диске хост-компьютера создайте папку, которой предстоит стать общей.

    2. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    3. В левой части окна параметров ВМ выберите категорию Shared Folders (Разделяемые папки), как показано на рис. 2.52.

    Рис. 2.52. Создание разделяемой папки


    4. В правой части панели щелкните на кнопке Share Folder (Обобществить папку).

    5. В дополнительном окне отыщите и выберите предварительно созданную вами «заготовку» (рис. 2.53).

    Рис. 2.53. Установка параметров разделяемой папки


    6. С помощью раскрывающегося списка Drive letter (Буква диска) выберите для создаваемой папки подходящую букву, по которой ее будет опознавать гостевая ОС (буква должна быть уникальной для данной ВМ).

    7. Если необходимо сделать создаваемую папку постоянной, установите флажок Share every time (Обобществлять постоянно).

    После того как разделяемая папка создана, сведения о ней появятся в таблице Shared Folders окна параметров ВМ (см. рис. 2.52).

    С точки зрения гостевой ОС разделяемая папка выглядит как общая сетевая папка (рис. 2.54), хотя на самом деле таковой не является. В остальном с разделяемой папкой можно работать таким же образом, как и с папками на виртуальных жестких дисках.

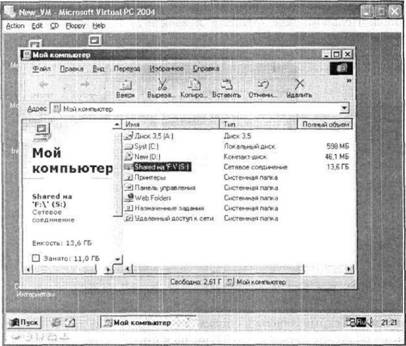

    Рис. 2.54. Для гостевой ОС разделяемая лапка выглядит как общая сетевая папка


    Особым случаем применения разделяемой папки является связывание ее внешним накопителем, подключенным к USB-порту хост-компьютера (например, с устройством флэш-памяти). Процедура создания такой папки практически ничем не отличается от описанной процедуры: просто в диалоговом окне Обзор папок следует выбрать подключенное устройство, если вы хотите предоставить ВМ доступ ко всем его папкам и файлам (рис. 2.55), либо конкретную папку на этом устройстве.

    Рис. 2.55. Создание разделяемой папки для устройства флэш-памяти


    Поскольку такую папку нет смысла делать постоянной, флажок Share every time в данном случае лучше не устанавливать.

    Одна и та же папка на жестком диске хост-компьютера может быть назначена в качестве разделяемой для нескольких ВМ (чтобы обеспечить связь каждой из них с хостовой ОС), однако нельзя создать разделяемую папку для обмена данными между двумя виртуальными машинами. Такой обмен реализуется сетевыми средствами Virtual PC.

    Чтобы отказаться от разделяемой папки, необходимо выполнить следующее.

    1. В окне консоли выберите нужную ВМ и щелкните на кнопке Settings.

    2. В левой части окна параметров ВМ выберите категорию Shared Folders (см. рис. 2.52).

    3. В списке разделяемых выберите папок ту, которую следует удалить, и щелкните на кнопке Remove (Удалить). При этом реальная папка на физическом диске, исполнявшая роль разделяемой, остается на прежнем месте.

    Установка приложений и драйверов устройств

    После того как гостевая ОС установлена и подключены все необходимые внешние устройства, можно переходить к установке приложений. Кроме того, вы можете установить более свежие драйверы вместо тех, которые предлагает по умолчанию гостевая ОС. Правда, набор устройств, для которых такая модернизация осуществима, ограничен. Если говорить конкретнее, то обновить драйверы можно лишь для мыши и клавиатуры. Что касается видеоадаптера и звуковой карты, то установка для них обновленных драйверов возможна, но бесполезна: как вы знаете, работа видеосистемы и звуковой карты в Virtual PC эмулируется программно.

    Однако прежде чем вы решите установить в гостевую ОС необходимые программы или обновить драйвер мыши, вспомните о пользе расширений для виртуальных машин (см, раздел «Создание и настройка виртуальной машины»).

    Установка расширений для виртуальных машин

    Установка расширений для виртуальных машин (Virtual Machine Additions) почти ничем не отличается от установки какого-либо другого приложения для гостевой ОС. Поэтому, познакомившись с этой процедурой, вы сможете применить полученные знания и для установки любой другой программы. Правда, одна особенность все-таки имеется: дистрибутив расширении реализован в виде образа диска в формате ISO и снабжен функцией автозапуска.

    По умолчанию файл дистрибутива расширений для виртуальных машин (он называется VMAdditions.iso) расположен в папке \Microsoft Virtual РС\Virtual Machine Additions. До начала установки убедитесь в его наличии.

    Итак, чтобы установить расширения для виртуальных машин, выполните следующее.

    1. Запустите ВМ, для которой требуется установить расширения для виртуальных машин, и дождитесь окончания загрузки гостевой ОС.

    2. В меню Action окна виртуальной машины выберите команду Install or Update Virtual Machine Additions (Установить или обновить расширения для виртуальных машин).

    3. С помощью появившегося на экране окна ознакомьтесь с дополнительными пояснениями по установке и щелкните на кнопке Continue (Продолжить). Это должно привести к немедленному запуску программы установки пакета расширений для виртуальных машин (в качестве приложения гостевой ОС).

    4. После того как на экране появится первое окно мастера установки (рис. 2.56), щелкните в нем на кнопке Next.

    5. Дождитесь завершения процесса установки и в последнем окне мастера щелкните на кнопке Finish.

    Рис. 2.56. Мастер установки расширений для виртуальных машин


    6. Чтобы изменения, внесенные в работу гостевой ОС, вступили в силу, перезапустите ее (именно ОС, а не виртуальную машину).

    Удалить пакет расширений для виртуальных машин можно двумя способами:

    ■ как обычное Windows-приложение, с помощью компонента Установка и удаление программ;

    ■ выбрав повторно команду Install or Update Virtual Machine Additions в меню Action окна ВМ.

    После удаления расширений для виртуальных машин потребуется перезапустить гостевую ОС.

    Использование диска изменений для тестирования приложений

    Виртуальная машина сама по себе является неплохим полигоном для тестирования приложений или проведения каких-либо других экспериментов над гостевой ОС. Однако, как вы знаете, применение диска изменений способно ещё более подчеркнуть это достоинство ВМ.

    Частным случаем тестирования приложений является установка и оценка функциональности пробных (оценочных) версий программ. Вместо того чтобы устанавливать пробную версию программы сразу на основной диск ВМ, можно сначала установить ее на диск изменений. Если период работы пробной версии программы истек, а вы не успели разобраться в ее особенностях (или накопить денег на приобретение коммерческой версии), то можно просто удалить диск изменений с «почившей» пробной версией, создать новый диск изменений и установить на него нужное приложение повторно.

    Порядок действий при этом должен быть следующим.

    1. Создайте для основного диска ВМ диск изменений, как это было описано в подразделе «Конфигурирование жестких дисков» раздела «Создание и настройка виртуальной машины».

    2. Подключите к ВМ вместо основного (родительского) диска диск изменений и запустите ВМ.

    3. Для VHD-файла родительского диска установите атрибут «только чтение».

    4. Установите на гостевую ОС (на диск изменений) нужное приложение.

    Другой пример тестирования — сравнение нескольких вариантов коммерческих версий программы. Например, до установки пакета обновлений на основную машину можно проверить эффект от его установки с помощью диска изменений.

    Если требуется сравнить несколько версий программы, то для установки каждой из них необходимо создать свой диск изменений.

    Обмен данными между гостевой и хостовой ОС

    Virtual PC предоставляет пользователю несколько способов обмена данными между гостевой и хостовой ОС. Один из них — применение разделяемых папок — был рассмотрен ранее. В этом подразделе рассказано, как осуществить оперативный обмен данными между приложениями гостевой и хостовой ОС. Основных механизмов два: передача данных через буфер обмена и перетаскивание объектов между окнами приложений гостевой и хостовой ОС с помощью мыши.

    И еще необходимо помнить об одном важном ограничении: непосредственный обмен данными между двумя виртуальными машинами невозможен, в качестве посредника обязательно должна использоваться хостовая ОС.

    Передача данных через буфер обмена

    В виртуальной машине не работают привычные для многих пользователей Windows системные комбинации клавиш Ctrl+C и Ctrl+V, соответствующие командам Копировать и Вставить. Поэтому для работы с буфером обмена в ВМ применяются комбинации-«заместители» (см. табл. 2.4), а также команды меню Edit (правка) окна виртуальной машины. Однако даже применение этих команд само по себе не гарантирует получения требуемого результата. Прежде всего при передаче данных через буфер обмена необходимо учитывать тип этих данных: текст, графика либо информационный объект (файл или папка). Кроме того, на механизм обмена данными влияет то, установлен ли на конкретной ВМ пакет расширений для виртуальных машин.

    Обмен текстовыми данными возможен только между приложениями гостевой и хостовой ОС, поддерживающими работу с текстом (например, между двумя текстовыми редакторами). Причем параметры форматирования при передаче текста не сохраняются.

    Чтобы передать через буфер обмена текстовый фрагмент из хостовой ОС в приложение гостевой ОС, выполните следующее.

    1. В приложении-источнике выделите передаваемый фрагмент и поместите его в буфер обмена хостовой ОС любым способом, разрешенным в этой ОС (например, с помощью комбинации клавиш Ctrl+C).

    2. В окне гостевой ОС откройте (или сделайте активным) окно приложения-приемника.

    3. В меню Edit (или Правка) приложения-приемника выберите команду Paste (или Вставить), либо используйте любое другое средство вставки данных из буфера обмена, поддерживаемое приложением-приемником (например, комбинацию клавиш Ctrl+V).

    ВНИМАНИЕ. По неизвестной причине невозможно передать текстовый фрагмент описанным способом из редакторов MS Word и WordPad. В то же время в качестве приложения-приемника и гостевой ОС оба работают исправно.

    Передача через буфер обмена из хостовой ОС в приложение гостевой ОС графического фрагмента документа или экранного изображения (снимка экрана) выполняется аналогичным образом. Разумеется, приложение-приемник должно поддерживать работу с графикой. Кроме того, на ВМ обязательно должны быть установлены расширения для виртуальных машин. В противном случае передача графики в ВМ из хостовой ОС вообще невозможна.

    Следует отдельно упомянуть о вставке изображений и текстовых данных с использованием технологии OLE, то есть в качестве внедренных объектов. Если приложение-приемник поддерживает механизм OLE (к таковым относятся, в частности, все приложения Microsoft Office), то можно вставлять в документ данные, передаваемые из приложения хостовой ОС, с помощью команды Специальная вставка.

    Передача объектов других типов посредством механизма OLE из хостовой ОС в гостевую невозможна. Однако вы можете поместить любой объект, подлежащий передаче (например, электронную таблицу Excel) в разделяемую папку ВМ и выполнить вставку объекта оттуда.

    Чтобы передать через буфер обмена текстовый фрагмент или изображение из гостевой ОС в приложение хостовой ОС, выполните следующее.

    1. В приложении-источнике выделите передаваемый текстовый фрагмент или изображение.

    2. В меню Edit (Правка) окна ВМ выберите команду Сору (Копировать) или нажмите комбинацию главная клавиша+С.

    3. В окне хостовой ОС откройте (или сделайте активным) окно приложения-приемника.

    4. В приложении-приемнике вставьте передаваемый фрагмент любым способом, разрешенным в этой ОС (например, с помощью комбинации клавиш Ctrl+V).

    Если на ВМ не установлены расширения для виртуальных машин, то необходимо специальным образом выделять в окне приложения-источника передаваемый фрагмент (требуется нажать и удерживать главную клавишу).

    Передача файлов и папок между хостовой и гостевой ОС через буфер обмена невозможна — для таких операции используется метод перетаскивания (drag-and-drop).

    Перетаскивание объектов

    Перетаскивание — это единственный способ непосредственного копирования файлов и папок из ВМ в хостовую ОС (или из хостовой ОС в ВМ). Кроме того, невозможно вырезать объект, принадлежащий ВМ, и поместить его в окно хостовой ОС (как, впрочем, невозможно и перемещение в обратном направлении).

    Чтобы перемещать (а не копировать) файл или папку между хостовой ОС и ВМ можно использовать в качестве «перевалочного пункта» разделяемую папку.

    При копировании данных из ВМ в хостовую ОС в окне ВМ открывается информационное окно, отображающее состояние процесса копирования (рис. 2.57).


    Рис. 2.57. Состояние процесса копирования отображается в специальном окне


    При обмене файлами и папками между ВМ и хостовой ОС необходимо учитывать следующие ограничения:

    ■ для такого обмена данными неприменимы операции с буфером обмена (копирование, вырезание и вставка), соответственно, не работают в таких ситуациях сочетания клавиш Ctrl+C, Ctrl+X, Ctrl+V и команды контекстного меню;

    ■ файлы и палки можно копировать только в папку (или на рабочий стол), но не в окно какого-либо приложения;

    ■ при перетаскивании файлов и папок из ВМ в хостовую ОС не поддерживается правая кнопка мыши.

    Сетевые возможности виртуальных машин Virtual PC

    Возможность создать на единственном физическом компьютере вполне работоспособную сеть — это одно ив важнейших достоинств технологии виртуальных машин.

    Чтобы воспользоваться этой возможностью, ВМ должна быть соответствующим образом сконфигурирована.

    Правила включения виртуальных машин в сеть

    Virtual PC поддерживает возможность включения ВМ в вычислительные сети следующих типов:

    ■ в локальную сеть, содержащую только виртуальные машины;

    ■ в локальную сеть, содержащую как виртуальные машины, так и хост-компьютер;

    ■ в интранет.

    Кроме того, возможен доступ ВМ к ресурсам и сервисам Интернета. Доступность того или иного типа сетевого соединения зависит от параметров сетевого адаптера(ов) данной виртуальной машины.

    На возможности сетевой работы ВМ влияет также настройка гостевой ОС и хостовой ОС. Например, если хост-компьютер является участником домена Active Directory, то для доступа к соответствующим сетевым ресурсам ВМ также должна быть включена в домен Active Directory.

    Если гостевая ОС сконфигурирована надлежащим образом, то данная ВМ будет автоматически распознана как сетевой компьютер.

    Практически все современные версии операционных систем Windows сконфигурированы по умолчанию таким образом, что включаемые в сеть компьютеры получают IP-адреса от DHCP-сервера. Если на ВМ в качестве гостевой ОС установлена ОС из семейства Windows и в сети используется DHCP-сервер, то ВМ будет автоматически присвоен соответствующий IP-адрес. Если же DHCP- сервер в сети отсутствует, виртуальной машине может быть вручную назначен статический IP-адрес.

    Если у хост-компьютера отсутствует физическое подключение к сети, то для объединения в сеть виртуальных машин и хостовой ОС требуется сначала установить на хостовой ОС адаптер Microsoft Loopback Adapter (в локализованной версии Windows он именуется «Адаптер Microsoft замыкания на себя») и лишь затем сконфигурировать сетевые параметры ВМ и хостовой ОС.

    Установка адаптера Microsoft Loopback Adapter необходима также в тех случаях, когда предполагается создание сети сложной конфигурация с несколькими маршрутизаторами и (возможно) с использованием межсетевых брандмауэров (firewalls). Процедура установки Microsoft Loopback Adapter описана в подразделе «Подключение хост-компьютера к сети из виртуальных машин».

    В каждой ВМ может использоваться от одного до четырех сетевых адаптеров, для каждого из которых, в свою очередь, могут быть заданы индивидуальные параметры. Вы можете сопоставить каждый из четырех эмулируемых адаптеров любому физическому сетевому адаптеру хост-компьютера (в том числе адаптеру Microsoft Loopback Adapter, если таковой установлен). Вы можете также сопоставить несколько эмулируемых адаптеров одному и тому же физическому сетевому адаптеру. С другой стороны, можно вообще не устанавливать соответствие между эмулируемыми и физическими адаптерами, если создается локальная сеть, состоящая исключительно из виртуальных машин.

    Конфигурирование сетевых параметров каждой ВМ выполняется индивидуально с помощью элементов управления, представленных в категории Networking (Организация сети) окна свойств ВМ (рис. 2.58).

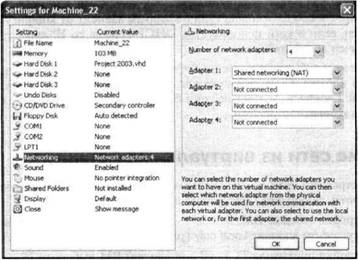

    Рис. 2.58. Категория Networking окна свойств ВМ


     Конфигурирование сетевых параметров следует начинать с выбора числа используемых сетевых адаптеров ВМ. Выбор определенного значения в списке Number of network adapters (Число сетевых адаптеров) определяет число доступных для настройки полей Adapter 1...Adapter N. Именно с их помощью и производится базовая настройка сетевой конфигурации ВМ.

    В исходном состоянии каждый из раскрывающихся списков содержит следующие пункты:

    ■ Not connected (Нет соединении) — для данной ВМ сетевые адаптеры не используются;

    ■ Local only (Только локально) — ВМ является участником сети, состоящей только из других виртуальных машин, зарегистрированных на данном хост-компьютере, и при этом не имеет доступа к физическим сетевым ресурсам хоста;

    ■ Shared networking (NAT) (Совместное использование сети) - разрешено подключение ВМ к частной сети, созданной средствами Virtual PC; такая сеть содержит виртуальный DHCP-сервер (Dynamic Host Configuration Protocol — протокол динамического конфигурирования узлов) и виртуальный NAT-сервер (NAT означает Network Address Translation — трансляция сетевого адреса); сконфигурированная соответствующим образом ВМ получает доступ к большинству сетевых ресурсов хост-компьютера на основе протокола TCP/IP; данный вариант подключения ВМ может быть задан только для первого из эмулируемых адаптеров (Adapter 1);

     физический адаптер хост-компьютера — в списке отображается наименование физического сетевого адаптера хост-компьютера; если в составе хост-компьютера имеется несколько сетевых адаптеров, то все они будут представлены в списке; ВМ, для которой указан данный вариант, получает непосредственный доступ к физическому сетевому подключению хостовой ОС; в этой сети ВМ будет опознана сетевыми службами как самостоятельный компьютер, способ взаимодействия с которым зависит от конфигурации сети (например, если в сети используется DHCP-сервер, то IP-адрес для ВМ будет назначен автоматически).

    Если на хостовой ОС установлен адаптер Microsoft Loopback Adapter, то список дополняется соответствующим пунктом. При установке нескольких экземпляров Microsoft Loopback Adapter все они будут также представлены в списке под своими порядковыми номерами.

    Создание сети из виртуальных машин

    Вариант построения сети из виртуальных машин является наиболее простым. Чтобы получить такую сеть, достаточно выполнить три шага.

    1. При настройке каждой ВМ, включаемой в сеть, для используемого сетевого адаптера укажите вариант Local only (рис. 2.59).

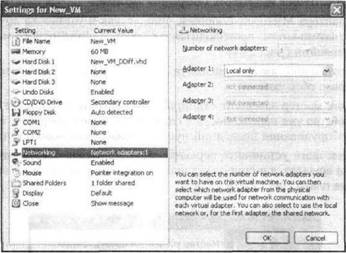

    Рис. 2.59. Настройка сетевых параметров для локальной сети ВМ


    2. При настройке протокола TCP/IP для каждой ВМ выберите IP-адрес из выбранного диапазона и задайте подходящую маску подсети (рис. 2.60).

    3. Сделайте общими ресурсы ВМ (разрешите к ним удаленный доступ).

    Доступ к ВМ, входящим в такую «виртуальную» сеть, осуществляется стандартными средствами гостевой ОС, например через папку Сетевое окружение.

    Рис. 2.60. Настройка параметров протокола TCP/IP для ВМ

    Подключение хост-компьютера к сети из виртуальных машин

    Для создания сети, объединяющей виртуальные машины и хост-компьютер, на хостовой ОС должен быть установлен адаптер Microsoft Loopback Adapter.

    Установка адаптера Microsoft Loopback Adapter

    Установка адаптера Microsoft Loopback Adapter, как и установка другого оборудования хост-компьютера, производится с помощью стандартного мастера установки оборудования (рис. 2.61).

    Запустить его можно, дважды щелкнув в панели управления хостовой ОС на значке Установка оборудования.

    Рис. 2.61. Стартовое окно мастера установки оборудования


    После того как мастер завершит сканирование системы, установите переключатель Да, устройство уже подключено, а в следующем окне выберите в списке установленного оборудования последний пункт Добавление нового устройства. На следующем шаге установите переключатель Установка оборудования, выбранного из списка вручную, а в списке устанавливаемого оборудования выберите вариант Сетевые платы (рис. 2.62).

    Рис. 2.62. Выбор типа устанавливаемого оборудования


    В предложенном мастером списке сетевых плат выберите среди изготовителей компанию Microsoft, а среди типов сетевых адаптеров — Адаптер Microsoft замыкания на себя (рис. 2.63).

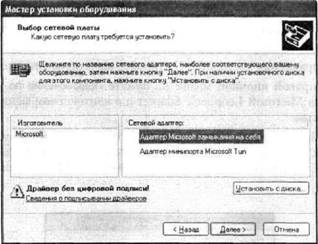

    Рис. 2.63. Выбираем Адаптер Microsoft замыкания на себя


    После этого щелкните на кнопке Далее, чтобы начать установку. В дальнейшем подтвердите свои намерения, даже если на экране будут появляться предупреждения о том, что драйвер не проверен на совместимость с Windows.

    Когда мастер закончит копирование файлов и сообщит об успешном завершении процедуры, щелкните на кнопке Готово.

    Описанную процедуру установки можно выполнять, не выключая запущенные виртуальные машины. Добавленный адаптер будет представлен в списке доступных адаптеров всех имеющихся ВМ.

    Если необходимо установить дополнительные экземпляры адаптера Microsoft Loopback Adapter, запустите вновь мастер установки оборудования и повторите описанные действия.

    Связывание виртуальных машин в сеть

    Чтобы связать в сеть хост-компьютер и виртуальные машины, необходимо и достаточно настроить параметры соединения ВМ через адаптер Microsoft Loopback Adapter.

    Данная процедура содержит следующие основные этапы:

    ■ установку параметров протокола TCP/IP для хостовой ОС (назначение IP-адреса и указание маски подсети);

    ■ разрешение удаленного доступа к ресурсам хост-компьютера;

    ■ выбор используемого адаптера Microsoft Loopback Adapter при настройке каждой из ВМ, включаемых в сеть;

    ■ установку параметров протокола TCP/IP для каждой из таких ВМ;

    ■ разрешение удаленного доступа к ресурсам каждой из ВМ, включаемых в сеть.

    Для настройки параметров протокола TCP/IP для адаптера Microsoft Lookback Adapter выполните следующее.

    1. В панели управления хостовой ОС откройте категорию Сетевые подключения.

    2. Щелкните правой кнопкой мыши на пункте Подключение по локальной сети для адаптера Microsoft Loopback Adapter и в контекстном меню выберите команду Свойства.

    3. В окне свойств подключения убедитесь, что в списке компонентов установлен флажок для компонента Virtual Machine Network Services (рис. 2.64), затем в этом списке выберите пункт Протокол интернета (TCP/IP) и щелкните на кнопке Свойства.

    Рис. 2.64. Убедитесь, что разрешен компонент Virtual Machine Network Services


    4. На вкладке Общие окна свойств протокола TCP/IP установите переключатель Использовать следующий IP-адрес (см. рис. 2.60) и в полях IP-адрес и Маска подсети введите соответственно значение IP-адреса и код маски.

    5. Щелкните на кнопке OK на этой вкладке и на кнопке Закрыть в окне свойств сетевого подключения, чтобы введенные значения вступили в силу.

    Подобным же образом (с учетом особенностей интерфейса гостевых ОС) настройте параметры протокола TCP/IP для каждой ВМ.

    Настройка виртуальной машины для работы в Интернете

    Возможны три варианта подключения ВМ к Интернету:

    ■ через последовательный порт COM1, сопоставленный СОМ-порту хост-компьютера, к которому подключен модем;

    ■ посредством подключения ВМ к хостовой ОС с параметром Shared Networking:

    ■ посредством включения ВМ в локальную сеть с хостовой ОС через адаптер Microsoft Loopback Adapter на основе использования службы ICS (Internet Connection Sharing — совместный доступ к Интернету). Разработчики Virtual PC рекомендуют использовать второй вариант, поэтому именно он рассмотрен далее.

    Организация взаимодействия ВМ с Virtual PC

    При подключении ВМ к хостовой ОС с параметром Shared Networking в качестве сетевого адаптера ВМ используется эмулятор устройства DEC 21140А 10/100 (см. табл. 2.3).

    Эмулируемый адаптер может опознаваться гостевой ОС как адаптер (универсальный) Intel 21140-Based PCI Fast Ethernet.

    Способ подключения хост-компьютера к Интернету в данном случае значения не имеет: это может быть как модемное соединение, так и подключение через физическую локальную сеть.

    В такой виртуальной сети Virtual PC использует собственный DHCP-сервер, который назначает каждой подключенной ВМ динамический IP-адрес из диапазона 192.168.131.X, где X может принимать значение от 1 до 253 (рис. 2.65).

    Рис. 2.65. Virtual PC действует как DHCP-сервер и назначает каждой подключенной ВМ динамический IP-адрес


    Пользователь не может повлиять на распределение IP-адресов в виртуальной сети, поэтому если хостовая ОС использует IP-адрес из указанного диапазона, нужно изменить параметры хостовой ОС.

    Кроме того, для соответствующего подключения ВМ в параметрах протокола TCP/IP необходимо указать, что IP-адрес назначается автоматически DHCP-сервером.

    При использовании данного способа выхода в Интернет из ВМ требуется учитывать следующие ограничения:

    ■ в общем случае не рекомендуется применять коммутируемое подключение к Интернету из виртуальной машины, поскольку это может вызвать проблемы с его настройкой (такое подключение не может совместно использоваться ВМ, хостовой ОС и другими виртуальными машинами сети); некоторые сетевые приложения, требующие статического IP-адреса (например, программы для общения в чате), могут некорректно работать в cреде гостевой ОС;

    ■ пользователи, не являющиеся членами группы администраторов хостовой ОС, не могут отправлять и принимать команды

    ping
    , а также другие сообщения, использующие протокол ICMP (Internet Control Message Protocol).

    Порядок подключения ВМ к Интернету

    Итак, чтобы обеспечить доступ ВМ к сервисам и ресурсам Интернета, выполните следующее.

    1. В окне консоли виртуальных машин выберите ВМ, для которой требуется обеспечить выход в Интернет, и щелкните на кнопке Settings.

    2. Выберите категорию Networking и для первого адаптера (Adapter 1) выберите в списке вариант Shared Networking (NAT).

    3. В панели управления гостевой ОС Откройте категорию Сетевые подключения и запустите мастер новых подключений.










    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Наверх
