  • Глава 3

    Виртуальные машины VMware Workstation

    До тех пор пока корпорация Microsoft не обратила свой взор на рынок виртуальных машин, компания VMware была на этом рынке безоговорочным лидером.

    Однако и теперь еще рано говорить о том, что пакет Virtual PC 2004 «отодвинул» продукты от VMware на вторые роли. Они остаются весьма популярными среди пользователей по трем основным причинам: благодаря действительно удачным технологическим решениям, благодаря постоянному совершенствованию поддерживаемых продуктов и, самое главное, — благодаря поддержке самых разнообразных видов и версий операционных систем, причем как в качестве хостовых, так и в качестве гостевых.

    Общая характеристика

    В настоящее время семейство продуктов от VMware, предназначенных для создания виртуальных машин и управления ими, насчитывает несколько представителей:

    ■ VMware Workstation — приложение для «настольных» систем, обеспечивающее создание «обычных» виртуальных машин и управления ими. Потенциальные пользователи этого продукта — разработчики и тестеры программного обеспечения, преподаватели и другие IT-специалисты.

    ■ VMware АСЕ — приложение для «настольных» систем, обеспечивающее создание защищенных виртуальных машин (АСЕ означает Assured Computing Environment — защищенная вычислительная среда). Каждая ВМ, созданная с помощью VMware АСЕ, снабжается индивидуальными средствами администрирования и защиты от несанкционированного доступа. Основной контингент пользователей — сотрудники предприятий, для каждого из которых требуется создать собственную защищенную среду на общем для всех физическом компьютере.

    ■ VMware GSX Server — серверное приложение уровня предприятия, предназначенное для создания виртуальной инфраструктуры предприятия, тестирования распределенных приложений и т.п.

    ■ VMware ESX Server — серверное решение, предназначенное для создания инфраструктуры виртуальных хранилищ данных. Как и во второй главе книги, нас в первую очередь будет интересовать инструмент для создания «настольных» виртуальных машин, а именно VMware Workstation. Б книге представлена последняя на сегодняшний день коммерческая версия продукта — VMware Workstation 5.0. В то же время, на веб-сайте компании VMware можно получить для ознакомления бета-версию пакета VMware Workstation 5.5,

    Особенности работы VMware Workstation

    Каждая виртуальная машина, созданная с помощью VMware Workstation, представляет собой автономный компьютер с собственными аппаратными ресурсами, часть которых эмулируется программно, а часть «заимствуется» у хост-компьютера.

    Параметры виртуального компьютера сохраняются в специальном конфигурационном VMX-файле (в текстовом формате). Этот файл (как и другие файлы, определяющие работу ВМ), при необходимости может быть перенесен на другой хост-компьютер с целью воспроизведения параметров виртуальной машины. Однако в составе VMware отсутствуют штатные средства подключения к консоли таких «чужих» ВМ. Для обхода этого ограничения можно использовать некоторые ухищрения, о которых рассказано в разделе «Создание и настройка виртуальной машины».

    В отличие от Virtual PC, имя конфигурационного файла, созданного VMware, не совпадает с именем ВМ, а определяется типом гостевой ОС, указанным на этапе создания ВМ. Например, конфигурационные файлы всех ВМ с гостевой ОС Windows 98 называются Win98.vmx. То же самое относится к именам файлов виртуальных жестких дисков: для Windows 98 они все называются Windows 98.vmdk. По указанной причине (а также по некоторым другим соображениям) файлы каждой ВМ должны обязательно размещаться в отдельной папке.

    Перечень ОС, которые могут быть установлены на виртуальные машины VMware в качестве гостевых, весьма обширен:

    ■ из семейства Windows: Windows 3.1x, Windows 95, Windows 98, Windows Me, Windows NT, Windows 2000, Windows XP, а также MS-DOS 6.22;

    ■ из семейства Linux: Mandrake Linux (версии с 8.0 по 9.2 включительно), Red Hat Linux (версии с 7.0 по 9.0 включительно), Red Hat Enterprise Linux (версии 2.1 и 3.0), Red Hat Linux Advanced Server 2.1, SuSE Linux (версии с 7.3 по 9.0 включительно), SuSE Linux Enterprise Server (7 и 8), Turbolinux 7, Turbolinux Workstation 8, Turbolinux Enterprise Server 8;

    ■ из семейства Novell NetWare: NetWare Server (версии 4.2, 5.1, 6.0, 6.5);

    ■ ОС FreeBSD (версии 4.0, 4.1. 4.2, 4.3, 4.4, 4.5, 4.6.2, 4.8 и 5.0).

    В силу такой «разносторонности» пакета VMware его разработчикам не удалось оптимизировать стандартную конфигурацию ВМ для всех гостевых ОС. Поэтому для большинства из них после установки приходится выполнять дополнительную настройку ВМ (в частности, устанавливать вручную наиболее подходящие версии драйверов некоторых устройств). К счастью, в состав дистрибутива VMware Workstation входит файл справки install.chm, содержащий подробные сведения об особенностях установки всех перечисленных гостевых ОС.

    Несколько забегая вперед, отметим, что указанный справочник можно открыть непосредственно из окна консоли VMware, выбран в меню Help (Справка) команду Guest Operating System Install Guide (Руководство по установке гостевых операционных систем).

    В качестве хостовой ОС могут использоваться следующие операционные системы:

    ■ из семейства Windows: Windows 2000 Professional, Windows 2000 Server Service Pack 3 или 4, Windows 2000 Advanced Server, Windows XP (редакции Home или Professional), Windows Server 2003 (редакции Web Edition, Standard Edition, Enterprise Edition);

    ■ из семейства Linux: Mandrake Linux (версии 8.2 и 9.0), Red Hat Linux (практически все версии из числа поддерживаемых в качестве гостевых ОС) и SuSE Linux (версии с 7.3 но 9.1 включительно); более подробную информацию о поддерживаемых версиях ядра Linux можно получить на сайте компании VMware.

    В виртуальной машине обычным образом используются такие устройства, подключаемые к реальному компьютеру, как принтеры, модемы и внешние накопители (включая устройства чтения и записи CD/DVD). Полностью поддерживаются устройства, подключаемые к USB-порту: вы можете задействовать два порта USB 1.1 на каждую ВМ, если данный интерфейс поддерживается хостовой и гостевой ОС. Поддерживаются и устройства с интерфейсом SCSI (в том числе сканеры и стримеры). Правда, в качестве «посредникам между физическими устройствами такого типа, подключенными к хост-компьютеру, и ВМ требуется специальный драйвер (SCSI Generic driver), который дополнительно устанавливается на гостевую ОС.

    VMware, как и Virtual PC 2004, позволяет выделять на каждую ВМ до 3,6 Гбайт оперативной памяти (при ограничении емкости реальной ОП хост-компьютера значением 4 Гбайт).

    Работа с виртуальными дисками

    Возможности VMware по работе с виртуальными жесткими дисками по «численным показателям» превышают возможности Virtual PC 2004, В частности, вы можете подключить к каждой ВМ до четырех виртуальных жестких дисков с интерфейсом IDE и до семи дисков с интерфейсом SCSI.

    В VMware доступны два режима выделения пространства физического диска под файлы виртуальных дисков, аналогичные использованию дисков фиксированного размера и динамических дисков в Virtual PC.

    При подключении к ВМ устройств CD/DVD через интерфейс IDE или SCSI доступное число виртуальных жестких дисков соответственно уменьшается. То есть, например, при включении в конфигурацию RM одного IDE-устройства CD/DVD вы сможете подключить к ВМ не более трех виртуальных жестких дисков с интерфейсом IDE.

    Первый из этих режимов предполагает, что все запрошенное пространство выделяется сразу при создании виртуального диска (в дальнейшем мы для краткости будем называть такие диски фиксированными).

    При использовании второго режима размер файла виртуального диска увеличивается постепенно, по мере записи на диск новых данных и установки программ. Диски, созданные по такому методу, мы будем называть динамическими.

    Необходимо отметить, что в действительности информация о каждом виртуальном диске в VMware хранится не в одном файле, а как минимум в двух. Первый из этих файлов является не хранилищем данных, а дескриптором, и, как показано на рис. 3.1, содержит сведения о диске (размер диска, его геометрия и т.д.) и ссылки на файлы данных (на рисунке выделена ссылка на файл данных).

    Рис. 3.1. Содержимое файла-дескриптора виртуального диска


    Файлов данных может быть либо один, либо несколько. Это связано с тем, что VMware умеет создавать как бы «многотомные» диски. Размер каждого тома в таком случае не будет превышать 2 Гбайт. Причина состоит в том, что не все файловые системы способны работать с файлами большего размера (например, FAT16 — не может). Когда размер виртуального диска превышает предел в 2 Гбайт, VMware автоматически создает новый том. Нужно ли разделять диск на тома, решает пользователь. В имени каждого файла данных обязательно присутствует суффикс типа -s001, -s002 и т. д. Например, первый файл данных для виртуального диска с гостевой ОС Windows 98 называется Windows 98-s001.vmdk.

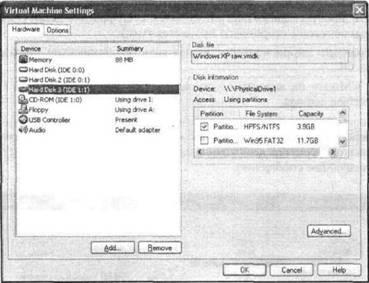

    В качестве жесткого диска к ВМ можно подключить физический жесткий диск хост-компьютера или один из разделов этого диска (подобная возможность, основанная на применении связанного диска, имеется и в Virtual PC). В VMware такой присоединенный к ВМ физический диск называется Raw Disk (в данном случае этот термин можно перевести как «необработанный диск»). Эффект от применения raw диском имеется в тех случаях, когда на физическом диске создано несколько системных разделов с разными ОС (то есть когда хост-компьютер сконфигурирован под мультизагрузку). Raw-диск позволяет запустить одну из «реальных» альтернативных операционных систем из-под другой реальной ОС, используя файл загрузки boot.ini.

    VMware Workstation поддерживает загрузку только с такого raw-диска, который подключен к ВМ через интерфейс IDE. Загрузка гостевой ОС с диска, имеющего интерфейс SCSI, невозможна. Кроме того, а качестве raw-диска нельзя использовать разделы, на которых установлена ОС Windows Server 2003 или Windows ХР. Не поддерживается также использование в качестве raw-дисков динамических томов (dynamic volume), применяемых в ОС Windows 2000, Windows ХР Professional и Windows Server 2003 для программной реализации технологии RAID.

    В VMware реализован механизм отката (восстановления некоторого предыдущего состояния ВМ и ее дисков), отличающийся от используемого в Virtual PC. Этот механизм основан на создании так называемых снимков состояния (snapshot) виртуальной машины. Такой снимок может быть создан в любой момент в ходе работы с VMware, Затем вы можете вернуться к зафиксированному состоянию. Все изменения, сделанные за прошедший период, будут отменены. При желании вы можете исключить любой из виртуальных дисков из «группового снимка». Подробнее о работе со снимками рассказано в разделе «Работа с виртуальной машиной».

    Подробнее процедура конфигурирования виртуальных дисков различных типов рассмотрена в разделе «Создание и настройка виртуальной машины».

    Установка и настройка VMware Workstation

    Установка VMware Workstation требует от пользователя несколько более вдумчивого и внимательного отношения, нежели установка Virtual PC. Объясняется это тем, что на завершающем этапе установки VMware выполняется настройка некоторых базовых параметров будущих виртуальных машин.

    Системные требования

    Минимальные требования, которым должны отвечать технические характеристики хост-компьютера, предназначенного для установки VMware, зависят от номенклатуры гостевых ОС для виртуальных машин.

    Для работы же собственно VMware Workstation необходимы следующие вычислительные ресурсы:

    ■ процессор с архитектурой х86 и тактовой частотой не менее 500 МГц:

     □ Intel: Celeron, Pentium II, Pentium III, Pentium 4, Pentium M (включая компьютеры с технологией Centrino mobile), Xeon (включая модель Prestonia);

     □ AMD: Athlon, Athlon MP, Athlon XP, Duron, Opteron;

     □ поддерживаются также мультипроцессорные системы и (в качестве эксперимента) AMD64 Opteron, Athlon 64 или Intel IA-32e CPU;

    ■ минимально необходимая емкость оперативной памяти — 128 Мбайт (желательно 256), без учета потребности хостовой и гостевых ОС, а также активных приложений этих ОС;

    ■ объем свободного пространства на жестком диске зависит от используемой хостовой ОС: для ОС семейства Windows — 100 Мбайт, для ОС семейства Linux около 20 Мбайт; дополнительно необходимо около 1 Гбайт на каждую гостевую ОС и ее приложения;

    ■ видеоадаптер Super VGA с глубиной цвета не менее 8 бит (рекомендуется 13);

    ■ из физических накопителей поддерживается работа с жесткими дисками IDE и SCSI, а также с устройствами CD-ROM/RW и DVD-ROM/RW (как в режиме чтения, так и в режиме записи).

    Если вы планируете запускать одновременно несколько ВМ с различными ОС, то их требования к емкости ОП должны, разумеется, суммироваться.

    Процедура установки VMware Workstation

    Размер дистрибутива VMware Workstation 5,0 составляет около 60 Мбайт.

    Процедуру установки можно начать одним из двух способов:

    ■ запустив «вручную» файл

    Setup.exe
    ;

    ■ указав этот файл в качестве установочного в окне Установка и удаление программ;

    В обоих случаях запустится мастер, использующий в своей работе программу установки Windows Installer.

    На веб-сайте Microsoft можно получить бесплатную 30-дневную оценочную версию VMware Workstation. Веб-версия дистрибутива представляет собой единственный exe-файл (VMware-workstation-номер версии.exe). Для полнофункциональной работы оценочной версии VMware Workstation необходимо получать на веб-сайте разработчика соответствующий регистрационный ключ.

    После того как вы примете лицензионное соглашение, потребуется определить, нужны ли вам ярлыки для запуска VMware с рабочего стола, из панели задач и из меню Пуск. На следующем шаге можно выбрать каталог установки VMware Workstation (по умолчанию программа устанавливается на системный диск в папку

    Program Files
    ).

    Выбрав каталог установки, щелкните на кнопке Next (Далее).

    После этого программа установки выполнит сканирование параметров хостовой ОС и некоторые из них могут ей не очень понравиться. Например, если на хост-компьютере разрешена функция автозапуска (AutoRun) для дисков CD/DVD, то на экране появится предупреждение, что она может привести к непредсказуемым эффектам при взаимодействии хостовой ОС с виртуальной машиной (рис. 3.2). А потому лучше разрешить программе установки эту функцию отключить (оставив в исходном положении флажок Yes disable autorun).

    Определившись с функцией автозапуска, щелкните на кнопке Install (Установить).

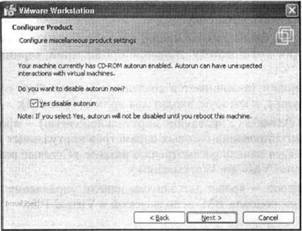

    Рис. 3.2. Мастер установки VMware Workstation предлагает отключить функцию автозапуска CD/DVD


    В процессе установки VMware Workstation на хостовую ОС выполняется также установка вспомогательных драйверов (необходимых, в частности, для работы с устройствами USB и SCSI). Если вы устанавливаете VMware Workstation в среде Windows ХР SP1/2, то некоторые из таких драйверов могут оказаться непроверенными на совместимость с Windows ХР, о чем программа установки не преминет вас предупредить (рис. 3.3).

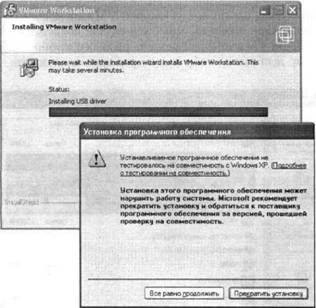

    Рис. 3.3. Некоторые из устанавливаемых драйверов могут оказаться не проверенными на совместимость с Windows ХР


    Поскольку программные продукты от VMware работают весьма корректно, можете смело продолжить установку.

    Перед завершением своей работы мастер предложит вам ввести регистрационные сведения (имя пользователя, название организации, серийный номер продукта).

    Процедура установки заканчивается созданием в меню Пуск соответствующей программной группы, в которую входят два ярлыка (рис. 3.4):

    ■ Manage Virtual Networks (Управление виртуальной сетью) — ярлык для запуска панели конфигурирования базовых параметров виртуальных сетей, создаваемых VMware (эта панель рассмотрена в разделе «Сетевые возможности виртуальных машин VMware Workstation»);

    ■ VMware Workstation — ярлык для запуска панели управления VMware Workstation (аналога консоли ВМ, используемой в Virtual PC).

    Рис. 3.4. Программная группа для запуска компонентов VMware Workstation


    Чтобы повысить эффективность и удобство работы с VMware, рекомендуется после создания ВМ и установки на нее гостевой ОС установить пакет дополнительных инструментов VMware Tools. Установка набора расширений производится для каждой из виртуальных машин индивидуально, поэтому описание данного шага приведено в разделе «Создание и настройка виртуальной машины». Как было сказано выше, программа установки VMware использует службу Windows Installer. Благодаря этому вы можете в случае повреждения или удаления программных файлов VMware восстановить работоспособность приложения без его переустановки. Для этого необходимо проделать следующее.

    1. Запустите компонент Установка и удаление программ, выберите в списке приложений соответствующий пункт и щелкните на кнопке Изменить (рис. 3.5).

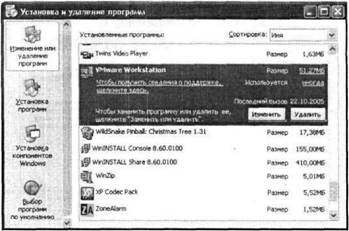

    Рис. 3.5. Программа VMware в окне Установка и удаление программ


    2. Убедитесь, что в открывшемся окне установлен переключатель Repair (восстановить), и щелкните на кнопке Next (рис. 3.6).

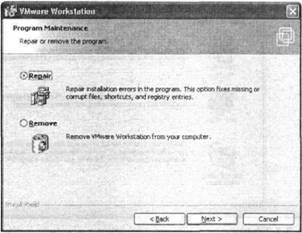

    Рис. 3.6. Первый шаг в деле восстановления VMware


    3. В следующем окне мастера установки щелкните на кнопке Install.

    Для удаления VMware Workstation с хост-компьютера необходимо запустить компонент Установка и удаление программ, выбрать в списке приложений соответствующий пункт и щелкнуть на кнопке Удалить.

    Настройка VMware Workstation

    При первом запуске VMware Workstation на экране появляются два окна: на переднем плане — окно с «советами на каждый день», а за ним — основное окно VMware Workstation. Без советов от разработчиков VMware мы вполне сможем обойтись, поэтому перейдем непосредственно к работе с основным окном (рис. 3.7).

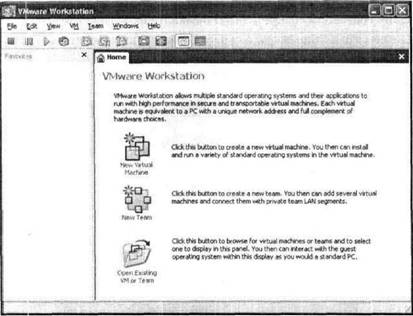

    Рис. 3.7. Основное окно VMware Workstation в исходном состоянии


    Его интерфейс достаточно подробно описан в разделе «Создание и настройка виртуальной машины», а сейчас остановимся лишь на одном меню этого окна Edit (Правка), а точнее — на команде Preferences (Предпочтения) этого меню. Данная команда обеспечивает доступ к основным параметрам работы VMware, которые распределены по семи вкладкам диалогового окна (рис. 3.8).

    Рис. 3.8. Окно настройки VMware Workstation


    Первая вкладка, Workspace (Рабочее пространство), позволяет:

    ■ выбрать папку, используемую по умолчанию для хранения данных о создаваемых виртуальных машинах (в исходном состоянии таковой является папка Мои документы активного пользователя);

    ■ указать на необходимость хранения списка ВМ, работавших в предыдущем сеансе, установив флажок Remember opened virtual machines between sessions (Запоминать открытые виртуальные машины между сессиями); в этом случае при следующем запуске VMware в правой части основного окна будут представлены вкладки для ВМ, остававшихся открытыми при завершении предыдущего сеанса;

    ■ указать на необходимость и задать периодичность автоматического обновления VMware через Интернет.

    Элементы управления, размещенные на вкладках Input (Ввод), Hot keys (Горячие клавиши) и Priority (Приоритет), определяют правила использования мыши и клавиатуры виртуальными машинами и хостовой ОС. Подробнее эти элементы управления описаны в подразделе «Конфигурирование внешних устройств» раздела «Создание и настройка виртуальной машины».

    Вкладка Display (Отображение) позволяет подобрать наиболее подходящий вариант отображения основного окна VMware, а также окна виртуальной машины при работе в полноэкранном режиме (рис. 3.9).

    Рис. 3.9. Вкладка Display окна настройки VMware Workstation


    Элементы управления, имеющиеся на вкладке Memory (Память), определяют режим выделения оперативной памяти хост-компьютера VMware и работающим ВМ (рис. 3.10).

    Ползунок Reserved Memory (Зарезервированная память) позволяет указать, какой объем физической оперативной памяти разрешено использовать VMware для «собственных нужд» и для работы виртуальных машин. Минимальное значение этого параметра соответствует минимальному объему ОП, при котором возможна работа VMware, максимальное значение определяется той оставшейся частью ОП, которая минимально необходима для работы хостовой ОС. Перемещение ползунка в ту или иную сторону снижает быстродействие либо VMware и запущенных ВМ, либо хостовой ОС и ее приложений. Правда, следует иметь в виду, что VMware не захватывает сразу все выделенное ей пространство: оно выделяется монитором ВМ по мере необходимости.

    Рис. 3.10. Вкладка Memory окна настройки VMware Workstation


    Группа переключателей Additional Memory (Дополнительная память) позволяет несколько смягчить ограничения на объем ОП, используемой в интересах VMware:

    ■ Fit all virtual machine memory into reserved host RAM (Привести ОП всех виртуальных машин в соответствие с объемом зарезервированной памяти) — запускаемые ВМ могут использовать только имеющуюся в распоряжении VMware физическую ОП; если при запуске очередной ВМ (или нового приложения внутри ВМ) окажется, что свободной памяти нет, то запуск не состоится, и на экране появится соответствующее сообщение;

    Allow some virtual machine memory to be swapped (Разрешить подкачку для некоторых ВМ) если при запуске очередной ВМ (или нового приложения внутри ВМ) окажется, что свободной памяти нет, то VMware позволит хостовой ОС переместить часть данных из ОП на жесткий диск (в системный файл подкачки); это позволит VMware использовать высвободившуюся часть ОП для запуска очередной ВМ (или нового приложения внутри ВМ), правда, быстродействие всех ВМ при этом снизится из-за затрат времени на подкачку;

    Allow most virtual machine memory to be swapped (Разрешить подкачку для большинства ВМ) — если при запуске очередной ВМ (пли нового приложения внутри ВМ) окажется, что свободной памяти нет, то VMware позволит хостовой ОС переместить значительную часть данных из ОП на жесткий диск.

    Следует иметь в виду, что для каждой ВМ можно индивидуально задать объём используемой ОП. Однако при этом верхний предел выделяемой памяти зависит от максимального суммарного объема ОП, заданного ползунком Reserved Memory.

    Следующая вкладка окна настройки VMware называется Lockout (Блокировка). Имеющиеся на ней элементы позволяют управлять доступом пользователей к базовым возможностям VMware (рис. 3.11).

    Рис. 3.11. Вкладка Lockout окна настройки VMware Workstation


    В исходном состоянии параметры безопасности отключены — флажок Enable administrative lockout (Разрешить административную блокировку) сброшен. Это означает, что пользователь с любой учетной записью, имеющий право запуска VMware, допущен также и к изменению параметров работы VMware. Чтобы разрешить доступ к определенным возможностям VMware лишь тем пользователям, которым известен пароль блокировки, выполните следующее:

    1. Установите флажок Enable administrative lockout.

    2. В полях Password (Пароль) и Confirm password (Подтверждение пароля) введите «секретное слово».

    3. Установите флажки для тех функций, доступ к которым должен блокироваться:

     □ Create new teams and virtual machines — создание новых виртуальных машин;

     □ Edit teams and virtual machine configurations — изменение конфигурации виртуальной машины;

     □ Manage virtual networks — управление виртуальными сетями.

    Как было сказано, устанавливаемые в окне настройки VMware Workstation параметры применяются ко всем вновь создаваемым ВМ. Некоторые из них могут быть в дальнейшем скорректированы для каждой ВМ индивидуально после ее создания.

    Создание и настройка виртуальной машины

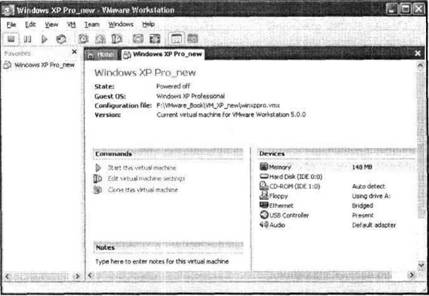

    В отличие от Virtual PC, в исходном состояний основное окно VMware объединяет и панель управления виртуальными машинами, и «экраны мониторов» ВМ (они добавляются в виде вкладок в правой части окна при создании ВМ).

    Панель управления виртуальными машинами

    Элементы управления виртуальными машинами распределены по трем областям основного окна VMware (см. рис. 3.7):

    ■ в верхней части окна расположены строка меню и панель инструментов, на которую вынесены кнопки для запуска наиболее часто используемых команд;

    ■ в левой части окна находится панель Favorites (Избранные), которая служит для отображения списка наиболее «популярных» виртуальных машин; панель можно закрыть, щелкнув на кнопке с крестиком; чтобы се вновь открыть, требуется выбрать в меню View (Вид) команду Favorites;

    ■ правую, большую, часть окна, занимает вкладка Home (исходная позиция), а также вкладки работающих ВМ (если таковые имеются).

    После запуска хотя бы одной ВМ в строке состояния окна появляются значки, обеспечивающие доступ к параметрам внешних устройств ВМ (аналогично тому, как подобные значки используются в Virtual PC).

    Кнопки, размещенные на панели инструментов окна, разделены, в свою очередь, на четыре группы (рис. 3.12).

    ■ Первые четыре (слева) кнопки управляют состоянием активной ВМ (той, которая выбрана в списке или вкладка которой открыта в правой части окна):

     □ Powers off (Выключить) — останов ВМ (кнопка доступна, если выбранная ВМ запущена и работает);

     □ Suspends (Приостановить) — перевод ВМ в неактивный режим; на время приостановки ВМ прерывается выполнение всех операций, производимых гостевой ОС или ее приложениями; визуально окно (вкладка) при остановленной ВМ выглядит почти так же, как окно остановленной ВМ (как именно — рассказано в подразделе «Создание виртуальной машины»);

     □ Powers On (Включить) — запуск ВМ, а также возобновление работы ВМ в режиме паузы (кнопка доступна, если выбранная ВМ еще не запущена либо находится в режиме паузы);

     □ Resets (Сброс) — «горячий» перезапуск ВМ (действие кнопки аналогично действию одноименной кнопки реального компьютера).

    ■ Три следующие кнопки обеспечивают создание снимка состояния ВМ и возвращение к выбранному состоянию в случае необходимости:

     □ Snapshot (Снимок) — создание снимка состояния ВМ;

     □ Revert (Возврат) — возвращение к состоянию ВМ, сохраненному в виде снимка;

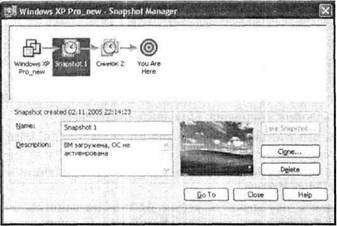

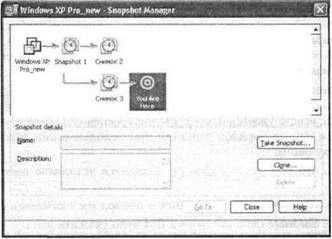

     □ Manage snapshots (Управление снимками) — вызов дополнительного окна для выбора нужного снимка.

    ■ Две кнопки управляют размерами окна ВМ:

     □ Full Screen (Полноэкранный режим) — перевод окна ВМ в полноэкранный режим;

     □ Quick switch (Быстрое переключение) — перевод окна ВМ в «промежуточное» состояние (нечто среднее между полноэкранным и оконным режимами).

    ■ Последние две кнопки управляют внешним видом окна ВМ:

     □ Summary view (Обобщенное представление) — на вкладке ВМ отображаются сведения о конфигурации ВМ:

     □ Console view (В виде консоли) — вкладка ВМ используется в качестве монитора гостевой ОС.

    Рис. 3.12. Панель инструментов основного окна VMware

    Создание виртуальной машины

    Создание виртуальной машины в VMware выполняется с помощью мастера. Для его запуска перейдите на вкладку Home и щелкните на кнопке New Virtual Machine или выберите в меню File одноименную команду.

    После ознакомления со стартовым окном мастера вам предстоит выбрать один из двух способов создания ВМ (рис. 3.13):

    ■ в стандартной конфигурации с параметрами, заданными по умолчанию (переключатель Typical);

    ■ с пользовательскими параметрами (переключатель Custom);

    Рис. 3.13. Первый шаг работы мастера New Virtual Machine Wizard


    Пользовательский вариант отличается от «типового» тремя возможностями;

    ■ возможностью выбора формата создаваемой ВМ — «нового» (New — Workstation 5), который обеспечивает наличие у ВМ улучшенных характеристик (по сравнению с предыдущей версией VMware), но не совместим с продуктами VMware Workstation 4.x, CSX Server 3.x, ESX Server 2.x и АСЕ 1.x, либо «старого» (Legacy), совместимого с перечисленными продуктами (для выбора формата требуется установить соответствующий переключатель во втором окне мастера, показанном на рис. 3.14);

    ■ возможностью управлять большим числом параметров виртуального жесткого диска;

    ■ возможностью «заказать» требуемый объем ОП.

    Рис. 3.14. Пользовательский вариант позволяет выбрать формат ВМ


    При выборе любого из вариантов создания ВМ (Typical, New, Legacy) в следующем окне вы должны будете выбрать тип гостевой ОС, которая впоследствии будет установлена на данной ВМ (рис. 3.15).

    Рис. 3.15. Второй шаг работы мастера New Virtual Machine Wizard


    На данном шаге выбор гостевой ОС не является принципиально важным: он влияет лишь на выделяемый данной ВМ объем оперативной памяти. Кроме того, на основе сделанного вами выбора VMware постарается предложить наиболее подходящее имя для создаваемой ВМ. Например, установив переключатель Microsoft Windows и выбрав в расположенном ниже списке Version (Версия) пункт Windows ХР Professional, в следующем окне мастера вы увидите в поле Virtual machine name (Имя виртуальной машины) соответствующий вариант (рис. 3.16).

    Рис. 3.16. Окно для выбора имени и расположения файлов ВМ


    Разумеется, предложенный вариант имени можно заменить собственным. В этом же окне вы можете выбрать и папку для размещения файлов ВМ.

    Как вы знаете, VMware создает одноименные файлы конфигурации ВМ и виртуальных дисков для ВМ с однотипными ОС, что требует размещения файлов каждой ВМ в отдельной папке. Если мы переместите файлы ВМ в новую папку после завершения процедуры создания ВМ, то VMware эту машину «потеряет» и уже не сможет найти. Потому следует заблаговременно создать подходящую папку на жестком диске хост-компьютера. Следует также помнить, что размер виртуального диска ВМ может составлять несколько гигабайтов.

    По умолчанию файлы ВМ помещаются в папку

    \Мои документы\Му Virtual Machines
    .

    Если вы решили поместить файлы ВМ в новую папку, то можете ввести ее имя и расположение непосредственно в окне мастера: папка будет создана по завершении работы мастера автоматически.

    Следующий шаг зависит от того, какой вариант создания ВМ был выбран на первом шаге работы мастера, а также от типа гостевой ОС. Для ОС из семейства Windows различий практически нет, но для определенности будем считать, что создается ВМ под гостевую ОС Windows ХР Professional.

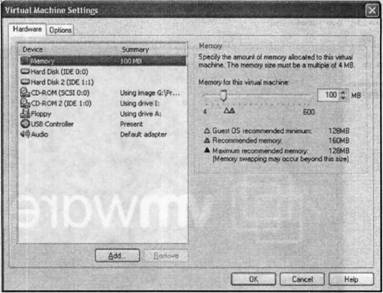

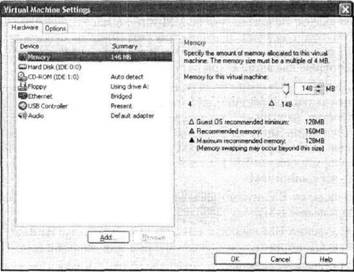

    При формировании конфигурации ВМ с пользовательскими параметрами (Custom) потребуется выбрать объем оперативной памяти, включаемой в конфигурацию ВМ (рис. 3.17).

    Вы можете либо оставить значение, предложенное мастером, либо установить желаемое значение с помощью ползунка, снабжённого дополнительными пояснениями:

    ■ желтый треугольник соответствует минимальным потребностям гостевой ОС (Guest OS recommended minimum);

    ■ синий треугольник соответствует наибольшей производительности гостевой ОС (Maximum for best performance);

    ■ зеленым треугольником отмечен рекомендуемый объем ОП (Recommended memory).

    Рис. 3.17. Выбор объема ОП


    В зависимости от типа выбранной гостевой ОС и конфигурации хост-компьютера по крайней мере два из трех отмеченных значений могут совпадать. В таком случае на шкале ползунка будут видны не три, а два треугольника.

    На данном шаге заданию этого параметра не следует уделять много внимания, поскольку впоследствии его можно будет оперативно изменять перед каждым запуском ВМ.

    Следующее окно мастера позволяет указать, под виртуальную сеть какого типа требуется сконфигурировать ВМ. Вариантов четыре (рис. 3.18):

    ■ Use bridged networking (Использовать сетевой мост) — данный способ обычно используется в тех случаях, когда хост-компьютер входит в состав реальной сети, а для ВМ может быть выделен свой IP-адрес (в том числе полученный от DHCP-сервера);

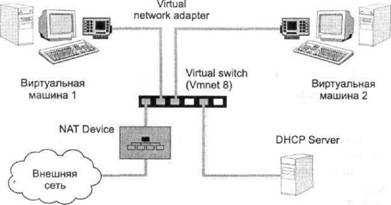

    ■ Use network address translation (NAT) (Использовать трансляцию сетевого адреса) — применяется тогда, когда ВМ не имеет собственного IP-адреса, но ей требуется предоставить выход в Интернет через сетевое подключение хост-компьютера;

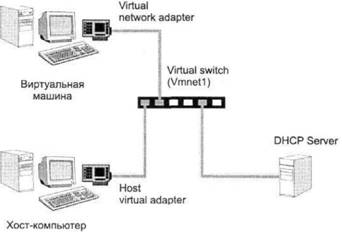

    ■ Use host-only networking (Использовать сетевое соединение с хост-компьютером) — предполагает возможность подключения ВМ к хост-компьютеру через локальную сеть;

    ■ Do not use a network connection (He использовать сетевое соединение) — в конфигурацию ВМ не включается сетевой адаптер, и она, соответственно, лишается возможности работать в сети.

    Рис. 3.18. Базовые варианты сетевого подключения ВМ


    Как и в случае с размером ОП, после создания ВМ может быть выбран и другой тип сетевого подключения. Поэтому, во избежание преждевременных вопросов и необходимости автору давать столь же преждевременные пояснения, выберите четвертый вариант, установив переключатель Do not use a network connection.

    Последующие несколько окон мастера позволяют задать параметры виртуального жесткого диска.

    Если для конфигурирования ВМ выбран вариант Typical, то для настройки виртуального диска пользователю предлагается лишь одно окно мастера, позволяющее указать размер и тип диска (фиксированный/динамический).

    Первое из этих окон обеспечивает выбор типа адаптера (рис. 3.19, вверху). Второе окно позволяет указать, нужно ли создавать новый виртуальный диск (переключатель Create a new virtual disk) или подключить к ВМ один из имеющихся дисков (рис. 3.19, внизу).

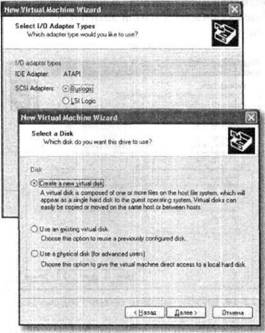

    Рис. 3.19. Выбор адаптера и типа подключаемого диска


    Подключить можно виртуальный диск (переключатель Use an existing virtual disk) пли физический диск хост-компьютера (переключатель Use a physical disk). Во втором случае речь идет об использовании в составе ВМ raw-диска. Соответственно, выбрав этот вариант, вы можете подключить к ВМ раздел физического диска. Подробнее процедура подключения к ВМ существующих дисков рассмотрена в подразделе «Конфигурирование жестких дисков». А сейчас ограничимся случаем, когда для ВМ требуется создать новый диск.

    Установив переключатель Create a new virtual disk и щелкнув на кнопке Next, вы получите возможность выбрать тип интерфейса для создаваемого диска (рис. 3.20, вверху), а также установить его максимальный размер и способ выделения пространства под диск (рис. 3.20, внизу).

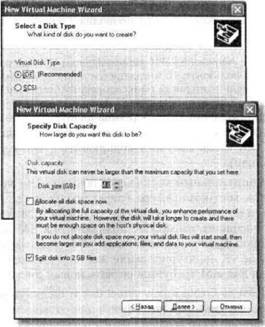

    Рис. 3.20. Завершение конфигурирования диска


    Максимальный размер диска должен лежать в диапазоне от 0,1 до 950 Гбайт (для диска как с интерфейсом SCSI, так и с интерфейсом IDE).

    Если установлен флажок Split disk into 2 GB files (Разделять диск на файлы по 2 Гбайт), каждый файл данных виртуального диска будет ограничен указанным размером.

    Чтобы создать диск фиксированного размера (то есть чтобы сразу выделить на диске хост-компьютера соответствующее пространство), достаточно установить флажок Allocate all disk space now (Выделить нее дисковое пространство сразу).

    Окно мастера, приведенное на рис. 3.20, внизу — это то единственное окно, которое доступно при конфигурировании ВМ в режиме Typical.

    Перейдя к следующему окну мастера, вы можете изменить имя файла-дескриптора виртуального диска, предложенное мастером (роль файла-дескриптора была описана в подразделе «Работа с виртуальными дисками» раздела «Общая характеристика»). В этом же окне имеется кнопка Advanced (Дополнительно), которая открывает доступ к еще двум параметрам диска: номеру IDE-контроллера для подключении диска и флажку Independent (Независимый), влияющему на включение диска в снимок ВМ.

    Щелчок на кнопке Готово в этом окне завершает работу мастера (без каких бы то ни было дополнительных предупреждений). Результаты немедленно отображаются в основном окне VMware, на индивидуальной вкладке только что созданной виртуальной машины.

    Архитектура виртуальной машины в VMware Workstation

    Когда мастер New Virtual Machine Wizard сгенерирует все необходимые файлы новой ВМ, ее значок появится в окне VMware на панели Favorites. Кроме того, для новой ВМ будет создана и открыта собственная вкладка в правой части окна. В качестве названия вкладки используется имя ВМ, а на самой вкладке выводятся основные сведения о конфигурации ВМ (рис. 3.21).

    Рис. 3.21. Представление сведений о ВМ в окне VMware


    К таковым относятся, в частности, версия ожидаемой (или установленной) гостевой ОС, имя и расположение файла конфигурации ВМ, объем выделенной ОП, а также состав доступных внешних устройств. Представленные здесь сведения не являются полными и, кроме того, не могут корректироваться. Для доступа к исчерпывающей информации о ВМ (в том числе той, которая осталась «за кадром» при формировании ВМ), а также к средствам се изменения необходимо открыть окно настройки ВМ.

    Для этого на вкладке ВМ нужно щелкнуть на ссылке Edit virtual machine settings (Изменить параметры ВМ).

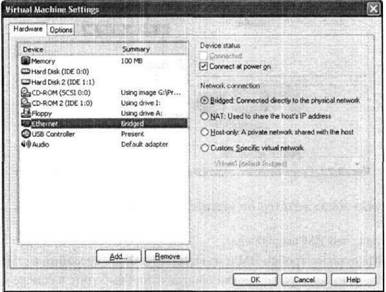

    Элементы управления ВМ распределены по двум вкладкам: Hardware (Оборудование) и Options (Дополнительно). Начнем с вкладки Hardware (рис. 3.22).

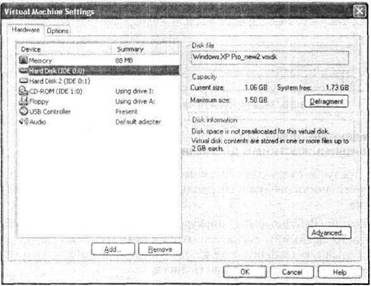

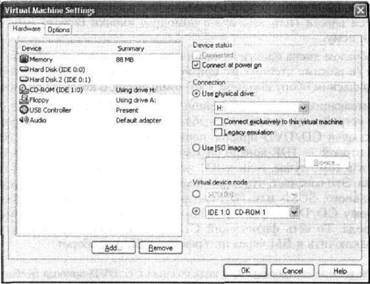

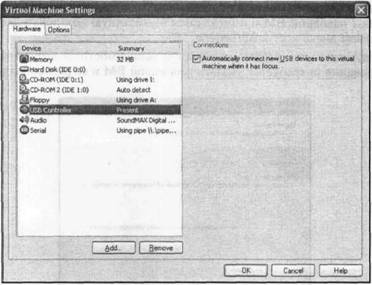

    Рис. 3.22. Вкладка Hardware окна настройки ВМ


    В левой части вкладки представлен перечень устройств ВМ и их текущие параметры, а в правой — элементы управления, предназначенные для изменения этих параметров. Кроме того, в нижней части вкладки (слева) имеются две кнопки, с помощью которых можно корректировать состав устройств ВМ:

    Add (Добавить) — вызов мастера установки оборудования;

    Remove (Удалить) — удаление выбранного в списке устройства.

    Имеющийся на и кладке список устройств ВМ позволяет сделать вполне определенный вывод относительно базовой конфигурации ВМ. Правда, к ней дополнительно следует отнести еще два компонента, эмулируемых программно, — BIOS и видеоадаптер.

    О программной эмуляции компонентов виртуальной машины VMware следует сказать подробнее.

    Как вы знаете из материала главы 1, в VMware реализован механизм квазиэмуляции. То есть максимально возможное число операций, выполняемых виртуальной машиной, VMware старается переложить на хостовую ОС и оборудование хост-компьютера. По этой причине список устройств и компонентов, эмулируемых VMware программно, весьма ограничен.

    К таковым относится в первую очередь BIOS. Вместо реальной подсистемы BIOS хост-компьютера VMware использует программный имитатор BIOS от компании Phoenix (в VMware Workstation эмулируется PhoenixBIOS 4.0 Release 6 with VESA BIOS). Причем данный компонент ВМ становится доступен лишь после установки на ВМ гостевой ОС (в отличие от Virtual PC, где эмулятор BIOS начинает работать сразу после создания новой ВМ).

    С видеоадаптером ситуация обстоит следующим образом.

    Тип адаптера, используемый в ВМ по умолчанию, зависит от установленной на ВМ гостевой ОС. Например, для Windows 98 таковым является Standard VGA. При установке на ВМ пакета дополнений VMware Tools этот видеоадаптер заменяется видеоадаптером VMware SVGA II (о его характеристиках рассказано далее) с собственным драйвером от VMware. Вы не сможете установить вместо него на ВМ какой-либо другой драйвер, поскольку VMware блокирует доступ ВМ к физической видеокарте хост-компьютера.

    В качестве звуковой карты ВМ VMware использует эмулятор устройства Sound Blaster AudioPCI компании Creative Labs. Однако драйвер для этой карты не входит в комплект драйверов операционных систем Windows 95, Windows 98, Windows 98SE и Windows NT 4.0, поэтому для работы со звуком в этих гостевых ОС необходимо предварительно загрузить драйвер с веб-сайта компании Creative Labs (www.creative.com) и установить его на ВМ.

    С драйверами для реальной звуковой карты, установленной на хост-компьютере, VMware поступает таким же образом, как и с видеодрайверами: их установка и/или работа блокируется.

    В качестве процессора ВМ используется физический процессор хост-компьютера. В мультипроцессорной системе для работы ВМ использует только один процессор.

    Пояснения относительно других компонентов виртуальной машины приведены в последующих разделах.

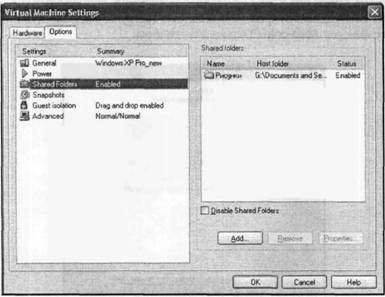

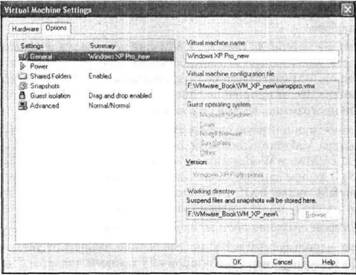

    Теперь перейдем на вкладку Options окна настройки ВМ (рис. 3.23).

    Имеющиеся здесь элементы управления относятся к программным компонентам ВМ и позволяют описать правила поведения виртуальной машины при взаимодействии с пользователем или с хостовой ОС. Например, параметры, относящиеся к категории Power (Питание), позволяют описать стандартное поведение ВМ при ее включении и выключении. Подробнее представленные на этой вкладке элементы управления рассмотрены в разделе «Работа с виртуальной машиной».

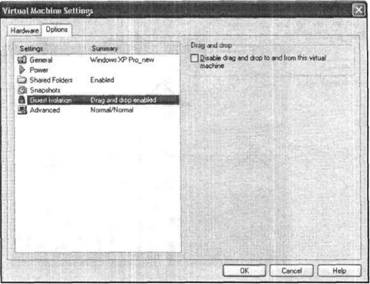

    Рис. 3.23. Вкладка Options окна настройки ВМ

    Конфигурирование жестких дисков

    В отличие от Virtual PC, в VMware виртуальный жесткий диск не является обязательным компонентом ВМ. То есть при желании вы можете создать ВМ без единого жесткого диска и загрузить систему, например, с дискеты или с загрузочного диска CD/DVD. Вопрос лишь в том, какую пользу можно извлечь из работы с такой машиной. Разве что воскресить ностальгические воспоминания 15-летней давности о работе с персоналкой без жесткого диска, загружавшейся с пятидюймовой дискеты.

    Включение в конфигурацию ВМ виртуального жесткого диска с интерфейсом IDE

    В конфигурацию ВМ может входить до 4 виртуальных дисков с интерфейсом IDE. Один такой диск может быть создан непосредственно в процессе генерации новой ВМ. К сожалению, в VMware отсутствует возможность изменения максимального размера виртуального диска и/или его типа (фиксированный/ динамический) «штатными» средствами. Поэтому наиболее простой способ изменить свойства диска, подключенного к ВМ, состоит в том, чтобы удалить его из конфигурации и заменить новым диском.

    В состав VMware Workstation 5 входит утилита Virtual Disk Manager, которая расширяет возможности штатных средств по работе с виртуальными дисками. Ее основной недостаток - работа в режиме командной строки. Подробнее о возможностях утилиты рассказано в подразделе «Утилита Virtual Disk Manager».

    Для удаления диска из конфигурации требуется выполнить следующее.

    1. В окне VMware на вкладке соответствующей ВМ щелкните на ссылке Edit virtual machine settings.

    2. На вкладке Hardware (см. рис. 3.22) выберите диск, который требуется удалить (Hard Disk (номер контроллера)), и щелкните на кнопке Remove (Удалить).

    3. Чтобы добавить новый диск с требуемыми параметрами, щелкните на кнопке Add (Добавить).

    Все последующие действия выполняются с помощью мастера установки оборудования.

    Удаление виртуального жесткою диска из конфигурации ВМ не влечет за собой удаления соответствующих vmdk-файлои. При необходимости вы можете удалить их «вручную» или использовать в составе другой ВМ.

    После приветствия мастера на экране появляется окно с перечнем типов устройств, которые могут быть включены в состав ВМ (рис. 3.24).

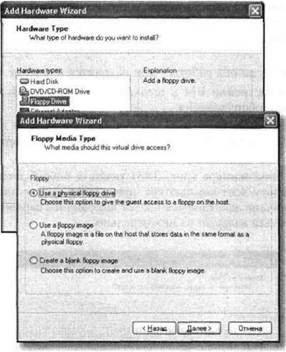

    Рис. 3.24. Список типов устройств, устанавливаемых мастером установки оборудования


    Выберите в этом списке пункт Hard Disk (Жесткий диск) и щелкните на кнопке Далее.

    Последующие окна мастера и настраиваемые с их помощью параметры диска полностью аналогичны тем, которые используются при создании диска в ходе генерации ВМ (см. рис. 3.19 и 3.20). Так, для создания нового диска необходимо в окне Select a Disk (Выбор диска) установить переключатель Create a new virtual disk (Создать новый виртуальный диск).

    Напомним, что для создания диска фиксированного размера достаточно установить флажок Allocate all disk space now (Выделить все дисковое пространство сразу).

    Поскольку в базовой конфигурации ноной ВМ присутствует устройство CD/DVD с интерфейсом IDE, то максимальное число жестких дисков с таким интерфейсом ограничено тремя. Если вы попытаетесь добавить в конфигурацию «лишний» диск, то на очередном шаге работы мастер установки оборудования ненавязчиво предложит вам создать SCSI-диск вместо диска с интерфейсом IDE, заблокировав соответствующий переключатель (рис. 3.25).

    Рис. 3.25. Мастер установки оборудования не позволяет установить лишний диск


    Обратите внимание, что в окне настройки ВМ отсутствуют имена дисков, заданные пользователем при их создании, — для обозначения дисков VMware применяет собственный способ: в качестве имени диска указываются тип устройства (Hard Disk), порядковый номер диска (кроме диска, созданного первым) и номер IDE-контроллера. Имя же, выбранное пользователем, применяется в качестве имени файла виртуального диска (vmdk-файла).

    Например, в виртуальной машине с гостевой ОС Windows XP и тремя жесткими дисками первый из них обозначается как Hard Disk (IDE 0:0), хотя файл диска называется Windows ХР Pro_new2.vmdk (рис. 3.26).

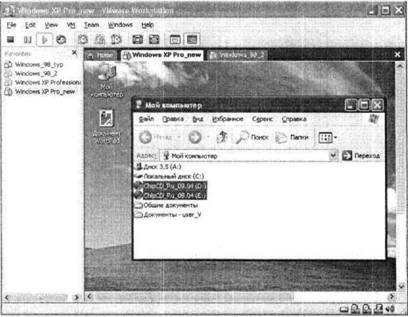

    Рис. 3.26. Чтобы не перепутать диск, нужно знать его порядковый номер и имя файла


    После того как мастер завершит создание нового диска, он будет автоматически подключен к виртуальной машине.

    Впоследствии вы сможете в любой момент (до запуска ВМ) изменить состав подключенных к ней виртуальных дисков, указав другой vmdk-файл либо удалив из конфигурации тот или иной диск.

    Чтобы подключить к ВМ один из ранее созданных дисков, выполните следующее.

    1. В окне VMware на вкладке соответствующей ВМ щелкните на ссылке Edit virtual machine settings.

    2. На вкладке Hardware щелкните на кнопке Add (см. рис. 3.22).

    3. Во втором окне мастера установки оборудования выберите в списке устройств пункт Hard Disk, а на следующем шаге установите переключатель Use an existing virtual disk (Использовать существующий виртуальный диск), как показано на рис. 3.27.

    4. В следующем окне укажите имя и расположение файла-дескриптора виртуального диска и щелкните на кнопке Готово.

    Рис. 3.27. Чтобы подключить существующий диск, установите переключатель Use an existing virtual disk


    Если в составе ВМ имеется несколько устройств с интерфейсом IDE (жестких дисков или устройств CD/DVD), то при загрузке системы используется следующая последовательность поиска системного (загрузочного) диска.

    1. Primary master (IDE 0:0).

    2. Primary slave (IDE 0:1).

    3. Secondary master (IDE 1:0).

    4. Secondary slave (IDE 1:1).

    Вы можете изменить порядок просмотра дисков, изменив соответствующие параметры BIOS Setup.

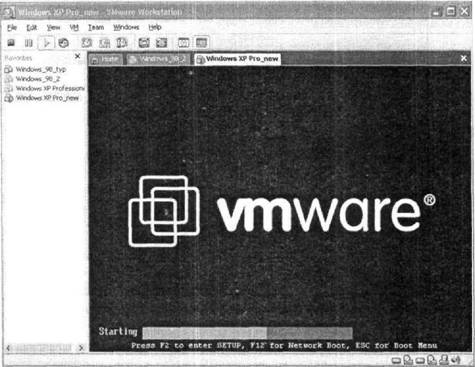

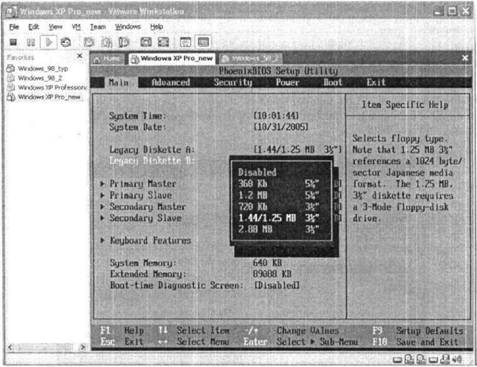

    Для запуска утилиты BIOS Setup и VMware используется клавиша F2. Чтобы она «сработала», необходимо после запуска ВМ щелкнуть левой кнопкой мыши внутри окна виртуальной машины (чтобы передать ВМ управление клавиатурой).

    Для возвращения управления клавиатурой и мышью хостовой ОС нажмите комбинацию клавиш Ctrl+Alt.

    Подключение к виртуальной машине raw-диска

    Как вы знаете, raw-диск представляет собой особый вид виртуального жесткого диска. Он обеспечивает работу ВМ с некоторым физическим диском хост-компьютера или с конкретным разделом физического диска.

    Применение raw-диска избавляет от необходимости выполнять действия по подготовке виртуального жесткого диска (разбиение на разделы, их форматирование) и установке на него гостевой операционной системы. С помощью raw-диска вы можете запускать любую из реальных ОС, имеющихся на реальном жестком диске хост-компьютера, так, как если бы она была установлена на виртуальном диске в качестве гостевой ОС. Наибольший эффект от применении raw-диска можно получить в том случае, если на хост-компьютере используется мультизагрузка.

    В отличие от «настоящих» виртуальных дисков, размер raw-диска может достигать 2 Тбайт (терабайт).

    Тем не менее у применения raw-диска есть и свой недостаток: вы из виртуальной машины получаете доступ к реальным данным на реальном диске, что таит в себе потенциальную угрозу целостности реальных данных. Поэтому создатели VMware настоятельно рекомендуют перед началом использования raw-диска создать резервную копию важных данных, имеющихся на физическом диске. Повышенного внимания требует ситуация, когда в конфигурацию ВМ входят и «настоящие» виртуальные диски, и raw-диск. Опасность такой ситуации состоит в следующем. Если подключенные к ВМ «настоящие» виртуальные диски пусты (на них не созданы разделы, и они не отформатированы под какую-либо файловую систему), то при запуске ВМ произойдет загрузка системы с raw-диска. Именно этому диску, а не виртуальному диску, подключенному к контроллеру IDE 0:0, будет назначена буква С. Решив подготовить к использованию виртуальный диск, подключенный к контроллеру IDE 0:0, можно по ошибке начать работать с ним, как с диском С, со всеми вытекающими отсюда неприятными последствиями.

    Итак, если вы приняли решение включить в конфигурацию ВМ raw-диск, выполните следующее.

    1. После запуска мастера установки оборудования во втором окне мастера (см. рис. 3.27) установите переключатель Use a physical disk (Использовать физический диск); на экране появится сообщение, предупреждающее об опасностях, связанных с применением физического диска. Если вы осознали всю меру ответственности перед подключаемым физическим диском за его судьбу, закройте окно сообщения и продолжите работу с мастером.

    2. В следующем окне мастера (рис. 3.28) выберите в списке Device (Устройство) физический диск хост-компьютера, на который должен ссылаться создаваемый raw-диск.

    Рис. 3.28. Выбор физического жесткого диска


    3. Чтобы связать raw-диск с конкретным разделом физического диска, установите переключатель Use individual partitions (Использовать конкретный раздел) и в следующем окне выберите этот раздел (или несколько разделов), установив соответствующие флажки (рис. 3.29).

    Рис. 3.29. Установка связи с конкретным разделом жесткого диска


    4. В следующем окне мастера укажите имя и расположение vmdk-файла для создаваемого диска и щелкните на кнопке Готово.

    Созданный raw-диск будет автоматически подключен к ВМ. При запуске ВМ его монтирование в систему выполняется таким же образом, как и монтирование других виртуальных дисков. То есть буква диска будет присвоена raw-диску в соответствии с правилами гостевой ОС и с учетом номера виртуального IDE-контроллера, к которому он подсоединен. Например, если в качестве гостевой установлена ОС Windows ХР, а в состав ВМ ранее были введены два жестких диска и устройство CD-ROM, то вновь созданный raw-диск будет по умолчанию подключен к контроллеру IDE 1:1 и получит букву F.

    Если raw-диск ссылается на системный (загрузочный) раздел физического диска и вы хотите, чтобы ВМ загружалась с этого диска, необходимо либо изменить параметры BIOS Setup, либо подключить raw-диск к контроллеру IDE 0:0, Выбрать номер контроллера можно либо во время создания raw-диска, либо позже, при изменении параметров ВМ.

    Если нужный контроллер уже занят другим устройством, выполните следующее.

    1. Удалите из конфигурации ВМ «мешающее» устройство (для этого вкладке Hardware щелкните на кнопке Remove).

    2. Выберите в списке устройств пункт Hard Disk, соответствующий созданному raw-диску, и в правой части окна, показанного на рис. 3.30, щелкните на кнопке Advanced (Дополнительно).

    3. В открывшемся окне с помощью списка Virtual Device Node (Узел виртуального устройства) выберите нужный IDE-контроллер и щелкните на кнопке OK.

    4. В окне настройки ВМ с помощью кнопки Add запустите мастер установки оборудования и верните в конфигурацию ВМ удаленный ранее диск, подключив его к освободившемуся контроллеру.

    Рис. 3.30. Задание свойств raw-диска в окне настройки ВМ


    При использовании в составе ВМ raw-диска для изменения конфигурации разделов нельзя задействовать утилиты типа FDISK, DISKPART или программы LLP вроде Partition Magic, поскольку это может привести к повреждению структуры физического диска. Если вы применяете указанные программные средства для изменения конфигурации разделов физического диска а среде хостовой ОС, то после переконфигурирования потребуется заново создать raw-диск для виртуальной машины.

    Обратите внимание, что в окне настройки ВМ имеется перечень разделов физического диска, подключенных к raw-диску. Однако изменить состав подключенных разделов невозможно. Чтобы использовать raw-диск с другими разделами, потребуется создавать его заново.

    Дополнительные операции с виртуальными жесткими дисками

    В VMware предусмотрены две сервисные операции, призванные повысить удобство и эффективность работы с виртуальными жесткими дисками: дефрагментация и сжатие.

    Дефрагментация (defragmenting) виртуального диска имеет тот же смысл, что и дефрагментация реального диска: занятые каждым файлом кластеры объединяются в непрерывную цепочку, а неиспользуемые или потерянные кластеры собираются в единую свободную область диска.

    Хотя дефрагментация виртуального диска позволяет повысить эффективность работы ВМ, она не обеспечивает экономию места на жестком диске хост-компьютера. Для сокращения размера vmdk-файла за счет высвободившегося пространства на виртуальном диске служит операция сжатия (shrinking).

    Дефрагментация требует значительных затрат времени, соизмеримых с затратами на дефрагментацию физического диска того же размера. Кроме того, для проведения дефрагментации необходимо свободное пространство на жестком диске хост-компьютера, равное фактическому размеру vmdk-файла данных виртуального диска. Если данные виртуального диска хранятся в нескольких vmdk-файлах (по 2 Гбайт), то для проведения дефрагментации достаточно 2 Гбайт свободного пространства физического диска.

    Средствами ВМ дефрагментировать raw-диск нельзя.

    Чтобы произвести дефрагментацию виртуального диска, выполните следующее

    1. Запустите ВМ, чей диск требуется дефрагментировать, и в среде гостевой ОС запустите для этого диска системную утилиту дефрагментации (или программу дефрагментации стороннего производителя).

    2. По завершении дефрагментации выключите ВМ, корректно завершив работу гостевой ОС.

    3. В окне VMware на вкладке соответствующей ВМ щелкните на ссылке Edit virtual machine settings.

    4. На вкладке Hardware выберите дефрагментируемый диск и щелкните на кнопке Defragment, расположенной в правой части окна (рис. 3.31); на экране появится индикатор процесса дефрагментации, а по ее завершении будет выведено соответствующее сообщение.

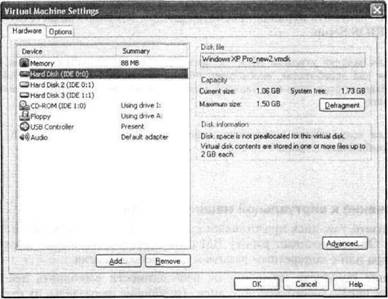

    Рис. 3.31. Чтобы начать дефрагментацию, щелкните на кнопке Defragment


    Операция сжатия имеет целый ряд ограничений. В частности, сжатие нельзя произвести, если ВМ имеет следующие характеристики:

    ■ создан хотя бы один снимок состояния (snapshot);

    ■ существует связанная с ней машина-клон (или если данная ВМ сама является клоном, связанным с оригинальной ВМ);

    ■ хотя бы один из виртуальных дисков ВМ имеет фиксированный размер (то есть для него уже отведено запрошенное пространство на физическом диске);

    ■ хотя бы один из виртуальных дисков ВМ не используется в режиме Independent persistent (то есть постоянно не входит в снимок состояния системы).

    Средства для выполнения сжатия входят в состав пакета расширений VMware Tools. Кроме того, операция сжатия vmdk-файла может быть выполнена с помощью утилиты Virtual Disk Manager. Работа с пакетом расширении описана в разделе «Работа с виртуальной машиной».

    Утилита Virtual Disk Manager

    Утилита Virtual Disk Manager, как уже было сказано, дополняет штатные средства VMware при работе с виртуальными жесткими дисками. Утилита функционирует в режиме командной строки и се можно рассматривать как аналог утилит, используемых в реальных ОС семейства Windows для решения подобных задач (FDISK и DISKPART). К числу основных функций утилиты относятся:

    ■ создание виртуального диска требуемого типа;

    ■ увеличение первоначально заданного размера фиксированного диска;

    ■ объединение файлов данных диска в один;

    ■ преобразование типа диска (из фиксированного в динамический и обратно);

    ■ сжатие диска;

    ■ автоматическое выполнение всех перечисленных операций с помощью сценариев.

    Ограничение на использование утилиты Virtual Disk Manager все-таки существует: с ее помощью нельзя создавать и/или модифицировать raw-диски.

    Запуск утилиты Virtual Disk Manager выполняется в среде хостовой ОС, поскольку работает утилита не с виртуальными дисками, а с vmdk-файлами.

    Чтобы запустить Virtual Disk Manager в среде Windows 2000/ХР, проделайте следующее.

    1. В меню Пуск выберите команду Выполнить и в поле Открыть введите команду

    cmd
    , чтобы открыть окно командной строки.

    2. В окне командной строки перейдите в папку, в которой установлено приложение VMware Workstation (по умолчанию это — папка

    C:\Program Files\VMware\VMware Workstation
    ).

    3. Введите инструкцию

    vmware-vdiskmanager [ключ]
    , где
    vmware-vdiskmanager
    — имя exe-файла утилиты, а
    [ключ]
    — один из допустимых параметров.

    Следует помнить, что в командной строке имена объектов (файлов и папок), содержащие пробелы, необходимо заключать в кавычки. Например, чтобы запустить утилиту Virtual Disk Manager, расположенную в указанной выше папке, следует ввести такую инструкцию:

    C:\"Program Files"\VMware\"VMware Workstation"\vmware-vdiskmanager [ключ]

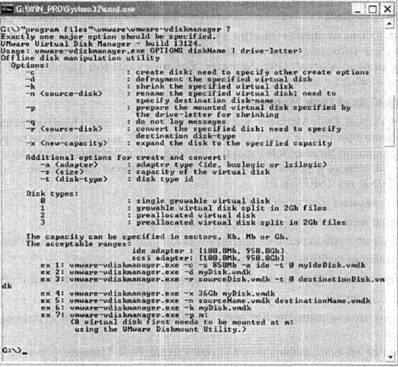

    Чтобы получить полную информацию о допустимых параметрах утилиты Virtual Disk Manager, а также примеры ее использования, укажите в инструкции вызова утилиты параметр ? (вопросительный знак) или внимательно изучите рис. 3.32.

    Рис. 3.32. Справочная информация по параметрам утилиты Virtual Disk Manager

    Конфигурирование внешних устройств

    Помимо виртуальных жестких дисков и программно эмулируемых компонентов, о которых шла речь в подразделе «Архитектура виртуальной машины в VMware Workstation», в конфигурацию ВМ могут входить следующие устройства и компоненты:

    ■ устройства чтения-записи CD/DVD, причем VMware предоставляет возможность как работы с физическими устройствами чтения-записи CD/DVD, так и монтирования образов носителей CD/DVD на виртуальный CD/DVD-привод;

    ■ мышь и клавиатура — оба эти стандартных устройства ввода хост-компьютера управляются совместно виртуальной машиной и хостовой ОС; переключение между текущими «владельцами» мыши и клавиатуры выполняет пользователь;

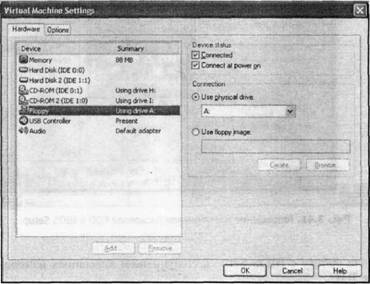

    ■ устройство чтения гибких дисков (FDD) — виртуальная машина способна работать с двумя физическими устройствами FDD, причем поддерживает как операции чтения, так и операции записи данных на физический гибкий диск; кроме того, в конфигурацию ВМ может быть включено виртуальное устройство чтения гибких дисков, работающих с виртуальными носителями;

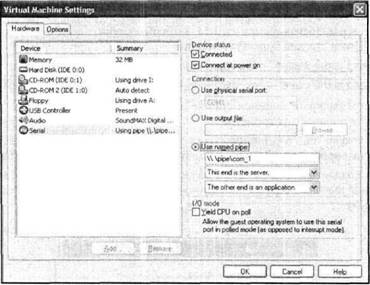

    ■ порты виртуальной машины — ВМ может использовать физические последовательные (СОМ), параллельные (LPT) и USB-порты хост-компьютера для работы с подключенными к ним устройствами;

    ■ до трех виртуальных сетевых адаптеров (предусмотрена также поддержка физической сетевой карты AMD PCnet-PCI II или совместимой с ней).

    Порядок конфигурирования и настройки перечисленных типов устройств (за исключением сетевых адаптеров) рассмотрен далее в этом разделе. О работе с сетевыми ресурсами рассказано в разделе «Сетевые возможности виртуальных машин VMware Workstation».

    Настройка мыши и клавиатуры

    При обработке событий, связанных с мышью и клавиатурой, виртуальная машина ведет себя как обычное приложение: как только окно ВМ становится активным, поток данных от мыши и клавиатуры направляется монитором ВМ этой машине. Каких-либо дополнительных действий со стороны пользователей при этом не требуется.

    Когда ВМ запущена в полноэкранном режиме (о котором рассказано в разделе «Работа с виртуальной машиной»), ввод от клавиатуры и мыши сразу направляется ВМ.

    Правда, есть несколько исключении, относящихся к «системным» комбинациям клавиш типа Ctrl+Alt+Del. Чтобы исключить неоднозначность при обработке таких ситуаций, в VMware используются комбинации-«заменители». Например, «заменителем» для приведенной комбинации клавиш является сочетание Ctrl+Alt+Insert.

    Для выполнения многих действий, связанных с использованием системных комбинаций, в VMware применяются горячие клавиши (hot key), которые не следует путать с главной клавишей (host key), используемой в Virtual PC. Перечень основных системных комбинаций клавиш, предусмотренных в VMware, приведен в табл. 3.1.

    Комбинация клавиш Действие
    Ctrl+Alt Возвращение управления мышью хостовой ОС (когда пакет VMware Tools не установлен либо когда не загружена гостевая ОС)
    Ctrl+Alt+Insert Вызов диспетчера задач для гостевой ОС
    Ctrl+B Запуск ВМ (аналог команды Power on)
    Ctrl+E Выключение ВМ (аналог команды Power off)
    Ctrl+Z Перевод ВМ из активного состояния в режим паузы и обратно
    Ctrl+R Перезапуск ВМ (аналог кнопки Reset хост-компьютера)
    Ctrl+Alt+Enter Переключение ВМ в полноэкранный режим
    Ctrl+Alt Возвращение в оконный режим ВМ
    F11 Переключение ВМ в «полуполноэкранный» режим (Quick mode) и обратно
    Ctrl+F4 Переключение вкладки ВМ из представления Summary в режим дисплея и обратно
    Ctrl+D Вызов окна настройки ВМ
    Ctrl+C Копирование выбранного элемента в буфер обмена
    Ctrl+V Вставка элемента из буфера обмена
    Ctrl+A Выделить все
    Ctrl+X Перенос выбранного элемента в буфер обмена
    Ctrl+G Принудительный захват входного потока данных от клавиатуры и мыши
    Ctrl+Alt+Tab Переход между работающими ВМ, когда фокус ввода передан одной из ВМ
    Ctrl+Tab Переход между работающими ВМ, когда фокус ввода передан VMware

    После установки пакета VMware Tools передача управления мышью между окном ВМ и хостовой ОС происходит так же, как между приложениями хостовой ОС: достаточно переместить указатель мыши в нужное окно.

    Приведенные в табл. 3.1 сочетания клавиш действительны при параметрах VMware, используемых по умолчанию. При необходимости вы можете скорректировать эти параметры. В частности, вместо комбинации клавиш Ctrl+Alt можете назначить любое другое сочетание (правда, из числа разрешенных). Чтобы сменить горячие клавиши, выполните следующее.

    1. В окне VMware откройте меню Edit (файл) и выберите команду Preferences (предпочтения).

    2. В окне настройки VMware перейдите на вкладку Hot Keys (горячие клавиши), показанную на рис. 3.33.

    3. С помощью переключателей выберите более походящее сочетание клавиш и щелкните на кнопке OK.

    Рис. 3.33. Настройка горячих клавиш для виртуальных машин


    Выбранная комбинация горячих клавиш назначается одна и та же для всех созданных ВМ. Если некоторые из ВМ работают но время редактирования параметров, то для применения к ним внесенных изменений требуется перезапустить ВМ.

    Кроме того, вы можете переопределить правила перехвата событий от клавиатуры и мыши.

    Установка правил производится с помощью флажков, размещенных на вкладке Input (Ввод) окна настройки VMware (рис. 3.34).

    Рис. 3.34. Определение правил перехвата событий от клавиатуры и мыши


    Эти флажки имеют следующий смысл.

    ■ Grab keyboard and mouse input on mouse click (Перехват ввода от клавиатуры и мыши по щелчку кнопкой мыши) — ВМ перехватывает события от клавиатуры и мыши, когда пользователь щелкает левой кнопкой мыши в окне ВМ (этот первый щелчок мыши обрабатывается не ВМ, а монитором VMware);

    ■ Grab keyboard and mouse input on key press (Перехват ввода от клавиатуры и мыши но нажатию клавиши) — ВМ перехватывает события от клавиатуры и мыши, когда пользователь перемещает указатель мыши в окно ВМ и затем нажимает любую клавишу (это первое нажатие клавиши обрабатывается непосредственно ВМ);

    ■ Grab when cursor enters window (Перехват при перемещении указателя мыши в окно) — ВМ перехватывает события от клавиатуры и мыши, когда пользователь перемешает указатель мыши в окно ВМ, при этом окно VMware должно быть активным; в этом случае первый щелчок мыши и первое нажатие клавиши обрабатывается непосредственно ВМ — данный вариант доступен только после установки на ВМ пакета VMware Tools (если для возвращения в хостовую ОС использовалась комбинация клавиш Ctrl+Alt, то для повторной передачи управления вводом ВМ необходимо щелкнуть мышью в ее окне);

    ■ Ungrab when cursor leaves window (Отменить перехват при перемещении указателя мыши за пределы окна) — ВМ передаст ввод от клавиатуры и мыши хостовой ОС, когда пользователь перемещает указатель мыши за пределы окна ВМ;

    ■ Hide cursor on ungrab (Скрывать указатель мыши при отмене перехвата) — когда ВМ передает ввод от клавиатуры и мыши хостовой ОС, указатель мыши не отображается в окне ВМ;

    ■ Enable сору and paste to and from virtual machine (Разрешить копирование и вставку в виртуальную машину и обратно) — если флажок сброшен, обмен данными между гостевой и хостовой ОС через буфер обмена запрещается.

    Операции передачи данных через буфер обмена применимы только к текстовым данным. Подробнее особенности обмена данными между ВМ и приложениями хостовой ОС рассмотрены в подразделе «Обмен данными между гостевой и хостовой ОС» раздела «Работа с виртуальной машиной».

    Подключение CD/DVD-приводов

    Виртуальная машина, созданная в VMware Workstation, способна работать как с физическими CD/DVD-приводами, так и с их виртуальным аналогом. Число подключаемых к ВМ CD/DVD-приводов ограничивается лишь числом свободных IDE- или SCSI-контроллеров и работоспособностью полученной конфигурации ВМ.

    Включение в конфигурацию ВМ физического CD/DVD-привода выполняется непосредственно после запуска ВМ. Однако до запуска ВМ вы можете указать по каким правилам должно производиться подключение.

    Чтобы выбрать способ подключения CD/DVD-привода, выполните следующее:

    1. В окне VMware выберите нужную ВМ и щелкните на ссылке Edit virtual machine settings.

    2. В окне настройки ВМ выберите категорию CD-ROM (устройство CD/DVD) как показано на рис. 3.35.

    3. С помощью элементов управления, имеющихся в правой части окна, установите правила подключения данного CD/DVD-привода (предназначение каждого из этих элементов описано далее).

    Рис. 3.35. Настройка подключения CD/DVD-привода


    Флажки Device status (Состояние устройства) определяют состояние и правила включения в конфигурацию данного CD/DVD-привода:

    ■ Connected (Подключено) — устройство включено в данной конфигурации;

    ■ Connect at power on (Подключать при запуске) — устройство автоматически включается при запуске ВМ.

    Состояние обоих флажков можно изменять в ходе сеанса работы с ВМ.

    Элементы управления, собранные в группу Connection (Соединение), определяют, какое физическое устройство хост-компьютера и каким образом должно использоваться виртуальной машиной:

    ■ переключатель Use physical drive (Использовать физическое устройство) разрешает использование ВМ физического устройства;

    ■ связанный с этим переключателем список позволяет выбрать устройство; в списке представлены буквы дисков, под которыми CD/DVD-приводы используются в конфигурации хост-компьютера, а также пункт Auto detect (Определять автоматически) — его выбор означает, что в состав ВМ должен включаться тот физический CD/DVD-привод, в котором имеется носитель (диск CD/DVD);

    ■ установленный флажок Connect exclusively to the virtual machine (Подключить только к данной ВМ) означает, что лишь данная ВМ имеет возможность читать и записывать данные с помощью присоединенного физического CD/DVD-привода (хост-компьютер при этом сохраняет право совместного использования CD/DVD-привода); данный флажок доступен только в том случае, если запрещен режим поддержки ранних версий VMware Workstation, задаваемый следующим флажком;

    ■ установленный флажок Legacy emulation (Эмуляция наследования) обеспечивает отключение некоторых дополнительных возможностей но работе с CD/DVD-приводом, реализованных в версии VMware Workstation 5 (этот режим может быть полезным в случае возникновения проблем при использовании CD/DVD-привода);

    ■ переключатель Use ISO image (Использовать образ ISO) и связанные с ним элементы обеспечивают подключение к ВМ образа диска (CD или DVD) в формате ISO; когда переключатель установлен, в связанном с ним списка требуется ввести (или выбрать с помощью кнопки Browse) имя ISO-файла и путь к нему.

    Работа с образом диска практически ничем не отличается от работы с реальным носителем (в режиме чтения), но при этом позволяет избежать некоторых проблем с физическим оборудованием хост-компьютера, о которых рассказано далее.

    Два раскрывающихся списка, входящие в группу Virtual device node (Узел подключения устройства), позволяют выбрать контроллер ВМ, к которому должен быть подключен CD/DVD-привод: первый список «управляет» SCSI-контроллерами, а второй — IDE-контроллерами. Обратите внимание, что оба списка доступны и в том случае, если к ВМ подключается не физический носитель, а образ диска. Это означает, что виртуальный CD/DVD-привод требует собственного, отдельного, SCSI- или IDE-контроллера. Тип интерфейса, назначаемого виртуальному CD/DVD-приводу, не зависит от интерфейса физического CD/DVD-привода. То есть физический CD/DVD-привод с интерфейсом IDE вы можете подключить к ВМ через интерфейс SCSI, и наоборот.

    При выборе контроллера для подключения CD/DVD-привода необходимо иметь в виду следующее ограничение ВМ: если один из IDE-контроллеров Master (то есть IDE 0:0 или IDE 1:0) свободен, нельзя подключать CD/DVD-привод к контроллеру Slave (то есть к IDE 0:1 или IDE 1:1) — такая конфигурация будет неработоспособна.

    Чтобы иметь возможность производить запись на реальные диски CD/DVD из среды гостевой ОС, виртуальные CD/DVD-приводы должны быть подключены через интерфейс SCSI.

    При работе ВМ с физическими устройствами CD/DVD могут иметь место проблемы, приводящие к появлению «синего экрана смерти». К счастью, только для гостевой ОС (рис. 3.36).

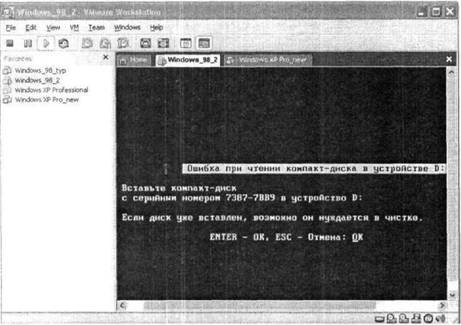

    Рис. 3.36. «Синий экран смерти» в среде гостевой ОС


    Источником опасности является ситуация, когда в списке, связанном с переключателем Use physical drive, был выбран вариант Auto detect, но затем вы извлекли носитель из привода, а после этого (например, по невнимательности), попытались обратиться к устройству из гостевой ОС.

    Если в составе хост-компьютера имеется два или более CD/DVD-привода, то виртуальная машина будет «видеть» их все. Однако чтобы увеличить число CD/DVD-приводов, входящих в конфигурацию ВМ, необходимо явным образом добавить новое устройство. Для этого выполните следующее.

    1. Выключите ВМ, если она работает или находится в режиме паузы.

    2. Откройте окно настройки ВМ и щелкните на кнопке Add, чтобы запустить мастер установки оборудования.

    3. В списке добавляемых устройств выберите пункт DVD/CD-ROM Drive (Устройство DVD/CD-ROM), как показано на рис. 3.37, и щелкните на кнопке Далее.

    Рис. 3.37. Добавление в конфигурацию ВМ нового CD/DVD-привода


    4. В двух следующих окнах мастера укажите тип устройства (физическое либо образ) и способ его подключения (рис. 3.38), затем щелкните на кнопке Готово.

    5. В окне настройки ВМ щелкните на кнопке OK.

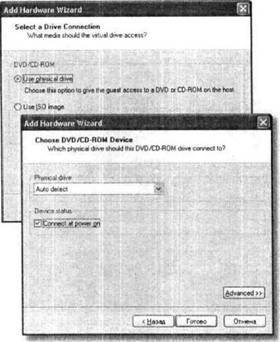

    Рис. 3.38. Установка параметров CD/DVD-привода


    Если в конфигурацию ВМ включено несколько физических CD/DVD-приводов, то при работе с ними возможны некоторые казусы. Связанные с режимом Auto detect, уже упоминавшимся по аналогичному поводу ранее. Например, если одно из виртуальных устройств CD/DVD сопоставлено конкретному физическому CD/DVD-приводу, в котором имеется носитель, а для второго виртуального устройства CD/DVD задан режим Auto detect, то ВМ создаст иллюзию того, что в оба эти устройства помещен один и тот же диск (рис. 3.39).

    Рис. 3.39. Один диск в двух CD/DVD-приводах одновременно


    Если в конфигурацию ВМ включен физический CD/DVD-привод, то работа с носителями в виртуальной машине почти ничем не отличается от работы с ними на хост-компьютере. Например, чтобы обеспечить загрузку системы с загрузочного диска CD, достаточно просто разрешить этот вариант в параметрах BIOS виртуальной машины.

    ВМ (точнее, VMware) хранит сведения о физическом носителе даже после того, как вы извлечете его из реального устройства. Если в процессе работы с ВМ потребуется извлечь носитель из CD/DVD-привода, можно просто сбросить флажок Connected для соответствующего устройства в окне настройки ВМ.

    Подключение устройства чтения гибких дисков

    Технология работы с накопителем FDD аналогична описанной технологии работы с устройством чтения CD/DVD. В частности, ВМ способна работать как с физическим дисководом и помещенным в него носителем, так и с образом дискеты.

    В отличие от ВМ Virtual PC, в конфигурацию ВМ от VMware накопитель FDD включен по умолчанию, и работать с ним можно как с реальным накопителем. Чтобы проверить и при необходимости изменить разрешенный способ подключения FDD, в окне настройки ВМ выберите категорию Floppy (Флоппи), как показано на рис. 3.40.

    Рис. 3.40. Установка параметров подключения дисковода FDD


    В правой части панели установите переключатель Use physical drive (Использовать физическое устройство), если необходимо работать с реальной дискетой, или переключатель Use floppy image (использовать образ флоппи), если требуется поместить в виртуальный накопитель FDD образ дискеты.

    Чтобы устройство чтения гибких дисков не опознавалось автоматически при запуске ВМ, сбросьте флажок Connect at power on (Подключать при запуске). Если в составе хост-компьютера имеется второй накопитель FDD и его требуется добавить в конфигурацию ВМ, выполните следующее:

    1. Перезапустите соответствующую ВМ и во время инициализации системы нажмите клавишу F2, чтобы вызвать утилиту BIOS Setup.

    2. В окне утилиты BIOS Setup в разделе Main выберите пункт Legacy Diskette В (Поддержка дискеты В) и нажмите клавишу Enter.

    3. В списке возможных параметров выберите вариант 1.44/1.25 MB (рис. 3.41).

    Рис. 3.41. Разрешение подключения дисковода FDD в BIOS Setup


    4. Завершите работу с BIOS Setup с сохранением внесенных изменений и выключите ВМ.

    5. Откройте окно настройки ВМ и в нижней части окна щелкните на кнопке Add, чтобы запустить мастер установки оборудования.

    6. В списке устройств выберите пункт Floppy Drive (Флоппи-дисковод), как показано в верхней части рис. 3.42, а в следующем окне мастера установите переключатель Use a physical floppy drive (Использовать физический флоппи-дисковод), показанный в нижней части рис. 3.42.

    Рис. 3.42. Работа с мастером установки оборудования


    После этого требуется сопоставить устройству определенную букву диска и выбрать способ его подключения (автоматическое или ручное).

    Обратите внимание, что с помощью мастера установки оборудования вы можете создать файл образа дискеты, установив в соответствующем окне (см. рис. 3.42, внизу) переключатель Create a blank floppy image (Создать образ пустой дискеты). Образ дискеты представляет собой файл с расширением flp, который по умолчанию сохраняется в папке данной ВМ. Место на жестком диске хост-компьютера выделяется сразу под всю «дискету», и файл образа, соответственно, имеет размер 1,44 Мбайт. Далее вы можете работать с образом, как с обычной дискетой.

    Если в качестве второго носителя FDD используется файл образа, то в конфигурации ВМ независимо от конфигурации хост-компьютера появится второе устройство чтения гибких дисков.

    Если физическое устройство чтения гибких дисков захвачено в управление одной из виртуальных машин, то оно остается в ее монопольном владении до тех пор, пока эта машина не будет выключена.

    Управление портами виртуальной машины

    Для каждой ВМ можно сконфигурировать собственный набор параллельных (LPT), последовательных (СОМ) и USB-портов.

    Для многих гостевых ОС параллельные и последовательные порты не включаются но умолчанию в конфигурацию ВМ, даже если таковые имеются на хост-компьютере. Чтобы добавить в конфигурацию ВМ порт нужного типа, выполните следующее.

    1. Выключите ВМ, если она работает или находится в режиме паузы.

    2. Откройте окно настройки ВМ и щелкните на кнопке Add, чтобы запустить мастер установки оборудования.

    3. В списке добавляемых устройств (см. рис. 3.37) выберите пункт Parallel Pot (Параллельный порт) или Serial Port (Последовательный порт) и щелкните на кнопке Далее.

    4. В следующем окне мастера (рис. 3.43) укажите способ подключения порта (сопоставить порту хост-компьютера, выходному файлу или именованному каналу); дальнейшие действия зависят от выбранного варианта и потому рассмотрены далее для каждого из них отдельно.

    Рис. 3.43. Выбор способа подключения порта


    Последующие варианты настройки параллельного и последовательного портов во многом схожи, однако СОМ-порт предоставляет несколько больше возможностей. Поэтому далее рассматривается настройка только последовательного порта.

    Если подключаемый порт ВМ сопоставить порту хост-компьютера, установив переключатель Use physical serial port on the host (Использовать физический последовательный порт), то на следующем шаге работы мастера останется лишь выбрать в списке конкретный порт хост-компьютера и разрешить/запретить автоматическую инициализацию порта при включении ВМ.

    Если подключаемый порт ВМ сопоставить файлу на жестком диске хост-компьютера, установив переключатель Output to file (Вывод в файл), то на следующем шаге работы с мастером потребуется указать этот файл (он должен существовать). Такой вариант использования СОМ-порта может оказаться полезен в том случае, если имеется необходимость передавать хостовой ОС данные от приложении, выполняемого под управлением гостевой ОС.

    Режим использования последовательного порта в качестве именованного канала, задаваемый переключателем Output to named pipe (Вывод в именованный канал), полезен в двух случаях:

    ■ когда вы хотите, чтобы приложение, выполняемое на хост-компьютере, могло принимать отладочную информацию, поступающую от приложения гостевой ОС;

    ■ когда требуется создать прямое соединение между двумя виртуальными машинами.

    Порядок настройки портов в обоих случаях одинаков (за исключением типа, подключаемого «на том конце») и состоит в выполнении следующих действий:

    1. В окне мастера установки оборудования (рис. 3.44) укажите в верхнем поле имя создаваемого канала (оно обязательно должно начинаться с символов

    \\.\pipe\
    ). Можно оставить вариант, указанный но умолчанию.

    2. В первом раскрывающемся списке выберите пункт, соответствующий роли данной ВМ в создаваемом соединении:

     □ This end is the server — это оконечное устройство является сервером:

     □ This end is the client — это оконечное устройство является клиентом.

    3. Во втором раскрывающемся списке выберите пункт, соответствующий роли второго оконечного устройства:

     □ если создается соединение с хост-компьютером, выберите пункт The other end is an application (Другое оконечное устройство является приложением).

     □ если создается соединение с другой ВМ, выберите пункт The other end is a virtual machine (Другое оконечное устройство является виртуальной машиной).

    Рис. 3.44. Настройка именованного канала


    Дальнейшая настройка соединения выполняется на «другом оконечном устройстве».

    Если таковым является приложение хост-компьютера, то это приложение требуется настроить на работу с созданным именованным каналом.

    Если «другим оконечным устройством» служит другая ВМ, то для нее также требуется создать СОМ-порт, используемый в качестве именованного канала (с тем же именем). В окне настройки этого канала необходимо в первом раскрывающемся списке выбрать пункт This end is the client (Это оконечное устройство является клиентом), а во втором списке — пункт The other end is a virtual machine (Другое оконечное устройство является виртуальной машиной). После того как вы закончите настройку порта и закроете окно мастера установки оборудования, полный перечень параметров порта будет представлен в окне настройки ВМ (рис. 3.45).

    Рис. 3.45. Параметры СОМ-порта


    Обратите внимание, что, в отличие от многих других устройств ВМ, параметры СОМ-порта могут быть изменены без выключения ВМ.

    USB-порт, как уже было сказано, включается по умолчанию в конфигурацию создаваемой ВМ и становится активным, как только на данную ВМ переходит фокус ввода (рис. 3.46).

    Причем в списке устройств ВМ представлен только один USB-порт. Дело в том, что управление USB-портами и подключенными к ним устройствами выполняется динамически, в процессе работы пользователя с ВМ. Поэтому порядок и особенности такой настройки приведены в разделе «Работа с виртуальной машиной».

    Рис. 3.46. Параметры USB-порта

    Клонирование виртуальной машины

    После того как вам удалось сформировать удобную и подходящую для решаемых задач конфигурацию ВМ, вы можете ее «размножить».

    Начиная с версии VMware Workstation 5, появилась возможность в буквальном смысле клонировать виртуальные машины, получая на основе одной произвольное число абсолютно идентичных ей.

    Клонирование ВМ предполагает выполнение следующих действий:

    1. Выключите клонируемую ВМ и на ее вкладке в основном окне VMware щелкните на ссылке Clone this virtual Machine (Клонировать эту виртуальную машину). Это приведет к запуску мастера клонирования.

    2. После приветствия мастер предложит выбрать, какое именно состояние клонируемой ВМ считать «эталонным». Для новой ВМ, для которой еще не создавались снимки состояния, таковым является текущее состояние, и потому в окне мастера будет доступен лишь переключатель From current state (Из текущего состояния), как показано на рис. 3.47.

    Рис. 3.47. Для новой ВМ можно клонировать только ее текущее состояние


    3. В следующем окне мастера выберите способ клонирования (рис. 3.48).

     □ Create a linked clone (Создать связанный клон) — в этом случае в действительности создается не клон, а «зеркальное отражение» исходной ВМ, поскольку содержимое виртуальных дисков и некоторые другие данные не копируются, на них лишь создаются ссылки, соответственно, каждое изменение в исходной ВМ ведет к идентичным изменениям клона (такой вариант удобен тем, что не требует значительного пространства на жестком диске хост-компьютера; вместе с тем связанный клон может работать только на том хост-компьютере, где расположена исходная ВМ);

     □ Create a full clone (Создать полный клон) — в этом случае дублируются все файлы исходной ВМ и помещаются в указанную пользователем папку на жестком диске хост-компьютера.

    4. На следующем шаге работы мастера вне зависимости от выбранного метода клонирования потребуется указать имя новой ВМ и ее расположение.

    Рис. 3.48. Выбор способа клонирования


    Важным достоинством операции клонирования в VMware является то, что каждый клон получает собственный MAC-адрес и уникальный идентификатор (Universal Unique Identifier, UUID). Это позволяет объединять клоны в сеть.

    Нельзя клонировать виртуальные машины, созданные в предыдущих версиях VMware Workstation.

    Перемещение и копирование виртуальной машины

    Для перемещения или копирования виртуальной машины на новое место (например, на другой диск того же хост-компьютера или на другой хост-компьютер) достаточно с помощью проводника Windows переместить (или скопировать) всю папку этой ВМ. Однако для того, чтобы обеспечить корректную работу VMware с перемещенной ВМ, необходимо выполнить некоторые дополнительные действия, о которых рассказано далее.

    Дело в том, что VMware присваивает каждой ВМ уникальный идентификатор (UUID). Он представляет собой 128-разрядное целое число, которое формируется на основе имени хост-компьютера и относительного пути к папке ВМ. После перемещения (копирования) ВМ требуется определить, как поступить с присвоенным машине UUID: сохранить в прежнем виде либо заменить новым. Выбор зависит от желания пользователя и от того, как планируется использовать копию ВМ. Если, например, ей предстоит работать в сети совместно с оригиналом, то UUID необходимо изменить.

    Итак, для корректного перемещения (копирования) ВМ выполните следующее.

    1. Убедитесь, что перемещаемая (копируемая) ВМ выключена.

    2. Поместите папку ВМ на новое место; если требуется, переименуйте ее.

    3. Откройте папку ВМ и найдите в ней конфигурационный файл ВМ (с расширением vmx); если требуется, переименуйте его.

    4. Дважды щелкните на значке vmx-файла, чтобы запустить ассоциированное с ним приложение VMware Workstation.

    5. На вкладке данной ВМ в основном окне VMware щелкните на ссылке Start this virtual machine, чтобы запустить ВМ.

    6. В появившемся на экране диалоговом окне (рис. 3.49) установите нужный переключатель и щелкните на кнопке OK:

     □ Create (Создать) — создать новый идентификатор UUID;

     □ Keep (Сохранить) — сохранить прежний идентификатор UUID;

     □ Always Create (Создавать всегда) — для всех перемещаемых ВМ всегда создавать новый идентификатор UUID без дополнительных вопросов;

     □ Always Keep (Оставлять всегда) — для всех перемещаемых ВМ всегда сохранять прежний идентификатор UUID.

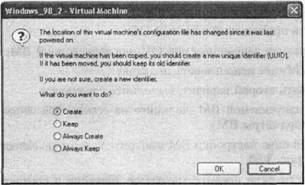

    Рис. 3.49. Для перемещаемой ВМ можно сохранить прежний идентификатор


    Вы можете изменить имя перемещенной (скопированной) ВМ. Для этого необходимо до запуска машины открыть окно настройки ВМ, перейти на вкладку Options, выбрать категорию General и в поле Virtual machine name ввести новое имя.

    Работа с виртуальной машиной

    Даже при использовании некоторых стандартных параметров конфигурации ВМ ее работоспособность зависит от конфигурации хост-компьютера и особенностей хостовой ОС. Поэтому этапы конфигурирования и проверки работоспособности ВМ могут циклически повторяться. В большинстве случаев достаточно определиться с конфигурацией виртуальных жестких дисков и исходным объемом оперативной памяти. Другие параметры могут быть скорректированы после запуска ВМ.

    Запуск виртуальной машины

    Как вы знаете, для каждой вновь созданной ВМ и основном окне VMware добавляется отдельная вкладка.

    Чтобы запустить созданную ВМ, требуется перейти на ее вкладку и щелкнуть на ссылке Start this virtual machine (Запустить виртуальную машину).

    Если выбранные параметры конфигурации ВМ не могут быть обеспечены техническими характеристиками хост-компьютера, то ВМ не запустится, и на экране появится соответствующее сообщение. Как и при работе с виртуальных и машинами Virtual PC, весьма часто возникает ситуация, когда недостаточно объема свободной оперативной памяти, выделенной VMware. При этом менеджер VMware указывает конкретное минимально необходимое значение OП (требуется только внимательно прочесть выведенное на экран сообщение). Возможны три способа решения указанной проблемы:

    ■ закрыть часть приложений хостовой ОС;

    ■ уменьшить размер запрашиваемой ОП для запускаемой ВМ;

    ■ разрешить VMware использовать подкачку. Чтобы реализовать второй вариант, выполните следующее.

    1. На вкладке запускаемой ВМ щелкните на ссылке Edit virtual machine settings (Изменить параметры ВМ).

    2. В левой части окна настройки ВМ выберите категорию Memory (Память), как показано на рис. 3.50.

    3. В правой части окна введите требуемое значение в соответствующем поле или задайте его с помощью расположенного слева ползунка.

    Рис. 3.50. Установка подходящего для запуска ВМ объема оперативной памяти


    В отличие от Virtual PC, при выделении памяти виртуальной машине в VMware существует минимальное значение, равное 4 Мбайт.

    Интерфейс окна виртуальной машины

    После успешного запуска ВМ на экране появляется окно загрузки виртуальной машины.

    В отличие от Virtual PC, разработчики VMware отказались от визуальной имитации реального процесса POST и предпочли выводить на экран собственную, «фирменную» заставку (рис. 3.51).

    Рис. 3.51. Окно загрузки виртуальной машины


    Отказались они также и от использования стандартных для компьютеров PC клавиш вызова утилиты BIOS Setup и управления мультизагрузкой системы.

    После завершения загрузки виртуальной машины рабочее пространство ее окна заменяет экран монитора реального компьютера. Оперативное управление ВМ осуществляется с помощью команд меню и кнопок панели инструментов основного окна VMware, о которых вкратце рассказано в разделе «Установка и настройка VMware Workstation».

    Процесс загрузки ВМ после завершения процедуры POST зависит от того, какой виртуальный диск подключен к ВМ в качестве стартового:

    ■ если по какой-то причине не подключен виртуальный системный жесткий диск и в дисководах отсутствует системная дискета или загрузочный CD, то на экране появляется соответствующее сообщение и предложение подключить такой диск и произвести перезагрузку;

    ■ если в качестве жесткого диска подключен пустой новый диск, то по завершении процедуры POST в окне ВМ выводится сообщение о том, что диск, с которого вы пытаетесь загрузиться, не является системным;

    ■ если на подключенном виртуальном диске установлена одна из поддерживаемых гостевых ОС, то VMware продолжит загрузку ВМ таким же образом как это происходит на реальном компьютере.

    О том, как правильно установить на виртуальный диск гостевую ОС, рассказано в подразделе «Установка гостевой операционной системы». После запуска ВМ в строке состояния основного окна VMware появляются значки, соответствующие включенным в конфигурацию ВМ различным типам внешних устройств (см. рис. 3.50): жесткому диску, накопителю CD/DVD, дисководу FDD. Здесь же расположен значок, соответствующий общей папке (shared folder). Этот программный объект может использоваться для обмена ВМ данными с хост-компьютером.

    Как и в Virtual PC, отображаемые в строке состояния значки «живые»:

    ■ как только ВМ обращается к устройству определенного типа, соответствующий значок дополняется индикатором активности устройства;

    ■ щелчок правой кнопки мыши на значке открывает контекстное меню, которое содержит команды настройки параметров соответствующего компонента ВМ.

    Следует также обратить внимание на кнопки управления окном ВМ, имеющиеся в большинстве оконных Windows-приложений:

    ■ кнопка развертывания окна не обеспечивает перевод «монитора» ВМ в полноэкранный режим; вместо нее следует использовать команду Full Screen меню View (Вид), соответствующую кнопку панели инструментов либо (самый удобный вариант) комбинацию клавиш Ctrl+Alt+Enter;

    ■ кнопка свертывания окна работает так же, как и в других Windows-приложениях: свертывание окна VMware не влияет на состояние запущенных ВМ;

    ■ кнопка закрытия окна является аналогом команды Close и вместо немедленного закрытия окна ВМ обеспечивает вывод на экран диалогового окна, позволяющего выбрать способ завершения работы ВМ.

    Управление состоянием виртуальной машины

    После создания виртуальной машины вы можете управлять ее текущим состоянием двумя способами:

    ■ изменяя состояние гостевой ОС средствами самой ОС;

    ■ посредством элементов управления, имеющихся в основном окне VMware.

    Как и при работе с Virtual PC, завершение работы ВМ путем «выключения» гостевой ОС можно считать наиболее корректным и наиболее универсальным методом. Вместе с тем для решения некоторых задач и повышения эффективности работы с ВМ вполне могут пригодиться и альтернативные средства.

    О кнопках (и соответствующих им командах) включения, выключения, приостановки и перезапуска ВМ (Power On, Power Off, Suspend, Reset) коротко рассказано в разделе «Создание и настройка виртуальной машины». При всей очевидности возлагаемых на них функции, пользователь может корректировать на свое усмотрение работу этих элементов управления.

    Установка параметров включения и выключения виртуальной машины

    Чтобы проверить и при необходимости скорректировать правила срабатывания кнопок Power On, Power Off, Suspend virtual machine, Reset, требуется открыть окно настройки ВМ, перейти на вкладку Options (Дополнительно) и выбрать категорию Power (Включение), как показано на рис. 3.52.

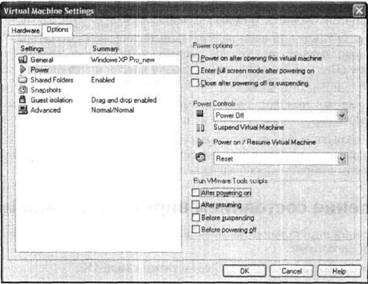

    Рис. 3.52. Вкладка Options панели параметров ВМ


    С помощью элементов управления, имеющихся на этой вкладке, вы, в частности, можете определить режим запуска ВМ, задать правила срабатывания кнопок Power Off и Reset, задать условия запуска сценариев, выполняемых при изменении состояния ВМ.

    ■ Флажки в группе Power options (Параметры запуска) определяют режим запуска ВМ:

     □ Power on after opening this virtual machine (Запускать виртуальную машину после открытия) — ВМ будет запущена непосредственно после открытия ее вкладки в основном окне VMware (особенность данного метода состоит в том, что он не позволяет изменять параметры и конфигурацию ВМ перед ее запуском);

     □ Enter full screen mode after powering on (Вводить полноэкранный режим после запуска) — ВМ при запуске автоматически переводится в полноэкранный режим;

     □ Close after powering off or suspending (Закрывать после выключения или перевода в режим паузы) — при выключении ВМ или переводе ее в режим паузы вкладка ВМ удаляется из основного окна VMware.

    ■ Правила срабатывания кнопок Power Off и Reset задаются выбором подходящих вариантов в двух раскрывающихся списках;

     □ для кнопки Power Off — выключать полностью ВМ (Power Off) либо только завершать работу гостевой ОС (Shut down Guest);

     □ для кнопки Reset — перезапускать ВМ (Reset) либо только гостевую ОС (Restart Guest).

    ■ Последняя группа флажков позволяет задать условия запуска сценариев, выполняемых при изменении состояния ВМ. Собственно выполнение сценариев и управление их запуском возложено на пакет расширений VMware Tools, о котором рассказано в подразделе «Установка приложений».

    Создание снимка состояния ВМ

    Снимок состояния (snapshot) фиксирует текущие параметры ВМ, установленной на ней гостевой ОС и запущенных гостевых приложений.

    VMware Workstation 5 позволяет создавать неограниченное число снимков состояния ВМ. Благодаря этому вы можете в течение сеанса работы с ВМ вернуться к одному из тех ее состояний, которые были предварительно зафиксированы в виде снимков. При этом все изменения ВМ, внесенные за период времени после создания снимка, будут отменены.

    Характерными случаями применения снимков состояния являются:

    ■ защита ВМ от повреждения при выполнении рискованных манипуляций с ее параметрами либо при установке небезопасного программного обеспечения;

    ■ запуск ВМ при конкретном интересующем пользователя исходном состоянии ее параметров;

    ■ фиксация наиболее важных контрольных точек в процессе работы ВМ.

    Чтобы создать снимок состояния, выполните следующее:

    1. Убедитесь, что ВМ находится именно в том состоянии, которое вас интересует.

    2. На панели инструментов основного окна VMware щелкните на кнопке Take Snapshot of Virtual Machine.

    3. В открывшемся диалоговом окне (рис. 3.53) введите имя создаваемого снимка (если не нравится стандартное) и комментарий к снимку; затем щелкните на кнопке OK.

    4. Дождитесь, пока VMware завершит создание снимка; в зависимости от параметров ВМ и хост-компьютера этот процесс может потребовать до нескольких минут времени.

    Рис. 3.53. Ввод комментария к снимку состояния ВМ


    Имя снимка должно быть уникальным для данной ВМ. В имени допускается использовать кириллицу.

    Вы можете создавать снимки для ВМ вне зависимости от ее текущего состояния: машина может быть выключена или находиться в режиме паузы. Однако если в составе ВМ имеются виртуальные жесткие диски, для которых задан разный режим использования (для одних задан режим Independent, для других — нет), то перед созданием снимка ВМ требуется выключить.

    Работа со снимками состояния ВМ

    Работа с имеющимися снимками возложена на менеджер снимков (Snapshot Manager). Чтобы его запустить, на панели инструментов основного окна VMware щелкните на кнопке Snapshot Manager.

    В окне менеджера снимков представлена диаграмма, отражающая последовательность и взаимосвязь снимков состояния ВМ (рис. 3.54).

    Начальной точкой этой диаграммы служит состояние, когда ВМ выключена, а конечной — ее текущее состояние на момент запуска менеджера снимков.

    Рис. 3.54. Окно менеджера снимков


    Диаграмма является интерактивной: вы можете выбрать на ней интересующий вас снимок и затем щелкнуть на одной из имеющихся в окне кнопок, чтобы выполнить соответствующую операцию. Кроме того, при выборе на диаграмме определенного снимка в поле под диаграммой появляется комментарий к нему и вид экрана ВМ на момент создания снимка, в вашем распоряжении следующие варианты действий:

    ■ Go То (Перейти) — возвращение ВМ к выбранному состоянию;

    ■ Clone (Клонировать) — создание клона ВМ, соответствующего ее текущему состоянию (кнопка запускает уже знакомый вам мастер клонирования);

    ■ Delete (Удалить) — удаление данного снимка;

    ■ Close (Закрыть) — выход из менеджера снимков;

    ■ Take Snapshot (Сделать снимок) — создание нового снимка состояния; кнопка доступна только тогда, когда на диаграмме выбран узел, соответствующий текущему состоянию системы, отличающемуся от всех ранее созданных снимков, — этот узел обозначен как You Are Here (Вы находитесь здесь).

    Если вы работаете в среде гостевой ОС, и вам требуется всего лишь вернуться к ее предыдущему состоянию, нет необходимости вызывать менеджер снимков. Достаточно просто щелкнуть на кнопке Revert Virtual Machine to its Parent Snapshot (Вернуть виртуальную машину в родительское состояние) панели инструментов. Под родительским (parent) состоянием понимается состояние ВМ, зафиксированное в последнем по времени снимке.

    Следует иметь в виду, что в процессе работы с ВМ может быть получена не линейная цепочка снимков, а дерево снимков. В таком дереве статус родительского будет переходить динамически от одного состояния к другому в зависимости от того, какое состояние ВМ в данный момент времени является текущим. Предположим, например, что дерево снимков ВМ имеет две ветви (рис. 3.55). Тогда, если очередной сеанс работы с ВМ шел по первой (верхней) ветви, родительским состоянием для текущего состояния будет Снимок 2, а если сеанс шел по второй (нижней) ветви, родительским состоянием для текущего будет Снимок 3.

    Рис. 3.55. Пример дерева снимков


    Процедура создания снимков состояния является достаточно ресурсоемкой: в зависимости от особенностей фиксируемого состояния ВМ (числа запущенных приложений, конфигурации ВМ и т.д.) файл снимка может занимать 100 Мбайт и более на жестком диске хост-компьютера. Такой файл имеет расширение vmem. Он дополняется файлом снимка экрана ВМ на момент фиксации состояния расширением vmsn), размер которого зависит от экранного разрешения и может занимать несколько десятков мегабайтов.

    Установка гостевой операционной системы

    VMware, по сравнению с Virtual PC, поддерживает значительно более обширный список ОС, как гостевых, гак и хостовых. Такая универсальность не могла не сказаться на технологии установки на ВМ той или иной гостевой операционной системы. И не зря в комплект поставки VMware Workstation входит отдельное руководство по установки на ВМ гостевых ОС.

    Осветить в небольшой книге особенности установки каждой из поддерживаемых гостевых ОС не представляется возможным, потому далее приведен лишь общий порядок установки гостевых ОС, а также некоторые советы по установке драйверов внешних устройств.

    Порядок установки гостевой ОС

    Порядок установки гостевой ОС рассматривается в предположении, что гостевая ОС устанавливается на вновь созданный виртуальный жесткий диск, который в исходном состоянии пуст.

    Порядок действий при подготовке виртуального диска к установке новой ОС аналогичен порядку подготовки нового жесткого диска. Основных операций две: разбивка диска на разделы и на логические диски и форматирование разделов (логических дисков) под определенную файловую систему. В связи с этим предварительно необходимо выбрать способ первоначальной загрузки системы.

    Какие средства будут использованы для выполнения этих операций, зависит от типа устанавливаемой ОС. Например, если в качестве гостевой ОС планируется установить Windows 98, то для первоначальной загрузки удобнее всего задействовать системную дискету, созданную с помощью реальной ОС Windows 98. Порядок применения этой дискеты для ВМ аналогичен работе с системной дискетой на реальном компьютере.

    Если же устанавливается ОС, дистрибутив которой размещен на загрузочном компакт-диске, то первоначальная загрузка ВМ может производиться с этого диска. Однако ВМ не всегда удается самостоятельно распознать загрузочный диск. Поэтому в общем случае порядок действий при использовании такого диска должен быть следующим:

    1. Убедитесь, что ВМ, на которую производится установка гостевой ОС, выключена.

    2. Поместите загрузочный компакт-диск в привод хост-компьютера,

    3. На вкладке Hardware окна настройки ВМ явно укажите используемый привод с загрузочным компакт-диском.

    4. Запустите интересующую вас ВМ.

    5. Далее следуйте указаниям мастера установки ОС,

    В общем случае длительность установки гостевой ОС в VMware зависит от характеристик хост-компьютера, однако, как правило, она несколько меньше длительности установки ОС такого типа на реальном компьютере.

    Если на ВМ в качестве гостевой установлена ОС, требующая активации (например, Windows ХР), то при ее запуске VMware обязательно напомнит о том, что для гостевой ОС может потребоваться повторное выполнение процедуры активации в случае изменения состава оборудования ВМ.

    Установка гостевой ОС на raw-диск

    Как вы знаете, raw-диск — это виртуальный диск, ссылающийся на раздел реального жесткого диска хост-компьютера (или на весь жесткий диск). При желании вы можете выполнить установку гостевой ОС на такой раздел из среды виртуальной машины.

    Для более безопасной и корректной работы ВМ с разделами жесткого диска рекомендуется вывести их из-под управления хостовой ОС, Желательно также, чтобы раздел, на который вы планируете устанавливать ОС из виртуальной машины (или даже весь жесткий диск), был пустым.

    Скорее всего, после установки ОС из виртуальной машины с этого раздела невозможно будет произвести загрузку хост-компьютера.

    С учетом сказанного процедура установки ОС на raw-диск должна включать следующие шаги.

    1. Убедитесь, что ВМ, под которой вы собираетесь производить установку ОС, выключена.

    2. С помощью мастера установки оборудования добавьте в конфигурацию этой ВМ raw-диск, ссылающийся на соответствующий раздел реального жесткого диска хост-компьютера (процедура создания raw-диска описана в подразделе «Конфигурирование жестких дисков» раздела «Создание и настройка виртуальной машины»).

    3. С помощью средств администрирования хостовой ОС удалите из конфигурации букву диска того раздела, куда будет устанавливаться гостевая ОС, Например, при работе в хостовой ОС Windows 2003 Server, Windows 2000 или Windows ХР для этого необходимо запустить службу управления дисками и для подготавливаемого раздела выбрать в контекстном меню команду Изменить букву диска или путь к диску. Затем в открывшемся окне (рис. 3.56) следует щелкнуть на кнопке Удалить и подтвердить ваши намерения в окне с предупреждением.

    4. После удаления буквы диска перезагрузите хостовую ОС (хотя это и не обязательно).

    5. Запустите ВМ (с использованием дискеты или загрузочного диска) и выполните установку гостевой ОС на raw-диск.

    Рис. 3.56. Удаление буквы раздела, подключенного к raw-диску


    Конфигурирование хост-компьютера для мультизагрузки

    Если хост-компьютер сконфигурирован под мультизагрузку, то вы можете запускать установленные на нем ОС из среды виртуальной машины. Такой вариант позволяет избавиться от необходимости устанавливать на виртуальные диски те операционные системы, которые имеются на хост-компьютере. Правда, в VMware есть целый ряд ограничений на мультизагрузку. Они связаны с тем, что мультизагрузка из среды ВМ основана на использовании rаw-дисков. Некоторые из этих ограничений уже упоминались, но сейчас уместно повторить их еще раз и дополнить новыми:

    ■ нельзя использовать режим мультизагрузки для ОС Windows Server 2003 и Windows ХР;

    ■ подключаемый raw-диск с интерфейсом IDE нельзя добавлять в конфигурацию ВМ как канал Secondary Slave, если к каналу Secondary Master подключено устройство CD/DVD;

    ■ перед выполнением мультизагрузки из среды ВМ необходимо в хостовой ОС удалить буквы дисков для тех разделов, которые должны участвовать в мультизагрузке;

    ■ для ВМ, использующей мультизагрузку, необходимо удалить все снимки состояний;

    ■ для ВМ необходимо предварительно сформировать профиль оборудована (hardware profile), соответствующий профилю, используемому в хостовой ОС, участвующей в мультизагрузке.

    Начнем с пояснений к последнему пункту.

    Операционные системы семейства Windows, начиная с Windows 95, позволяют создавать несколько пользовательских профилей оборудования. Все они формируются на основе базового профиля, сгенерированного ОС при ее первой загрузке и включающего все устройства компьютера, успешно распознанные ОС. Если в одном из профилей не нужен, например, принтер пли модем, то их можно исключить и получить профиль без этих устройств.

    При загрузке системы, имеющей несколько профилей, пользователю предлагается выбрать один из них.

    Так вот, для реализации мультизагрузки в среде ВМ необходимо подготовить профиль для каждой из ОС, участвующих в мультизагрузке, и затем скорректировать его из среды ВМ, исходя из поддерживаемых ею типов устройств. Чтобы создать профиль, который будет затем корректироваться под ВМ, выполните следующее (описание приведено для Windows 2000/ХР).

    1. В панели управления выберите категорию Система и на вкладке Оборудование щелкните на кнопке Профили оборудования (рис. 3.57).

    Рис. 3.57. Настройка оборудования в окне свойств системы


    2. В дополнительном окне щелкните на кнопке Копировать, затем введите имя для нового профиля, например Virtual_ХР (рис. 3.58).

    Рис. 3.58. Копирование профиля


    После того как к ВМ с мультизагрузкой будут подключены все необходимые raw-диски, потребуется запустить ВМ, выбрать с помощью меню загрузчика требуемую ОС, а затем — вариант профиля оборудования для ВМ (Virtual_XP). После загрузки ОС необходимо открыть диспетчер устройств и удалить из системы все устройства, которые не были опознаны ВМ. Далее требуется установить в загруженной ОС пакет расширений VMware Tools.

    То же самое необходимо проделать для всех других ОС, которые вы хотели бы загружать с raw-дисков.

    Как видите, настройка ВМ для мультизагрузки в VMware Workstation — дело весьма хлопотное. Но даже когда все необходимые процедуры будут выполнены, может потребоваться дополнительная настройка конфигурации оборудования. В частности, возможны проблемы с опознанием CD/DVD-приводов и с настройкой видеоадаптера (для Windows 98). По указанной причине можно рекомендовать мультизагрузку в VMware Workstation лишь в крайнем случае, если без мультизагрузки при работе с ВМ совершенно невозможно обойтись.

    Подключение внешних устройств и установка драйверов

    При загрузке установленной гостевой ОС она выполняет монтирование жестких дисков и CD/DVD-приводов по тем же правилам, что и реальная ОС того же типа. Например, системный виртуальный жесткий диск будет включен в конфигурацию ВМ как диск С. Если же подключенный к ВМ виртуальный диск отформатирован под файловую систему, не поддерживаемую загружаемой ОС, то он не будет смонтирован и останется «без буквы».

    Устройство чтения гибких дисков включается в конфигурацию под буквой А. Если вы добавите в конфигурацию второй ВМ устройство чтения гибких дисков, то оно получит букву В. Монтирование устройств CD/DVD также происходит по «реальным» правилам. Однако при подключении CD/DVD-приводов следует помнить о том. что о окне настройки ВМ они фигурируют под буквами хостовой ОС, а после нагрузки ВМ к ним следует обращаться по буквам, назначенным гостевой ОС. В случае мультизагрузки в ВМ это может привести, в частности. к неработоспособности некоторых программ, ссылающихся на устройства CD/DVD. Определенную путаницу в именование устройств может внести также подключение к ВМ наряду с физическим CD/DVD-приводом образа диска CD/DVD (о том, как подключить образ диска в качестве внешнего устройства, было рассказано в подразделе «Подключение CD/DVD-приводов» раздела «Создание и настройка виртуальной машины»).

    Отдельною пояснения требует использование в составе ВМ устройств, подключаемых через интерфейс USB.

    Как вы знаете, VMware Workstation поддерживает работу ВМ с двумя портами USB 1.1. Соответственно, в среде ВМ вы можете работать одновременно с двумя устройствами USB (если этот интерфейс поддерживают и гостевая, и хостовая ОС). Если хостовая ОС поддерживает USB 2.0, то вы сможете работать в ВМ с устройством, подключенным по этому интерфейсу, но при условии, что для USB-контроллера используется драйвер Microsoft USB 2.0, а не один из специфических драйверов, поставляемых производителями материнских плат.

    Разработчики VMware Workstation уверяют, что они тестировали ВМ с различными видами устройств (принтерами, накопителями, сканерами, MP3-плеерами, цифровыми камерами и картами памяти). Если на гостевой ОС установлены соответствующие драйверы для этих устройств, то проблем быть не должно. Могут некорректно работать лишь модемы и некоторые устройства, использующие потоковые данные (в частности, микрофоны и веб-камеры).

    Однако и при подключении тех устройств, проблем с которыми быть не должно, от пользователя требуются некоторые дополнительные усилия по их настройке. Речь идет вот о чем. Когда устройство USB впервые подключается к USB-порту при запущенной виртуальной машине VMware, диспетчер устройств хостовой (обратите внимание) ОС выводит сообщение об обнаружении нового устройства VMware USB device. Если вы разрешите, то для этого устройства будет установлен (опять-таки на хостовую ОС) соответствующий драйвер от VMware.

    Возможна ситуация, когда к USB-порту хост-компьютера подключается «лишнее» устройство, то есть когда оба USB-порта виртуальной машины уже заняты. В этом случае на экране появляется окно с предложением отключить одно из ранее подключенных устройств либо игнорировать вновь подключенное устройство, позволив работать с ним хостовой ОС.

    В процессе работы с ВМ вы можете динамически изменять состав устройств USB виртуальной машины, выбирая их из числа устройств, подключенных к хост-компьютеру, Для этого следует в основном окне VMware раскрыть цепочку меню VMRemovable Devices (Съемные диски)►USB Devices (Устройства USB) и выбрать команду, соответствующую нужному устройству.

    Использование разделяемых папок

    Разделяемая, или общая, папка (shared folder) в VMware играет примерно ту же роль, что и в Virtual PC: с ее помощью обеспечивается совместный доступ к некоторому набору данных со стороны хост-компьютера и ВМ.

    Разделяемые папки поддерживаются для гостевых ОС Windows Server 2003, Windows ХР, Windows 2000, Windows NT 4.0 и Linux с версией ядра 2.4 или выше.

    Механизм разделяемых папок становится доступен только после установки на ВМ дополнений VMware Tools.

    В качестве разделяемой можно определить любую папку, расположенную на жестком диске хост-компьютера, а также папку на сетевом диске, доступную из среды хостовой ОС.

    Вы можете создать произвольное число разделяемых папок для ВМ. Каждой из них назначается своя буква диска.

    Чтобы создать разделяемую папку, выполните следующее.

    1. Если требуется, создайте на физическом диске хост-компьютера папку, которой предстоит стать «разделяемой».

    2. Откройте окно настройки ВМ и перейдите на вкладку Options.

    3. В списке параметров выберите категорию Shared Folders (Разделяемые папки), убедитесь, что сброшен флажок Disable Shared Folders (Запретить разделяемые папки), как показано на рис. 3.59, и щелкните на кнопке Add.

    Рис. 3.59. Настройка разделяемой папки


    4. После запуска мастера создания разделяемых папок перейдите во второе его окно и введите в поле Name (Имя) название папки, под которым она будет фигурировать в ВМ, а в поле Host folder (Папка хоста) укажите путь к разделяемой папке хост-компьютера (рис. 3.60).

    Рис. 3.60. Выбор разделяемой папки


    5. В следующем окне мастера (рис. 3.61) задайте параметры использования папки:

     □ чтобы разрешить совместное использование данной папки, установите флажок Enable this share (Разрешить совместное использование);

     □ если необходимо открыть создаваемую папку только для чтения, установите флажок Read-only (Только для чтения);

     □ если необходимо сделать создаваемую папку временной (лишь на время текущего сеанса работы с ВМ), установите флажок Disable after this session (Запретить после этого сеанса).

    Рис. 3.61. Установка параметров использования папки


    Для повышения удобства работы выберите имя общей папки в ВМ, совпадающее с именем соответствующей ей реальной папки на жестком диске. Либо, по крайней мере, сделайте имя этой папки таким, чтобы было понятно, что это на самом деле за папка.

    После того как вы щелкнете на кнопке Готово и мастер завершит работу, сведения о созданной разделяемой папке появятся в таблице Shared Folders в окне настройки ВМ (см. рис. 3.59).

    С точки зрения гостевой ОС, разделяемая папка выглядит как общая сетевая папка. Поэтому, чтобы добраться до ее содержимого, необходимо в папке Сетевое окружение открыть категорию Вся сеть, а в ней — папку VMware Shared Folders (рис. 3.62).

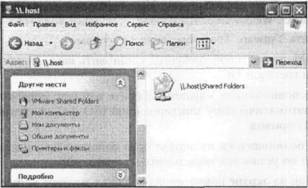

    Рис. 3.62. Для гостевой ОС разделяемая папка выглядит как общая сетевая папка


    Чтобы ускорить процесс доступа к общей папке, можно просто в любом окне проводника Windows ввести в адресной строке маршрут \\.host\SharedFolders\имя папки.

    Чтобы отказаться от использования конкретной разделяемой папки, необходимо выполнить следующую процедуру.

    1. Откройте окно настройки ВМ, перейдите на вкладку Options и в списке параметров выберите категорию Shared Folders (см. рис. 3.59).

    2. В списке разделяемых папок выберите ту, которую следует удалить, и щелкните на кнопке Remove (Удалить). При этом реальная папка на физическом диске, исполнявшая роль разделяемой, остается на прежнем месте.

    Установка приложений

    После того как гостевая ОС установлена и все необходимые внешние устройства подключены, можно переходить к установке приложений.

    Установка приложений в среде гостевой ОС ничем не отличается от установки приложений и хостовой ОС того же типа. Поэтому, как и при описании Virtual PC, мы ограничимся знакомством с процедурой установки и настройки пакета VMware Tools.

    Установка пакета VMware Tools обеспечивает реализацию трех весьма полезных функций VMware:

    ■ повышение эффективности работы видеосистемы и мыши в среде ВМ;

    ■ работа с общими папками;

    ■ обмен данными между ВМ и хостовой ОС посредством перетаскивания (drag-and-drop).

    Установка пакета Vmware Tools

    Дистрибутив пакета Vmware Tools реализован в виде образа диска в формате ISO и снабжен функцией автозапуска. По умолчанию файл дистрибутива располагается а корневой папке установки Vmware. Его имя зависит от типа гостевой ОС, для которой он предназначен. Например, для всех ОС семейства Windows он называется Windows.iso. До начала установки убедитесь в его наличии. Чтобы установить Vmware Tools, сделайте следующее.

    1. Запустите ВМ, для которой требуется установить пакет, и дождитесь окончания загрузки гостевой ОС.

    2. В меню VM основного окна Vmware выберите команду Install Vmware Tools. Это приведет к автоматическому монтированию ISO-файла дистрибутива в виртуальный CD-привод.

    3. С помощью появившегося на экране окна ознакомьтесь с дополнительными пояснениями по установке и щелкните на кнопке OK.

    4. После того как на экране появится первое окно мастера установки, щелкните в нем на кнопке Next.

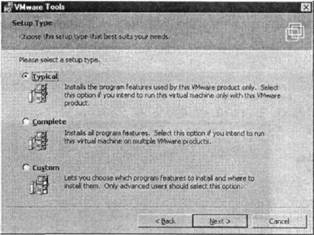

    5. В следующем окне мастера (рис. 3.63) выбирается тип установки: Typical (Обычная), Complete (Полная) или Custom (Выборочная). Чтобы узнать, от каких компонентов вы могли бы отказаться при установке пакета, выберите вариант Custom.

    Рис. 3.63. Выбор типа установки пакета расширений

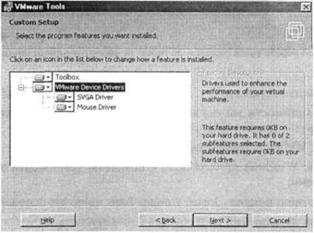

    6. В окне выбора устанавливаемых компонентов (рис. 3.64) вы можете отказаться от установки любого из трех основных компонентов пакета:

     □ запретив установку компонента Toolbox (Инструменты), вы лишитесь возможности работать с общими папками и перетаскивать файлы и папки в хостовой ОС в гостевую и обратно;

     □ запретив установку компонента SVGA Driver (Драйвер SVGA), относящегося к категории VMware Device Drivers (Драйверы устройств Vmware), вы лишитесь возможности улучшить работу видеосистемы;

     □ запретив установку компонента Mouse Driver (Драйвер мыши), относящегося к категории VMware Device Drivers (Драйверы устройств Vmware), вы лишитесь возможности улучшить работу мыши.

    Так что, как говорится, выбор за вами.

    7. Определившись с компонентами и каталогом для установки, перейдите к следующему окну и щелкните на кнопке Install (Установить). В этом окне вы также можете изменить каталог установки пакета расширений, воспользовавшись кнопкой Change (Изменить).

    Рис. 3.64. Выбор устанавливаемых компонентов


    При выборе каталога установки не забывайте,что установка всех приложений гостевой ОС, в том числе пакета расширений, производится на виртуальный жесткий диск.

    После завершения процесса установки потребуется перезагрузка гостевой ОС, чтобы внесенные и конфигурацию изменения вступили в силу. При перезагрузке гостевая ОС, возможно, не сумеет самостоятельно распознать образ диска дистрибутива, и на экране «монитора» ВМ появится соответствующее сообщение (рис. 3.65).

    Рис. 3.65. При перезагрузке гостевая ОС может не распознать образ диска дистрибутива


    Чтобы продолжить перезагрузку, достаточно нажать клавишу Esc. В случае необходимости вы сможете впоследствии удалять пакет расширений, как и любое другое приложение гостевой ОС. Удалить пакет VMware Tools можно двумя способами:

    ■ как обычное Windows-приложение, с помощью компонента Установка и удаление программ;

    ■ выбрав повторно команду Install Vmware Tools меню VM основного окна ВМ.

    После удаления дополнений потребуется перезапустить гостевую ОС.

    Программа установки VMware Tools позволяет, помимо всего прочего, изменять состав установленных компонентов пакета, а также восстанавливать поврежденные программные файлы пакета.

    Работа с пакетом расширений

    Перечисленные ранее полезные функции пакета расширений включаются автоматически после его установки. Однако пользователь имеет возможность влиять на их работу, а также задействовать некоторые дополнительные возможности пакета.

    Для настройки пакета используется диалоговое окно, разделенное на шесть вкладок (рис. 3.66). Чтобы его открыть, необходимо отыскать в области уведомлений панели задач значок VMware Tools (он появляется там по завершении установки), щелкнуть на нем правой кнопкой мыши и выбрать в контекстном меню команду Open VMware Tools (Открыть VMware Tools).

    Рис. 3.66. Окно настройки VMware Tools


    Вкладка Options (Параметры) позволяет изменять значения двух параметров работы Vmware:

    ■ установленный флажок Time synchronization between the virtual machine and the host operating system (Синхронизация времени виртуальной машины и хостовой ОС) разрешает монитору VMware каждую секунду сверять значения таймера ВМ с таймером хостовой ОС (по умолчанию синхронизация отключена);

    ■ флажок Show VMware Tools in the taskbar (Показывать VMware Tools на панели задач) определяет, должен ли находиться значок VMware Tools в области уведомлений панели задач.

    Если значок VMware Tools в области уведомлений панели задач отсутствует, то ярлык для вызова окна настройки VMware Tools следует искать в панели управления, а не в меню Пуск.

    Вкладка Devices (Устройства) содержит список всех устройств со сменными носителями (типа устройств чтения гибких дисков и дисков CD-ROM), доступных виртуальной машине (рис. 3.67).

    Рис. 3.67. Вкладка Devices окна настройки VMware Tools


    С помощью соответствующих флажков вы можете оперативно отключить и вновь подключить любые из этих устройств. Кроме того, вы можете столь же оперативно отключать-подключать аудиокарту ВМ. Необходимость в таком оперативном управлении конфигурацией ВМ обусловлена тем, что внесенные о список устройства не могут (как правило) одновременно использоваться несколькими ВМ или ВМ и хостовой ОС. В случае конфликта между ними проще всего в одной из ВМ временно отключить устройство, вызвавшее конфликт.

    Следующая вкладка, Scripts (Сценарии), содержит перечень предопределенных сценариев, выполняемых VMware Tools при изменении состояния ВМ. В программах VMware GSX Server и VMware ESX Server пользователь имеет право заменять стандартные сценарии собственными. В VMware Workstation 5 такая возможность отсутствует: вы можете либо вообще отключить все сценарии (чего делать не рекомендуется), либо оставить все как есть.

    Вкладка Shared Folders (Общие папки) носит чисто информативный характер, кратко воспроизводя уже известную вам об общих папках информацию.

    Вкладка Shrink (Сжатие) обеспечивает выполнение всех необходимых действий по сжатию виртуальных жестких дисков (рис. 3.68).

    Рис. 3.68. Вкладка Shrink окна настройки VMware Tools


    Общие принципы сжатия дисков в VMware представлены в подразделе «Конфигурирование жестких дисков» раздела «Создание и настройка виртуальной машины», а сейчас речь пойдет о том, как выполнить эту операцию с помощью VMware Tools.

    Еще раз повторим, что операция сжатия предполагает выполнение двух процедур: освобождение места на виртуальном диске и собственно сжатие VMDK-файла, позволяющее высвободить место на жестком диске хост-компьютера. В качестве предварительной подготовки к сжатию необходимо произвести еще два действия:

    ■ обеспечить наличие на жестком диске хост-компьютера свободного пространства, равного как минимум размеру исходного VMDK-файла;

    ■ дефрагментировать сжимаемый виртуальный диск.

    Завершив подготовку, выполните с помощью элементов управления, имеющихся на вкладке Shrink, следующую процедуру;

    1. На вкладке Supported partitions (Поддерживаемые разделы) выберите интересующие вас разделы в перечне разделов виртуального диска, для которых может быть выполнено сжатие. По умолчанию сжатию подвергаются все разделы виртуального диска, и отказываться от этого варианта нецелесообразно, так как именно в этом случае эффект будет максимальным.

    2. Если какие-то из интересующих вас разделов отсутствуют в перечне, перейдите на вкладку Unsupported partitions (Неподдерживаемые разделы), чтобы узнать возможную причину их отсутствия. В число неподдерживаемых входят, в частности, разделы на удаленных (сетевых) дисках, разделы на сменных носителях и разделы, закрытые для записи (рис. 3.69).

    Рис. 3.69. Перечень разделов, непригодных для сжатия


    3. На вкладке Supported partitions щелкните на кнопке Prepare to Shrink (Подготовить к сжатию), чтобы начать первый этап сжатия. По завершении первого этапа (его ход отображается с помощью индикатора) на экране появится окно с предложением подтвердить либо отменить сжатие.

    4. Щелкните на кнопке Yes (Да), чтобы разрешить VMware Tools выполнить второй этап сжатия. После этого ВМ будет переведена в режим паузы до тех пор, пока процедура не завершится или пока у вас не иссякнет терпение, поскольку для больших по объему дисков она может оказаться весьма продолжительной. Тем не менее прерывать ее не рекомендуется во избежание повреждения виртуального диска.

    Чтобы получить более подробные сведения об использовании пакета расширений, вы можете познакомиться с его справочной системой. Обратите внимание, что файл справки (в формате CHM), как и другие программные компоненты пакета, размещается на виртуальном диске гостевой ОС. Если вы захотите почитать справку, не запуская ВМ, вам потребуется предварительно перенести СНМ-файл на реальный жесткий диск. О том, как реализован в VMware обмен данными между гостевой и хостовой ОС, рассказано в следующем подразделе.

    Обмен данными между гостевой и хостовой ОС

    По умолчанию любая вновь созданная ВМ способна обмениваться данными с хостовой ОС через буфер обмена. Правда, в отличие от Virtual PC, передавать в обоих направлениях можно лишь текст. Графические данные «обмену и возврату не подлежат». Кроме того. VMware не умеет передавать через буфер обмена текст, содержащий кириллицу. Зато поддерживается передача текста между непосредственно ВМ (без привлечения хостовой ОС).

    Передача данных посредством буфера обмена выполняется с использованием стандартных средств гостевой и хостовой ОС (команд вырезания, копирования и вставки или соответствующих им комбинаций клавиш).

    После установки пакета VMware Tools к разрешенным средствам обмена добавляется операция перетаскивания (drag-and-drop). Ее можно применять для обмена данными между ВМ и хостовой ОС таким же образом, как при перетаскивании объектов из одного окна в другое в пределах одной ОС. Но и здесь, в отличие от операции перетаскивания, реализованной в Virtual PC, имеется одно ограничение: нельзя перетащить файл или папку с того диска хостовой ОС, который отформатирован под файловую систему, не поддерживаемую гостевой ОС.

    Например, если хостовой ОС является Windows ХР, установленная на разделе с файловой системой NTFS, то вы не сможете перетащить файл или папку с ее рабочего стола в окно ВМ с гостевой ОС Windows 98/ME.

    Чтобы путем перетаскивания можно было обмениваться данными между хостовой ОС и несколькими ВМ одновременно, достаточно разместить рядом окна ВМ, запустив предварительно более одного экземпляра VMware. Таким же образом можно поступить, если требуется перетащить файл или папку из одной ВМ в другую.

    Чтобы можно было перетаскивать объекты (файлы и папки) за пределы ВМ, окно «экрана монитора» ВМ должно быть полностью развернуто. Либо, по крайней мере, должна быть видна та граница окна, через которую вы хотите перетащить объект. Например, если в окне видны только его правая и нижняя границы, то файл можно перетащить только вправо или вниз (рис. 3.70). Настройка параметров обмена выполняется с помощью элементов управления, размещенных в двух разных окнах:

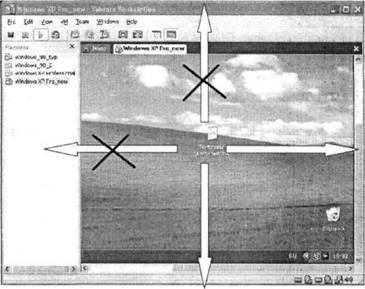

    Рис. 3.70. Перетащить объект можно только через видимую границу окна


    ■ сбросив/установив флажок Enable copy and paste to and from virtual machine (Разрешить копирование и вставку в эту виртуальную машину и обратно) на вкладке Input (Ввод) окна настройки VMware (рис. 3.71), вы можете запретить/разрешить обмен данными с помощью буфера обмена для всех ВМ;

    Рис. 3.71. Вкладка Input окна настройки VMware


    ■ сбросив/установив флажок Disable drag and drop to and from this virtual machine (Запретить перетаскивание в эту виртуальную машину и обратно) на вкладке Options в категории Guest Isolation (Изоляция гостевой ОС) окна настройки конкретной ВМ (рис. 3.72), вы можете для данной ВМ запретить/разрешить обмен данными путем перетаскивания.

    Рис. 3.72. Вкладка Options окна настройки ВМ

    Сетевые возможности виртуальных машин VMware Workstation

    Как вы знаете, в VMware Workstation каждая вновь созданная виртуальная машина с типовой конфигурацией сразу готова для работы в сети. При этом VMware Workstation предоставляет пользователю очень большие полномочия по настройке параметров сетевого окружения ВМ.

    Варианты включения виртуальных машин в сеть

    VMware Workstation 5 поддерживает несколько вариантов конфигурирования ВМ для включения в состав вычислительной сети:

    ■ Bridged Networking (Сетевой мост) — виртуальная машина конфигурируется с параметрами по умолчанию и при этом может быть идентифицирована в локальной сети как самостоятельный компьютер (если хост-компьютер подключен к какой-либо реальной Ethernet-сети, то выбор данного типа сетевого соединения обеспечивает наиболее простой способ подключения ВМ к той же сети);

    ■ Network Address Translation (Трансляция сетевых адресов) — виртуальная машина конфигурируется с параметрами по умолчанию, но при этом она использует общий с хост-компьютером IP- и МАС-адрес, а потому не может быть идентифицирована в сети как самостоятельный компьютер;

    ■ Host Only (Только хост) — виртуальная машина конфигурируется таким образом, что сетевое взаимодействие возможно только с хост-компьютером;

    ■ Team virtual machines (Группа виртуальных машин) — виртуальная машина включается в состав группы виртуальных машин, в пределах которой возможна синхронизация запуска этих машин по времени; дополнительное преимущество объединения машин в группу — возможность включения их в виртуальную частную сеть (Virtual Private Network, VPN).

    Кроме того, пользователь может для каждого из перечисленных базовых вариантов скорректировать заданные но умолчанию параметры, чтобы получить собственный вариант сетевой конфигурации.

    Настройка сетевых параметров для ВМ может быть выполнена двумя способами:

    ■ посредством изменения заданных по умолчанию значений сетевого соединения определенного типа — такие изменения выполняются с помощью специального редактора виртуальной сети (virtual network editor) и применяются ко всем ВМ, использующим данный способ соединения;

    ■ посредством изменения параметров сетевого соединения для конкретной ВМ — такие изменения выполняются с помощью знакомого вам окна настройки ВМ. Доступность того или иного типа сетевого соединения зависит от параметров сетевого адаптера(ов) данной виртуальной машины, настройки гостевой ОС и хостовой ОС, а также от наличия в составе хост-компьютера физического сетевого адаптера.

    Виртуальные сетевые компоненты

    Для формирования сетей с участием виртуальных машин VMware использует виртуальные сетевые компоненты. Некоторые из них устанавливаются непосредственно на хостовую ОС при установке VMware Workstation, другие — на гостевую ОС при создании ВМ, третьи могут выбираться и устанавливаться пользователем на его усмотрение.

    Виртуальные сетевые компоненты перечислены ниже:

    ■ Virtual network adapter (Виртуальный сетевой адаптер) — программный эмулятор сетевой карты типа AMD PCNET PCI, устанавливаемый на гостевую ОС, Каждая ВМ может включать до трех сетевых адаптеров; один адаптер включается в состав ВМ сразу при ее создании, если был разрешен любой из вариантов сетевого подключения.

    ■ Host virtual adapter (Виртуальный адаптер хоста) — виртуальный Ethernet-адаптер, устанавливаемый на хостовую ОС при установке VMware Workstation. В хостовой ОС семейства Windows он опознается в качестве сетевого адаптера как VMware Virtual Ethernet Adapter. Это виртуальное устройство служит для взаимодействия ВМ с хост-компьютером и включается в состав ВМ, когда для нее задается тип сетевого подключения Host Only или Network Address Translation.

    ■ Bridge (Мост) — программно реализованный сетевой мост, который позволяет подключать ВМ к реальной локальной сети (Local Area Network, LAN), используя в качестве «посредника» хост-компьютер. Сетевой мост соединяет виртуальный сетевой адаптер с физическим Ethernet-адаптером хост-компьютера. Мост устанавливается во время установки VMware Workstation и включается в конфигурацию ВМ автоматически, если при ее создании был выбран тип сетевого подключения Bridged Networking. При необходимости в состав ВМ можно включить дополнительные мосты, если требуется обеспечить ее взаимодействие более чем с одним физическим Ethernet-адаптером.

    ■ Virtual switches (Виртуальные коммутаторы) — эти устройства, подобно физическим коммутаторам, обеспечивают соединение между собой различных узлов сети. Всего в виртуальной сети, создаваемой VMware, может присутствовать до 9 виртуальных коммутаторов. К одному коммутатору можно подключить неограниченное число устройств, если в качестве хостовой ОС используется Windows, и до 32 устройств в хостовой ОС Linux. Виртуальные коммутаторы обозначаются символами VMnet0, VMnet1 и т.д., до VMnet8. Некоторые из них имеют фиксированное предназначение: VMnet0 используется при создании стандартного подключения типа Bridged Networking, VMnet1 — при создании стандартного подключения типа Host Only, a VMnet2 — при создании стандартного подключения типа Network Address Translation.

    ■ NAT Device (Устройство преобразования сетевых адресов) — позволяет подключать ВМ к внешней сети (например, к Интернету), когда ВМ невозможно выделить собственный IP-адрес и приходится использовать IP-адрес, назначенный хост-компьютеру. Компонент NAT Device выбирается также в том случае, если требуется обеспечить подключение не к Ethernet-сети, а, например, к сети с архитектурой Token Ring.

    ■ DHCP Server (DHCP-сервер) — программный компонент, обеспечивающий назначение сетевых IP-адресов виртуальным машинам в сети, в которой не используются подключения через мост (то есть для подключений типа Нost Only или Network Address Translation).

    Создание и настройка сети

    Сеть типа Bridged Networking

    Если при создании ВМ был выбран тип сетевого подключения Bridged Networking, то данная ВМ будет готова работать в сети без дополнительной настройки. При этом виртуальный сетевой адаптер получит доступ к физической сетевой карте хост-компьютера (рис. 3.73).

    Рис. 3.73. Схема сетевого подключения ВМ по типу Bridged Networking


    При использовании подключения Bridged Networking данная ВМ должна иметь собственный сетевой идентификатор. Например, если хост-компьютер подключен к сети, работающей по протоколам TCP/IP, то ВМ должен быть назначен собственный IP-адрес. Кроме того, если хост-компьютер сконфигурирован для мультизагрузки, и вы планируете запускать из среды ВМ несколько установленных на нем ОС то для каждой из них потребуется собственный IР-адрес. Способ назначения адресов зависит от правил, установленных в этой сети.

    При использовании подключения Bridged Networking ВМ является полноправным участником соответствующей сети и получает доступ к другим узлам сети (в пределах прав, заданных для хост-компьютера).

    Если при создании ВМ был выбран какой-либо другой тип сетевого подключения или вы вообще отказались от сетевых подключений, то для конфигурирования ВМ под подключение Bridged Networking потребуется настройка виртуального сетевого адаптера.

    В том случае, когда адаптер отсутствует, порядок действий должен быть следующим.

    1. Убедитесь, что ВМ выключена.

    2. Откройте окно настройки ВМ и на вкладке Hardware щелкните на кнопке Add.

    3. После запуска мастера установки оборудования выберите в списке устройств пункт Ethernet Adapter и щелкните на кнопке Далее.

    4. В следующем окне (рис. 3.74) убедитесь, что установлены флажок Connect at power on (Присоединять при включении) и переключатель Bridged: Connected directly to the physical network (Мостовое соединение: прямое подключение к физической сети) — этот вариант должен быть выбран по умолчанию. Затем щелкните на кнопке Готово.

    Рис. 3.74. Выбор типа сетевого подключения ВМ


    После завершения работы мастера в списке устройств ВМ появится сетевой адаптер, а в правой части окна будут представлены те же варианты сетевого подключения, которые предлагал мастер (рис. 3.75).

    Рис. 3.75. Параметры сетевого адаптера


    Благодаря этому вы всегда можете оперативно изменить тип подключения, установив другой переключатель.

    Как уже было сказано, при использовании подключения Bridged Networking ВМ соединяется с хост-компьютером через коммутатор VMnet0. При необходимости вы можете заменить его, а также скорректировать некоторые другие параметры сетевого подключения такого типа.

    Для этого в основном окне VMware нужно открыть меню Edit и выбрать в нем команду Virtual Network setting (Параметры виртуальной сети). Это приведет к запуску редактора виртуальной сети.

    Окно редактора разделено на несколько вкладок. Первая из них — Summary (Общие сведения), показанная на рис. 3.76 вверху, содержит информацию о типах сетевых подключений, доступных для использования в данный момент. Три последующие вкладки позволяют скорректировать некоторые параметры этих подключений. В частности, для подключения Bridged Networking вы можете:

    ■ при наличии в составе хост-компьютера нескольких сетевых адаптеров запретить для некоторых из них подключение к виртуальному мосту — для этого требуется перейти на вкладку Automatic Bridging (Автоматическое подключение к мосту), показанную рис. 3.76 внизу, и с помощью кнопки Add сформировать список Excluded adapters (Исключаемые адаптеры);

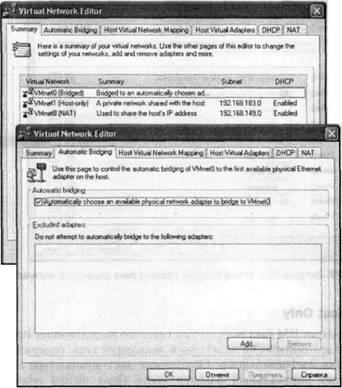

    Рис. 3.76. Окно редактора виртуальной сети


    ■ подключить физический адаптер хост-компьютера вместо коммутатора VMnet0 к какому-либо другому коммутатору — для этого требуется перейти на вкладку Host Virtual Network Mapping (Распределение адаптеров Host Virtual Network) и с помощью раскрывающегося списка, относящегося к выбранному вами коммутатору, сопоставить ему физический адаптер, например можно сопоставить физический адаптер коммутатору VMnet4 (рис. 3.77), однако следует помнить, что такое изменение потребует и повторного подключения к этому же коммутатору тех ВМ, которые должны взаимодействовать с данным физическим адаптером;

    ■ изменить параметры подключения к подсети, в которой зарегистрирован физический адаптер хост-компьютера (IP-адрес и/или маску подсети) — для этого следует на той же вкладке Host Virtual Network Mapping щелкнуть на кнопке со стрелкой, расположенной справа от раскрывающегося списка (см. рис. 3.77), в открывшемся меню выбрать пункт Subnet (Подсеть) и в дополнительном окне ввести требуемые значения.

    Не забывайте, что действие параметров, задаваемых с помощью редактора виртуальной сети, распространяется на все виртуальные машины.

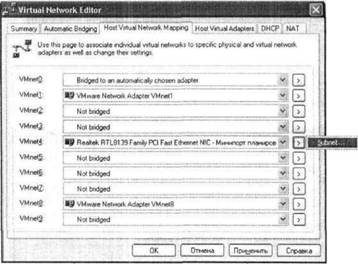

    Рис. 3.77. Вкладка Host Virtual Network Mapping окна редактора виртуальной сети


    Сеть типа Host Only

    Если при создании ВМ был выбран тип сетевого подключения Host Only, то данная RM будет автоматически включена в локальную сеть, содержащую в качестве второго узла хост-компьютер. Соединение хост-компьютера с сетью осуществляется через виртуальный адаптер хоста (host virtual adapter), которой распознается хостовой ОС как сетевая карта, адресация в такой виртуальной сети возлагается на DHCP-сервер, предоставляемый VMware (рис. 3.78).

    По умолчанию для такого сетевого подключения используется коммутатор VMnet1, однако вы можете изменить параметры с помощью редактора виртуальной сети.

    Рис. 3.78. Схема сетевого подключения ВМ по типу Host Only


    Сеть типа NAT

    Если при создании ВМ был выбран тип сетевого подключения NAT, то для данной ВМ будет автоматически создано прямое подключение к хост-компьютеру. Такой тип подключения целесообразно использовать прежде всего в том случае, когда вам требуется получить доступ к сервисам Интернета из среды ВМ.

    Если имеется несколько активных ВМ, использующих сетевое подключение NAT, то для каждой из них будет использован один и тот же IP-адрес хост-компьютера. Трансляцию этого адреса в уникальный адрес ВМ внутри такой сети выполняет виртуальное устройство NAT Device при участии DHCP-сервера, предоставляемого VMware (рис. 3.79).

    Рис. 3.79. Схема сетевого подключения ВМ по типу NAT (на примере двух ВМ)


    Другими словами, устройство NAT Device играет роль DNS-сервера для виртуальных машин.

    Для хост-компьютера при таком соединении используется виртуальный сетевой адаптер, аналогичный применяемому при организации сети типа Host Only.

    Никакой дополнительной настройки хостовой ОС при использовании сетевого подключения NAT выполнять не требуется.

    Гостевую ОС необходимо сконфигурировать таким образом, чтобы разрешить ей выход в Интернет через другой компьютер, подключенный к глобальной сети через модемное соединение либо через локальную сеть.

    Не рекомендуется использовать коммутируемое подключение к Интернету из виртуальной машины, поскольку это может вызвать проблемы с его настройкой. Если хост-компьютер подключается к Интернету через модем, то ВМ будет получать данные, принимаемые из Интернета, непосредственно от хост-компьютера без использования собственного СОМ-порта.

    При желании вы можете изменить некоторые параметры сетевого подключения NAT с помощью редактора виртуальной сети. Эти параметры представлены на вкладке NAT (рис. 3.80).

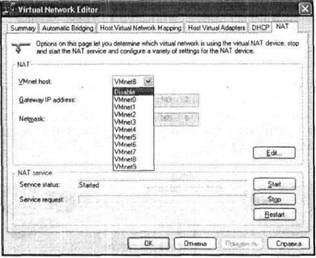

    Рис. 3.80. Вкладка NAT окна редактора виртуальной сети


    Во-первых, вы можете остановить либо вновь запустить устройство NAT Device, которое с точки зрения хостовой ОС является службой NAT service. Для управления состоянием службы предназначены кнопки Start (Пуск), Stop (Стоп) и Restart (Перезапуск), расположенные в нижнем правом углу вкладки.

    Во-вторых, вы можете выбрать виртуальную сеть, «на которую» будет работать устройство NAT Device, выбрав соответствующий виртуальный коммутатор в раскрывающемся списке VMnet host. Если требуется вообще запретить использование устройства NAT Device, выберите в этом списке пункт Disable (Запретить).

    В-третьих, вы можете изменить диапазон IP-адресов, назначаемых виртуальным машинам, и некоторые другие параметры виртуальной подсети, щелкнув на кнопке Edit (Правка) и выполнив соответствующую настройку в дополнительном окне (рис. 3.81).

    Рис. 3.81. Дополнительное окно настройки NAT


    В частности, вы можете изменить IP-адрес устройства NAT Device, задав его в поле Gateway IP address (IP-адрес шлюза). Можно также разрешить использование только пассивного режима работы с FTP-серверами, сбросив флажок Active FTP (Активный FTP).

    Сеть типа Team virtual machines

    Сеть типа Team virtual machines — это сеть, в которой все ВМ начинают работу синхронно. Операция запуска, инициированная пользователем через окно настройки VMware, выполняется всеми машинами группы в определенном порядке, заданном пользователем при конфигурировании группы. Сеть такого типа может быть полезна при тестировании распределенных приложений, при демонстрации работы программ, а также при их развертывании. При использовании подключения Team virtual machines входящие в группу ВМ могут иметь любой тип сетевого подключения. Однако дополнительно вы можете сформировать из группы ВМ виртуальную частную сеть — изолированный сегмент локальной сети, не имеющий выхода ни в какую внешнюю сеть, что обеспечивает повышенную безопасность работы.

    Для создания и настройки сети типа Team virtual machines имеется специальный мастер. Чтобы его запустить, необходимо в основном окне VMware перейти на вкладку Home и щелкнуть на ссылке New Team (Создать группу). В первом «рабочем» окне мастера вам будет предложено указать имя создаваемой группы машин и расположение конфигурационного файла группы (такой файл имеет расширение vmtm).

    В следующем окне мастера вы должны будете указать, нужно ли включить в группу виртуальные машины сразу или отложить эту процедуру на потом (рис. 3.82).

    Рис. 3.82. Возможно создание «пустой» группы (без машин)


    Если установлен переключатель Yes (Да), то на следующем шаге необходимо указать включаемые в группу ВМ. Добавление выполняется с помощью меню кнопки Add, расположенной в нижней части окна мастера (рис. 3.83). Доступны три категории ВМ:

    ■ уже существующие на момент формирования группы (команда Existing Virtual Machine) — данный вариант чреват тем, что ВМ, включенная в группу, может оказаться более недоступной вне группы;

    ■ созданные непосредственно в процессе формирования группы (команда New Virtual Machine);

    ■ клонированные машины (команда New Clone of Virtual Machine) — данный вариант особенно удобен в том случае, когда требуется сформировать некий «учебный класс», состоящий из однотипных машин.

    При выборе второго и третьего варианта произойдет запуск соответствующего мастера (они оба вам уже знакомы). По завершении работы мастера в список будет автоматически добавлена вновь созданная либо клонированная ВМ.

    Рис. 3.83. Варианты формирования группы


    В следующем окне мастера требуется указать, нужно ли включать в состав группы сегмент LAN, обеспечивающий, как вы знаете, формирование изолированной защищенной сети. Если сегмент добавлять не нужно, работа мастера на этом будет завершена, а в окне VMware появится новая вкладка с именем созданной группы ВМ (рис. 3.84).

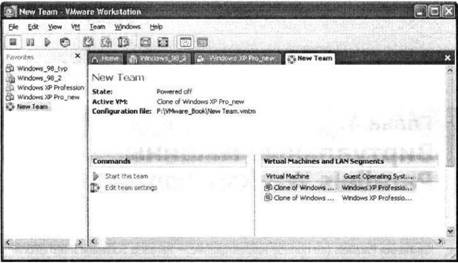

    Рис. 3.84. Для сформированной группы создается отдельная вкладка


    В дальнейшем вы сможете скорректировать параметры группы, щелкнув на этой вкладке на ссылке Edit team settings (Изменить параметры группы).

    Для вновь созданной группы наиболее важными параметрами являются очередность запуска машин в группе и интервал между запусками двух ВМ. Изменение этих параметров выполняется с помощью элементов управления на вкладке Virtual Machines (Виртуальные машины), показанной на рис. 3.85.

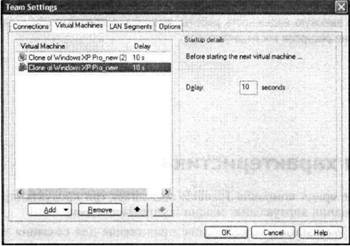

    Рис. 3.85. Параметры запуска машин в группе


    В каком именно порядке и с каким интервалом следует запускать машины в группе, зависит от целей создания группы и от роли каждой машины в ней.

    При работе с группой из двух или более машин обязательно следует позаботиться о наличии достаточных вычислительных ресурсов хост-компьютера.










    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Наверх
