Тайвань

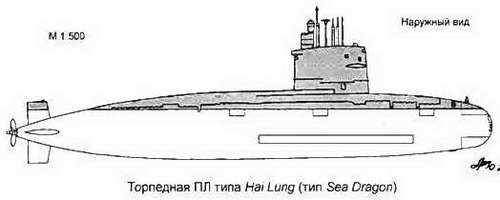

Торпедно-ракетные ПЛ типа Hai Lung (тип Sea Dragon)

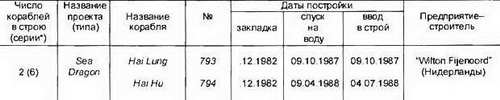

* Предполагавшееся

Основные ТТХ

Водоизмещение, т:

- надводное…2376

- подводное…2660

Длина наибольшая, м…66,9

Ширина корпуса наибольшая, м…8.4

Осадка средняя, м…6,0

Запас плавучести, %…12

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусный)

Глубина погружения оперативная, м…240

Автономность, сут…ок. 60

Экипаж, чел…67 (8 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ, кВт…3 х 922

- число х мощность (тип)

дизелей в составе ДГ л.с…3x1350 ("Brons Stork

Werkspoor 120 RUB 215" -число, тип и мощность ГЭД,…1 х5100 ("Holec")

- число гребных валов…1

- число групп АБ х число

элементов в группе…2 х 196

Запас топлива, т…310

Скорость полного хода, уз:

- надводная…11

- подводная…20

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП…10000 (9)

Вооружение

Ракетно-торпедное:

- число х калибр ТА, мм…6x533

- боезапас торпед и ракет…20

- тип ракет…ПКР "Hsiung Feng II"

(с подводным стартом)

- тип торпед…AEG SUT (Германия)

Мк 37 Mod 2 (США)

- число мин. принимаемых

взамен торпед…40

Радиоэлектронное:

- тип АСБУ…SINBAD-8*

- тип ГАК…H.S.A. SIASS-Z, включающий

носовую антенну активного и пассивного трактов ГАС, станции ОГС (4 обтекателя в носовой части),ГАС с ГПБА.

- тип РЛС…H.S.A. ZW-06 (навигац.)

- тип СОРС…Elbit TIMNEX 4 СН (V)

"Argo AR 700 F"

- тип перископов…СК 24 (поисковый),

СН 74 (атаки) ф. "Pilkington Optronics"

- тип навигационных систем…Инерциальные

системы "Sperry Mk 29 Mod 2", спутниковая система NAVSAT система GPS.

ПЛ были заказаны Тайванем в конце 80-х годов. Предполагалось строительство серии из 6 ед., но из-за противодействия КНР, строительство ограничилось только 2 кораблями.

Проект создан на базе голландских ПЛ типа Zwaardvis. АСБУ SINBAD* - 8 (SINBAD MTFCS) обеспечивает слежение и выдачу ЦУ по 8 целям в т.ч., для стрельбы ПКР Hsiung Feng II тайваньского производства.

* SINBAD - Submarine integrated Battle and Data System

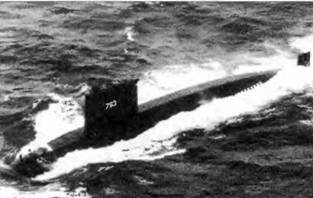

Торпедно-ракетная ПЛ Hai Lung
