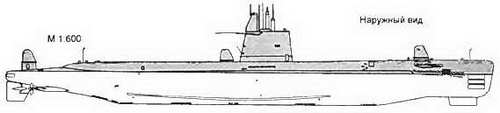

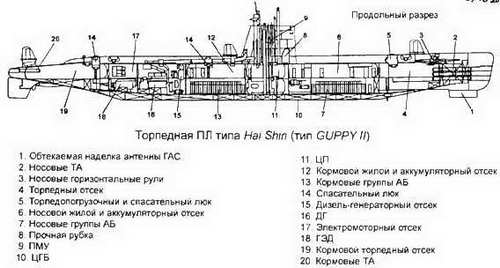

Торпедные ПЛ типа Hai Shin (тип GUPPY II)


Основные ТТХ

Водоизмещение, т:

- надводное…1870

- подводное…2420

Длина наибольшая, м…,…93,7

Ширина корпуса наибольшая, м…8,3

Осадка средняя, м…5,5

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения оперативная, м…150

Экипаж, чел…75 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число ДГ…3

- число х мощность (тип)

дизелей в составе ДГ, л.с…3x1500

("Fairbank-Morse")

- число х мощность (тип) ГЭД, л.с…2 х 2700 ("Elliot")

- число гребных валов…,…2

- число групп АБ х число

элементов в группе…3 х 126

- тип движителя…ГВ в насадке

Скорость полного хода, уз:

- надводная…18

- подводная…15

Дальность плавания (при скорости, уз.), мили:

- надводная…8000 (12)

Вооружение

Торпедное

- число х калибр носовых ТА, мм…6 х 53

- число х калибр кормовых ТА, мм…2 х 533

- боезапас торпед…24

- тип торпед…AEG SUT (Германия)

- число мин, принимаемых

взамен торпед…40

Радиоэлектронное:

- тип ГАС…ГАС EDO AN/BQR-2B;

ШПС с носовой антенной; ГАС Raytheon/EDO AN/BQS-4C - ГЛС;

"Thomson Sintra DUUG 1В -ГАС пассивного определения дистанции до цели

- тип РЛС…SS-2 (поиск и

навигация), WRL-1/3 (СОРС)

Единственные в мире, оставшиеся американские океанские ДПЛ типа Tench. Прошли модернизацию по программе GUPPY II (программа GUPPY - Great Underwater Propulsion Power была направлена на улучшение ТТХ в подводном положении наряду с улучшением гидродинамики корпуса, установлено устройство РДП, АБ увеличены до 4 группы по 126 элементов, установлены ГЭД повышенной мощности).

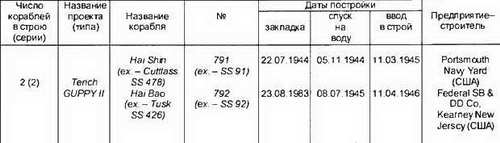

ПЛ Hai Shin была передана ВМС Тайваня в апреле 1973 г., a Hia Вао - в октябре 1973 г.; используются для отработке задач ПЛО.

После 5 лет эксплуатации оперативная глубина погружения существенно была ограничена.

ПЛ остаются в строю из-за сложностей с приобретением новых ПЛ

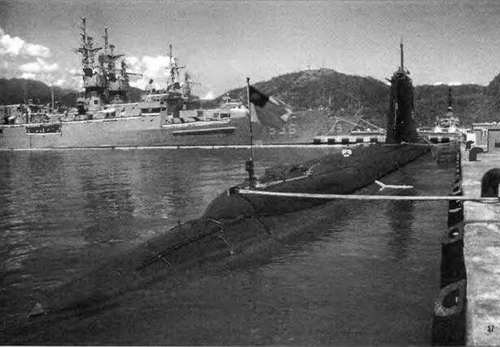

Торпедная ПЛ Hai Bao
