Турция


Торпедные ПЛ типа Atilay (тип 209/1200)


Основные ТТХ

Водоизмещение надводное, т… 1185

Длина наибольшая, м…61,2

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…6,5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел…38 (9 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4x405

- число х мощность (тип)

дизелей в составе ДГ, л.с…4 х 600

(MTU 12V493 TY 60)

- число х мощность ГЭД, л. с…1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

- надводная…11

- подводная…22

Дальность плавания (при скорости, уз.), мили:

- надводная…7500 (8)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- тип торпед…AEG SST4 (ФРГ),

Мк 37 (США)

Радиоэлектронное:

- тип АСБУ…ISUS90-1

- тип ГАК…DBQS-40 FTC в составе ГАС:

DSGS-21DG, FAS 3-1, PRS 3-15, AN5039A1, FMS-52, TAS-3.

- тип системы электронного

противодействия… - TST FL 1800U

- тип РЛС…"Kelvin Hughes"

"Type 1007" (навигац.) и СОРС -тип перископа…"Zero 14"ф. "Zeiss"

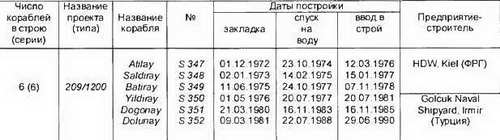

В 1976-1978 гг. для ВМС Турции в ФРГ на верфях HDW были построены три ДПЛ типа 209/1200, головной среди них была ПЛ Atilay. В соответствии с лицензионным договором, заключенным Турцией с Германией, постройка второй серии ДПЛ этого типа осуществлялась на турецких верфях "Golcuk Naval Shipyard" при технической помощи HDW и др. германских фирм в части поставок материалов и комплектующего оборудования

Созданные таким образом шесть ДПЛ типа Atilay по основным ТТХ в целом близки к ДПЛ греческих ВМС типа Poseidon, однако в отличие от последних не имеют в составе вооружения ПКР "Sub Harpoon".

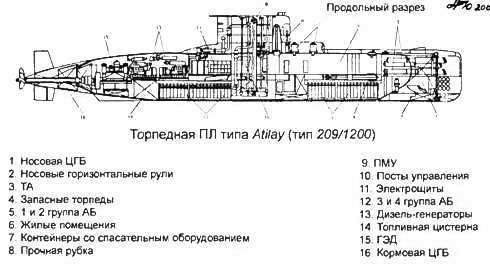

Торпедная ПЛ типа Atilay
