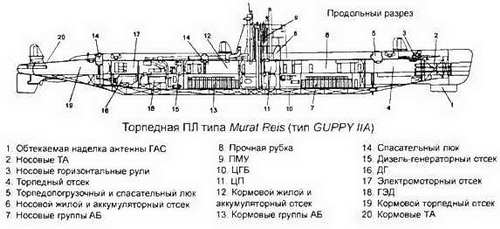

Торпедные ПЛ типа Murat Reis (тип GUPPY IIА)


Основные ТТХ

Водоизмещение, т:

- надводное…,…1848

- подводное…2440

Длина наибольшая, м…93.4

Ширина корпуса наибольшая, м…8,3

Осадка средняя, м…5,0

Запас плавучести, %…32

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения оперативная, м…150

Экипаж чел 85 (9 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число ДГ…3

- число х мощность (тип)

дизелей в составе ДГ л.с… 3 х 2250

("Fairbanks-Morze 38D 8 1/8 х 10")

- число х мощность ГЭД, л. с…2 х 2400

- число гребных валов…2

- число групп АБ х число

элементов в группе…4x126

Запас топлива, т…330

Скорость полного хода, уз:

- надводная…17

- подводная…14

Дальность плавания (при скорости хода, уз), мили:

- надводная…10000 (10)

- подводная…95(5)

Вооружение Торпедное

- число х калибр носовых ТА, мм…6 х 533

- число х калибр кормовых ТА, мм…2x533

- боезапас торпед…24

- тип торпед…МК 23 и Мк 37

- число мин, принимаемых

взамен торпед…40

Радиоэлектронное:

- тип СУО…Мк 106 TFCS

- тип ГАС…ШПС EDO AN/BQR-2B,

ГЛС EDO AN/BGS-4, ШПС Sperry Raytheon AN/ BQG 3 - пассивного определения дистанции -тип РЛС…SS-2A, (поисковая), СОРС

Находившиеся в составе турецких ВМС три торпедные ПЛ это бывшие американские ДПЛ типа Ваlао, военной постройки, прошедшие модернизацию по программе GUPPY НА.

Программа GUPPY включала несколько ступеней и имела целью существенное улучшение ТТХ ДПЛ ВМС

США военной постройки. Так по программе GUPPY IA устанавливались устройства РДП и изменялась конфигурация ограждения рубки По программе GUPPY II число элементов АБ было доведено с 250 до 504, и установлены модернизированные ГЭД (по 2700 л. с.) По программе GUPPY III были установлены новые гидроакустическое и радиотехническое вооружение, установлен ДГ мощностью 1600 л. с, улучшены условия обитаемости экипажа. Длина ПК была увеличена на 4,5 м, а высота ограждения - на 1,5 м, Само ограждение рубки было изготовлено из стеклопластика.

Во время службы в составе ВМС США ПЛ S 336 и S 338 использовались в качестве ПЛ - целей для тренировок сил ПЛО. ПЛ S 340 является единственной из эксплуатируемых в настоящее время ПЛ GUPPY НА со ступенчатым ограждением рубки.

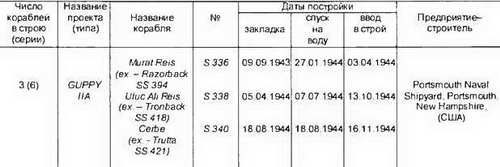

ПЛ S 336 была передана Турции 11.1970 г., и вошла в состав ее ВМФ 17.12.1971 г.; S 338 соответственно -24.08.1973 г. и 01.07.1974 г.: S 340в июне 1972 г. и 24.04.1973 г., a S 346 -15.08.1973 г. и 18.08.1973 г. Всего Турции было передано 7 ПЛ этого типа, но ПЛ S 337 Oruc Reiis, S 345 Prevese и S 335 Burak Reis были исключены из состава флота соответственно в 1987 г. (2 ед.) и 1996 г. (S 335). На оставшихся ПЛ глубина погружения ограничена перископной.
