Франция


Торпедно-ракетные ПЛ типа Agosta


Основные ТТХ

Водоизмещение, т:

- надводное…1490

- подводное…1740

Длина наибольшая, м…67,6

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…5,4

Запас плавучести, %…17

Архитектурно-конструк-

тивный тип…двухкорпусный

Глубина погружения оперативная, м…300

Автономность, сут…45

Экипаж, чел…54 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

злектродвижением

- число х мощность ДГ кВт…2x1250

- число х мощность (тип)

дизелей в составе ДГ л.с…2x1800

("SEMT-Pielstick 16PA4V 185 VG")

- число х мощность

главного ГЭД, л.с…1 Х4600

- число х мощность ЭД, эх, л.с…1 х 32

- число групп АБ х число

элементов в группе…2 х 160

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- в режиме РДП…8500(9)

- подводная…350 (3,5)

Вооружение

Ракетно-торпедное.

- число х калибр ТА, мм…4x533

- боезапас торпед и ракет…20

- тип ракет…ПКР SM-39 "Exocet"

- тип торпед…ECAN F17Р

Mod 2 и ECAN L5 mod. 3

- число мин, принимаемых

взамен торпед…36

Радиоэлектронное:

- тип СУО…DLA2A

- состав ГАС…ШПС "Thomson Sintra"

ГЛС DUUA-2D и DUUA-10; ГАС DUUX 2А (с разнесенными бортовыми антеннами), пассивного определения дистанции ГАС DSUV-62 с ГПБА,

- тип системы электронного

противодействия…ARUD

- тип поисковой РЛС…"Thomson-CSF" DRUA33

- тип перископов…ф. "Sopelem" St5 (атаки),

St 5 М 41 J, Mr41J (поиска)

ПЛ типа Agosta является дальнейшим развитием ДПЛ типа Daphne. Проект был разработан под руководством DCN. (Управление кораблестроении ВМС Франции).

В отличие от ранее построенных ДПЛ типа Daphne ПЛ типа Agosta являются одновальными, имеют только носовые ТА калибра 533 мм, вооружены помимо торпед, ПКР "Exocet" и обладают более высокой скоростью полного подводного хода.

Головная ПЛ Agosta была заложена 10.11.1972 г. и вошла в строй в 1977 г. Вся серия для ВМС Франции насчитывала 4 ед. Кроме того для ВМС Пакистана было построено две ПЛ этого типа (см. АПЛ типа Hashmat ВМС Пакистана). В Испании по французской лицензии и с использованием французского комплектующего оборудования было построено еще четыре ПЛ этого типа (см. ДПЛ типа Galerna ВМС Испании).

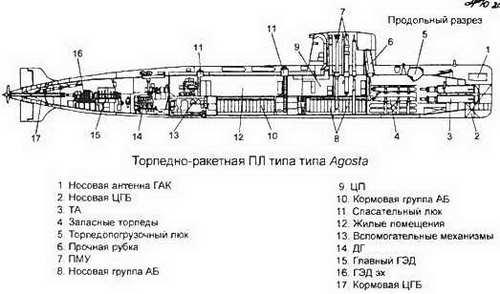

ПЛ типа Agosta имеет двухкорпусную конструкцию. Легкий корпус выполнен в форме тела вращения, а в носовой части - вытянутого овала.

ПЛ прошли модернизацию, законченную в 1987 г. и включавшую установку систем перезарядки ТА и вооружение ПЛ ПКР SM39 "Exocet". На ПЛ S 622 La Praya испытывал ось оборудование для новой АПЛ Barracuda. ПЛ Ouessau предназначена выводу из состава флота в 2000 г. Две другие ПЛ типа Agosta были выведены ранее в 1997 г. и 1998 гг. соответственно.

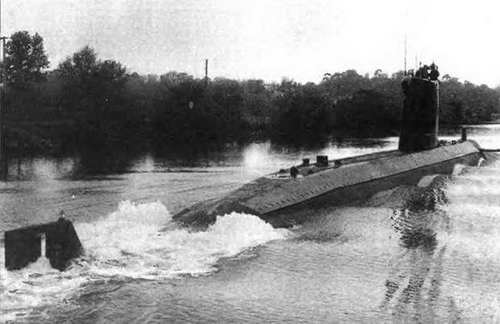

Торпедно-ракетная ПЛ Ouessant

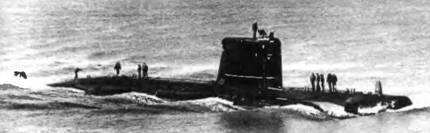

Торпедно-ракетная ПЛ Ouessant
