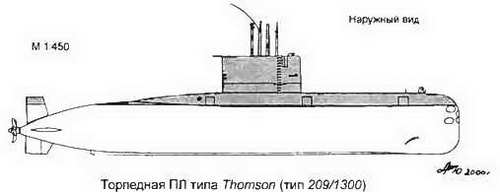

Торпедные ПЛ типа Thomson (тип 209/1300)


Основные ТТХ

Водоизмещение, т:

- надводное…1260

- подводное…1390

Длина наибольшая, м…59,5

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструк-

тивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел…32 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ кВт…4x405

- число х мощность (тип)

дизелей в составе ДГ л.с…4 х 600

(MTU 12V 493 AZ80 GA31L)

- число х мощность ГЭД, л.с… 1 х 4600 -число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

- надводная…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- в режиме РДП… …8200(8)

- подводная…16 (21,5) или 400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм… 8x533

- боезапас торпед…14

- тип торпед…AEG SUT Modl (Германия)

Радиоэлектронное:

- тип ГАС…CSU 3 с трактами

ШП, ЭП, ОГС сигналов, (ф. "STN Atlas Elektronik GmbH").

- тип системы электронного

противодействия…"Thomson CSF DR2000U"

- тип РЛС…"Thomson CSF Calipso"

(навигац.) и СОРС

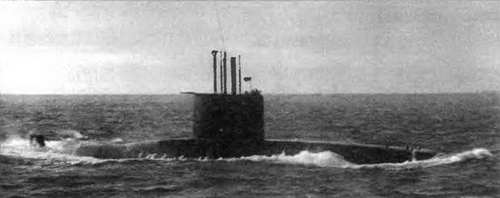

Построенные в Германии для чилийских ВМС две ПЛ типа Thomson относятся к третьей модификации ПЛ типа 209. Подобные ПЛ ранее были поставлены Германией в Венесуэлу и Эквадор. Чилийские ПЛ отличаются по внешнему виду от них более развитой, с плавными образованиями надстройкой и увеличенным по высоте ограждением рубки, что связано с обеспечением мореходности ПЛ. По основным ТТХ указанные выше ДПЛ типа 209/1300, поставляемые Германией в латиноамериканские страны, практически одинаковы. В 1990-1991 гг. на обеих ДПЛ в Talcahuano был проведен ремонт. При этом было частично заменено РЭВ, установлен более совершенный ГАК CSU 90 вместо CSU-3.
