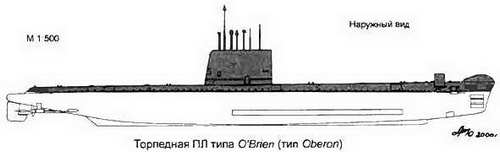

Торпедные ПЛ типа O'Brien (тип Oberon)


Основные ТТХ

Водоизмещение, т:

- надводное…2070

- подводное… 2450

Длина наибольшая м… 90,0

Ширина корпуса наибольшая, м…8,1

Осадка средняя, м…-…5,5

Запас плавучести, %…ок. 18

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения оперативная, м…200

Автономность, сут…56

Экипаж, чел…68

Энергетическая установка:

- тип…ДЭУ

- число х мощность (тип)

дизелей, л. с…2 х 1840 ("Admiralty Standart

Range" 16WS-ASR-1) -число х мощность ГЭД, л.с…2 х 3000

- число групп АБ х число

элементов в группе…2 х 224

- число гребных валов…2

Скорость полного хода, уз:

- надводная…15,0

- подводная…17,5

- в режиме РДП…11,0

Дальность плавания (при скорости хода, уз), мили: -надводная…9000 (12)

- в режиме РДП…11000 (8)

- подводная…ок. 180(4)

Запас топлива, т…250 (в перегрузку

ок. 400)

Вооружение

Торпедное:

- число х калибр носовых ТА, мм…6 х 533

- число х калибр кормовых ТА, мм…2 х 533

- боезапас торпед…22

- тип торпед…SUT, управляемые

по проводам (Германия), Мк 8 прямо-идущие (Великобритания)

- тип УБЗ…op.SISDEF^h)

Радиоэлектронное:

- тип АСБУ…ISUS-90 (Германия)

- тип ГАК…ф. "Atlas Electronik

типа CSU-90*

- тип РЛС…ф. "Kelvin-Hughes"

типа 1006", и СОРС

- тип перископов…СК-24 (поисковый),

СН-74 (атаки) ф. "Pilkington Optronics"

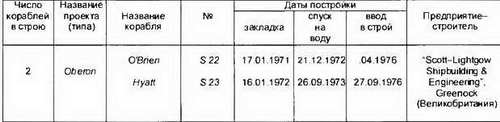

ПЛ строились в Великобритании по заказу ВМС Чили. Их сдача, намеченная на 1975 г, была задержана на год из-за неполадок в электрооборудовании. Должны быть заменены на ПЛ типа Scorpene.

Кормовые (короткие) ТА, предназначенные для самоходных ГПД типа Мк 23, сейчас не используются. Для постановки ГПД используются пусковые установки U.K. Mk 2 (носовые) и Mk Mod 1В (кормовые).

ПЛ намечалось вооружить английскими торпедами "Tigerfish". Более подробно о конструкции ПЛ Oberon (см. ПЛ Otama ВМС Австралии).

* Первоначально был установлен ГАК в составе Туре 2007 (ШПС), Туре 187 (ГЛС), Velox (ОГС) и Туре 719 (ЗПС)
