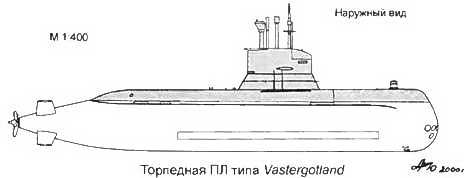

Торпедные ПЛ типа Vastergotland


Основные ТТХ

Водоизмещение, т:

- надводное…1070

- подводное…1143

Длина наибольшая, м…48,50

Ширина корпуса наибольшая, м…6

Осадка средняя, м…5,6

Запас плавучести, %…ок. 7

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…300

Автономность, сут…45

Экипаж, чел…20 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 760

- тип и мощность (тип)

дизелей в составе ДГ л.с…2 х 1080 ("Hedemora Pielstick" V12A/15-UD VA-185)

- число х мощность ГЭД, л. с…1x3600

- число гребных валов…1

- число групп АБ х число

элементов в группе…2 х 84 ("Tudor")

Скорость полного хода, уз:

- надводная…11

- подводная…20

Вооружение Торпедное:

- число х калибр ТА, мм…6 х 533 и 3 х 400

- боезапас (калибр) торпед, мм…12 (533) и 6 (400)

- тип (калибр), торпед, мм…противокорабельные

тип 613(533), противолодочные тип 431 или 451 (400)

- число мин, принимаемых

взамен торпед…12

- число навесных минных

контейнеров х число мин…2 х 24

Радиоэлектронное:

- тип АСБУ… "Ericsson IPS-17TFCS"

(SESUB 900А)

- тип ГАК…"STN - Atlas Electronic"

CSU-83 в составе:

ГАС CSU 3-4 с носовой антенной, ГАС FAS 3-1 (пассивная) с бортовыми антеннами, ГАС "Plessey-Hydra" с ГПБА, станции целеуказания, ОГС, ЗПС и миноискания

- тип РЛС…ф. "Therma" (навигация и

поиск надводных целей) -тип СОРС…ф. "Argo System AR-700-S5"

- тип перископов…ф. "Pilkington Optronics" СК38 -

электрооптический поисковый ф. Barr amp; Stroud (на ПЛ Vastergotland вместо одного перископа на ПМУ установлена опытная телевизионная система обнаружения).

- состав навигационных средств…эхолот,

гидродинамический лаг и гирокомпас МК 29 ф. "Sperry"

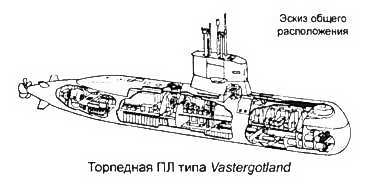

ПЛ предназначены для Балтийского моря и является дальнейшим развитием ПЛ типов Shoormen и Nacken. Имеют однокорпусную конструкцию. В носовой и кормовой оконечностях размещены ЦГБ. ПК собран из 4 секций по модульному принципу. Жилые помещения (6 кают) расположены на верхней палубе носового отсека. Имеется спасательная шлюзовая камера, наружный люк которой оборудован комингс-площадкой для стыковки со спасательным колоколом или подводным спасательным аппаратом. У ПЛ Х-образное кормовое оперение и рубочные носовые горизонтальные рули. Рули не выступают за габариты корпуса и не создают ограничений при швартовке или покладке лодки на грунт. Управление ПЛ автоматическое или ручное с использованием системы SCC-200 ф. SAAB. Работа ЭУ контролируется системой NDS-100.

По сравнению с ПЛ проектов А-12 м А 14, увеличен объем мероприятий по уменьшению уровней физических полей ПЛ, в т.ч. от обнаружения ИК приборами и газоанализаторами.

В ноябре 1999 г. ф. Kockums получила контракт на 75 млн. долл, на модернизацию двух ПЛ типа Vastergotland - Sodermanland и Ostergotland, предусматривающий, в частности, установку вспомогательной воздухонезависимой электроэнергетической установки "Stirling МКЗ".

Эта модификация "Stirling"-генераторов сейчас находится в опытной эксплуатации. От модификации "Stirling МК2", установленной на ПЛ Nacken и на серии ПЛ типа Gotland, "Stirling МКЗ" отличается способностью работать на большей глубине и с более низкими уровнями физических полей. Серийное производство начнется в 2002 г. Модернизированные ПЛ с установкой "Stirling МКЗ" вступят в строй в 2004 г. В 2005 г. ожидается оснащение этих ПЛ КР типа RBS-15 для стрельбы по береговым целям. В этом случае ПЛ будут также оборудованы системой GPS для точного целеуказания. Предусматривается установка не менее четырех ракет на корабль.
