Эквадор

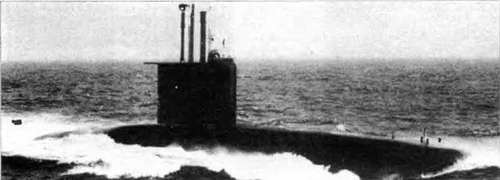

Торпедные ПЛ типа Shyri (тип 209/1300)


Основные ТТХ

Водоизмещение, т:

- надводное…1285

- подводное…1390

Длина наибольшая, м…59,5

Ширина корпуса наибольшая, м…6,3

Осадка средняя, м…5,4

Архитектурно-конструк-

тивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел… 33 (5 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4 х 405

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

- надводная…11

- в режиме РДП…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…6000(8)

- экономическая подводная…400(4)

Вооружение Торпедное:

- число х калибр ТА, мм…8x533 -боезапас торпед…14

- тип торпед… AEG SUT (Германия)

Радиоэлектронное:

- тип АСБУ…"Signaal М8 Mod 24"

- состав ГАС…CSU 3 с трактами ШП,

ЭП, ОГС ф. "STN Atlas Elektronik GmbH"), ГАС DUUX 2 (ф. "Thomson Sintra")

- тип системы электронного

противодействия…"Thomson - CSF DR 2000 U"

- тип РЛС…"Thomson - CSF Calypso"

(навигац.) и СОРС

Находящиеся с 1977-1978 гг. в составе ВМС Эквадора две ДПЛ типа 209/1300 были построены в ФРГ. По наружному виду и основным ТТХ они близки к ДПЛ типа Sabalo ВМС Венесуэлы. В 1983-1984 гг. обе ПЛ находились на ремонте в Германии В настоящее время базируются на Guayaguil.
