Торпедно-ракетные ПЛ типа GAL


Основные ТТХ

Водоизмещение, т:

- надводное…540

- подводное…600

Длина наибольшая, м…48,5

Ширина корпуса наибольшая, м…4,8

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…

Экипаж, чел…30

Энергетическая установка:

- тип…ДЭУ

с полным электродвижением -число х мощность ДГ, кВт…2x405

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 600 (MTU 12V493 Az80)

- число х мощность ГЭД, л. с…1 х 1800

- число гребных валов…1

- число групп АБ х число

элементов в группе…3 х 126

Запас топлива, т…30

Скорость полного хода, уз:

- надводная…11

- подводная…17

Дальность плавания (при скорости хода, уз), мили:

- надводная…3600 (11)

- в режиме РДП…5000(6)

- подводная…200(5)

Вооружение

Ракетно-торпедное:

- число х калибр ТА, мм…8x533

- боезапас ракет и торпед…10

- тип ракет…"Sub-Harpoon" (США)

- тип торпед…NT-37E (США)

Радиоэлектронное:

- тип СУО…TIOS

- состав ГАС…ГАК "STN Atlas Electronic"

CSU-3 (с носовой антенной, CSU 3-2) - ГАС EDO 1110 с бортовой антенной (ШПС), - ОГС "STN Atlas Electronic" IC-80

- тип РЛС…Kelvin-Hughes

1006 (навигация и поиск)

- тип СОРС… "Elbit Timnex 4СН (V) 1"

- тип перископов…ф. "Kollmorgen

тип 901 (атаки), тип 902 (поиска)

- навигационные средства…"Magnavox" SATNAV

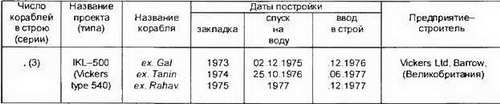

Заказаны в апреле 1972 г. и строились для ВМС Израиля фирмой "Vickers Ltd" (Великобритания) по лицензии ф. IKL (Германия), как 'Vickers Туре 540". Модернизировались в 1994 г., однако, в марте 1996 г. было объявлено, что эти ПЛ будут исключены из состава флота по мере вступления в строй ПЛ типа Dolphin германской постройки. В 1999 г. были проданы Израилем Эквадору. Предполагается, что из трех ПЛ, одна будет использована на запчасти.

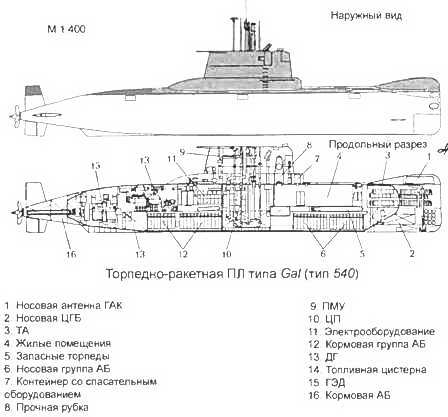

Конструктивно ДПЛ типа GAL представляют собой уменьшенную модификацию ПЛ типа 209. Ранее сообщалось о наличии на этих ПЛ ЗУР самообороны (система SLAM).

В 1987-1988 гг. торпедами NT 37Е были заменены устаревшие Мк 37. В 1994-1995 гг. были модернизированы СУО и системы обнаружения целей, и внедрены дополнительные меры по снижению помех работе ГАС и обесшумливанию.

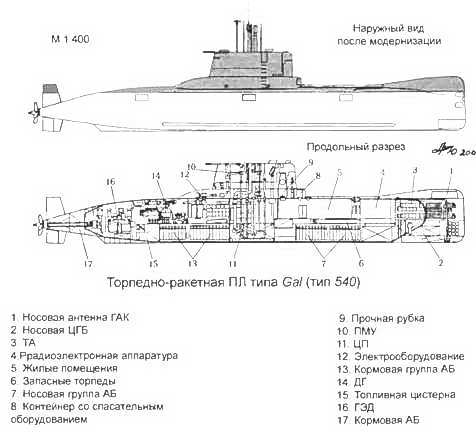

В результате модернизаций ПЛ были удлинены в конце 80-х годов на 3,5 м, (длина ПК составила 32 м).

В 1983 г. было обеспечено использование с этих ПЛ ПКР "Sub-Harpoon" и соответственно модернизирована СУО и система стрельбы из ТА.

ТА обеспечивают торпедную стрельбу самовыходом.
