Япония


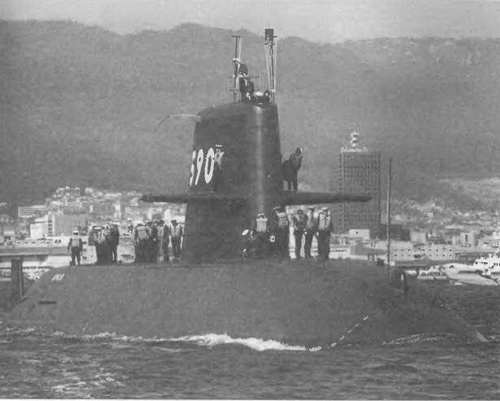

Торпедно-ракетные ПЛ типа Oyashio


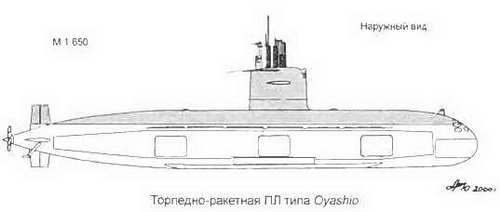

Основные ТТХ

Водоизмещение, т:

- надводное…2700

- подводное…3000

Длина наибольшая, м…81,7

Ширина наибольшая, м…8,9

Осадка средняя, м…7,9

Запас плавучести, %…11

Архитектурно-конструктивный тип…смешанный

(одно-двухкорпусный)

Глубина погружения оперативная, м…350

Автономность, сут…90

Экипаж, чел…69 (10 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1850

- тип х мощность (тип)

дизелей в составе ДГ, л. с…2 х 2380 ("Kawasaki" 12V-25/25)

- число, тип и мощность

(тип) ГЭД, л. с…2 х 3380 ("Fuji", "Toshiba")*

- число гребных валов…1

- число групп АБ х число

элементов в группе…2x240

Скорость полного хода, уз:

- надводная…12

- подводная…20

- в режиме РДП…

Дальность плавания, мили:

- подводная экономическая…450

Вооружение Торпедно-ракетное:

- число х калибр (тип) ТА, мм…6 х 533 (HU-603B)

- боезапас торпед и ракет,…20

- тип ракет… ПКР типа UGM-84

"Sub Harpoon"

- тип торпед… Туре 89

Радиоэлектронное:

- тип АСБУ…AN/ZYO-3

- тип ГАК…"Hughes-Окi" ZQQ в

составе ГАС с носовой антенной.

ГАС с протяженным бортовыми антеннами, широкоапертурной ГАС с разнесенными антеннами, -пассивной ГАС ZQR-1с ГПБА, ГАС ОГС и ЗПС

- тип РЛС…JRC ZPS-6 (навигация

и обнаружение)

- тип РЭБ…ZLA-7.

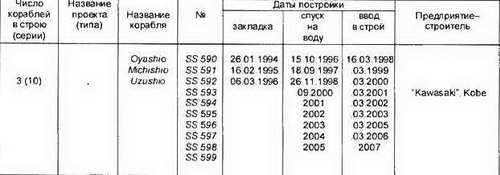

Новейшие ДПЛ японских ВМС.

В отличие от ПЛ трех предыдущих серий, ТА расположены в носу, в 2 ряда. Водоизмещение увеличено на около 250 т. Корпус облицован противогидролокационным покрытием, установлены более мощные главные механизмы.

Начиная с третьего корабля серии (SS 592), ПК изготовлен из стали повышенной прочности.

Стоимость этой ПЛ составляет 534 мл. дол.

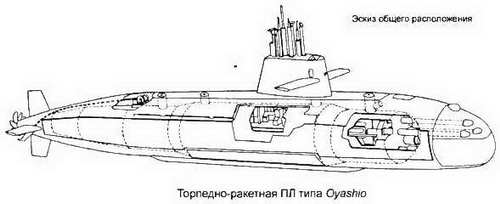

Корпус ПЛ хорошо обтекаемой формы, в центральной части выполнен по однокорпусной схеме, а в носовой и кормовой (место расположения цистерн главного балласта) - по двухкорпусной. ПК рассчитан на максимальную глубину погружения до 500 м. Имеется четыре входных люка. Люк первого отсека совмещен с торпедопогрузочным. При изготовлении корпуса использовались немагнитные стали.

АСБУ AN/ZYO-3 обеспечивает сбор обработку, анализ и отображение в реальном масштабе времени данных об обстановке, управление оружием и техническими средствами.

ГАК AN/ZQQ включает: конформную антенну, работающую в диапазоне средних и низких частот, станцию гидроакустической разведки.

Кроме того, на этих ПЛ на каждом борту установлены по 2 протяженные бортовые антенны - верхняя почти по всей длине ПЛ; широкоапертурная, с разнесенными антеннами по типу американской AN/DQG-5D - нижняя.

Лебедка ГПБА размещена в кормовой части надстройки. Антенна выпускается через специальное

устройство, расположенное между КГР правого борта и вертикальным рулем.

При строительстве ПЛ широко использованы шу-мопоглощающие элементы. Звукопоглощающие наружный покрытия позволяют снизить гидроакустическую заметность. Для снижения собственных шумов, механизмы ДЭУ устанавливаются на демпфирующих амортизаторах, предотвращающих распространение колебаний на корпус. Углы наклона плоскостей обшивки надводной части легкого корпуса и рубки обеспечивают уменьшение эффективной площади рассеяния, Срок службы ПЛ составляет 17 лет.

Гребной винт - 7 лопастной с большой откидкой лопастей.
