Торпедно-ракетные ПЛ типа Yuushio*


* Головная ПЛ серии Yuushio (SS 573) как и SS 574 Mochishio переклассифицированы во вспомогательные учебные ATSS 006 и ATSS 8007 (в августе 1997 г.), Setoshio (ex SS575) в марте 1998 г переклассифицированая в ATSS 8008, одновременно, в 1998 г. ATSS 8006 была исключена из состава флота.

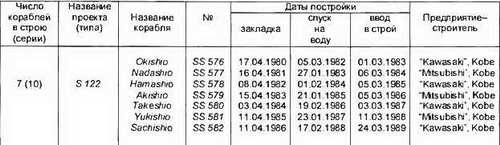

Основные ТТХ

Водоизмещение, т:

- надводное…2200 (SS 574-576) 2300 (SS 577-582)

- подводное…2450 (SS 574-576) 2500 (SS 577-582)

Длина наибольшая, м…76,2

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…7,4

Запас плавучести, %…ок. 11 (ок. 9 SS 577-582)

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…350 (SS 574)/ 390 (SS 576)

Автономность, сут…ок. 60

Экипаж, чел…75 (10 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность

(тип) ДГ кВт…2 х 1420 ("Kawasaki")

- тип х мощность(тип)

дизелей в составе ДГ л. с…2 х 1700 ("Mitsubishi MAN" V67V24 - 30 MATL 12V-25/25)

- число, тип и мощность ГЭД, л. с…2 х 3610 (Fuji")

(установлен тандем)

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

- в режиме РДП…13

Вооружение

Торпедное-ракетное:

- число х калибр ТА, мм…6 х 533 (HU-603)

- боезапас торпед и ракет…20

- тип ракет…ПКР типа UGM-84

"Sub Harpoon" (на SS 576-582)

- тип торпед…Туре 89, Туре 80, Туре 72

Радиоэлектронное:

- тип СБУ…ZYQ-1 с дисплеями типа S-95

- тип ГАК…"Hughes-Oki"ZQQ-5B.

ГПБА ZQR-1 (аналог американской AN/BQR-15)

- тип РЛС…JRC ZPS-6

(навигация и обнаружение) -тип СОРС…ZLA-6

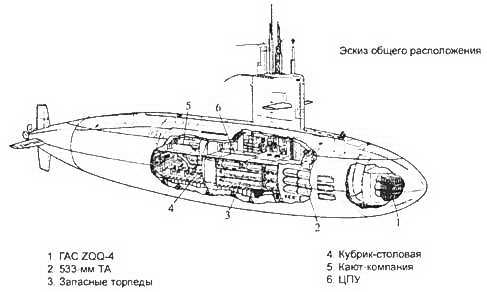

ПЛ типа Yuushio являются развитием ПЛ типа Uzushio (водоизмещение 2150/2460 т, Нопер = 210 м, вошли в строй в 1970-1977 гг.). ПЛ типа Uzushio были построены на основе проекта американских ДПЛ типа Barbel (2120/2640 т, запас плавучести 24,5%; 14/19 уз; Нолвр =210 м). Однако ПЛ типа Uzushio в ряде основных проектных решений существенно отличались от прототипа. Это были двухкорпусные ПЛ. ПК был изготовлен из стали NS-63 (японского аналога американской стали HY-80). Плоскими переборками ПК был разделен на 5 отсеков. Наружный корпус - т. н. "альбакоровской" формы. Для обеспечения высокой скорости полного подводного хода, два ГЭД мощностью по 3600 л.с. были установлены "тандем" (на исходной ПЛ Barbel был 1 ГЭД мощностью 4820 л. с). В отличие от ПЛ Barbel, на котором 6 ТА были установлены в носу в 2 ряда, на японских ПЛ ТА были установлены в средней части под углом 15° к ДП. Эти конструктивные решения сохранились и на ПЛ последующих серий типов Yuushio и Harushio. По характеристикам. РЭВ японские ПЛ близки к американским. По сравнению с ПЛ 1-ой серии - Uzushio ПЛ типа Yuushio имеют большую глубину погружения, улучшенное РЭВ, меньшую частоту вращения гребного винта. Все ПЛ оборудованы американской системой подачи воздуха на корпус, к лопастям и ступице ГВ - "Masker/Priair". Установлена буксируемая антенна связи в подводном положении.

Несмотря на общие конструктивные решения, серия ПЛ типа Yuushio делится на две под серии (2-ая, начиная с SS 576). ПЛ второй подсерии имеют водоизмещение на 50 т больше и большую глубину погружения за счет использования стали NS-80 с пределом текучести 80 кг/мм2. На всех ПЛ установлен ГАК модернизирован TAKZQQ-5B с ГПБА.

В 1996 г. и 1997 г. ПЛ SS 573 и SS 574 были переклассифицированы в учебные ПЛ ATSS 8006 и ATSS 8007. Начиная с 1998 финансового года, ПЛ выводятся по одной из состава флота.

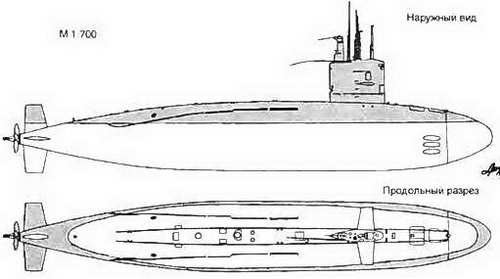

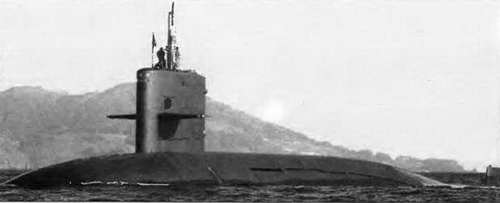

Торпедно-ракетная ПЛ типа Yuushio

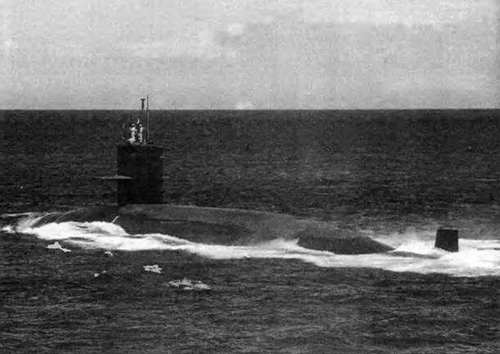

Торпедно-ракетная ПЛ типа Yuushio
