Тяжелый РПКСН проекта 941*

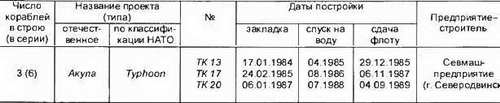

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000".

Основные ТТХ*

Водоизмещение, т:

- надводное…23200

- полное подводное…48000

Длина наибольшая, м…172,0

Ширина корпуса наибольшая, м…23,3

Осадка средняя, м…11,0

Архитектурно-конструктивный тип…двухкорпусная, с

несколькими ПК

Глубина погружения, м…400

Автономность, сут…120

Экипаж, чел…160

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…2 BBP в 2-х ПК

- тепловая мощность, мВт…2х 190

- ПТУ:

- тип…блочная, ГТЗА в

2-х ПК

- число х мощность ГТЗА, л.с…2 х 50000

- число х мощность АТГ, кВт…4 х 3200

- число гребных валов…2

- тип движителей…малошумные ГВ

в насадках

- число х мощность ДГ, кВт…2 х 800

- число х мощность РСД, кВт…2 х 750 (выдвижные,

поворотные колонки), 2 х 190 (ГЭД на линии вала)

Скорость полного хода, уз:

- надводная…12

- подводная…25

Вооружение Ракетное:

- тип ракетного комплекса…Д-19

- тип БР…РСМ-52

- боекомплект БР…20

- вид старта…подводный, из РШ вне ПК

Торпедное:

- число х калибр ТА, мм…4 х 650 и 2 х 533

- боезапас торпед и ПЛУР…22

Радиоэлектронное (состав):…БИУС, НК, ГАК

с пассивными и активными трактами, РЛС обнаружения надводных целей, KCP с системой спутниковой связи и радионавигации

РПКСН III поколения проекта 941, созданный на основе нового вооружения, механизмов и оборудования, имеет нетрадиционный для подводных ракетоносцев архитектурно-конструктивный облик. У корабля два параллельно расположенных ПК и несколько прочных модулей, связанных единым наружным корпусом.

РПКСН вооружен 20 твердотопливными БР с РГЧ большой мощности, находящимися в забортных РШ, расположенных между ПК перед ограждением ПМУ. Торпедное вооружение находится в прочном модуле, расположенном в нос от РШ, а в корму от них также в прочном модуле находиться ЦП и аппаратура РЭВ. Модули расположены выше ПК. В обоих ПК размещены: АЭУ, приборы управления оружием, жилые, служебные и санитарно-бытовые помещения экипажа. ПК между собой и с прочными модулями соединены прочными переходами. ПК и модули разделены прочными поперечными переборками на 19 отсеков.

Необычная для ПЛ конструкция подводного ракетоносца обусловлена необходимостью размещения на ПЛ увеличенного боекомплекта крупногабаритных, с большой массой БР и их РШ, а также необходимостью выполнения ограничений по главным размерениям корабля по условиям постройки, эксплуатации и ремонта.

В результате у РПКСН проекта 941 получено самое большое среди отечественных и иностранных АПЛ надводное и подводное водоизмещение и ширина корпуса. Вместе с тем принятая архитектурно-конструктивная схема обеспечивает ракетоносцу повышенную живучесть за счет размещения АЭУ в двух разных ПК и улучшает его взрывопожарозащищенность. Забортное расположение РШ повышает модернизационные возможности РПКСН.

Ракетоносцу обеспечена возможность использования в различных районах Мирового океана в т..ч. арктических для чего предусмотрены ледовые подкрепления корпуса и ограждения ПМУ, ГВ установлены в насадках. Корабль оборудован специальной аппаратурой, имеются РСД двух видов: ГЭД на линии и выдвижные, поворотно-рулевые колонки.

Для выполнения РПКСН длительных автономных походов экипажу созданы хорошие условия обитаемости (комфортабельные каюты, профилакторий со спортивным залом, блоком водных процедур и пр.)

В настоящее время из шести построенных ракетоносцев проекта 941 в строю находится три корабля.

* По данным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота. 1996-1997". М, АОЗТ "Военный парад", 1996

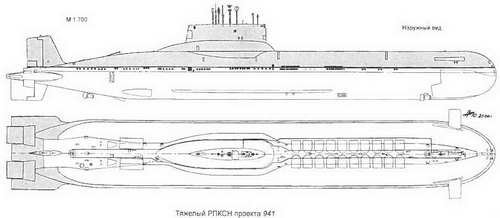

Тяжелый РПКСН проекта 941
