США


ПЛАРБ типа Ohio*

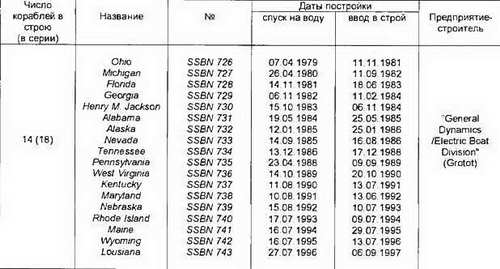

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000".

Основные ТТХ

Водоизмещение, т:

- надводное…«…16600

- подводное…18750

Длина наибольшая, м…170,7

Ширина корпуса наибольшая, м…12,8

Осадка средняя, м…11,1

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…более 300

Экипаж, чел…155

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…1 BBP S8G

- ПТУ:

- тип…ГТЗА с двумя турбинами

- число х мощность ГТЗА, л.с…1 х 60000

- число гребных валов…1

- тип движителя…малошумный ГВ

- число х мощность

вспомогательного ГЭД, л.с…1 х325

(на линии вала)

Скорость полного подводного хода, уз…24*

Вооружение Ракетное:

- тип БР…"Trident I" (С-4) (SSBN 726-733)

"Trident II" (D-5) (SSBN 734-743)

- боекомплект БР…-…24

- вид старта…подводный, из РШ в ПК

Торпедное

- число х калибр ТА, мм…4x533

- боезапас торпед и ПЛУР…

- тип торпед… Мк48

Радиоэлектронное: -тип систем управления

и контроля оружия…CCS Мк 2 mod 3,

Мк 118, Мк 98

- тип ГАК…AN/BQQ-6

- тип РЛК…BPS-15A и BPS-16

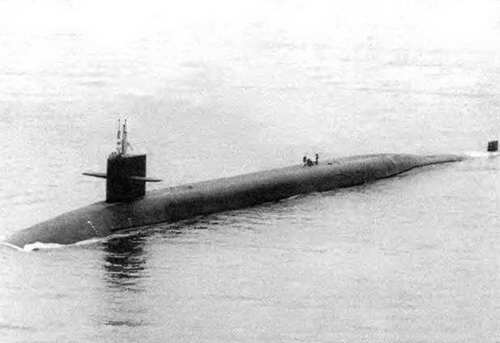

Основу МСЯС США в настоящее время составляют ПЛАРБ типа Ohio, вошедшие в строй в период 1981-1997 гг. и заменившие в составе американских ВМС подводные ракетоносцы типа Benjamin Franklin 1964-1967 гг. постройки**.

Главное оружие ПЛАРБ типа Ohio - 24 твердотопливные БР типа "Trident", каждая из которых имеет РГЧ с восемью БЧ индивидуального наведения. На ПЛ ракеты хранятся в РШ, размещенных в два ряда, в ПК корабля. Старт ракет осуществляется из пусковых установок, находящихся в РШ с помощью пороховых генераторов газа. Первые восемь ПЛАРБ первой подсе-рии (SSBN 726 - SSBN 733) вооружены БР "Trident I" (С-4) с дальностью стрельбы 7400 км, а последующие ракетоносцы (вторая подсерия) - "Trident II" (D-5) с дальностью стрельбы ок. 10000 км.

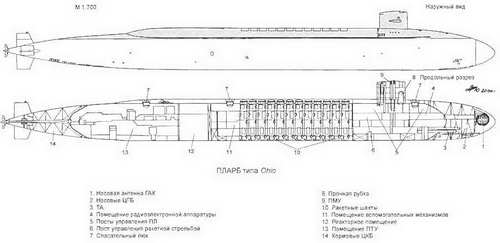

ПЛАРБ типа Ohio существенно отличаются от ранее созданных американских подводных ракетоносцев не только увеличенным в 1,5 раза ракетным боекомплектом и более совершенными типами БР, но и архитектурно-конструктивным обликом и улучшенными основными ТТХ. ПЛАРБ типа Ohio - однокорпусные ПЛ

с ПК цилиндрической формы на значительной части длины корабля. Хорошо обтекаемый наружный корпус имеет форму, характерную для однокорпусных одно-вальных ПЛ с значительной по длине цилиндрической вставкой и небольшим по высоте ракетным банкетом. Ограждение ПМУ и рубки расположено в носовой части корпуса корабля. На нем находится носовые горизонтальные рули. Крестообразное кормовое оперение имеет вертикальные рули без вертикальных стабилизаторов (характерное для американских АПЛ). ЦГБ расположены в оконечностях ПЛ. Прочными поперечными переборками ПК разделен на три зоны-отсека. В носовом отсеке размещены: торпедное вооружение, посты управления кораблем, оружием и техническими средствами, жилые, служебные и са-нитарно - бытовые помещения. В средней части ПЛ находятся РШ и вспомогательные механизмы. Кормовую часть ПЛ занимает АЭУ. В ней переборками выделено реакторное помещение.

ПЛАРБ типа Ohio были спроектированы еще в 70-х годах, а первые корабли вступили в строй в начале 80-х годов, но они и в настоящее время являются наиболее малошумными АПЛ американских ВМС. Это качество ракетоносцев обеспечивается однокорпусной конструкцией АПЛ с большим диаметром ПК, позволяющим разместить ППУ с реактором, имеющим естественную циркуляцию теплоносителя первого контура и ГТЗА с низкооборотной линией вала. На малошумных ходах используется электродвижение. Предусмотрен комплекс средств и мероприятий по акустической защите корабля.

В конце 90-х годов США приступили к перевооружению четырех ПЛАРБ типа Ohio первой подсерии РШ для БР "Trident II". Первой перевооружение прошла ПЛАРБ Alaska (SSBN 732), затем оно будет произведено на ракетоносцах Nevada (SSBN 733), Henry М. Jackson (SSBN 730) и Alabama (SSBN 731).

Четыре других ракетоносца этого типа первой подсерии: ПЛАРБ Ohio (SSBN 726), Michigan (SSBN 727), Flohda (SSBN 728) и Georgia (SSBN 729) после вступления в силу договора СНВ-2* США планирует переоборудовать для использования с АПЛ обычных систем оружия, в частности КР "Tomahawk" или зенитных ракет типа "Standart", а также для решения десантных задач.

* По условиям договора СНВ-2 число ПЛАРБ типа Ohio должно быть ограничено 14 ед
