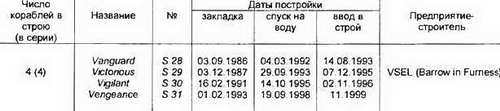

* Сведения в таблице и основные ТТХ приведены по данным "Jane's Fighting Ships 1999-2000".

Основные ТТХ Водоизмещение подводное, т…15900

Длина наибольшая, м…ок.150

Ширина корпуса наибольшая, м…12,8

Осадка средняя, м…12

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…

Экипаж, чел…135

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ

- число и тип ЯР…1 ВВР типа PWR 2

- ПТУ:

- тип…ГТЗА с двумя

турбинами ф. GEC

- число х мощность ГТЗА, л.с…1 х 27500

число х мощность АТГ, кВт…2 х 3000 ф. "WH Allen"

- число гребных валов…1

- тип движителя…"pump Jet"

- число х мощность ДГ, кВт…2x1000

- число РСД…2

Скорость полного подводного хода, уз…25

Вооружение Ракетное:

- тип БР…"Trident II" (D-5)

- боекомплект БР…16

- вид старта…подводный, из РШ в ПК

Торпедное:

- число х калибр ТА, мм…4x533

- боезапас торпед…

- тип торпед…"Spearfish"

Радиоэлектронное:

- тип АСБУ…SMCS ф. "Downty Sema"

- тип системы

управления стрельбой…SAFS 3

- тип ГАК…Туре "2054"

- тип навигационной РЛС…"1007"

В конце 1999 г. в Великобритании должна была войти в строй последняя ПЛАРБ в серии из четырех подводных ракетоносцев II поколения типа Vanguard, которые созданы на замену того же числа английских ПЛАРБ I поколения типа Resolution 1967-1969 гг. постройки (выведены из состава флота в 1992-1996 гг.)* Главным отличием ПЛАРБ типа Vanguard от ракетоносцев типа Resolution являются новые, более совершенные БР "Trident II (D-5) американского производства с дальностью стрельбы до 12000 км вместо БР "Polaris A3". Каждая БР оснащена РГЧ с восемью БГ, изготовленными в Великобритании. Однако, в соответствии с решением правительства, принятым в ноябре 1993 г., суммарное число БГ на одной ПЛАРБ было ограничено 96 ед. Это позволило иметь на ракетоносцах часть БР с неядерными БГ

Для целей самообороны ПЛАРБ оснащена торпедным вооружением в составе четырех носовых ТА калибра 533 мм и двухцелевых телеуправляемых торпед "Spearfish". На ракетоносцах установлено новое РЭВ и предусмотрена более совершенная акустическая защита, включающая облицовку наружного корпуса ПЛ гидроакустическими покрытиями.

Состав одновальной АЗУ, установленной на ПЛАРБ, является традиционным для английских АПЛ (один ВВР английского производства и ГТЗА с двумя турбинами американской фирмы "General Electric"). В качестве движителя применен "pump jet", обеспечивающий, по сравнению с ГВ, малошумные хода в более широком диапазоне скоростей.

На ПЛАРБ предусмотрены резервные источники энергии (два ДГ) и РСД в составе двух выдвижных подруливающих устройств.

Постройка головной ПЛАРБ была завершена в 1992 г и она была передана флоту в 1993 г. после завершения морских испытаний. Первый выход ракетоносца на боевое патрулирование состоялся в начале 1995 г Ему предшествовали испытания ракетного оружия (первый пуск БР был осуществлен 26.05.1994).

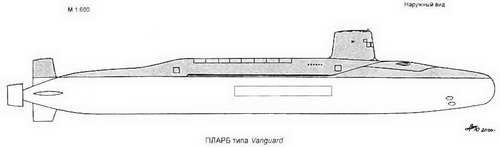

ПЛАРБ типа Vanguard
