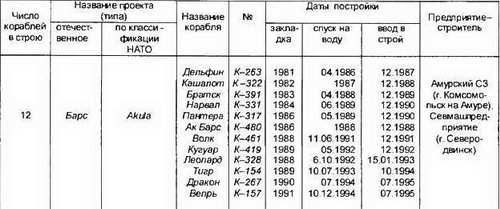

Многоцелевые АПЛ проекта 971*


* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ*

Водоизмещение, т:

- надводное…8140

- полное подводное…12770

Длина наибольшая, м…110,3

Ширина корпуса наибольшая, м…13,6

Осадка средняя, м…9,7

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…600

Автономность, сут…100

Экипаж, чел…73

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ

- число и тип ЯР…1 ВВР

- тепловая мощность, мВт…190

- ПТУ:

- тип…блочная, ГТЗА

- число х мощность ГТЗА, л.с…1 х 50000

- число и тип турбогенераторов…2 АТГ

- число гребных валов…1

- тип движителя…малошумный ГВ

- число х мощность ДГ кВт…2x750

- число х мощность РСД, кВт…2 х 370

Скорость полного хода, уз:

- надводная…10

- подводная…33

Вооружение Торпедно-ракетное.

- число х калибр ТА, мм…4х650и4х533

- тип ракет…КР "Гранат"

- боезапас KR ПЛУР и торпед…28**

Радиоэлектронное (состав):…БИУС, НК, ГАК с

пассивным и активными трактами, РЛК общего назначения, автоматизированный КРС

Первоначально АПЛ проекта 971 рассматривалась как "стальной аналог" титановой АПЛ проекта 945 с тем, чтобы построить достаточно крупную серию многоцелевых АПЛ III поколения (имелось в виду, что число АПЛ с корпусом из титановых сплавов будет ограничено). Однако разработчик проекта 971 - СПМБМ "Малахит", имея большой опыт проектирования в области многоцелевых АПЛ, на базе вооружения, механизмов и оборудования, созданного для АПЛ проекта 945, разработало проект новой многоцелевой АПЛ III поколения, существенно более эффективной, чем ранее созданные многоцелевые АПЛ II поколения. Этому также способствовало увеличенное водоизмещение и больший диаметр ПК, чем у других многоцелевых АПЛ.

АПЛ проекта 971 создавалась в более поздние сроки, чем другие АПЛ III поколения, что позволило оснастить ее новым РЭВ и механизмами. При создании АПЛ были тщательно отработаны обводы наружного корпуса, в большом объеме внедрены средства и мероприятия по защите корабля, в первую очередь по акустической, включающие эффективные амортизирующие и звукоизолирующие крепления фундаментов под главные и вспомогательные механизмы, акустические покрытия и пр.

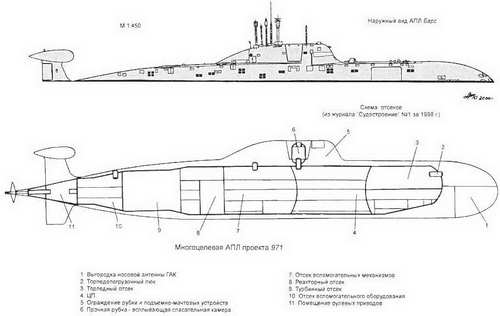

АПЛ проекта 971 - двухкорпусная, семи отсечная ПЛ с традиционным для отечественных АПЛ носовым двухрядным расположением ТА в верхней по высоте носовой оконечности. Под ТА находится выгородка с основной антенной ГАК. Характерный для АПЛ проекта 971, как и для других ПЛ, спроектированных СПМБМ "Малахит", является "лимузинная" форма ограждения рубки, в котором кроме ПМУ и антенн ГАК, имеется ВСК на весь экипаж ПЛ. В верхней части вертикального стабилизатора размещен обтекатель для буксируемой антенны ГАК.

* По данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997". М, АОЗТ "Военный парад" 1996 ** 40 ед. по данным "Jane's Fighting Ships 1999-2000"

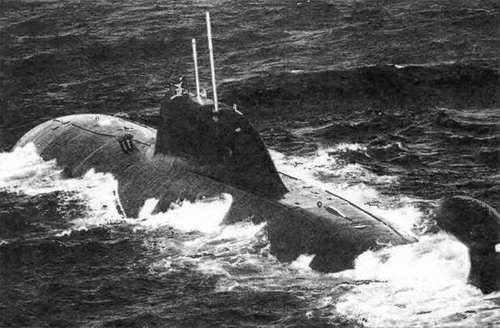

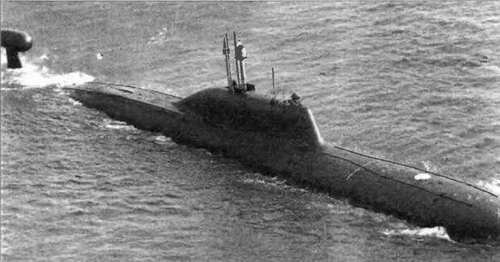

Многоцелевая АПЛ проекта 971
