Многоцелевые АПЛ проектов 671РТМ и 671РТМК*


* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000".

Основные ТТХ*

Водоизмещение, т:

- надводное…4780

- полное подводное…7250

Длина наибольшая, м…106

Ширина корпуса наибольшая, м…10

Осадка средняя, м…8

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…400

Автономность, сут…»…80

Экипаж, чел…100

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…2 ВВР

- тепловая мощность. мВт…2 х 72

- ПТУ:

- тип…ГТЗА

- число х мощность ГТЗА, л.с…1 х31000

- число х мощность АТГ кВт…2 х2000

- число гребных валов…1

- тип движителя…малошумный ГВ

- число х мощность ДГ, кВт…1 х 460

- число х мощность РОД. л.с…2 х 375

Скорость полного хода, уз:

- надводная…10

- подводная…30

Вооружение Торпедно-ракетное:

- число х калибр ТА, мм…2х650и4х533

- тип ракет…КР "Гранат"

(проект 677РТМК)

- боезапас KR ПЛУР торпед…24

Радиоэлектронное (состав):…БИУС, НК, ГАК

с пассивным и активными трактами, РЛС обнаружения надводных целей, автоматизированный КРС с системой космической радиосвязи

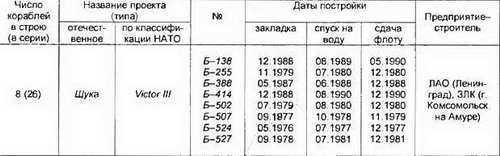

В период 1977-1992 гг. была построена самая крупная серия отечественных многоцелевых АПЛ проекта 671РТМ в составе 26 кораблей.

АПЛ проекта 671РТМ - третья, улучшенная модификация многоцелевых АПЛ II поколения проекта 677. Являясь дальнейшим развитием АПЛ проекта 671РТ*, улучшенные АПЛ укомплектованы новыми образцами оружия двух калибров и усовершенствованным РЭВ, созданным для АПЛ III поколения; улучшена акустическая защита и увеличена автономность новых ПЛ. Внедрение принятых в проекте 671 РТМ проектно-конструкторских решений привело к увеличению водоизмещения и длины АПЛ, однако при этом сохранилась возможность их строительства не только на внешнем судостроительном заводе в г. Комсомольске - на Амуре, но и на внутреннем -ЛАО в Ленинграде.

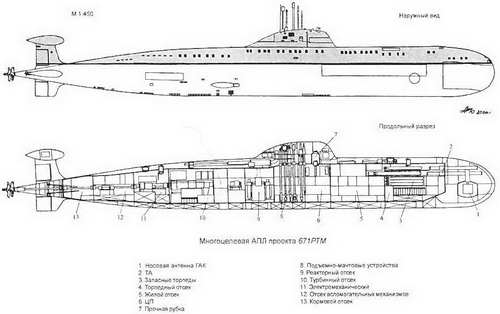

АПЛ проекта 671РТМ имеет характерную для отечественных многоцелевых АПЛ II и III поколений двухкорпусную конструкцию с хорошообтекаемым наружным корпусом одновальных ПЛ и ограждением ПМУ "лимузинной" формы. У АПЛ носовое, двухрядное расположение ТА в верхней по высоте части носовой оконечности корабля, в нижней части которой находится выгородка с основной антенной ГАК. ПК АПЛ разделен прочными поперечными переборками на восемь отсеков, в половине из которых размещена АЭУ и главного механизма. В целом была создана отвечающая современным требованиям многоцелевая АПЛ.

Эффективность АПЛ проекта 671РТМ повысилась, когда они стали оснащаться КР комплекса Гранат", с большой дальностью стрельбы. При этом часть АПЛ достраивалась по проекту 671РТМК, а ранее построенные ПЛ были дооборудованы для использования с них КР

" Поданным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота. 1996-1997". M, АОЗТ "Военный парад", 1996. ** Вторая модификация АПЛ проекта 671. В 1972-1978 гг. на ЛАО (Ленинград) и заводе "Красное Сормово" (г Горький) по проекту 671РТ было построено семь АПЛ

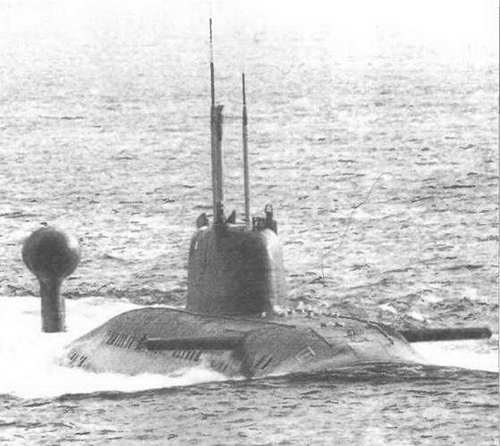

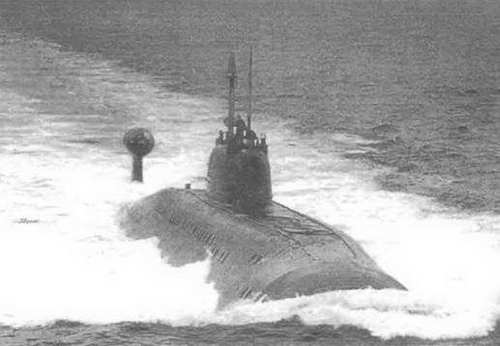

АПЛ проекта 671РТМ
