АПЛ проекта 667АТ* (переоборудованный РПКСН проекта 667А)

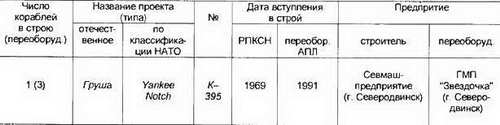

* Сведения в таблице и основные ТТХ приведены поданным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т:

- надводное…8700

- подводное…13800

Длина наибольшая, м…141,7

Ширина корпуса наибольшая, м…12,8

Осадка средняя, м…8,0

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…400

Экипаж, чел…118

Энергетическая установка:

- тип… паротурбинная АЭУ

- ППУ:

- число и тип ЯР…2 ВВР

- тепловая мощность, мВт…155

- ПТУ:

- тип…ГТЗА с эшелонным

расположением

- число х мощность ГТЗА, л.с…2 х 20000

- число и тип турбогенераторов…2 АТГ

- число гребных валов…2

- число х тип РСД…2 ГЭД на линии вала

Скорость полного хода, уз:

- надводная…16

- подводная…26

Вооружение Ракетное:

- тип ракет…КР "Гранат"

- боекомплект КР…24-35*

- расположение КР на ПЛ…в ТА и на

стеллажах в ПК

- вид старта…подводный, из 8 ТА

под углом к ДП

Торпедное:

- число х калибр ТА, мм…6 х 533

- торпедный боезапас…16

Радиоэлектронное…в составе, принятом

на АПЛ II и III поколений

В 1967-1974 гг. в СССР была построена крупная серия (34 корабля) РПКСН проекта 667А, которые по договору ОСВ-1 были выведены из состава МСЯС и затем либо были утилизированы, либо переоборудованы в АПЛ другого назначения. Три ракетоносца К-253, К-395 и К-423 были переоборудованы по проекту 667AT в подводные носители КР "Гранат" (сданы флоту в 1986-1991 гг.).

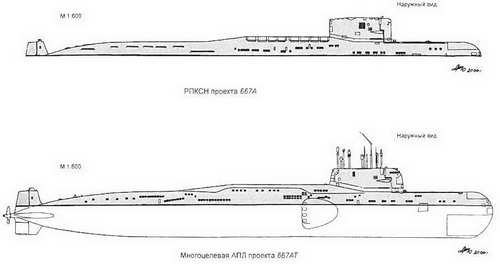

На РПКСН проекта 667А БР были расположены в средней части корабля в двух отсеках ПК общей длиной 22 м. При переоборудовании вместо них были врезаны отсеки с ТА, расположенными под углом к ДП корабля, и с запасными КР и торпедами на стеллажах. В районе выхода ТА из ПК в корпусе АПЛ предусмотрена выемка, выполненная из конических обечаек. Компоновка вооружения механизмов и оборудования в других отсеках ПК в т.ч. в носовом торпед -ном и энергетических отсеках осталась без изменений. На переоборудованной АПЛ было установлено РЭВ, используемое в основном, на АПЛ III поколения. В целом длина врезанных отсеков ПК оказалась большей, чем ракетных отсеков. В результате наибольшая длина и водоизмещение АПЛ, переоборудованной по проекту 667AT, стало большим чем у РПКСН проекта 667А.

В последние годы из трех переоборудованных АПЛ две были выведены из боевого состава флота. В строю оставалась АПЛ К-395

* По разным источникам

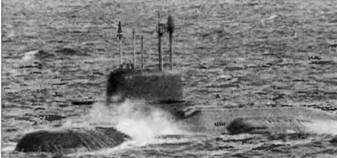

АПЛ проекта 667 AT
