Многоцелевые АПЛ типа Los Angeles*


" Сведения в таблице приведены поданным "Jane's Fighting Ships 1999-2000"'

Основные ТТХ

Водоизмещение, т:

- надводное…6080-6330*

- подводное…6927-7177*

Длина наибольшая, м…110,3

Ширина корпуса наибольшая, м…10,1

Осадка средняя, м…9,75-9,9*

Архитектурно-конструк-

тивный тип…однокорпусная

Глубина погружения, м…450

Экипаж, чел…133-141 **

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…1 ВВР S6G

- ПТУ:

- тип…ГТЗА с двумя турбинами

- число х мощность ГТЗА, л.с…1 х 30000-35000**

- число АТГ…2

- число гребных валов…1

- тип движителя…малошумный ГВ

- число х мощность (тип) РСД, л.с…1 х 325

(ГЭД на линии вала)

Скорость полного хода, уз:

- надводная…22

- подводная…32-33

Вооружение Ракетное:

- тип ракет…КР "Tomahawk" (TLAM)

- боекомплект КР…12

- вид старта…подводный, из вертикальных

пусковых установок VLS вне ПК

Ракетно-торпедное:

- число х калибр ТА, мм…4 х 533

- боезапас торпед и КР…26

- тип торпед…Мк 48 mod 5,

Mk 48 AD CAP

- тип КР…"Tomahawk" (TASM),

(TLAM), ПКР "Harpoon"

- тип мин, принимаемых

взамен торпед и КР…Мк 67 "Mobile",

Мк 60 "Captor"

Радиоэлектронное:

- тип АСБУ…Мк 117, AN/BSY-1

- тип ГАК…AN/BQQ-5C, D, Е.

Основу подводных сил многоцелевого назначения ВМС США в настоящее время составляют и будут составлять в начале XXI века АПЛ типа Los Angeles, строившиеся на двух американских верфях, специализирующихся на строительстве ПЛ: "Electric Boat" и "Newport New Shipbuildings". В результате была построена самая крупная серия многоцелевых АПЛ в количестве 62 кораблей, вступивших в строй в течение двадцати лет (с 1976 г. по 1996 г.)

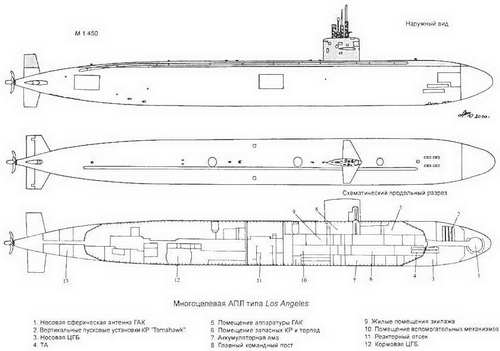

АПЛ типа Los Angeles - одновальные ПЛ с характерными для них наружными обводами: эллипсоидной формой носовой оконечностью, значительной по длине цилиндрической вставкой в средней части корабля и веретенообразной кормовой оконечностью с крестообразным оперением. В отличие от ранее построенных американских многоцелевых АПЛ типов Permit и Sturgeon со смешанной (одно-двухкорпусной) конструкцией, АПЛ типа Los Angeles являются однокорпусными кораблями. ПК этих ПЛ выполнен в форме цилиндрической оболочки с небольшими по длине коническими участками в носу и в корме и заканчивается сферическими поперечными переборками. ЦГБ, объем которых составляет ок. 15 % от величины надводного водоизмещения ПЛ (запас плавучести), расположены в оконечностях корабля.

Торпедно-ракетный комплекс АПЛ включает четыре ТА, установленных под углом к ДП и боезапас торпед, противолодочных и противокорабельных ракет и КР для стрельбы по наземным целям. ТА с гидравлической системой стрельбы в качестве силового привода имеют турбонасосный агрегат. Типовой боекомплект торпедно-ракетного оружия строившихся в начале АПЛ Los Angeles состоял из 14 торпед, четырех ПКР "Harpoon" и восьми КР "Tomahawk".

Ракеты "Harpoon" на ПЛ находятся в герметических капсулах - пусковых контейнерах, в которых ПКР выстреливаются из ТА. После выхода из воды капсула разделяется на три части и тонет. Полет ПКР продолжается при работе стартового ускорителя. При этом автоматически раскрываются консоли, запускается и выходит на полетный режим работы маршевый двигатель, а стартовый ускоритель отделяется от КР. Полет ракеты в район нахождения цели, координаты которой определяются АСБУ по данным ГАК ПЛ, происходит на сравнительно малой высоте (30 м). После захвата цели активной РЛГСН на конечном участке полета ракета спускается к самой поверхности воды и поражает цель или набирает высоту, пикируя на нее.

КР "Tomahawk", в отличие от ПКР "Harpoon", не имеет герметичной капсулы. Ее маршевый двигатель и сама ракета при подводном старте загерметизированы. После выстреливания из ТА КР движется под водой за счет энергии воды, сообщаемой ей турбонасосом. При последующем за этим включении и работе стартового ускорителя ракета выносится на поверхность, где разворачиваются консоли крыла и откидывается наружу убранный заподлицо с корпусом воз-духозаборник маршевого двигателя. Последний запускается и выходит на полетный режим работы, а стартовый ускоритель отделяется от ракеты. Для использования с ПЛ в т.ч. с АПЛ типа Los Angeles созданы КР Tomahawk нескольких модификаций для стрельбы по наземным целям с обычной (неядерной) БЧ (TLAM) и с ядерной БЧ (TLAM-N), а также для поражения подводных целей - кораблей и судов (TASM).

На первой половине серии ПЛ типа Los Angeles (SSN 688 - SSN 718) для стрельбы КР Tomahawk могли использоваться только ТА. Малое количество (четыре ТА) не позволяло обеспечивать залповую стрельбу значительным числом КР, т.к. в части ТА должны были находиться торпеды для самообороны. Поэтому вторая половина серии, начиная с 32 корабля - АПЛ Providence (SSN-719), строилась с вертикальными пусковыми установками КР "Tomahawk". Развитая носовая оконечность и побортное, под углом к ДП, расположение ТА позволили разместить на АПЛ 12 вертикальных шахт с пусковыми установками VLS КР "Tomahawk" без заметных изменений основных ТТХ ПЛ (вторая подсерия).

Совершенствование АПЛ типа Los Angeles проводилось и далее в ходе строительства третьей под-серии этих кораблей. Начиная с 40 корабля - АПЛ Jan Juan (SSN 757), и до конца серии ПЛ строились по

* В зависимости от модификации (подсерии) АПЛ ** По разным данным

улучшенному проекту Improved Los Angeles (SSN6881). У этих АПЛ были улучшены акустические характеристики за счет использования на корпусе акустических покрытий и др. мероприятий. ПЛ стали более приспособленными для использования подо льдами. Рубочные рули были перенесены в район носовой оконечности Кроме того, в ходе серийного строительства ПЛ разных подсерий производилась установка более совершенного РЭВ (АСБУ, ГАК и др.)

Находясь на боевой службе, АПЛ Pittsburgh (SSN 720) и Jefferson City (SSN 759) участвовали в нанесении ударов КР "Tomahawk" по Ираку. В операции НАТО против Югославии были задействованы АПЛ Albuqueraue (SSN 706), Norfolk (SSN 714) и Miami (SSN 755).

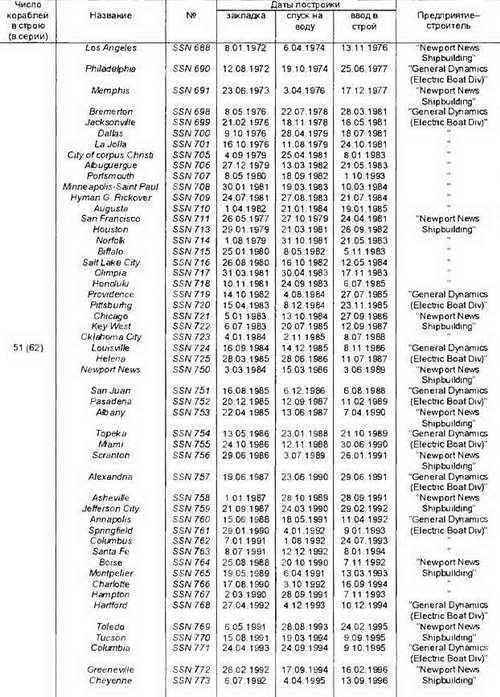

По состоянию на начало 2000 г. в боевом составе ВМС США находилось 51 из 62 построенных АПЛ типа Los Angeles. При этом часть из них - АПЛ первой под-серии: Los Angeles (SSN 688), Philadelphia (SSN 690), Dallas (SSN 700), La Jolla (SSN 701) и Buffalo (SSN 715) в 1999-2000 гг. намечалось дооборудовать для установки съемных палубных контейнеров DDS с десант-но-высадочными средствами и для размещения десантников - легководолазов из подразделений SEAL. В 1999 - 2003 гг. для использования десантно-выса-дочных средств ASDS намечалось дооборудовать АПЛ Greeneville (SSN 772), Chaplotte (SSN 766), Columbus (SSN 762) и Hartford (SSN 768).

Некоторые АПЛ типа Los Angeles использовались для проведения морских испытаний нового вооружения и оборудования: АПЛ Augusta (SSN 710) - для испытаний ГАК AN/BQQ-5D с широкоапертурной антенной, АПЛ Memphis (SSN 691) - для отработки перспективных технологий.

В конце 1999 г. были выведены из состава флота, подготовлены к утилизации и утилизированы следующие АПЛ первой подсерий: Baton Rouge (SSN 689)*, Omaha (SSN 692), Cincinnati (SSN 693), Groton (SSN 694), Birmingham (SSN 695), New York City (SSN 696), Indianapolis (SSN 697), Phoenix (SSN 702), Boston (SSN 703), Baltimore (SSN 704), Atlanta (SSN 712).

* Утилизирована 30.09.1997 на верфи "Puget Sound" (Брементон. штат Вашингтон). 11.02.1992 эта ПЛ столкнулась с Российской АПЛ проекта 945 у о-ва Кильдин в территориальных водах России.

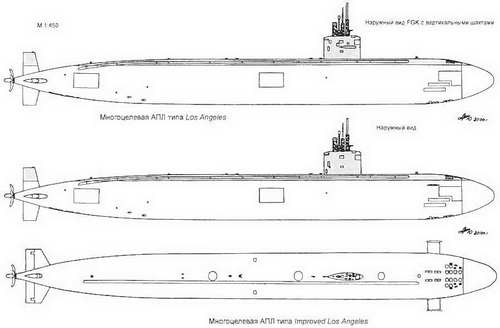

Многоцелевая АПЛ типа Improved Los Angeles

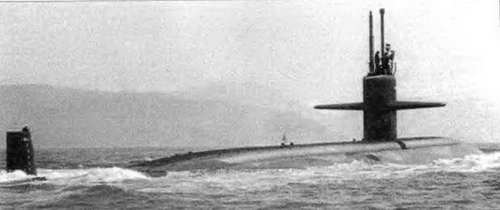

Многоцелевая АПЛ типа Los Angeles
