Многоцелевые АПЛ типа Trafalgar*


* Сведения в таблице приведены поденным "Jane's Fighting Ships 1999-2000"

Основные ТТХ

Водоизмещение, т:

- надводное…4740

- подводное…5210

Длина наибольшая, м…85,4

Ширина корпуса наибольшая, м…9,8

Осадка средняя, м… „. 9,5

Архитектурно-конструктивный тип…од нокорпусная

Глубина погружения, м…более 300

Экипаж, чел…130

Энергетическая установка:

- тип…паротурбинная АЭУ

- ППУ:

- число и тип ЯР…1 ВВР типа

PWR 1 Mod 2

- ПТУ.

- тип…ГТЗА с двумя

турбинами ф. GEC

- число х мощность ГТЗА, л.с…1 x15000

- число х мощность АТГ, кВт…2x1600

- число гребных валов…1

- тип движителя…"pump jet"

- число х мощность ДГ, кВт…2 х 400 (ф. "Paxman")

- тип РСД…выдвижн. поворотн

колонка с ЭД

Скорость полного хода, уз:

- надводная…,…20

- подводная…32

Вооружение Ракетно-торпедное:

- число х калибр ТА, мм…5x533

- боезапас торпед и ракет…20

- тип ракет…КР "Tomahawk"

Block 3 (TLAM),* ПКР "Sub-Harpoon" Block 1С

- тип торпед…"Spearfish", "Tigerfish"

Mk-24 mod 2

- тип мин, принимаемых

взамен торпед и ракет…"Sea Urchic", "Stonefish"

Введенные в строй в 1983-1991 гг., семь АПЛ типа Trafalgar являются улучшенной модификацией многоцелевых АПЛ типа Swiftsure. С учетом опыта их проектирования, строительства и эксплуатации велось создание новых английских многоцелевых АПЛ. При этом была существенно улучшена их акустическая защита путем применения эффективной амортизации главных и вспомогательных механизмов, облицовки наружных и внутренних поверхностей корпуса противогидролокационными и виброизолирующими покрытиями и пр. На АПЛ типа Trafalgar впервые в практике мирового подводного кораблестроения вместо гребного винта был использован движитель нового типа - "pump jet", позволивший понизить шумность ПЛ в широком диапазоне скоростей хода. Кроме того, на этих АПЛ по сравнению с АПЛ типа Swiftsure была увеличена скорость полного подводного хода, несмотря на увеличенное водоизмещение и длину новых ПЛ, что было обеспечено за счет применения движителя нового типа и оптимизации наружных обводов корабля. При увеличенной длине на АПЛ Trafalgar были улучшены условия обитаемости экипажа.

АПЛ типа Trafalgar приспособлены для использования в Арктических районах для чего упрочнена конструкция ограждения рубки и надстройки. ПЛ оснащены эхоледомерами и др. приборами и устройствами для плавания подо льдами. Установлена всплывающая спасательная камера. ПК разделен прочными переборками на четыре отсека. Концевые отсеки ПК являются отсеками - убежищами. Состав и расположение торпедно-ракетного вооружения АПЛ типа Trafalgar в целом такие же как и у АПЛ типа Swiftsure. Сданные флоту ПЛ типа Trafalgar вооружены торпедами английского производства и американскими ПКР "Sub-Harpoon". При проведении ремонтов ПЛ предусмотрено их оснащение американскими КР "Tomahawk" для стрельбы по наземным целям.

* После переоборудования ПЛ

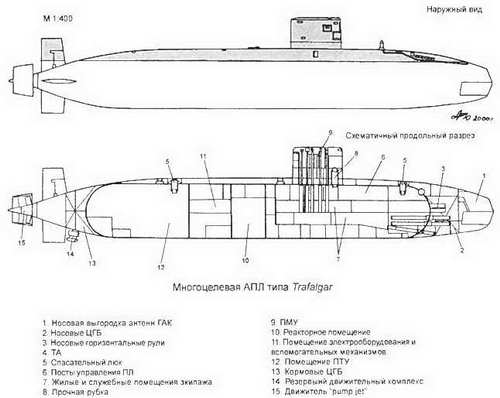

Многоцелевая АПЛ типа Trafalgar
