Подводные лодки с торпедным и ракетно-торпедным вооружением


Россия


Торпедно-ракетные ПЛ типов Лада и Амур - 1650


Основные ТТХ* Водоизмещение надводное, м… 1765

Длина наибольшая, м…67,0

Ширина корпуса наибольшая, м…7,1

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…250

Автономность, сут…45

Экипаж, чел…34

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число и тип двигателей

надводного хода… 2 ДГ переменного тока

- число х мощность ГЭД, кВт…1 х 4100

- число х частота вращения

гребных валов, об/мин…,.,…1 х 200

- тип движителя…семилопастный

малошумный ГВ

- число групп АБ…2

Скорость полного хода, уз:

- надводная…10

- подводная…21

- экономическая подводная… 3 Дальность плавания, мили:

- в режиме РДП…6000

- подводная на эконом, ходу…650

Вооружение

Торпедно-ракетное:

- число х калибр ТА, мм…6x533

- торпедно-ракетный боезапас…18

- вид оружия…противолодочные,

противокорабельные торпеды и ПКР

- средства подготовки

ТА к стрельбе…автоматизированное УБЗ

Радиоэлектронное:

- тип АСБУ…"Литий11

- ГАК…новой разработки

с основной антенной большой эффективной площади

- РЛК, КСРВ…новой разработки

В конце 1997 г на Гос. предприятии "Адмиралтейские верфи" в С.-Петербурге были заложены головные корабли: ДПЛ Санкт-Петербург типа Лада для отечественного ВМФ и ДПЛ Амур-1650 для экспортных поставок, представляющие собой ПЛ с ДЭУ нового IV поколения. Проекты ДПЛ разработаны ЦКБ MT "Рубин" на основе нового вооружения, механизмов и оборудования. Одновальные, однокорпусные с минимальным запасом плавучести, необходимым для обеспечения надводной непотопляемости, строящиеся ДПЛ будут оснащены новыми образцами торпед, ПКР и эффективными средствами обнаружения целей и целеуказания ракет-но-торпедному оружию, а также совершенными средствами защиты по основным физическим полям.

Новые ДПЛ IV поколения, предназначенью, как для отечественного ВМФ, так и для поставок на экспорт, будут отличаться от ДПЛ III поколения проекта 877 и их экспортных модификаций следующим:

- наличием ПКР и РЭВ новой разработки;

- комплексной автоматизацией процессов управления кораблем, оружием и его техническими средствами;

- новым энергетическим оборудованием (ДГ переменного тока вместо ДГ постоянного тока у ПЛ проекта 877, и низкобортным всережимным ГЭД без ГЭД ЭХ);

- однокорпусной конструкцией вместо двухкорпус-ной у ПЛ проекта 877, что позволило существенно уменьшить полный подводный объем новых ДПЛ.

Ожидается, что головная ПЛ типа Амур-1650 будет построена в 2001 г.

На основе ДПЛ типов Лада и Амур-1650 ЦКБ МТ "Рубин" разработан проект неатомной ПЛ с комбинированной энергоустановкой (ДЭУ и воздухонезависимой установкой на основе ЭХГ водородно-кислородного типа). Главная отличительная особенность спроектированной неатомной ПЛ - существенно большая, чем у ПЛ с ДЭУ дальность непрерывного подводного плавания, обеспечиваемая воздухонезависимой установкой.

В целом отмеченные выше и др. технические решения, заложенные при проектировании ПЛ, их вооружения, механизмов и оборудования, обеспечили возможность создания нового поколения неатомных ПЛ, обладающих большей боевой и военно-экономической эффективностью, чем ДПЛ проекта 877.

* ПЛ типа Амур-1650

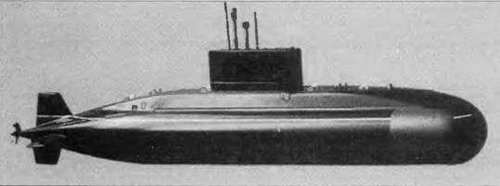

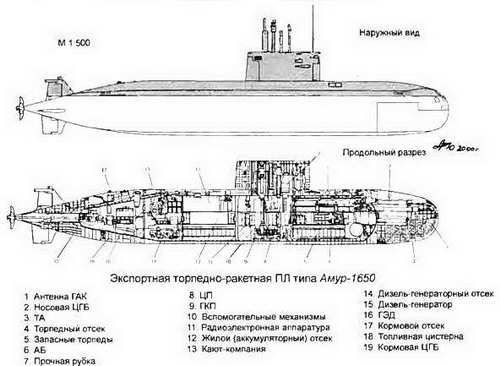

Экспортная торпедно-ракетная ПЛ типа Амур-1650 (модель)
