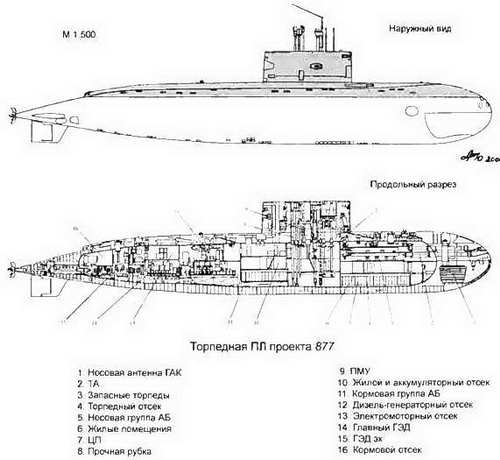

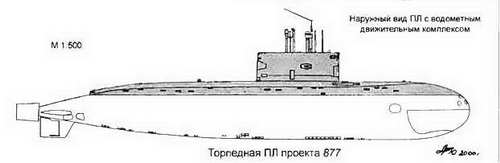

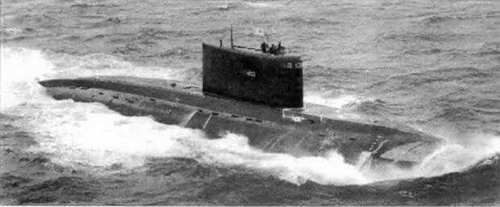

Торпедные ПЛ проекта 877*


* Сведения в таблице и основные ТТХ ПЛ приведены по данным III тома каталога "Оружие России Корабли и вооружение Военно-Морского Флота 1996-1997". М., АОЗТ "Военный парад", 1996.

Основные ТТХ*

Водоизмещение, т:

- надводное…2300

- полное подводное…3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6,2

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…57

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1000

- число х мощность

главного ГЭД, л.с…1 х5500

- число х мощность ГЭД ЭХ, л с…1 х 190

(на линии вала)

- число х мощность РСД, л.с…2x102

- число групп АБ х число

элементов группе…2x120

- число гребных валов…1

- тип движителя…малошумный ГВ

- запас дизельного топлива, т…172

Скорость полного хода, уз:

- надводная…10

- подводная…17

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП… 6000 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- торпедный боезапас…18

Зенитное-ракетное:

- тип ПЗРК…"Стрела" или "Игла"

* Головной и первых серийных ПЛ

- боекомплект ЗУР…6-8

Радиоэлектронное (состав)… БИУС НК ГАК

РЛС общего обнаружения, набор средств радиосвязи

ПЛ проекта 877 являются ДПЛ III поколения, спроектированные ЛПМБ "Рубин" в середине 70-х годов на базе разработанного для ДПЛ и АПЛ вооружения, механизмов и оборудования. От ранее созданных отечественных трехвальных ДПЛ проектов 641 и 641Б с дизель-электромоторной схемой энергоустановки ПЛ проекта 877 отличаются одновальной энергоустановкой с полным электродвижением (с ДГ и ГЭД), характерной для всех современных ДПЛ. Наружные обводы ПЛ в форме тела вращения, мощный ГЭД и большая энергия АБ (9700 кВтч) в сочетании с комплексом мероп-риятий по акустической защите обеспечили возможность создания маневренной, малошумной ДПЛ. Эти качества, а также современное торпедное и радиоэлектронное вооружение обеспечили ПЛ существенно большую эффективность, чем у ранее построенных отечественных ДПЛ.

В отличие от большинства однокорпусных иностранных ДПЛ ПЛ проекта 877 двухкорпусная, в связи с чем она имеет значительный полный подводный объём. Однако это позволяет повысить живучесть ПЛ за счет обеспечения надводной непотопляемости при значительных затопленных объемах корабля в аварийных ситуациях. С этой целью ПК корабля разделен прочным водонепроницаемыми переборками на шесть отсеков, а в междубортном пространстве расположены ЦГБ, продувание которых обеспечивает ПЛ запас плавучести, составляющий 32% от величины нормального водоизмещения.

В целом по совокупности характеристик ДПЛ проекта 877 не уступает по эффективности современным ДПЛ иностранной постройки.

При разработке проекта 877 была предусмотрена возможность модернизации ПЛ в ходе их серийного строительства, что и было осуществление после создания нового энергетического оборудования (низкобортного ГЭД и более мощных ДГ), улучшенного ГАК и пр.

У усовершенствованных ПЛ была увеличена скорость полного подводного хода и дальность плавания в режиме РДП, дополнительно снижена шумность и пр. При этом наибольшая длина ПЛ была увеличена на 1,2 м.

В целом высокие ТТХ обеспечили конкурентноспособность ПЛ проекта 877 на мировом рынке. На основе базовой ПЛ проекта 877, созданной для отечественного ВМФ, были разработаны и построены несколько экспортных модификаций этой ПЛ, которые были поставлены в ряд стран, в частности:

- ПЛ проекта 877Э - в страны бывшего Варшавского договора (Польша, Румыния);

- ПЛ проекта 877ЭК- в развивающиеся страны (Алжир);

- ПЛ проектов 877ЭКМ и 636 - в промышленноразвитые страны (Китай, Индия)
