Австралия


Торпедно-ракетные ПЛ типа Collins


Основные ТТХ

Водоизмещение, т:

- надводное…3051

- подводное…3353

Длина наибольшая, м…77,8

Ширина корпуса наибольшая, м…7,8

Осадка средняя, м…7,0

Запас плавучести, %…ок.10

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…300

Автономность, сут…70

Экипаж, чел…42 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ кВт…3 х 1475

("Garden Island Hedemora"/ ADI Type VB210)

- число x мощность (тип) ГЭД, кВт…1 х5400

("Jeumont-Shneider")

- мощность (тип) РСД, кВт… 100 (гидромотор

"Мс. Taggart Scott")

- число групп (тип) АБ…4 (ф. "Varta")

Скорость полного хода, уз.:

- надводная…10

- подводная…20

- в режиме РДП… … 10

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП 9000(10)

- надводная… 115000(10)

- подводная…32,6(21)

или 480 (4)

Вооружение

Ракетно-торпедное:

- число х калибр ТА, мм….6x533

- общее число ракет и торпед…24

- тип ракет…UGM-84C

"Sub-Harpoon"

- тип торпед…Мк 48 Mod 4

- число мин, принимаемых

взамен торпед… 44

Радиоэлектронное

- тип АСБУ…"Rockwell Intemation

SCCS Mr 3"

- тип системы

управления оружием…"Singer Librascope SCCS Мк"

- тип ГАК…"Thomson-Sintra Scylla"

с носовой, и бортовыми

наружными антеннами: - "GEC-Marconi Kariwara" (на SSG 73 и SSG 74) -"Thomson-Sintra Narama" (на SSG 75-78)

- тип РЛС:

- СОРС…"Argo AR 740"

- РЛС навигации и поиска…"GEC-Marconi Туре 1007":

- число и тип перископов…2 "Pilkington Optronics":

- СК 43 (поиска) - СН 93 (атаки)

ДПЛ типа Collins предназначены как для решения задач ПЛО, так и для борьбы с БНК. Кроме того, в их функции входит наблюдение, сбор разведывательных данных, а также проведение специальных операций (высадка боевых пловцов и др.).

Первый контракт на строительство ДПЛ был выдан в июне 1987 г.

Постройка ДПЛ типа Collins на верфи "Australian Submarine Corporation" в Port Adelaide (Австралия) осуществляется путем сборки готовых секций, оснащенных всем необходимым оборудованием, доставляемым из Швеции.

Основным требованием к ДПЛ при их создании являлось обеспечение высокой акустической скрытности.

На всех шести ПЛ типа Collins планируется использовать гидроакустические покрытия "черепичного" типа собственной разработки и производства. Первой ПЛ, на которой будут установлены покрытия, явился второй корабль в серии - Farncomb. Головная ПЛ Collins сдана ВМС без покрытия.

Основой проекта ПЛ типа Collins явился шведский проект ПЛ типа 471. Новая ПЛ имеет значительно большие главные размерения и водоизмещение, чем другие, ранее созданные шведские ДПЛ. Она является од-нокорпусной, с двумя палубами и оборудована Х-образными кормовыми рулями и горизонтальными рулями на ограждении рубки.

ПК изготовлен из высокопрочной стали с микросплавами типа 690 Мра, которая, по заявлению разработчиков, является более прочной и пригодной для сварки по сравнению с традиционными никель-хромовыми сталями типов HY-80 и- HY-100. Срок службы ДПЛ оценивается в 30 лет Как сама сталь, так и электроды для сварки были разработаны Австралийской Научно-технологической организацией DSTO (Defence Science and Technology Organisation) в сотрудничестве со шведской фирмой "Kockums"- Ответственными за поставку стали для всех шести ПЛ являлись австралийские фирмы ВНР и "Bisalloy Steels".

На ПЛ установлена интегрированная система отображения информации, контроля и управления ISCMMS фирмы SAAB для мониторинга и управления маневрированием, плавучестью ПЛ, ЭУ и т. д. Система использует распределенные микропроцессоры, соединенные шиной данных. Система также регистрирует отказы различных подсистем ДПЛ.

РЭВ ПЛ объединено в интегрированную АСБУ, разработанную под руководством австралийского отделения фирмы "Rockwell" различными европейскими, американскими и австралийскими фирмами (отд. "Autonetics" фирмы "Rockwell" - волоконно-оптическая шина, математическое обеспечение для систем связи, "Thomson-Sintra ASM" - гидроакустические антенны и аппаратура обработки сигналов, "Loral Librascope" - преобразователи данных для систем оружия, многофункциональные пульты, "Computer Sciences of Australia" - математическое обеспечение боевой системы в целом и береговое оборудование).

АСБУ построена по принципу распределенной архитектуры с использованием языка программирования "Ada" и процессоров МС 68040. Около трети боевой системы составляет ГАК "Scylla" фирмы "Thomson-Sintra ASM", являющийся наиболее совершенным из всех, применяемых в настоящее время на ДПЛ. В нем используются новейшие методы обработки сигналов для классификации и идентификации целей, формирования лучей ХН, борьбы с помехами. Кроме того, используются новые акустические материалы (пленки типа PVDF), высокоскоростные параллельные процессоры для обеспечения межантенной интеграции и т. д.

Стоимость всей программы строительства ДПЛ типа Collins оценивается в 2,7 млрд. австрал. дол. По американским данным, стоимость каждой ПЛ составит 350-375 млн. дол. США.

Введение в состав ВМС Австралии новых ПЛ типа Collins потребовало создания новой системы базирования, т.к. имеющаяся ВМБ в Platypus имеет ограниченное пространство и оснащена устаревшим оборудованием. Было принято решение о переводе дивизиона ПЛ из Сиднея на базу Стирлинг в Западной Австралии.

Новая инфраструктура обеспечения ПЛ на ВМБ Stirling включает центр подготовки экипажей (с новым оборудованием для обучения способам аварийного выхода с ПЛ), причалы, в том числе для пополнения запасов топлива, склады оборудования и т.д. Все шесть ПЛ типа Collins будут базироваться здесь, хотя одна или две из них будут регулярно развертываться на восточном побережье.

Планируется, что основные ремонты будут производиться на верфи фирмы ASC в Осборне, Южная Австралия (ремонты австралийских ПЛ типа Oberon проводились на закрытой в настоящее время верфи "Cockatoo Island" в Сиднее).

Для новых ПЛ оборудованы четыре новых полигона. Три из них расположены в Западной Австралии: полигон для подводных испытаний стоимостью 23 млн. дол. США, полигон для измерений магнитного поля и размагничивания ПЛ стоимостью 1,7 млн. дол. США и стенд безобмоточного размагничивания стоимостью 7 млн. дол. США. Первые два вошли в строй весной 1994 г., третий - в октябре 1995 г. Четвертый полигон - акустический для испытаний на мелководье расположен в Южной Австралии и должен был сдан 1998 г.

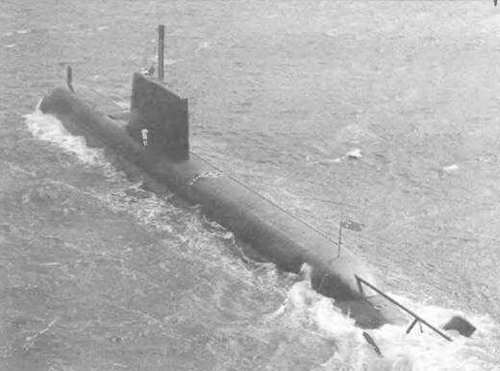

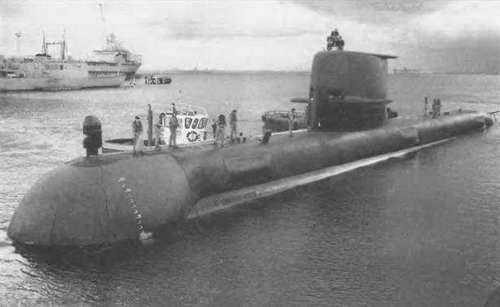

Торпедно-ракетная ПЛ типа Collins
