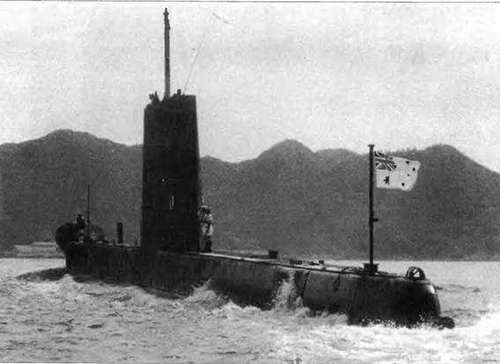

Торпедно-ракетная ПЛ Otama (тип Oberon)


Основные ТТХ

Водоизмещение, т:

- надводное…2196

- подводное…2470

Длина наибольшая, м…89,9

Ширина корпуса наибольшая, м…8,1

Осадка средняя, м…5,5

Запас плавучести, %…38

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения оперативная, м:…200

Автономность, сут…56

Экипаж, чел…64

Энергетическая установка:

- тип…ДЭУ

- ТИП X мощность (тип)

дизелей, л. с…2 х 1840 ("Admiralty

Standart Range 16WS -ASR-1")

- число x мощность ГЭД, л. с..2x3000

- число групп АБ х число

элементов в группе (емкость АБ)…2 х 224

(5000 Ач в часовом в режиме и 7420 Ач в 5 часовом режиме)

- число гребных валов…2

Скорость полного хода, уз:

- надводная…15,0

- подводная…17,5

- в режиме РДП…12

Дальность плавания (при скорости хода, уз.), мили:

- надводная…9000 (12)

- в режиме РДП…11000 (8)

- подводная…ок. 180(4)

Запас топлива, т…250 (в перегрузку

около 400)

Вооружение

Торпедно-ракетное:

- число х калибр ТА. мм…6x533

- боезапас торпед и ракет…20

- тип ракет…ПКР UGM-84

"Sub Harpoon"

- тип торпед…Мк 48 Mod 4.

Радиоэлектронное:

- тип системы управления

стрельбой…ф. "Singer Librascope"

SCS Mk1 (цифровая с ЭВМ UYK-20)

- ГАК в составе:

- ГАС ф. "STN-Atlas-Electronik" CSU-3-41

- ГАС Туре 2007 с бортовыми антеннами - пассивного определения дистанции с разнесенными антеннами

- ГАС ф. "Thomson Marconi Narama" с ГПБА -тип РЛС:

- ф "Kelvin-Hughes" типа 1006 (навигационная и освещения обстановки)

- СОРС…"ElbitTinnex4CH (V)2"

- число и тип перископов…2 ф." Pilcrinton- Optronics"

- СК-24 (поисковый) - СП-74 (атаки)

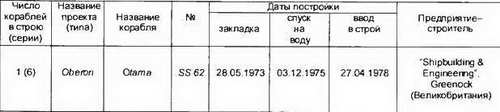

В период 1967-1969 гг. ВМФ Австралии были переданы первые четыре ДПЛ типа Oberon английской постройки: Охlеу, Otway, Ovens и Onslow. В 1977 г. и 1978 г. флот получил еще две ПЛ этого типа Orion и Otama.

ДПЛ типа Oberon являются 2-ой серией послевоенных ПЛ, построенных в Великобритании. В проекте был учтен как военный опыт ВМФ Великобритании, так и конструктивные решения немецких ПЛ XXI серии. От ПЛ первой серии типа Porpoise ПЛ типа Oberon отличались улучшенным оборудованием, а также использованием стеклопластика в конструкции (кроме ПЛ Orpheus, на которой ограждение было изготовлено из алюминия).

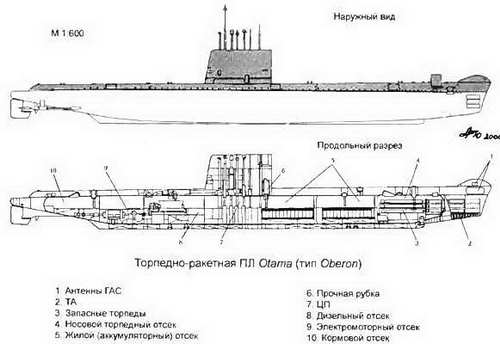

ДПЛ имеет двух корпусную конструкцию с наружным корпусом в носовой оконечности штевневой формы с развалом бортов для обеспечения надводных ходов повышенными скоростями. Антенны ГАС расположены в верхней части носовой оконечности и в обтекаемой наделке, возвышающейся над палубой надстройки ПЛ. ПК разделен поперечными переборками на семь отсеков. В концевых отсеках расположено торпедное вооружение.

Двухвальная энергоустановка ПЛ выполнена по дизель-электромоторной схеме (с дизелями на линии вала).

ДПЛ типа Oberon обладают большой дальностью плавания и улучшенными условиями обтекаемости экипажа.

В 80-х годах австралийские ДПЛ типа Oberon были модернизированы для использования с них ПКР "Sub-Harpoon". При этом была установлена новая система управления оружием, новые ГАС, демонтированы кормовые ТА и пр. Модернизация проводилась на верфи фирмы "Vickers" в Сиднее.

Кроме Австралии, ПЛ типа Oberon входят в состав флотов Бразилии, Канады и Чили. (см. соответствующие разделы.)

Австралийские ПЛ типа Oberon прошли модернизацию и капремонт в 80-е годы: SS60- 8.1982-12.1984; SS62-C 1984 по ноябрь 1985; SS 60 - из-за испытаний оборудования для ПЛ типа Collins вошла в строй на полгода позже.

ПЛ SS 57 Охlеу и SS 59 Otway были сданы на слом в 1992 и 1995 годах соответственно. ПЛ SS 61 Orion находится в резерве. SS 70 Ovens с 1995 г. до 1997 г. использовались в качестве тренировочного центра, с 1997 г. - как корабль-музей.
