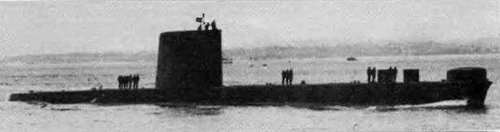

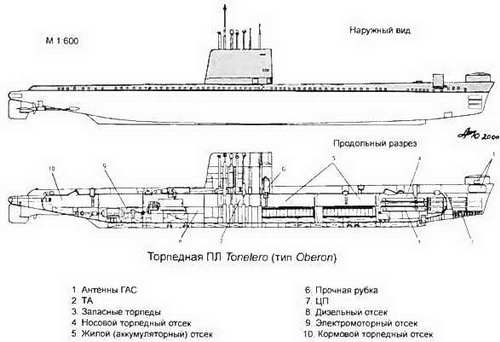

Торпедная ПЛ Tonelero (тип Oberon)


Основные ТТХ

Водоизмещение, т:

- надводное…2030

- подводное…2410

Длина наибольшая, м…90

Ширина наибольшая, м…8,1

Осадка средняя, м…5,5

Запас плавучести, %…ок.14

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м:

- рабочая…200

Автономность, сут…,…56

Экипаж, чел…70 (6 офицеров)

Энергетическая установка:

- тип установки…ДЭУ

- число х мощность (тип) дизелей, л.с…2x1750

(16WS-ASR-1)

- число х мощность ГЭД, л. с…2 х3000

- число групп АБ х число

элементов в группе…2 х 224

- число гребных валов…2

Скорость полного хода, уз:

- надводная…12

- подводная…17

- в режиме РДП…10

Дальность плавания (при скорости хода, уз), мили:

- надводная…9000 (12)

- подводная…ок. 180(4)

Запас топлива, т…250

Вооружение

Торпедное:

- число х калибр носовых

(длинных)ТА, мм…6x533

- число х калибр кормовых

(коротких) ТА, мм…2 х 533

- боезапас торпед…22

- тип торпед…UK Мк 24 "Tigerfish"

(18 ед. для носовых ТА);

US Mk 37 Mod 2 (4 ед. для кормовых ТА)

Радиоэлектронное:

- тип СБУ…DCH ф. "Ferranti"

- тип ГАК… CSU-90 ф. "STN Atlas-Electronic"

с носовой цилиндрической антенной и излучателем;

ГАС Туре 2007 с бортовыми антеннами ГАС ОГС: DUUG-1 HAUUD1;

- тип РЛС…"Kelvin-Hughes Туре 1006

(навигац.) и СОРС: UК, UA-4

- число и тип перископов…2 ф." Pilkington Optronics":

- СК-24 (поисковый), -СН-74 (атаки)

Из трех приобретенных у Великобритании ДПЛ типа Oberon в составе бразильских ВМС в 2000 г. находилась одна ПЛ S 21 Tonelero. В июне 1996 г. была закончена её 5 летняя модернизация. ПЛ S 20 Humaita была исключена из состава флота 8.04.1996 г, a SS19 - в 1998 г.

Во время модернизации должна была быть установлена английская система управления стрельбой DCH, но в 1989 г. эти работы были прекращены. (Более подробно о конструкции ПЛ типа Oberon см. ПЛ Otama ВМС Австралии).

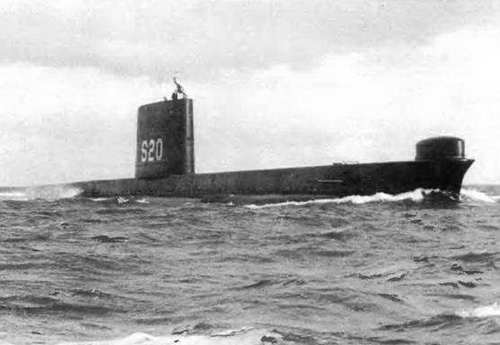

Торпедная ПЛ Humaita (тип Oberon)

Торпедная ПЛ Humaita
