Венесуэла

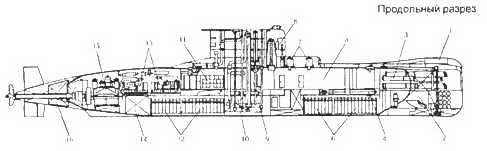

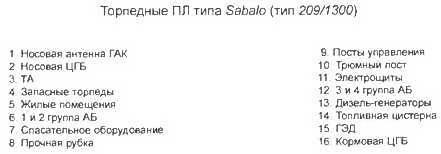

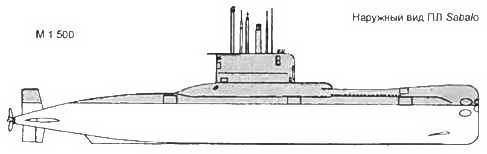

Торпедные ПЛ типа Sabalo (тип 209/1300)


Основные ТТХ

Водоизмещение, т:

- надводное…1285

- подводное…1600

Длина наибольшая, м…61,2

Ширина корпуса наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел…33 (5 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4x405

- ЧИСЛО X мощность (тип)

дизелей в составе ДГ, л с…4 х 600

(MTU 12V 493 AZ80GA31L)

- число х мощность ГЭД, л.с…1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе….4x120

Скорость полного хода, уз:

- надводная… 10

- подводная…22

Дальность плавания (при скорости, уз.), мили:

- надводная…7500 (10)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед…14

- тип торпед… AEG SST4 Mod 1 (Германия),

Мк 37 (США)

Радиоэлектронное:

- тип СБУ…ISUS TFCS

- ГАК в составе ГАС CSU 3-32 с трактами, ШП, ЭП, ОГС ф. "STN Atlas Elektronik GmbH"); ГАС DUUX 2 ("Thomson Sintra") -тип системы электронного

противодействия…'Thomson-CSF DR 2000"

- тип РЛС…'Terma Scanter Mil"

(навигац), СОРС

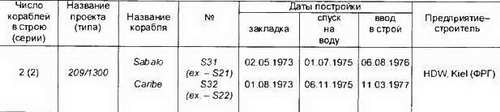

Две ДПЛ Sabalo и Caribe для ВМС Венесуэлы были спроектированы в 70-х годах в Германии "Ingenieurkontor Lubeck" (проект IK-81) и построены на верфях HDW в Киле.

ПЛ относятся к третьей модификации экспортных ДПЛ типа 209 (тип 209/1300). По техническому облику и основным ТТХ эти ПЛ близки к ДПЛ типа 209 других модификаций, прежде всего к ДПЛ типа 209/1300, поставленных ФРГ в другие латиноамериканские страны: Чили (ПЛ типа Thomson) и Эквадор (ПЛ типа Shyri). Различия между этими ПЛ состоят в основном в торпедном вооружении (типах применяемых торпед) и радиоэлектронных средствах.

Обе ПЛ ВМС Венесуэлы ремонтировались в Киле в 1981 г. и 1984 г.

В период 1990-1992 гг ПЛ Sabalo и в 1993-1994 гг. ПЛ Caribe были модернизированы на верфях HDW в Киле. При этом корпуса обоих ПЛ были удлинены, установлены новые механизмы (ДГ и др.), заменены: СБУ, ГАС, перископы и пр. В настоящее время обе ПЛ находятся в строю.

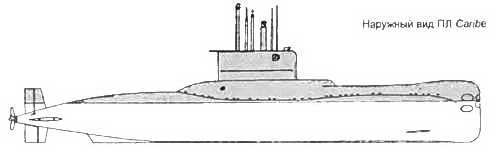

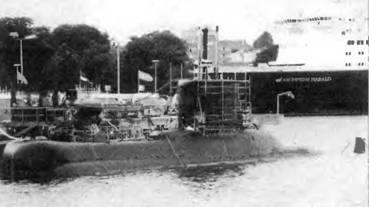

Торпедная ПЛ Caribe
