Торпедные ПЛ типа 205 А/В


Основные ТТХ

Водоизмещение, т:

- надводное…419

- подводное…455

Длина наибольшая, м…43,9-45,8

Ширина корпуса наибольшая, м…4,6

Осадка средняя, м…3,8

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м… ок. 160

Автономность сут…

Экипаж, чел…22 (4 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 405

- число х мощность (тип)

дизелей в составе ДГ, л. с…2 х 600

(MTU 12V493 AZ)

- число х мощность ГЭД, л.с…1 х 1800

- число групп АБ…2

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ…2

Скорость полного хода, уз:

- надводная…10

- подводная…17

Дальность плавания (при скорости хода, уз) мили:

- в режиме РДП…3950(4) -подводная…228(4) Вооружение

Торпедное:

- число х калибр ТА, мм..8x533

- боезапас торпед…8

- тип торпед…DM2A1 Seal

Радиоэлектронное.

- тип ГАК на U11…"STN Atlas Electronic" SRS 1Н

- GHG AN 5039 A1

- тип ГАК на U12:…DSOS-90 FTC

"STN Atlas Electronic" в составе: ГАС FAS-3-1 с бортовыми антеннами;

ГАС PRS-3-15 пассивного

определения дистанции; ГАС 5039 А1 - пассивная; ГАС Ferranti FMS 52 HF" ГЛС "STN Atlas Electronic" DSOS-21 DG с носовой антенной, ГАС с ГПБА

- тип РЛС… "Thomson CSF Calypso I" (поисковая),

"Thomson CSF DR-2000V" (COPC)

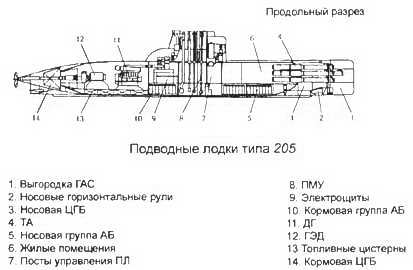

Построенные в 60-х годах ПЛ типа 205 являются торпедными ПЛ прибрежного типа, предназначенными для действий в Балтийском море. Это однокорпусные, с минимальными (11% от величины надводного водоизмещения) запасом плавучести ПЛ, с обтекаемой формой корпуса и штевневой носовой оконечностью с полными образованиями для размещения 8 ТА. Состав и основные характеристики ДЭУ с полным электродвижением в целом такие же как у ПЛ типа 206.

Вся серия ПЛ типа 205 насчитывала 12 ед. ПК этих ПЛ были изготовлены из немагнитной стали. Трещины в ПК заставили по сути заново построить первые две ПЛ серии U1 и 1)2 из обычной стали. Начиная с ПЛ U9 (1964 г.), ПЛ строили из немагнитной стали с улучшенными характеристиками. ПЛ U3 была сдана на слом в 1968 г., U4v\U8- в 1974 г., U5-B 1975 г., U6 и U7-B 1974 г., U2 - в 1992 г. ПЛ U9 и U10 были исключены из состава флота в 1993 г. При этом обе ПЛ были сохранены в качестве кораблей-музеев.

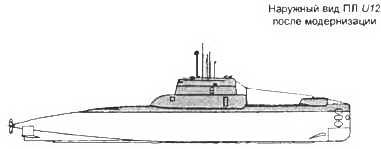

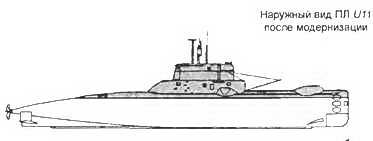

В настоящее время оставшиеся ПЛ как боевые уже не рассматриваются. ПЛ U11 {S190) используется в качестве корабля - цели для торпедных стрельб. На ПЛ установлены бульбообразные наделки в средней части корпуса (ПЛ проекта 205А). ПЛ U12 (S191) используется с 1992 г. в качестве корабля для отработки гидроакустического вооружения новых ПЛ типа 212. В носовой части надстройки ПЛ в специальной капсуле установлена лебёдка для постановки выборки ГПБА (ПЛ проекта 205В).

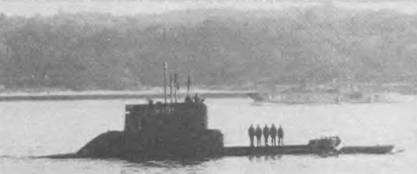

Торпедная ПЛ U2

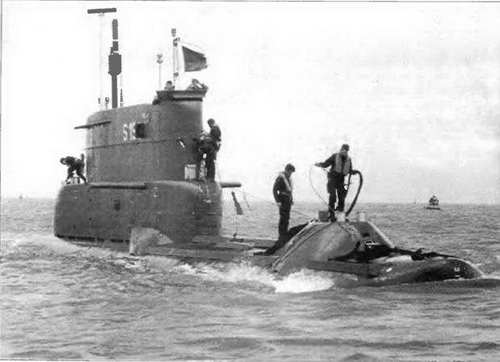

ПЛ U12 (S191) типа 205В, переоборудованная для испытаний ГАК CSU-90(DBOS - 90FTC)

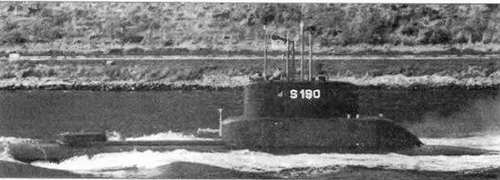

ПЛ - U11 (S190) типа 205А, используемая как корабль-цель
