Торпедно-ракетные ПЛ типа Glavkos (тип 209/1100)


Основные ТТХ

Водоизмещение, т:

- надводное…1100

- подводное…1285

Длина наибольшая, м…55,9

Ширина наибольшая, м…6,2

Осадка средняя, м…5,5

Архитектурно-конструктивный тип… однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чвл…31 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…4 х 405

- число х мощность (тип)

дизелей в составе ДГ л.с…4x600

(MTU 12V 393AZ80)

- число х мощность ГЭД, л.с… 1 х 4600

- число гребных валов…1

- число групп АБ х число

элементов в группе…4 х 120

Скорость полного хода, уз:

- надводная…11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили: -надводная…8500(4)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8x533

- боезапас торпед и ракет…14

- тип ракет…ПКР "Sub-Harpoon" (США)

- тип торпед…SUT Mod 0 (Германия)

Радиоэлектронное.

- тип СБУ…"Unisys Kanaris"

- тип системы электронного

противодействия…Argo AR-700-S5

- тип ГАК…CSU 83-90 (DBQS-21)

- тип РЛС…"Thomson - CSF Calypso II"

(навигац.) и СОРС

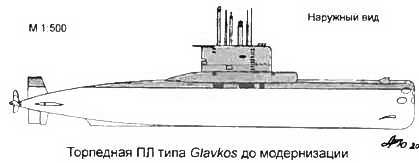

ДПЛ типа Glavkos были первыми западногерманскими ПЛ типа 209, построенными на экспорт. Первая модификация ПЛ типа 209 (тип 209/1100) существенно отличались от ранее созданных для ВМС ФРГ ДПЛ типов 205 и 206, хотя и были спроектированы по одинаковой архитектурно-конструктивной схеме. У ПЛ типа 209 был увеличен торпедный боезапас, установлен существенно большой мощности ГЭД и четыре группы АБ вместо двух групп, удвоена мощность ДГ. Это позволило значительно повысить скорость полного подводного хода и дальность непрерывного подводного плавания, а также дальность плавания в надводном положении и в режиме РДП. Увеличенное более чем в два раза водоизмещение ДПЛ типа 209/ 1100 позволило также улучшить обитаемость экипажей ПЛ в условиях плавания с повышенной температурой воздуха и воды.

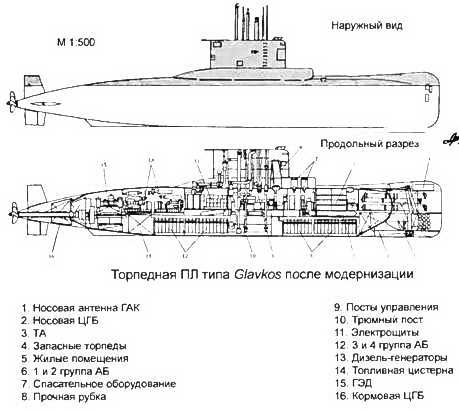

В 80-х годах ПЛ типа Glavkos были модернизированы. На них были установлены ПКР "Sub-Harpoon". При этом были оборудованы системой стрельбы ТА, ранее обеспечивавшие торпедную стрельбы самовы-ходом торпед. Установлена новая система управления торпедной и ракетной стрельбой, новый ГАК и НК для обеспечения целеуказания ПКР

В составе ВМС Греции ДПЛ типа Glavkos останутся до ввода в строй новых ПЛ типа 214.

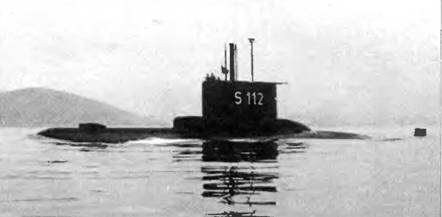

Торпедно-ракетная ПЛ типа Glavkos (тип 209/1100)
