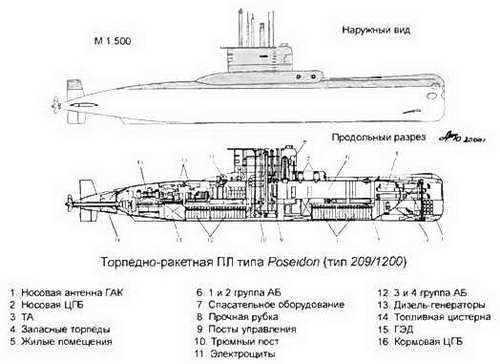

Торпедно-ракетные ПЛ типа Poseidon (тип 209/1200)


Основные ТТХ

Водоизмещение, т:

- надводное… 1185

- подводное…1285

Длина наибольшая, м…61,2

Ширина наибольшая, м… -6,2

Осадка средняя, м…5.5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…50

Экипаж, чел…38 (6 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВТ…4 х 405

- число х мощность (тип)

дизелей в составе, л.с…4 х 600

(MTU 12V493 TY60)

- число х мощность ГЭД л.с…1 х5000

- число гребных валов…1

- тип движителя…7 лопастный,

малошумный ГВ

- число групп АБ х число

элементов в группе… 4 х 120

Скорость полного хода, уз:

- надводная…11,0

- подводная…21,0

Дальность плавания (при скорости хода уз.), мили:

- надводная…7500 (8)

- в режиме РДП…11300(4)

- подводная…28 (20) или 460 (4)

Запас топлива, т… 85

Вооружение

Торпедное-ракетное:

- число х калибр ТА, мм…8 х 533

- боезапас торпед и ракет…14

- тип ракет…ПКР "Sub-Harpoon"

- тип торпед…SUT Mod 0.

Радиоэлектронное:

- тип АСБУ…Н. S. A. SIN BAD S М8/42

- тип ГАК…CSU-3-4, "STN Atlas Elektronik"

с ШПС AN 526, ГАС CSU AN 406 A9, ГАС пассивного определения дистанции "Thomson-Sintra DUUX 2"

- тип РЛС…"CSF Thomson Calypso II" (поисковая),

"Thomson - CSF DR 2000 U (COPC) (заменяется на "Argo" - Systems AR-740)

Находящиеся в составе греческих ВМС четыре ДПЛ типа Poseidon являются экспортными западногерманскими ПЛ типа 209 второй модификации (тип 209/1200). Они вступили в строй через восемь лет после ДПЛ типа Glavkos и отличаются от них несколько увеличенной наибольшей длиной и водоизмещением, что обусловлено, в основном, большими (в 1,7 раза) запасами дизельного топлива и соответственно большей дальностью надводного плавания, чем ПЛ типа Glavkos. По архитектурно-конструктивной схеме, составу вооружения, механизмов и оборудования греческие ПЛ обоих типов в целом одинаковы.

ПЛ типа Poseidon имеют в составе вооружения не только торпеды, но и ПКР "Sub-Harpoon". Для возможности использования ракетного оружия ПЛ были модернизированы: ТА с установкой системы стрельбы, ГАК, система управления оружием.

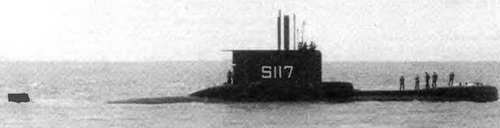

Торпедно-ракетная ПЛ Amphitrite
