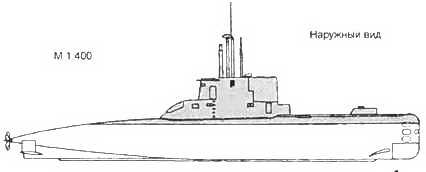

Торпедные ПЛ типа Narhvalen (тип 205)


Основные ТТХ

Водоизмещение, т:

- надводное…420

- подводное…450

Длина наибольшая, м…44,3

Ширина корпуса наибольшая, м…4,6

Осадка средняя, м…4,2

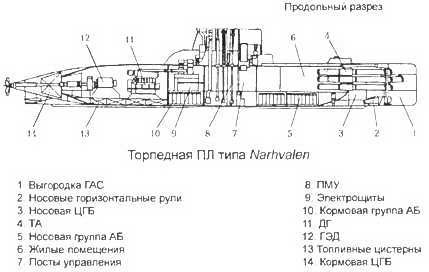

Архитектурно-конструктивный тип…однокорпусная

Экипаж, чел…24 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ кВт…2 х 405

- число х мощность (тип)

дизелей в составе ДГ, л.с…2 х 600

(MTU 12V 493TY7)

- число х мощность ГЭД. л.с…1 х 1200

- число гребных валов…1

- число групп АБ…2

Скорость полного хода, уз:

- надводная…12

- подводная…17

Дальность плавания (при скорости, уз.), мили'

- надводная…4500 (5)

- экономическая подводная… 300(4)

Вооружение

Торпедное:

- число х калибр ТА, мм…8 х 533

- боезапас торпед…8

- тип торпед…FFV Туре 61,

Туре 41 (Швеция)

Радиоэлектронное

- тип СБУ…"Signal М8"

- тип ГАК…PSU83

("STN Atlas Elektronik, GmbH")

- тип РЛС…"Тепла" (навигац.) и СОРС

- тип системы электронного

противодействия… "Racal Sea Lion"

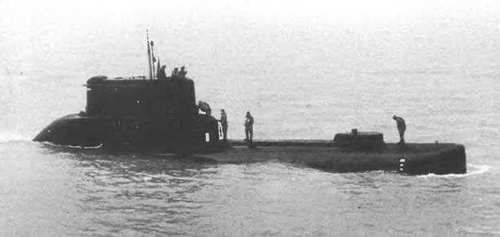

Две ДПЛ типа Narhvalen ВМС Дании, построенные в 1970 г. на верфях "Royal Dockyard" в Копенгагене по лицензионному соглашению Германии с Данией, являются модификацией германских ПЛ типа 205 постройки конца 60-х годов.

По архитектуре, конструкции и компоновке вооружения, механизмов и оборудования датские ПЛ идентичны исходной ПЛ и различаются составом торпедного вооружения (ДПЛ типа Narhvalen вооружены торпедами шведского производства) и частично радиоэлектронными средствами.

В период 1993-1995 гг. была проведена модернизация ПЛ Narhvalen, а в 1995-1998 гг. - ПЛ Nordkaperen, предусматривавшая установку на них улучшенных средств наблюдения и связи (ГАС, РЛС, перископов и др.).
