Израиль

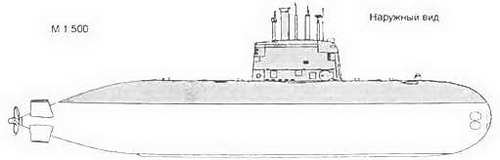

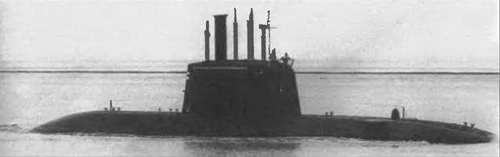

Торпедно-ракетные ПЛ типа Dolphin (тип 800)


Основные ТТХ

Водоизмещение, т:

- надводное…1640

- подводное…1900

Длина наибольшая, м…57,3

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…6,2

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения, м…350

Автономность, сут…30

Экипаж, чел…30 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…3 х 970

- число х мощность (тип)

дизелей в составе ДГ л.с…3 х 1415

(MTU 12V396SE84)

- число х мощность ГЭД, л.с…1 х 3875

- число гребных валов…1

- количество групп АБ х число

элементов в группе…2x216

Скорость полного хода, уз:

- надводная…11

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- надводная…8000 (8)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…6 х 533

- боезапас торпед и ракет…16

- тип ракет…ПКР UGM-84C

"Sub Harpoon" (США)

- тип торпед…DM2A3 (Германия)

Радиоэлектронное:

- тип АСБУ…ISUS90-1TCS

(ф. "STN/Atlas Elektronik")

- тип ГАК…CSU 90 (ф. "Atlas Elektronik")

с ГАС PRS-3, FAS-3 -тип РЛС…"Elta" (навигац.), СОРС

- тип системы электронного

противодействия…"Elbit Timnex" 4СН (V) 2

В соответствии с подписанным в 1994 г соглашением Германия обязались построить для израильских ВМС три ДПЛ. Строительство первых двух ПЛ осуществлялось в счет помощи, предоставленной Израилю правительством Германии в ходе военного конфликта в зоне Персидского залива в качестве компенсации за урон, понесенный Израилем от иракских ракетных обстрелов.

Проектирование ДПЛ типа Dolphin осуществлялось известной германской фирмой "Ingenieurkontor Lubeck".

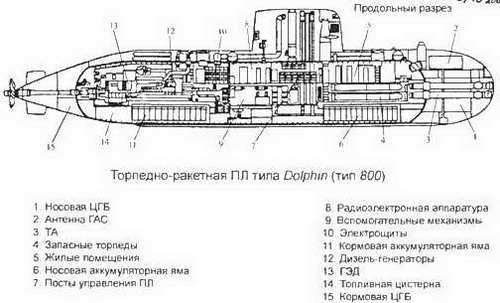

Согласно разработанному проекту IKL 800, ПЛ типа Dolphin по архитектуре и конструкции подобны экспортным германским ДПЛ типа 209, но отличаются от них по составу и характеристикам вооружения, энергоустановки и пр. На израильских ДПЛ предусмотрена установка шести ТА в два ряда в средней по высоте части носовой переборки ПК. Запасные торпеды расположены соосно с ТА. Помимо торпед, ПЛ вооружена ПКР "Sub-Harpoon". Наряду с ТА калибра 533 мм на ПЛ имеется четыре ТА калибра 650 мм, которые, вероятно, предназначены для транспортировки подводных средств движения десантников-легководолазов.

ПЛ оборудована современными радиоэлектронными средствами, в частности ГАК типа CSU 90 и др.

У ПЛ типа Dolphin увеличенная на 100 м, по сравнению с ДПЛ типа 209, глубина погружения.

Энергоустановка ПЛ включает три ДГ увеличенной примерно вдвое мощности вместо четырех ДГ на ПЛ типа 209, две группы АБ с удвоенным числом элементов и один ГЭД.

Строительство ДПЛ типа Dolphin осуществлялось германскими фирмами HDW (корпус и энергоустановка) и TNSW (насыщение), а также американской судоверфью "Ingals Shipbuilding" в рамках реализации программы продаж военной техники и имущества иностранным государствам ("Foreign Military Sales").

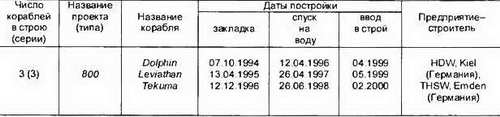

В составе израильских ВМС, введенные в строй в 1999-2000 гг., три ДПЛ типа Dolphin заменили такое же число ДПЛ типа Gal (тип 540) 1977 г постройки, которые были переданы ВМС Эквадора.
