Индонезия

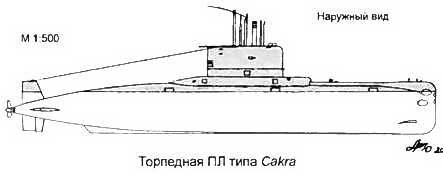

Торпедные ПЛ типа Cakra (тип 209/1300)


Основные ТТХ

Водоизмещение, т:

- надводное..1285

- подводное…1390

Длина наибольшая, м…59,5

Ширина наибольшая, м-.,,…6,2

Осадка средняя, м…5,4

Архитектурно-конструктивный тип… однокорпусная

Глубина погружения, м…240

Автономность, сут…50

Экипаж, чел…34 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ кВт…4 х 405

- число х мощность (тип)

дизелей в составе ДГ л.с…4 х 600

(MTU 12V493 AZ80GA31L)

- число х мощность ГЭД, л с… 1x4600

- число гребных валов… 1

- число групп АБ х число

элементов в группе… 4 х 120

Скорость полного хода, уз:

- надводная… 11

- подводная…21,5

Дальность плавания (при скорости, уз.), мили:

- надводная…8200 (10)

- экономическая подводная…400 (4)

Вооружение

Торпедное:

- число х калибр ТА. мм…8x533 -боезапас торпед…14

- тип торпед… AEG SUT 0 (Германия)

Радиоэлектронное:

- тип СБУ…"Signaal Sinbad system"

- ГАК в составе…ГАС CSU 3-32 с

трактами ШП, ЭП, ОГС (ф "STN Atlas Elektronik GmbH"), ГАС PRS 3/4

- тип системы электронного

противодействия…"Thomson CSF DR 2000"

- тип РЛС…"Thomson CSF Calipso"

(навигац), СОРС

Поставленные в Индонезию две германские экспортные ДПЛ типа 209/1300 имеют архитектурно-конструктивный облик и основные ТТХ в целом такие же как у ПЛ этого типа, экспортированных Германией в такие латиноамериканские страны как Венесуэла, Чили и Эквадор. ПЛ приспособлены для эксплуатации в тропических условиях.

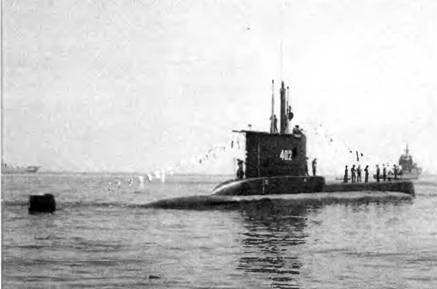

Торпедная ПЛ Nanggala
