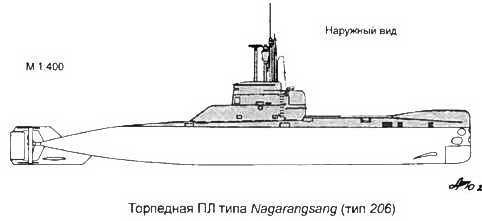

Торпедные ПЛ типа Nagarangsang (тип 206)


Основные ТТХ

Водоизмещение, т:

- надводное…450

- подводное…520

Длина наибольшая, м…48,6

Ширина корпуса наибольшая, м. 4,7

Осадка средняя, м…4,3

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…200

Автономность, сут…ок. 30

Экипаж, чел…22 (4 офицера)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2 х 405

- число х мощность ГЭД, л.с… 1 х 2300

- число групп АБ х число

элементов в группе…3x92

- запас топлива, т…23,5

- число гребных валов…1

- тип движителя…малошумный ГВ в насадке

Скорость полного хода, уз:

- надводная…10

- подводная…17

- в режиме РДП…5

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…4500 (5)

- подводная…200 (5)

Вооружение

Торпедное:

- число х калибр ТА, мм…8 х 533

- боезапас торпед…8

- тип торпед…DM-2A1

- число минных контейнеров х

число мин в них…2 х 12

Радиоэлектронное:

- тип СУО…HSA Мк 68

Гидроакустическое:

- тип ГАК…WSU (PSU-83) в составе

ГЛС AN410A4. ШПС GHG AN 5039 А1, "Alcatel DUUX 2С" - пассивное измерение дистанции, SAFAR Velox-ОГС, EDO-900 - миноискания, ELAS - ЗПС, Alied "Signal-Elac Nautic" - ШПС

- тип РЛС…"Calypso II" ф. "Thomson CSF" (навигац.),

DR-2000 V ф. 'Thomson CSF" (СОРС)

- тип перископов…ASC 17 и ZERO 12

ф. "К. Zeiss"

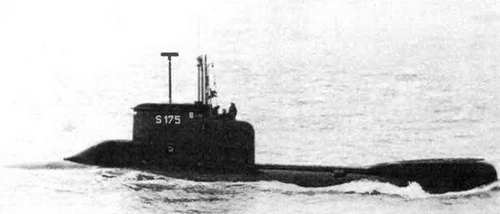

ДПЛ типа 206 были разработаны ф. "Ingenieurkontor Lubeck", построены в 70-е годы серией в 18 кораблей для ВМС ФРГ и предназначены для действий в Балтийском море

ПК изготовлен из маломагнитной стали. В конструкции легкого корпуса использован стеклопластик. ПЛ могут нести 2 минных контейнера.

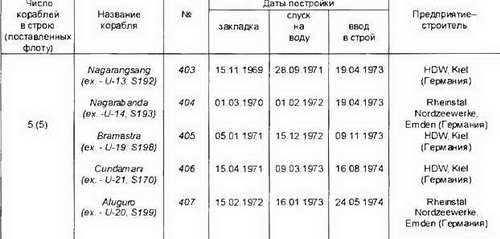

ПЛ №№ 403 и 404 были проданы Индонезии в ноябре 1996 г и переданы в состав ее ВМС в 1997 г.

ПЛ №№ 405 и 406 - соответственно в июне 1998 г.

и в июне 1999 г.

ПЛ №407-в 1997 г., (первоначально предполагалось, что она будет разобрана на запчасти)

ПЛ №405-в 1995 г Когда она была еще U-19 (S 198), ПЛ столкнулась в проливе Ла-Манш с британским фрегатом Battleauxe. ПЛ в этот момент находилась на перископной глубине. Повреждения получила в носовой части, но была полностью восстановлена. Более подробные данные о ВМС ПЛ этого типа приведены в разделе ПЛ типа 206А (Германии).
