Испания

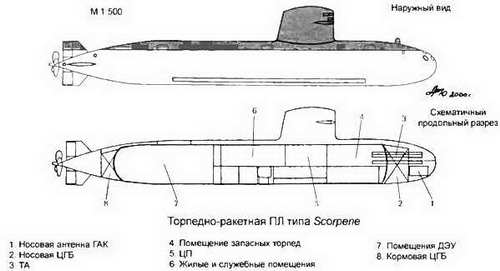

Торпедно-ракетные ПЛ типа Scorpene


Основные ТТХ

Водоизмещение, т:

- надводное…1425

- подводное…1565

Длина корпуса наибольшая, м…61,7

Ширина наибольшая, м…6,2

Запас плавучести, %…10 Архитектурно-конструктивный тип… однокорпусная

Глубина погружения оперативная, м…350

Автономность, сут…50

Экипаж, чел…31

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число дизель-генераторов…2

- тип и мощность дизелей

в составе ДГ, л.с…2x1500

- число х мощность ГЭД, л. с…1x3800

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости хода, уз.), мили: -надводная…6500 (8)

- экономическая подводная…550 (4)

Вооружение

Ракетно-торпедное

- число х калибр ТА, мм…6x533

- общее число торпед и ракет…18

- тип ракет…ПКР SM 39 "ЕхосеT- тип торпед… двухцелевые ECAN F17

Радиоэлектронное:

- тип АСБУ…SUBTICS

- тип ГАК…TSM 2233 с

комплектом до шести ГАС с различными типами антенн

- тип системы электронного

противодействия…"ArgosAR90"

- тип навигационной РЛС… "Kelvin Hughes"

Первое представление проектных документов по проекту Scorpene имело место в 1990 г. на 12 Морском салоне в Le Bourget. Было представлено три проекта, различие между которыми заключалось в типе ГЭУ:

- СМ 2000 - с традиционной ДЭУ,

- AM 2000 - с комбинированной ДЭУ и вспомогательной анаэробной ЭУ для подводного хода.

- NM2000-cA3y.

В последующие годы в ходе совместных работ управлением кораблестроения ВМС Франции (DCN) и испанской фирмой "Empresa Nacional Bazan" был выполнен рабочий проект ПЛ типа СМ 2000. В 1993 г. между странами был заключен лицензионный договор на строительство четырех ПЛ по этому проекту на испанской верфи. Строительство головной ПЛ предполагалось начать в 1999 г. и ввести ее в строй в 2003 г.

После некоторого периода эксплуатации часть ПЛ или вся серия могут быть модернизированы по проекту AM 2000 с добавлением анаэробной ЭУ типа MESMA. (Подробнее см. в разделе ПЛ ВМС Чили).
