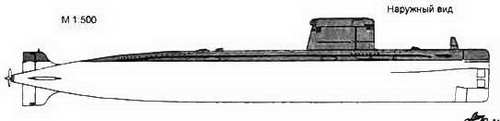

Торпедные ПЛ типа Galerna (тип Agosta)


Основные ТТХ

Водоизмещение, т:

- надводное…1490

- подводное…1740

Длина наибольшая, м…67,6

Ширина корпуса наибольшая, м… 6,8

Осадка средняя, м…5,4

Запас плавучести, %…17

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м

рабочая/оперативная…300

Автономность, сутки…45

Экипаж, чел…54 (6 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1250

- число х мощность (тип)

дизелей в составе ДГ л.с…2 х 1800, "SEMT-Pielstick" 16PA4V185VG

- ЧИСЛО X мощность

главного ГЭД, л.с… 1 х 4600

- число х мощность ЭД эх. л.с…1 х 32

- число групп АБ х число

элементов в группе…2 х 160

- число гребных валов…1

Скорость полного хода, уз:

- надводная…12

- подводная…20

Дальность плавания (при скорости, уз.), мили:

- в режиме РДП…8500 (9)

- экономическая подводная…350 (3,5)

Вооружение

Торпедное:

- число х калибр ТА, мм…4 х 533

- боезапас торпед…20

- тип торпед…ECAN L5 Mod 3

и ECAN F17 Mod2

- число мин, принимаемых

взамен торпед…19

(при сохранении 9 торпед)

Радиоэлектронное:

- тип СУО.…DLA2ATFCS

- тип ГАС…"Thomson Sintra DSUV22"

(носовая антенна), DUUA 2А/2В (гидролокатор), DUUX 2 или DUUX 5 (с разнесенными бортовыми антеннами), ГАС с ГПБА "Solarsub" или "Thomson Marconi Narama" (только для ПЛ Mistral)

- система электронного

противодействия…THORN EMI/lnisel Manta Е,

- тип РЛС…"Thomson-CSF DRUA 33С",

(поисковая и СОРС)

- тип перископов…ф. "Sopelem St5" (атаки)

и Mr 41J (поиска)

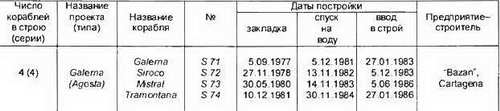

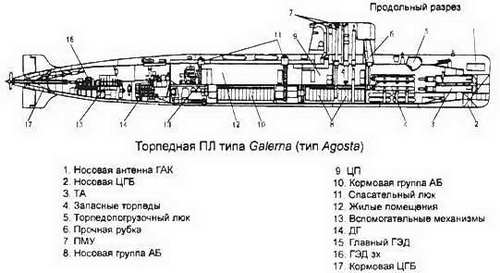

ПЛ построены на испанской верфи по французскому проекту ДПЛ типа Agosta в соответствии с лицензионным договором, заключенным между двумя странами. Более подробно о конструкции ДПЛ типа Agosta (см. ДПЛ типа Agosta ВМС Франции)

Три ПЛ прошли модернизацию: Galerna - в 1993-94 г., Siroco - в 1995 г. и Tramontane - в 1997 г. В объем работ вошли: замена АБ, установка новых систем управления торпедной стрельбой, радиоэлектронного противодействия, перископов с ИК системами обнаружения. Планы по установки ГАС с ГПБА DSUV-62 осуществлены не были, но на S73 Mistral прошли сравнительные испытания ГАС с ГПБА "Solarsub" и "Thomson-Marconi Narama".

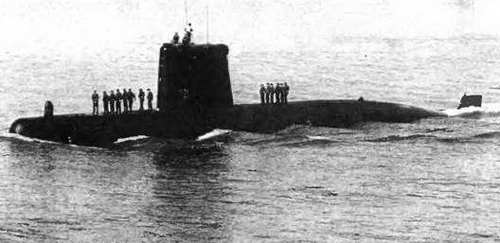

Торпедная ПЛ Galerna
