Торпедные ПЛ типа Primo Langobardo

Основные ТТХ

Водоизмещение, т:

- надводное,… 1653

- подводное… 1862

Длина наибольшая, м…66,4

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…6,0

Запас плавучести, %… ок. 12,5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…300

- предельная…,…600

Автономность, сут…45

Экипаж, чел…50 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ кВт…3 х 895

(GMTA210 16SM)

- число х мощность(тип)

дизелей в составе ДГ, л.с…Зх 1070 (GMT)

- число х мощность (тип) ГЭД, л.с…1 х 4270/3000*

(двух якорная. "Ercole Marelli")

- число гребных валов…1

- число групп АБ х число

элементов в группе…2 х 148

Запас топлива, т…144

Скорость полного хода, уз:

- надводная…11

- подводная…19

- в режиме РДП…12

Дальность плавания (при скорости хода, уз), мили:

- надводная…11000 (11)

- в режиме РДП…5100(5)

- подводная…240(5)

Вооружение

Торпедное:

- число х калибр ТА, мм…6 х 533

- боезапас торпед…12

- тип торпед…"Whitehead А-184"

- число и тип мин,

принимаемых взамен торпед…24

Радиоэлектронное:

- тип ГАК…AESN IPD-70S в составе:

пассивной ГАС с носовой конформной антенной, ГАС с интегрированной носовой цилиндрической антенной; ГАС MD 100S -пассивного определения дистанции, 2-х ГАС ОГС: (низкочастотная IN-100A и

высокочастотная ISO-100), -ГАС ЗПС NS-100

- тип РЛС…1/SMA BPS-704 освещения

обстановки и и навигации, "Electronica Bl D-727" (СОРС)

- тип перископов…S 76 Mod 322 (с лазерным

дальномером и антенной обнаружения излучения РЛС), S 76 Mod 323 (поисковый с радиолокационным дальномером и антенной РТР)

- тип навигационных систем…"Litton PL-41"

(система инерциальной навигации), автопилот "Sepa" (приемник), станция спутниковой навигации "Transit", станция (приемник), станция радионавигации "Omega"

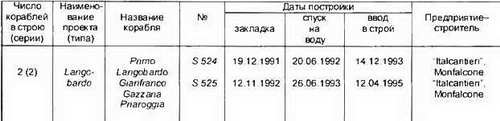

Заказ на постройку ПЛ был выдан 28.07.1988 г. ДПЛ типа Langobardo являются дальнейшим развитием кораблей типа Sauro, но с лучшей гидродинамикой и усовершенствованным оборудованием, большим запасом топлива, лучшей внутренней компоновкой и обитаемостью. Длина ПЛ увеличена на ок. 5 м, а масса вооружения - на ок. 200 т.

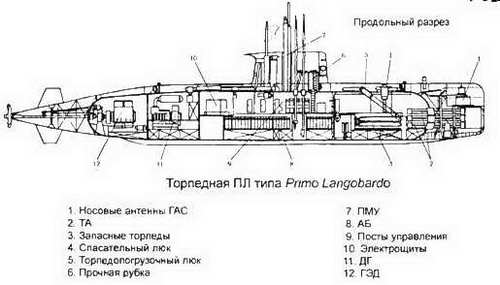

ПК, изготовленный из стали HY-80, разделен на два водонепроницаемых отсека. Носовой отсек, где расположены жилые помещения, является отсеком - убежищем, оборудованным средствами спасения по стандартам НАТО. К нему возможна пристыковка спасательных средств. Корпус ПЛ облицован противогидролокационным покрытием. Установлен 7-ми лопастной винт с большой откидкой лопастей. Размеры ограждения рубки и ПМУ, а также надстройки увеличены по сравнению с ПЛ предшествующих серий.

ПЛ этого типа изначально оборудованы для использования ПКР "Sub Harpoon". Кроме того, предполагается установка ГАС с ГПБА (типа французской DSUV-62), не убираемой внутрь корпуса.

Существует проект ПЛ Langobardo, оборудованной воздухонезависимой установкой с дизелем, работающим по замкнутому циклу.

ПЛ типов Sauro, Improved Sauro и Longobardo предназначены для действий в Средиземном море. Однако, средиземноморские страны - Турция, Греция, Египет, Израиль предпочитают закупать ПЛ немецких проектов, а Алжир и Ливия - российских (советских).

* Мощность форсажная/продолжительная.
