Торпедные лодки типа Nazario Sauro


Основные ТТХ

Водоизмещение, т:

- надводное,…1442

- подводное…1637

Длина наибольшая, м…63,9

Ширина корпуса наибольшая, м…6,8

Осадка средняя, м…5,7

Запас плавучести, %…13.5

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…250

Автономность, сут…35

Экипаж, чел… 49 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ кВт…3 х 720 (GMT А210 16NM)

- число х мощность (тип)

дизелей в составе ДГ л.с…3 х 1070 (GMT)

- число х мощность ГЭД, л. с…1 х 4200/3650*

- число гребных валов…1

- число групп АБ х число

элементов в группе…2 х 148

Скорость полного хода, уз:

- надводная…11

- подводная…19,3

- в режиме РДП…12

Дальность плавания (при скорости хода, уз), мили

- надводная…6150 (11)

- в режиме РДП…2500 (12)

- подводная…250 (4)

или 19,3(19)

Вооружение

Торпедное:

- число х калибр ТА, мм…6 х 533

- боезапас торпед…12

- тип торпед…ф "Whitehead тип А-184"

- число и тип мин,

принимаемых взамен торпед…24 VSSM 600

Радиоэлектронное: -тип системы управления

оружием…SMASACTIS-BSN-716(V) 1

- тип ГАК…AESN IPD-70S, в составе:

ГАС пассивного определения дистанции типа AESN MD 100S; ГАС ОГС типа "Velox М5"

- тип РЛС…SMABPS-704 (навигац),

"Electronica BLD-727" (СОРС)

- тип перископов…ф. "Pilkington Optronics":

СК 31 (поисковый); СН 8 (атаки)

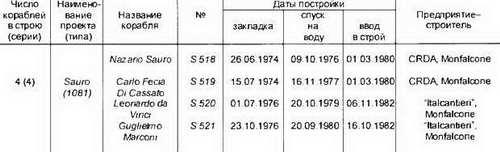

ПЛ типа Nazario Sauro представляют собой вторую, после окончания Второй мировой войны, серию итальянских ДПЛ. (Первая серия - 4 ед. типа Enrico Toti водоизмещением 524/582 т, вошедшие в строй в 1968-69 гг.). ПЛ предназначались для действий в прибрежных районах. ПЛ S 518 и S 519 были впервые заказаны в 1967 г, но затем заказ был ликвидирован и вновь выдан в 1972 г. ПЛ S 520 и S 527 были заказаны

* Мощность форсажная/продолжительная

в 1976 г. Задержка в сроках сдачи первых 2-х ПЛ была вызвана тем, что на S 518 и S 519 пришлось сменить АБ на АБ ф. CGA, удовлетворивших требования флота.

Все ПЛ типа Sauro прошли модернизацию: S 579 - в 1990 г., S 518-в 1991 г., S 521 - в 1992 г. и S 520-в 1993 г. Были установлены АБ большей емкости, заменено вспомогательное оборудование и улучшены условия обитаемости. На ПЛ S 518Nazario Sauro прошли испытания ГАС с ГПБА ф. "Thomson-Sintra" и новые системы управления оружием.

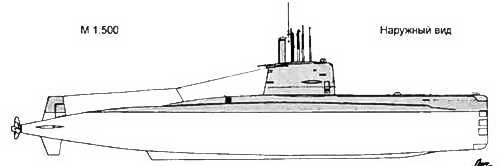

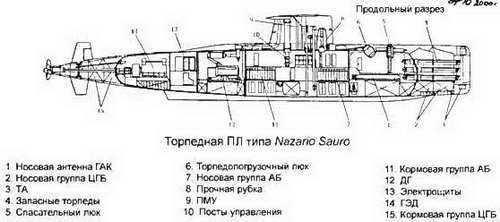

Конструкция ПЛ - однокорпусная, с надстройкой и килевой наделкой в средней части. ПК изготовлен из стали HY-80, межотсечными переборками делится на 6 отсеков. Концевые переборки ПК-сферические.

Для выхода из аварийной ДПЛ в носовой и кормовой оконечностях предусмотрены спасательные люки.

На 4-ой ПЛ и ПЛ последующей подсерии "улучшенный Sauro" установлена цистерна быстрого погружения.

Управление торпедной стрельбой по первоначальному проекту осуществлялось с помощью СУ CCRG, позволявшей одновременно следить за 4 целями и связанной со всеми средствами обнаружения, аппаратурой РЭП и оружием.

В ходе модернизаций на всех ПЛ была установлена АСБУ SMA SACTICS-BSN-716 (V) 1, позволяющая следить одновременно за 30 целями.
