Канада

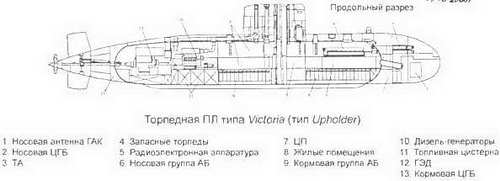

Торпедные ПЛ типа Victoria ("тип Upholder)


Основные ТТХ

Водоизмещение, т:

- надводное…2125

- подводное…2362

Длина наибольшая, м…70,2

Ширина корпуса наибольшая, м…7,6

Осадка средняя, м…7,5

Запас плавучести, %…10

Архитектурно-конструктивный тип…однокорпусная

Глубина погружения оперативная, м…более 200

Автономность, сут…49

Экипаж, чел…49 (7 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность (тип) ДГ, кВт…2 х 1350

("Valenta RPA 2000SZ")

- тип х мощность (тип) ГЭД, кВт…1 х4000

(двух якорный "General Electric") -число гребных валов…1

- число групп АБ х число

элементов в группе…2 х 240

Скорость полного хода, уз:

- надводная…12

- подводная…21

- в режиме РДП…12

Дальность плавания (при скорости хода, уз), мили:

- в режиме РДП…8000 (8)

- подводная…ок. 400 (4)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- боезапас торпед…18

- тип торпед… Mk48 Mod 4

- число мин, принимаемых

взамен торпед…36

Радиоэлектронное"

- тип СУО…"Loral Librascope TFCS"

- тип ГАК… "Argonaut" (модификация

французского ГАК TSM-2233 "Eledon" для АПЛ Upholder), в составе: ГАС TSM 2040 - с носовой антенной, ГАС "Hermes Electronics/MUSL 2046", ГАС с ГПБА, ГАС пассивного определения дистанции с разнесенными бортовыми антеннами

- тип РЛС…"Kelvin Hughes"

Type 1007 (навигационная) "Sperry Guardian Star" (COPC) или "Racal UAP2"

- тип перископов…ф. "Ban" amp; Stroud":

CK 35 (обзора) и CH 74 (атаки) -тип навигационных систем…инврциональнаяЗ!^,

секстант (на перископе ANPS4).

ПЛ типа Victoria - это бывшие английские ДПЛ типа Upholder (проект 2400), построенные для ВМФ Великобритании в 1991-1993 гг. ПЛ имеют хорошо обтекаемый корпус с развитой надстройкой и ограждением ПМУ крыловидной формы. ПК, изготовленный из стали NQ1 (аналог стали HY-80), цилиндрической формы, в корме переходит в конус; разделен на 3 отсека. Концевые переборки - сферические. Легкий корпус в оконечностях, обтекатели ГАС и ограждение ПМУ изготовлены из стеклопластика. ПЛ облицованы гидроакустическим покрытием. 1-ый и 2-ой отсеки - двухпалубные.

При проектировании ПЛ основное внимание было уделено вопросам обеспечения акустической скрытности ПЛ. По сообщениям печати, на этих ПЛ, когда они были в составе ВМФ Великобритании, испытывали движители типа "pump-jet". В 1994 г. типа Upholder были выведены из состава флота и предложены на продажу. 6.04.1998 г. правительство Канады приняло решение об их приобретении. в настоящее время ПЛ проходят переоборудование на верфи VSEL в Barrow. График сдачи: с апреля 2000 г. каждые полгода.

Соглашение предусматривает т.н. лизинг-покупку на 8 лет. Стоимость приобретения оценивается в 420 млн. американских долларов. Еще 140 млн. предполагается потратить на доводку ПЛ по требованиям ВМФ Канады. Модернизация предусматривает, в частности, усовершенствование АСБУ с тем, чтобы использовать американские торпеды Мк 48 вместо английских - Мк 24 "Tigerfish". Предполагается, что вместо СУО "Ferranti DCC/KAFS" будут установлены новые СУО ф. "Loral Librascope" (с выводимых из состава флота ПЛ типа Oberon) с дисплеями CDC, преобразователями данных WCS и 2-мя пультами СУО ф. "Lockheed Martin Federal System".

В части гидроакустических средств предполагается заменить штатную ГАС с ГПБА на ГАС SUBTASS.

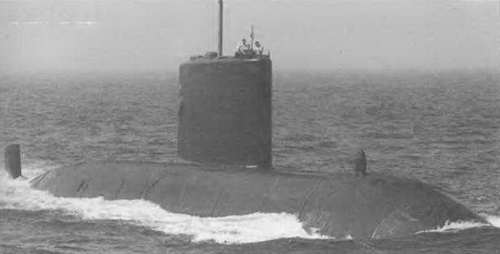

Торпедно-ракетная ПЛ типа Upholder

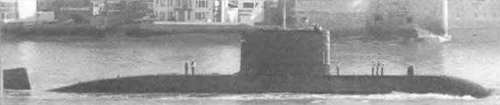

Торпедная ПЛ Chicoutimi (ex. - Upholder)
