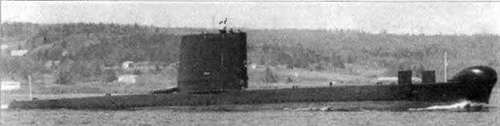

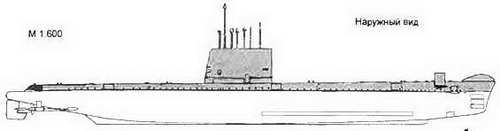

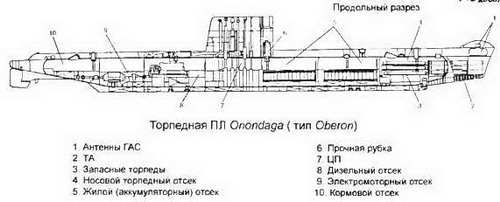

Торпедная ПЛ Onondaga (тип Oberon).


Основные ТТХ

Водоизмещение, т:

- надводное…2030

- подводное…2410

Длина наибольшая, м…90

Ширина корпуса наибольшая, м…8,1

Осадка средняя, м…5,5

Запас плавучести, %…ок. 14

Архитектурно-конструк

тивный тип…двухкорпусная

Глубина погружения оперативная, м…200

Автономность, сут…56

Экипаж, чел…65(7 офицеров)

Энергетическая установка:

- тип…ДЭУ

- число х мощность (тип)

дизелей, л. с…2x 1750 ("Admiralty

Standart Range" 16WS-AS21)

- число х мощность ГЭД, л. с…2x3000

- число групп х число

элементов АБ…2 х 224

- число гребных валов… 2

Скорость полного хода, уз:

- надводная…17,5

- подводная…15

- в режиме РДП…12

Дальность плавания (при скорости хода, уз), мили: -надводная…9000(18)

- в режиме РДП…11000 (8)

- подводная…ок. 180(4)

Запас топлива, т…250

Вооружение

Торпедное-

- число х калибр ТА, мм…6x533

- боезапас торпед…20

- тип торпед…,…Мк 48 Mod 4,

универсальные, управляемые по проводам

Радиоэлектронное:

- тип системы управления

стрельбой…"Loral Librascope TFCS"

(с компьютером Sperry UYK)

- тип ГАК…STN "Atlas-Electronik 3-41" в составе:

ГАС "Plessey Triton Type 2051" с носовой антенной для пассивного и активного трактов; ГАС Туре 2007 АС - ШПС с бортовыми антеннами; ГАС BQS-6 "Sperry Micropuffs" - пассивного определения дистанции с разнесенными

по корпусу антеннами; "Hermes Electronics"VMUSE - пассивная с ГПБА;

ГАС SUBETASS с ГПБА; ГАС ЗПС \ЛУОС-501(на SS 74 Okanagon)

- тип РЛС…"Faruno 1831" (навигационная),

"Sperry Guardian Star" (СОРС)

- число и тип перископов…2 ф. "Pilkington Optronics": - СК 24 (поисковый), -СН 74 (атаки)

Навигационные системы (состав):

стабилизированный гирокомпас WSN-501; - Decca DS-4 NAVSAT (спутниковая) - эхолоты UK Туре 776 и Type 2004/BQH-1A

ПЛ заказаны в Великобритании в 1962 г., причем Ojibwa - это бывшая английская - Onix. Остальные две ПЛ построены по заказу Канады. В проект внесены изменения: установлена аппаратура связи, принятая в ВМФ Канады, увеличена мощность кондиционеров (с учетом климатических условий в оперативной зоне ВМФ Канады).

В 80-е годы ПЛ прошли модернизацию по программе SOUP (Submarine Operational Update Project). При этом были установлены более совершенные ГАС и система управления стрельбой (TFCS).

Одна из ПЛ канадских ВМС типа Oberon в 60-е годы использовалась для охраны 200-мильной экономической зоны Канады.

Сроки ремонтов ПЛ: Ojibwa - 1980-1982 гг., Onondaga - 1982-1984 гг. и Okanagan - 1984*1986 гг. В 1987 г. ТА и системы управления стрельбой были модернизированы для стрельбы американскими торпедами типа Мк-48. С 1993 г. на всех ПЛ, начиная с Okanagan были установлены ГАС с ГПБА, а также усовершенствованная система управления стрельбой Установлены перископы Thorn EMI Petrel" с телевизион ными системами.

Каждая ПЛ оснащена системами постановки приборов ГПД типов UK Мк 7 (в носу) и Мк 4 Mod 1В (в корме).

Более подробно о конструкции ПЛ типа Oberon см. ПЛ Otama типа Oberon ВМФ Австралии.

В настоящее время в строю находится одна ПЛ Ojibwa, которая будет выведена из состава ВМС Канады после вступления в строй ДПЛ типа Victoria.

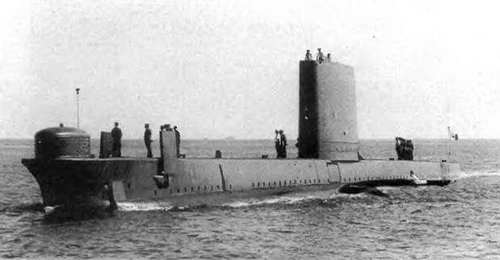

Торпедная ПЛ Ojibwa
