Китай


Торпедно-ракетные ПЛ типа Song (тип 039)


Основные ТТХ

Водоизмещение, т:

- надводное…1700

- подводное…2250

Длина наибольшая, м…74,9

Ширина корпуса наибольшая, м… 8 4

Осадка средняя, м…5,3

Запас плавучести, %…32

Архитектурно-конструктивный тип…двухкорпусная

Автономность, сут…60

Экипаж, чел…60 (10 офицеров)

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число ДГ…2

- число х мощность (тип)

дизелей в составе ДГ л.с…2 х 1450

(MTU 16V39GSE 83/84)

- число х мощность ГЭД, л. с…1 х 5000

- число гребных валов…1

Запас топлива, т…90

Скорость полного хода, уз:

- надводная…15

- подводная…22

Вооружение

Торпедно-ракетное:

- число х калибр ТА, мм…6x533

- тип ракет…ПКР Ying Ji (С-801)

- тип торпед…СЭТ-53Е и 53-51

Радиоэлектронное:

- тип ГАК…SQR-A в составе:

ГАС с носовой сферической антенной, ГАС с бортовой протяженной антенной, ШПС DSUV-1

- тип РЛС…типа 921-А

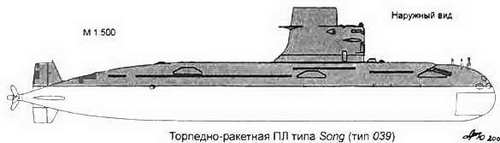

ПЛ с хорошо обтекаемой формой обводов наружного корпуса, свойственной современным одновальным ПЛ.

Предполагалось, что ПЛ этого типа заменят двухвальные ПЛ типа Ming (тит 035), строившиеся в 1971-1992 гг.

При проектировании ПЛ типа Song использованы элементы архитектуры и конструкции ПЛ Agosta (Франция). Возможно установлен французский ГАК "Eledon". ПЛ имеет необычную для современных ПЛ ступенчатую форму ограждения ПМУ. На нижней ступени расположены горизонтальные рули, там же размещена антенна ГЛС. Антенна ОГС расположена на палубе надстройки носовой части ПЛ.
