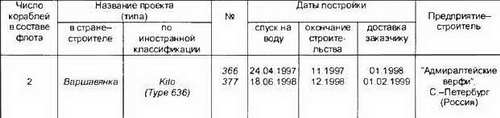

Торпедные ПЛ проекта 636*


* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные ТТХ*

Водоизмещение, м3:

- нормальное…2350

- подводное…3100

Длина наибольшая, м…73,8

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6,2

Архитектурно-конструктивный тип…д вухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…52

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1500

- число х мощность

главного ГЭД, кВт…1 х4040

- число х мощность ГЭД эх. кВт…1 х 95 (на

линии вала)

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ…2

Скорость полного хода, уз:

- надводная… 11

- подводная…20

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…7500 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6 х 533

- торпедный боезапас…18

- число мин, принимаемых

взамен торпед…24

Зенитное-ракетное:

- боекомплект ЗУР…6

Радиоэлектронное (состав):…БИУС, МВУ-110Э,

НК, ГАК МГК-^00Э, РЛС общего обнаружения, набор средств радиосвязи

ДПЛ проекта 636 является экспортной модификацией улучшенных ДПЛ проекта 677, созданных для Российского ВМФ. ДПЛ проекта 636 относятся к второй серии экспортных ПЛ типа Kilo и отличаются от первой серии экспортных ПЛ этого типа (проект 877ЭКМ) увеличенной мощностью ДГ, новыми низкобортным главным ГЭД и ГЭД эх, более совершенным РЭВ, улучшенными средствами акустической защиты и пр. Новые ДПЛ обладают увеличенной скоростью полного подводного хода и дальностью плавания в режиме РДП. При этом их наибольшая длина увеличилась на 1,2 м и несколько возросло водоизмещение. Архитектурно-конструктивная схема корабля, компоновка вооружения, механизмов и оборудования ПЛ проектов 677ЭКМ и 636 идентичны.

В настоящее время в составе ВМС Китая находятся две ПЛ проекта 636. Построенные на "Адмиралтейских верфях" в Санкт-Петербурге, ПЛ были доставлены заказчику на палубе грузового судна (как ранее ПЛ проекта 877ЭКМ).

* Поданным рекламных проспектов ЦКБ MT "Рубин" и III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота 1996-1997". М., АОЗТ "Военный парад", 1996 г

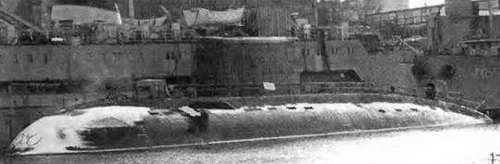

Торпедная ПЛ проекта 636
