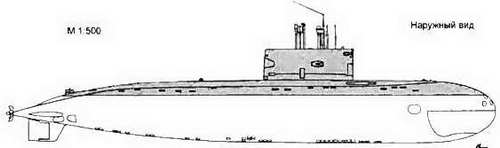

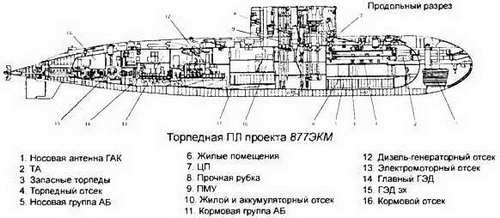

Торпедные ПЛ проекта 877ЭКМ*

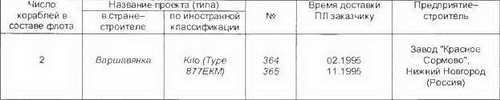

* Сведения в таблице приведены по данным "Jane's Fighting Ships 1999-2000"

Основные TTX*

Водоизмещение, т:

- надводное…2300

- полное подводное…3950

Длина наибольшая, м…72,6

Ширина корпуса наибольшая, м…9,9

Осадка средняя, м…6.2

Архитектурно-конструктивный тип…двухкорпусная

Глубина погружения, м…300

Автономность, сут…45

Экипаж, чел…57

Энергетическая установка:

- тип…ДЭУ с полным

электродвижением

- число х мощность ДГ, кВт…2x1000

- число х мощность

главного ГЭД, л.с…1 х 5500

- число х мощность ГЭД эх, л.с…1 х190 (на

линии вала)

- число гребных валов…1

- тип движителя…малошумный ГВ

- число групп АБ х число

элементов в группе…2 х 120

- число х мощность РСД, л.с…2x102

- запас дизельного топлива, т…172 Скорость полного хода, уз:

- надводная… 10

- подводная…17

Дальность плавания (при скорости хода, уз.), мили:

- в режиме РДП…6000 (7)

- подводная экономическая…400 (3)

Вооружение

Торпедное:

- число х калибр ТА, мм…6x533

- торпедный боезапас…18

- тип торпед…ТЭСТ 71/96 и др.

- число мин, принимаемых

взамен торпед…24

Радиоэлектронное (состав):…БИУС МВУ-110Э,

НК, ГАК МГК-400Э, РЛС общего обнаружения, набор средств радиосвязи

ДПЛ проекта 877ЭКМ является экспортной модификацией ПЛ проекта 877, созданных для Российского ВМФ. На экспортной ПЛ установлено энергетическое оборудование, котором оснащены первые ДПЛ проекта 877. Технический облик и основные ТТХ экспортной и исходной ПЛ одинаковы. Различия состоят в составе торпедного оружия и РЭВ. На ПЛ проекта 877ЭКМ установлены экспортные образцы вооружения. ПЛ приспособлены для использования в районах с высокой температурой воздуха и воды для чего они дополнительно оснащены системами кондиционирования воздуха и пр.

ВМС Китая были поставлены две ПЛ проекта 877ЭКМ, построенные на заводе "Красное Сормово" в Нижнем Новгороде, на котором велось строительство ДПЛ для Российского ВМФ. В Китай ПЛ проекта 877ЭКМ были доставлены поочередно на палубе грузового судна "Sea Team"

* Поданным III тома каталога "Оружие России. Корабли и вооружение Военно-Морского Флота. 1996-1997". М., АОЗТ "Военный парад", 1996 г.

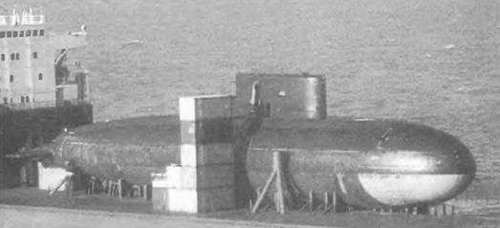

Транспортировка ПЛ проекта 877ЭКМ на палубе судна "Sea Team"
